Czujnik poziomu PCE-SLS 10

Numer zamówienia: PCE-SLS 10
GTIN (EAN): 4250348723079
2.725,92 zł
3.352,88 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348723079
PCE-SLS 10
Czas dostawy: Tylko na zamówienie
Podstawowa cena jest mnożona przez długość kabla.
m
Długość kabla jest przeliczana na podstawie długości i wybranego typu kabla!

Opis

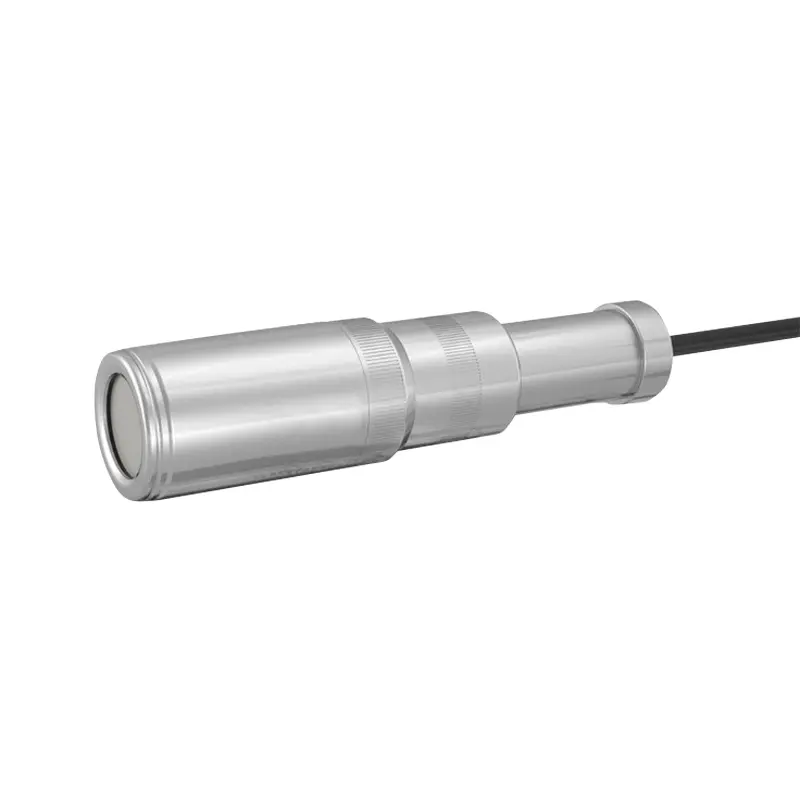

Czujnik poziomu z membraną ceramiczną / czujnik i kabel można rozdzielić /
4 ... 20 mA lub 0 ... 10 V wyjście / do 100 mH2O mierzalne / dokładność ±0,35%

Czujnik poziomu oparty na ceramicznej celi pomiarowej. Ten czujnik poziomu został opracowany do pomiaru poziomu ścieków, zanieczyszczonych i bardzo lepkich mediów. Cechą szczególną tego czujnika poziomu jest to, że części sondy i kabla można od siebie oddzielić. Dzięki temu czujnik można szybko wymienić na czas prac konserwacyjnych lub montażowych. Czujnik poziomu ma zdejmowaną nasadkę ochronną chroniącą membranę czujnika. Zakres pomiarowy czujnika poziomu waha się od 0...40 cmH2O do 0...100 mH2O, w zależności od modelu. Zmierzony poziom jest wysyłany przez czujnik poziomu jako sygnał analogowy. Sygnał ten może być przetwarzany przez wyświetlacze procesowe, sterowniki PLC lub rejestratory danych.

Najważniejsze cechy

- Ciśnienia nominalne do 100 mH2O
- Dokładność ±0,35% zakresu pomiarowego
- Średnica 39,5 mm
- Pojemnik na kabel i sondę rozdzielać
- nadaje się do ścieków, paliw i wody
- czujnik ceramiczny
- nadaje się do brudnych i lepkich mediów
- możliwe różne konfiguracje

Specyfikacja

Ciśnienie nominalne Wysokość wypełnienia Przeciążenie
0,04 bara 0 ... 0,4 mH2O 2 bary
0,06 bara 0 ... 0,6 mH2O 2 bary
0,1 bara 0 ... 1 mH2O 4 bary
0,16 bara 0 ... 1,6 mH2O 4 bary
0,25 bara 0 ... 2,5 mH2O 6 barów
0,4 bara 0 ... 4 mH2O 6 barów
0,6 bara 0 ... 6 mH2O 8 barów
1 bar 0 ... 10 mH2O 8 barów
1,6 bara 0 .. 16 mH2O 15 barów
2,5 bara 0 ... 25 mH2O 25 barów
4 bary 0 ... 40 mH2 O 25 barów
6 barów 0 ... 60 mH2O 35 barów
10 barów 0 ... 100 mH2O 35 barów

Dokładność (do wyboru) ≤ ±0,35% f.s. (standard)
≤ ±0,25% pełnej skali Mb. (opcja)
Sygnał wyjściowy (do wyboru) 4 ... 20 mA (2-przewodowe)
0 ... 10 V (3-przewodowe)
Obciążenie Rmaks. = [(UB - UB min) / 0,02 A] Ω
Efekty wpływu Zasilanie pomocnicze: 0,05% FSO / 10 V
Obciążenie: 0,05% FSO / kΩ
Stabilność długoterminowa ≤ ± 0,1 % FSO / rok w warunkach odniesienia
czas włączenia700 ms
Średni czas odpowiedzi ≤ 200 ms
Maksymalny czas odpowiedzi   380 ms
Częstotliwość pomiaru 5 Hz
Błąd temperatury ≤ ± 1% odczytu Mb. (-20 ... 80 °C)
Wytrzymałość na zwarcie stałe
Zabezpieczenie przed odwrotną polaryzacją bez uszkodzeń, ale także bez funkcji
Ochrona odgromowa 2-przewodowe: zintegrowane
3-przewodowe: bez
Kabel połączeniowy (do wyboru) PVC (-5 ... 70 °C) szary Ř 7,4 mm
PUR (-25 ... 70 °C) czarny Ř 7,4 mm
FEP 4 (-25 ... 70 °C) czarny Ř 7,4 mm
TPE-U (-25 ... 125 °C) niebieski Ř 7,4 mm
Obudowa Stal nierdzewna 1.4404
Uszczelki (do wyboru) FKM
EPDM
Membrana separacyjna (do wyboru) Ceramika Al2O3 96%
Ceramika Al2O399,9 %
maks. Pobór prądu 21 mA
MediaWoda
Ścieki
Paliwa i oleje
Obszary zastosowań Pomiar poziomu wód gruntowych
Pomiar zlewni deszczowych
Oczyszczalnie ścieków
Uzdatnianie wody
Monitorowanie poziomu napełnienia w otwartych zbiornikach
Przechowywanie paliwa
Baterie zbiornikowe
Biogazownie
Warunki pracy -25 ... 125 °C
Warunki laboratoryjne-40 ... 40 °C

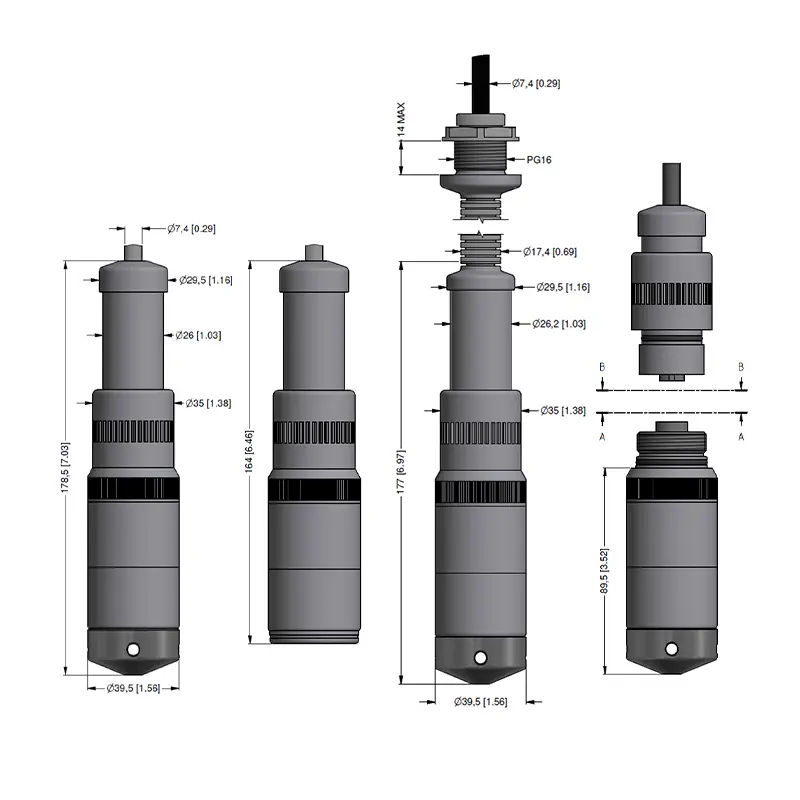

Wymiary Ř 39,5 mm x 178,5 mm
Waga ok. 650 g (bez kabla)


Zakres dostawy

1 x czujnik poziomu PCE-SLS 10 w wybranej konfiguracji
1 x instrukcja obsługi
