solidny tester instalacji / rezystancji izolacji / rezystancji uziemienia /
Pomiar impedancji pętli / napięcia / Pomiar niskiej rezystancji / test RCD

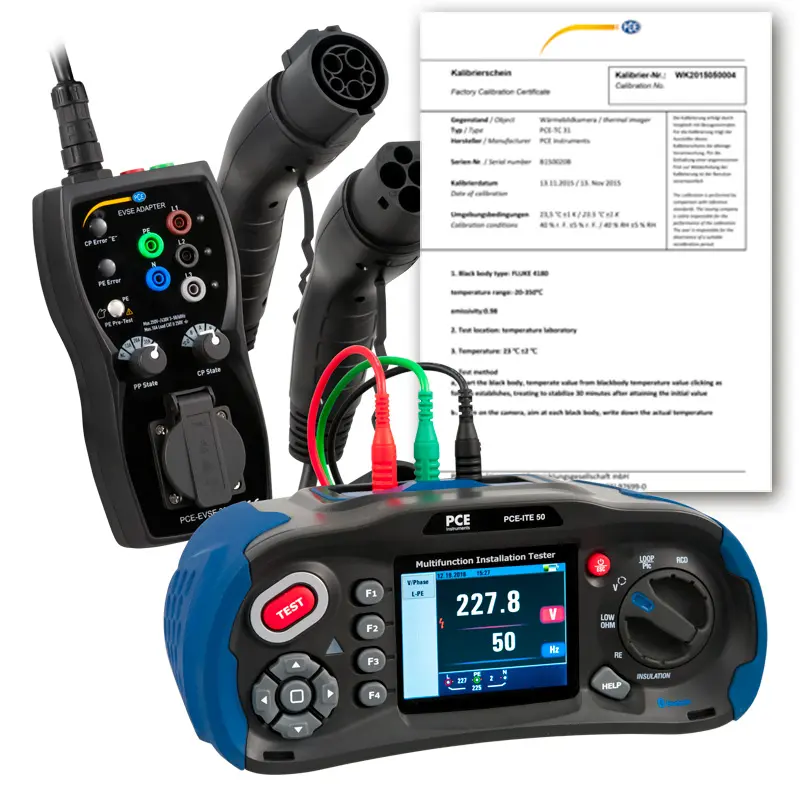

Urządzenie testujące EV / adapter testowy EV to solidny tester instalacji z dużym 3,5-calowym ekranem Kolorowy wyświetlacz LCD TFT. Za pomocą testera instalacji możesz upewnić się, że stałe instalacje są instalowane bezpiecznie i prawidłowo. Dzięki podwójnemu wyświetlaczowi, intuicyjnym ikonom i szerokiemu kątowi widzenia możesz szybko i wygodnie przeprowadzić pomiary za pomocą testera instalacji. Dzięki pomiarowi niskiej impedancji testerem instalacji możesz sprawdzić przewód uziemiający, szyny wyrównania potencjałów i przewód ochronny pod kątem ciągłości niskiej impedancji.
Zakres pomiarowy do pomiaru niskiej impedancji testera instalacji mieści się w zakresie 0...2000 Ω z rozdzielczością 0,001... 1 Ω. Prawdopodobnie najważniejszym pomiarem testera instalacji jest pomiar rezystancji izolacji. Podczas pomiaru izolacji linie elektryczne znajdują się pod napięciem, aby umożliwić prądy zwarciowe powodujące migrację materiału lub przepływ ciepła. W większości przypadków te prądy różnicowe są tak minimalne, że nie są wykrywane przez urządzenia zabezpieczające, aw najgorszym przypadku mogą doprowadzić do pożaru. Tester instalacji może wykonać pomiar instalacji przy napięciu testowym 125 V, 250 V, 500 V lub 1000 V.
Prąd testowy wynosi 1 mA. Pomiar uziemienia testera instalacji jest niezależny od zasilania sieciowego. W celu doprowadzenia wszystkich układów i obwodów systemu zasilania do wspólnego potencjału (uziemienie lub potencjał odniesienia) oraz w celu ochrony przed prądami zwarciowymi i przepięciami, rezystancja uziemienia powinna być jak najniższa. Dzięki zakresowi pomiarowemu 0...2000 Ω i rozdzielczości 0,01...1 Ω tester instalacji oferuje wszystkie warunki wstępne do miarodajnego pomiaru rezystancji uziemienia.
Adapter EVSE do wtyczek ładujących typ 1 i 2 / Symulacja PP i CP //
Podłączenie gniazda Schuko / bezpośrednia akceptacja wszystkich połączeń przez wtyczki laboratoryjne
Mobilność elektryczna odgrywa coraz ważniejszą rolę. Ważnym punktem są stacje ładowania pojazdów elektrycznych. Do sprawdzania zainstalowanych na stałe stacji ładowania, zwanych również skrzynkami naściennymi, wymagane są specjalne przyrządy pomiarowe w celu sprawdzenia działania, zabezpieczeń i izolacji. Urządzenia pomiarowe są często już dostępne do przeprowadzania wymaganych pomiarów. Dlatego wymagany jest adapter, aby urządzenie pomiarowe mogło być podłączone do stacji ładującej.
Adapter EVSE jest specjalnie zaprojektowany do tego zastosowania i oferuje już dużą liczba funkcji z. Wszystkie linie wychodzące ze stacji ładującej wyprowadzane są indywidualnie za pomocą wtyczek laboratoryjnych. W ten sposób wszystkie linie można podłączyć za pomocą adaptera EVSE. Umożliwia to sprawdzenie izolacji stacji ładującej za pomocą adaptera EVSE. Adapter EVSE ma złącze wtykowe Schuko. Wyłącznik różnicowoprądowy można więc sprawdzić za pomocą testera RCD.
Kabel ładujący zawiera nie tylko przewody zasilające do ładowania pojazdu elektrycznego, ale także dwa interfejsy. Pojazd elektryczny komunikuje się ze stacją ładującą za pośrednictwem linii CP (Control Pilot) i komunikuje aktualny stan pojazdu elektrycznego. Linia PP (wtyczka zbliżeniowa) służy do komunikacji pomiędzy podłączonym przewodem ładującym a stacją ładującą. Kabel ładujący może w ten sposób informować stację ładującą, ile amperów można naładować. Adapter EVSE jest wyposażony w odpowiednie symulatory do testowania obu funkcji.
