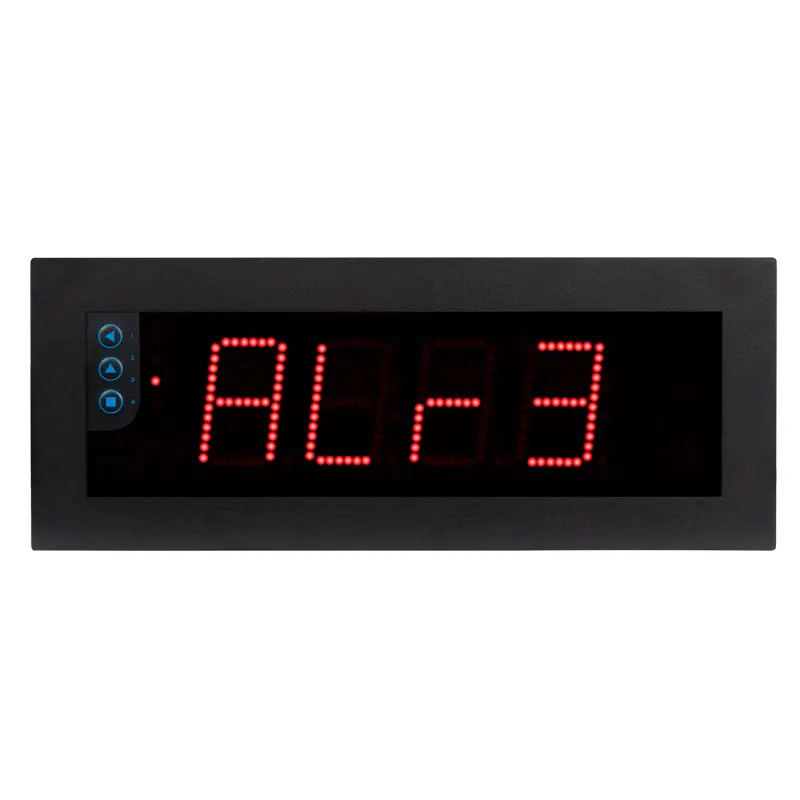

Prozessregler Front
Prozessregler Rückseite

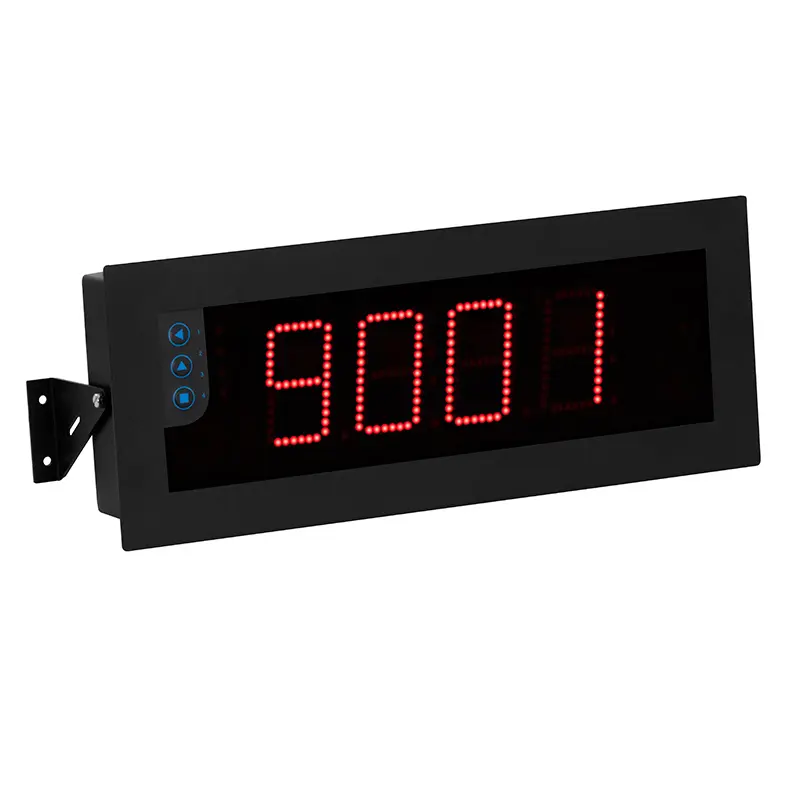

Prozessregler Halterung
Prozessregler Anschlüsse
Prozessregler Tasten

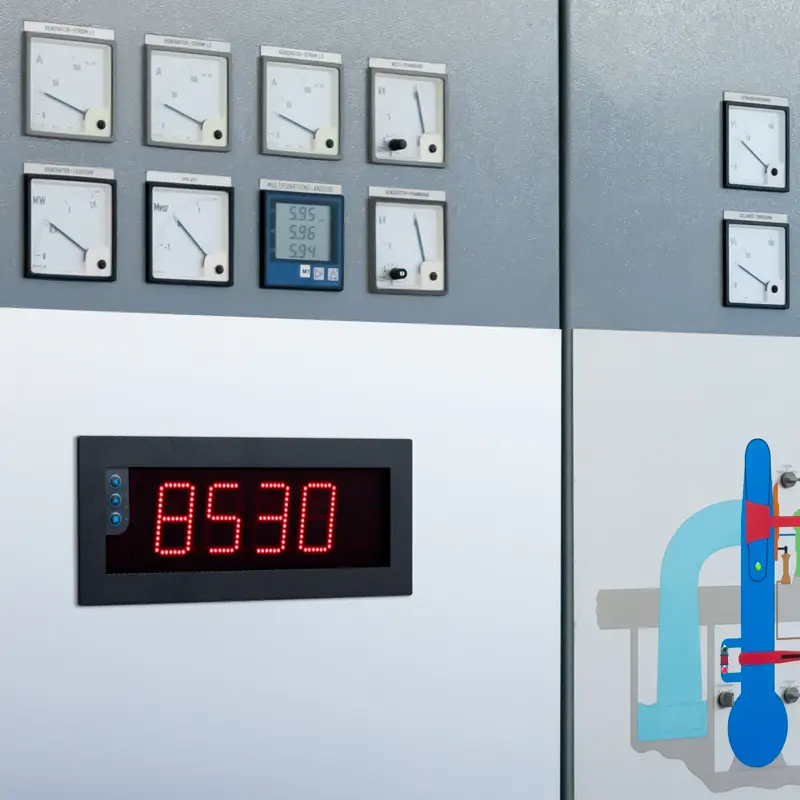

Prozessregler Anwendung

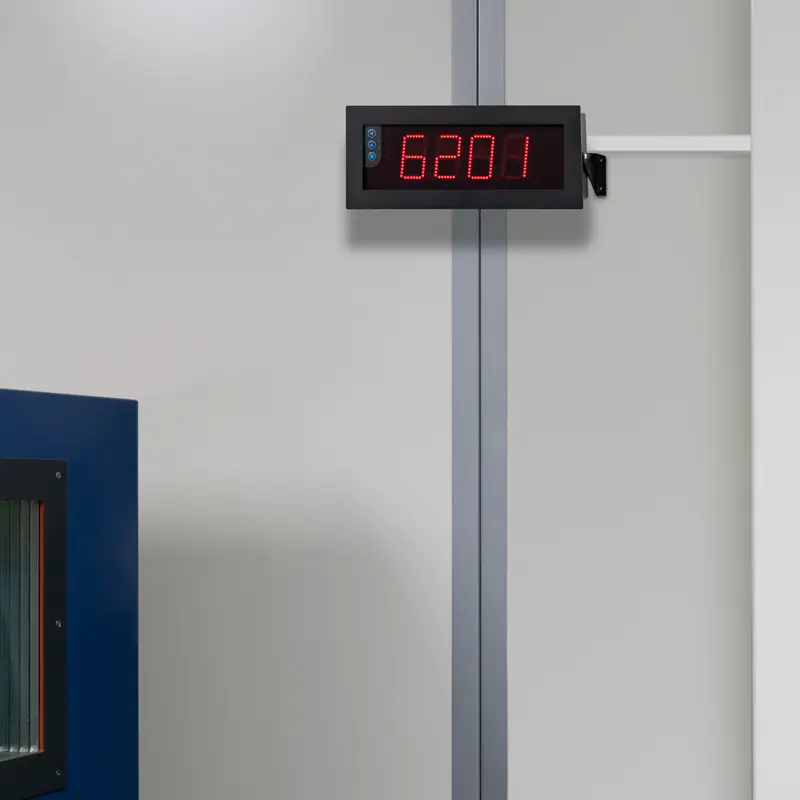

Prozessregler Anwendung

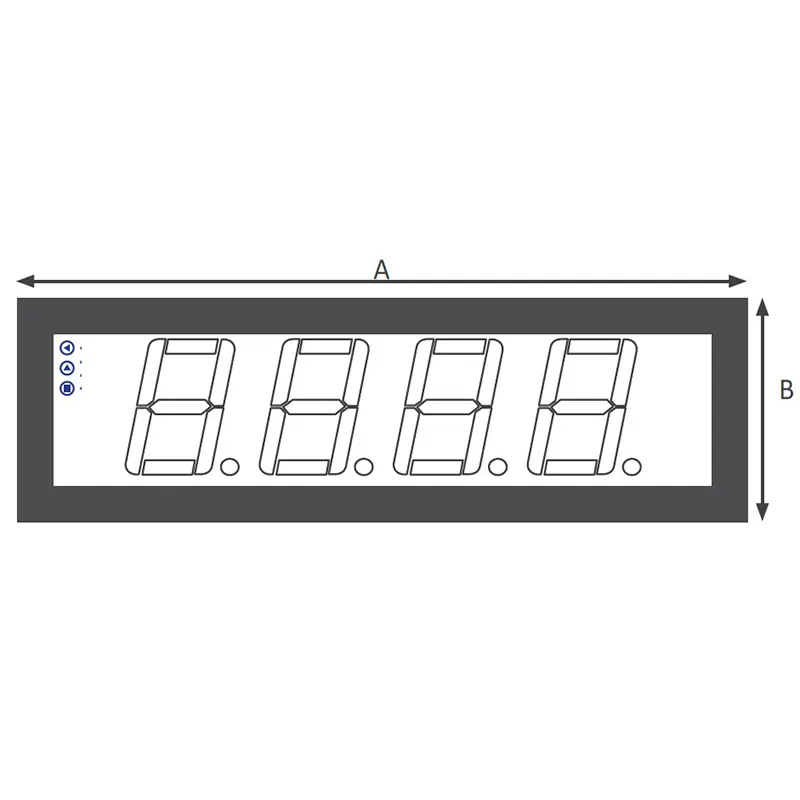

Skizze Abmessungen A-B
Skizze Abmessungen E-D-C

Sterownik procesu PCE-BPD-U-46A

Numer zamówienia: PCE-BPD-U-46A
GTIN (EAN): 4250348731067
3.141,00 zł
3.863,43 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348731067
PCE-BPD-U-46A
Czas dostawy: 5-7 dni

Opis


Kontroler procesu z metalem obudowa / Montaż naścienny i w szafie sterowniczej / IP65 //
kontroler procesowy LED jasnoczerwony / indywidualnie konfigurowalny / wysokość cyfr do 100 mm /
różne sygnały wyjściowe / regulatory procesu mogą być odczytywane z dużej odległości

Kontroler procesu został zaprojektowany tak, aby wyświetlane odczyty można było odczytać z dużej odległości. Przy wysokości cyfry 60 mm lub 100 mm odległość odczytu sterownika procesu wynosi 25 m lub  50 m. Czerwone diody LED sterownika procesu umożliwiają odczyt mierzonych wartości nawet w bardzo jasnym otoczeniu. Obudowa regulatora procesu jest wykonana z metalu i jest bryzgoszczelna z IP65. Oznacza to, że sterownik procesu może być używany w trudnych warunkach środowiskowych.

Dostępnych jest wiele różnych wariantów sygnałów wejściowych dla sterownika procesu. Sterownik procesu obsługuje między innymi 4...20 mA i impulsy. Sterownik procesu jest konfigurowany bezpośrednio z klawiatury. Opcjonalnie dostępne są interfejsy wyjściowe dla sterownika procesu. Dzięki temu możliwe jest przełączanie sygnałów procesowych i impulsów przez sterownik procesu, np. po osiągnięciu wartości granicznej.

Kontroler procesu można ustawić pionowo, aby uzyskać optymalne ustawienie podczas montażu na ścianie. Oprócz montażu naściennego sterownik procesu można zamontować na szafie sterowniczej. Izolacja na obudowie sterownika procesu gwarantuje, że do szafy sterowniczej nie dostanie się woda.

Najważniejsze cechy

- stopień ochrony IP65
- solidna metalowa obudowa
- indywidualnie konfigurowalny
- jasnoczerwony wyświetlacz LED
- do montaż ścienny lub szafa sterownicza
- różne sygnały wejściowe

Specyfikacja

n n n n n n n n

Funkcja konwersja sygnału analogowego do wartości użytkowej
Sygnał wejściowy 4 ... 20 mA, ±20 mA DC, 0 .. 10 V DC, ±10 V DC
maksymalny sygnał wejściowy 100 mA lub 100 V DC
Impedancja wejściowa (pomiar prądu) 11 Ω
Impedancja wejściowa (pomiar napięcia) 932 kΩ
Liczba cyfr 4
Wysokość cyfr 60 mm
maksymalna odległość czytania 25 m
Dokładność 0,05% MB.
Szybkość pomiaru 15 Hz
Czas odpowiedzi przy zmianie wartości 120 ms
 od 0 do 99% sygnału
Obszar wyświetlania -1999 ... 9999
Liczba wyjść 2
Pobór mocy 3 W
(bez opcjonalnych akcesoriów)
Zużycie energii 5 W
 (z opcjonalnymi akcesoriami)
Zasilanie czujnika 20, 15, 10, 5 V DC
Dokładność Zasilanie czujnika  ±5 %
maksymalny prąd czujnika zasilanie35 mA (z zabezpieczeniem przeciwzwarciowym)
Zasilacz 85 ... 265 V AC / 120 ... 370 V DC
Waga 2200g

Inne specyfikacje
Przekrój kabla dla wejścia  <0,5 mm²
i sygnał wyjściowy
Przekrój kabla dla <2,5 mm²
Napięcie zasilania
Wyświetlacz wyświetlacz 7-segmentowy
Kąt widzenia 120°
Czas nagrzewania 15 minut
Warunki pracy 0 ... 50 °C, <90 % wilg. F., bez kondensacji
Warunki przechowywania -20 ... 70 °C, <90 % r.w. F., bez kondensacji

Wymiary A 542 mm
(szkic na górze obrazków) B 166 mm
  C 3 mm
  D 55mm
  E 25 mm


Zakres dostawy

1 x sterownik procesu PCE-BPD-U-46A
1 x instrukcja obsługi
