Wyświetlacz PCE-BPD-U-41A

Numer zamówienia: PCE-BPD-U-41A
GTIN (EAN): 4250348731043
4.873,00 zł
5.993,79 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348731043
PCE-BPD-U-41A
Czas dostawy: 5-7 dni

Opis


Wyświetlacz w metalowej obudowie / Montaż naścienny i w szafie sterowniczej / IP65 /
jasnoczerwony wyświetlacz LED / indywidualna konfiguracja / wysokość cyfr do 100 mm /
różne sygnały wyjściowe / wyświetlacz czytelny z dużej odległości

Wyświetlacz został zaprojektowany w taki sposób, aby wyświetlane odczyty można było odczytać z dużej odległości. Przy wysokości cyfr 60 mm lub 100 mm odległość odczytu wyświetlacza wynosi 25 m lub  50 m. Czerwone diody LED wyświetlacza umożliwiają odczyt mierzonych wartości nawet w bardzo jasnym otoczeniu. Obudowa wyświetlacza jest wykonana z metalu i jest bryzgoszczelna z IP65. Dzięki temu wyświetlacz może być używany w trudnych warunkach środowiskowych.

Jako sygnał wejściowy dostępnych jest wiele różnych wariantów wyświetlania. Wyświetlacz obsługuje między innymi 4…20 mA i impulsy. Wyświetlacz jest konfigurowany bezpośrednio z klawiatury. Interfejsy wyjściowe są opcjonalnie dostępne dla wyświetlacza. Umożliwia to przełączanie sygnałów procesowych i impulsów za pomocą wyświetlacza, np. po osiągnięciu wartości granicznej.

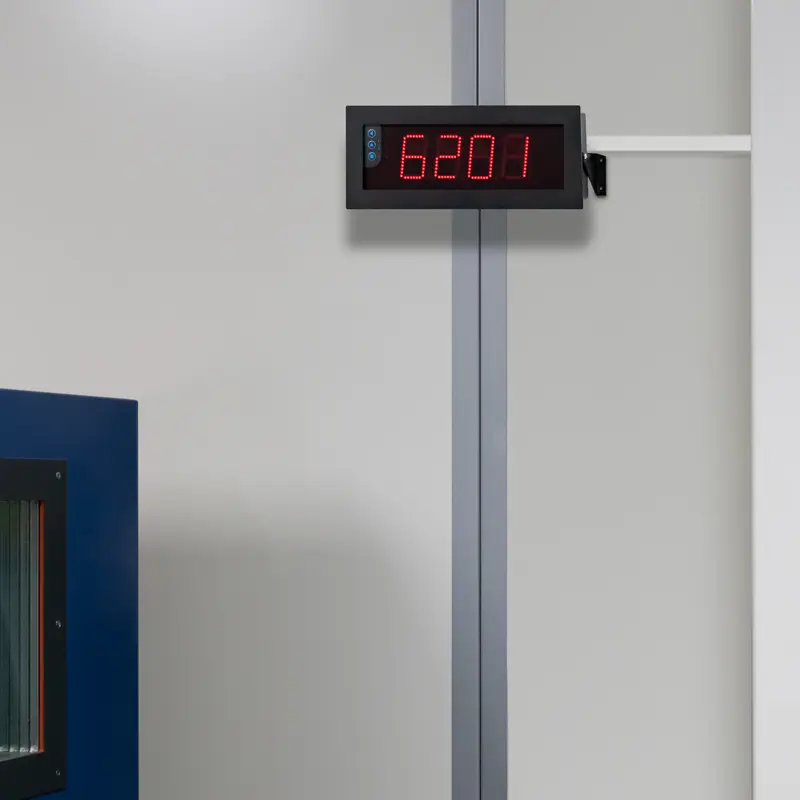

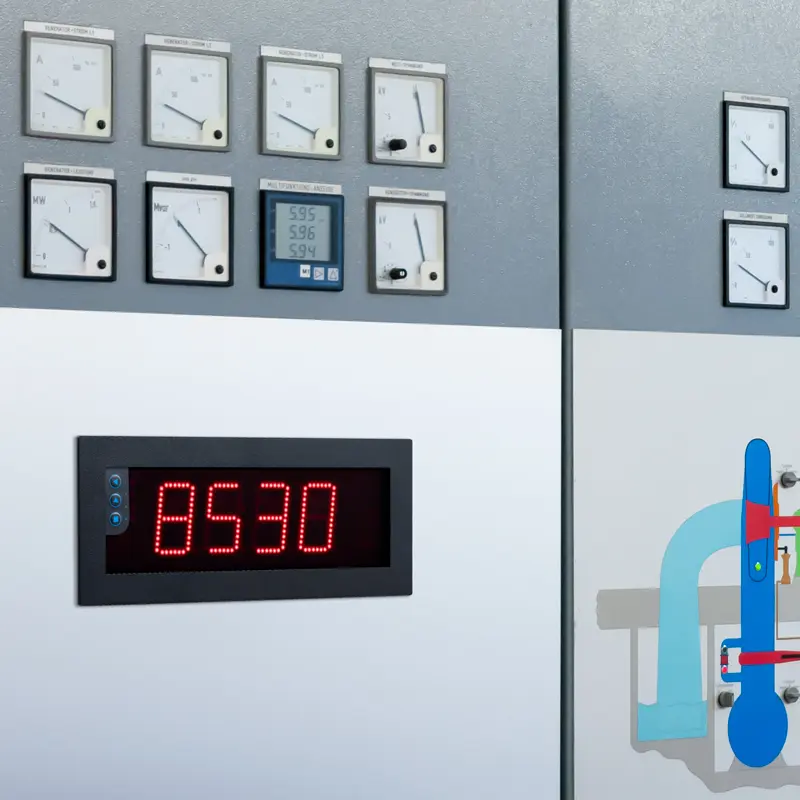

Wyświetlacz można wyrównać w pionie, aby uzyskać optymalne ustawienie podczas montażu na ścianie. Oprócz montażu na ścianie wyświetlacz można zamontować na szafie sterowniczej. Izolacja obudowy wyświetlacza gwarantuje, że do szafy sterowniczej nie dostanie się woda.

Najważniejsze cechy

- stopień ochrony IP65
- solidna metalowa obudowa
- indywidualnie konfigurowalny
- jasnoczerwony wyświetlacz LED
- do montaż ścienny lub szafa sterownicza
- różne sygnały wejściowe

Specyfikacja

n n n n n n


Funkcja konwersja sygnału analogowego do wartości użytkowej
Sygnał wejściowy 4 ... 20 mA, ±20 mA DC, 0 ... 10 V DC, ±10 V DC
maksymalny sygnał wejściowy 100mA lub 100V DC
Wejście impedancja (pomiar prądu) 11 Ω
Impedancja wejściowa (pomiar napięcia) 932 kΩ
Liczba cyfr 4
Wysokość cyfr 100 mm
maksymalna odległość czytania 50 m
Dokładność 0,05% MB.
Szybkość pomiaru 15 Hz
Czas odpowiedzi przy zmianie wartości 120 ms
 od 0 do 99% sygnału
Obszar wyświetlania -1999 ... 9999
Liczba wyjść 2
Pobór mocy 5,25 W
(bez opcjonalnych akcesoriów)
Zużycie energii 6,75 W
 (z opcjonalnymi akcesoriami)
Zasilanie czujnika 20, 15, 10 , 5 V DC
Dokładność Zasilanie czujnika  ±5 %
maksymalny prąd czujnika zasilanie 35 mA (z zabezpieczeniem przeciwzwarciowym)
Zasilanie 85 ... 265 V AC / 120 ... 370 V DC
Waga 2500g

Inne specyfikacje   ;
Przekrój kabla dla wejścia   <0,5 mm²
i sygnał wyjściowy
Przekrój kabla dla <2,5 mm²
Napięcie zasilania
Wyświetlacz wyświetlacz 7-segmentowy
Kąt widzenia 120°
Czas nagrzewania 15 minut
Warunki pracy 0 ... 50 °C, <90 % wilg. F., bez kondensacji
Warunki przechowywania -20 ... 70 °C, <90 % r.w. F., bez kondensacji

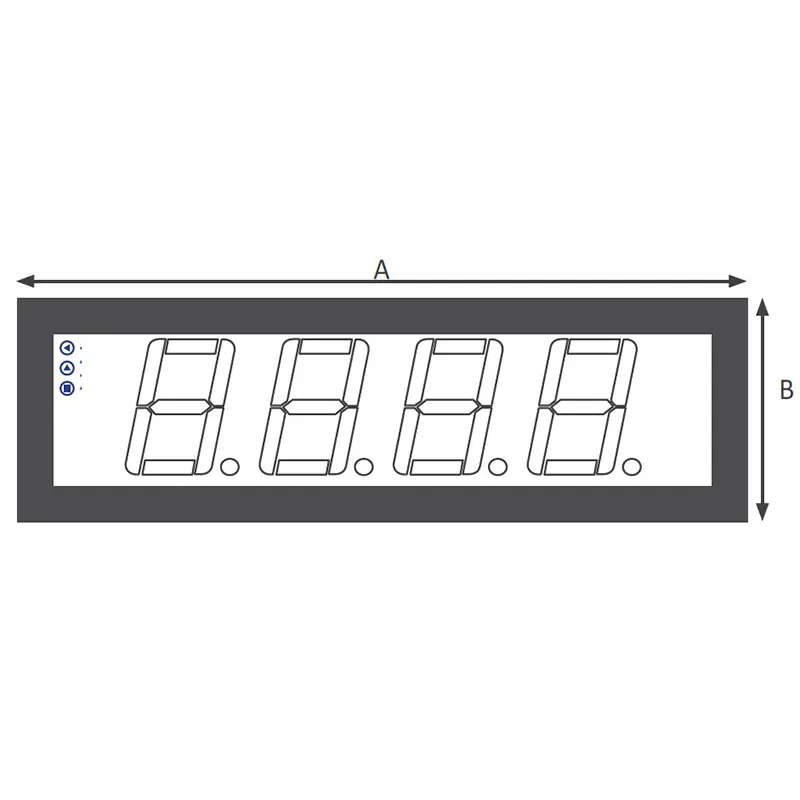

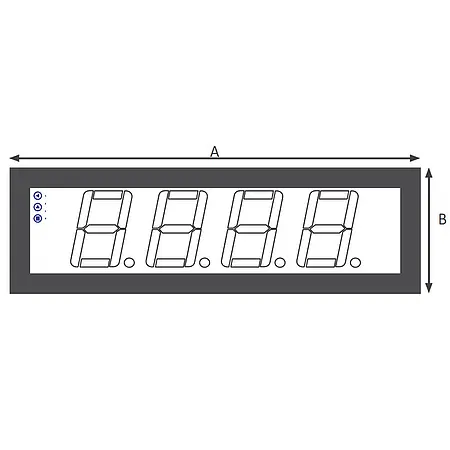

Wymiary A 542 mm
(szkic na górze obrazków) B 166 mm
  C 3 mm
  D 55mm
  E 25 mm


Zakres dostawy

1 x wyświetlacz PCE-BPD-U-41A
1 x instrukcja obsługi
