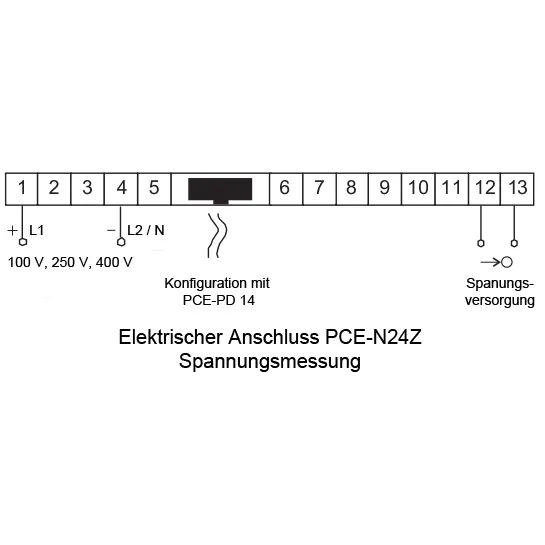

Anschluss PCE-N24Z Spannungsmessung

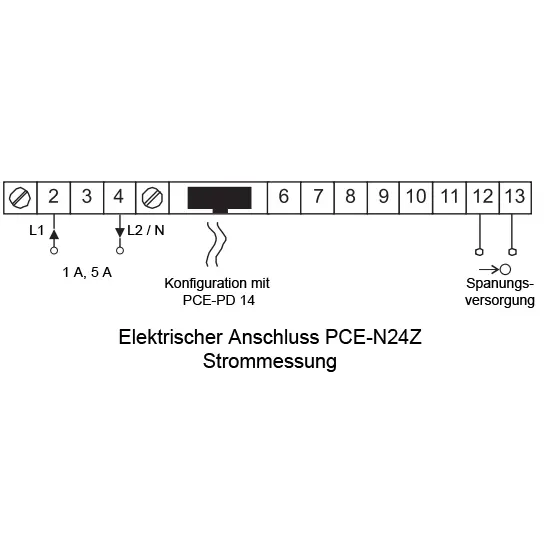

Anschluss Strommessung PCE-N20Z

Wskaźnik napięcia PCE-N24Z

Numer zamówienia: PCE-N24Z
GTIN (EAN):
407,52 zł
501,25 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-N24Z
Czas dostawy: 1-2 dni
Wechselspannung

Opis

Wyświetlacz napięcia PCE-N24Z
4-cyfrowy wyświetlacz LED o wysokości 20 mm /  Przód IP 65 / zasilanie czujnika /
dla 1 ... 100 V, 2,5 .. . 250 V, 4 ... 400 V, 20 ... 500 Hz, 1 A, 5 A  / Konfiguracja za pomocą oprogramowania
Wyświetlacz napięcia PCE-N24Z służy do wyświetlania parametrów AC. Wyświetlacz napięcia może mierzyć i wyświetlać prąd przemienny, napięcie przemienne lub częstotliwości. Możliwość dowolnego skalowania sygnału wejściowego pozwala na bardzo wszechstronne zastosowanie tego wyświetlacza napięcia.  Wynik pomiaru prądu jest bardzo czytelny dzięki dużemu 4-cyfrowemu wyświetlaczowi LED.

Opcjonalne zasilanie czujnika 24 V umożliwia bezpośrednie podłączenie czujników 2-przewodowych lub przetworników pomiarowych, co upraszcza korzystanie z tego wyświetlacza napięcia. Konfiguracja odbywa się za pomocą ogólnodostępnego oprogramowania LPCon. Za pomocą adaptera do programowania PCE-PD14 można dokonywać ustawień lub odczytywać je z wyświetlacza napięcia. Konfiguracje utworzone za pomocą oprogramowania można zapisać i ponownie wywołać.

Najważniejsze cechy

- Przód IP 65
- dla 1 ... 100 V, 2,5 ... 250 V, 4 ... 400 V, 20 ... 500 Hz, 1 A , 5 A  (do wyboru)
- Połączenie za pomocą zacisku śrubowego
- Konfiguracja za pomocą oprogramowania
- 4-cyfrowy wyświetlacz LED

Specyfikacja

Wejście (do wyboru)

1 ... 100 V AC
2,5 ... 250 V AC
4 ... 400 V AC

20 ... 500 Hz (przy 24 ... 480  V)
0,01 ...1 A prądu przemiennego
0,05 ... 5 A prądu przemiennego

Dokładność± (0,2 % FS + 1 cyfra) (przy 20 ... 500 Hz)
Rezystancja wewnętrzna10 Ω ± 1%
Skalowanie2-punktowe
Wyświetlacz4-cyfrowy 7-segmentowy wyświetlacz LED, wysokość: 20 mm
Zakres wyświetlania-1999 ... 9999
Temperatura otoczenia      Praca: -10 °C ... 55 °C
Przechowywanie: -25 °C ... +85 °C
Wymiary96 mm x 48 mm x 64 mm
Wycięcie w panelu92 mm x 45 mm (wg DIN)
Napięcie zasilania
(do wyboru)		230 V AC
110 V AC
24 V AC  ;
85 ... 253 V AC/DC
20 ... 40 V AC/DC
Zasilanie czujnika
(do wyboru)		24 V / 30 mA
Klasa ochronyPrzód: IP 65
Waga< 200 g
MontażKlipsy montażowe ze śrubami mocującymi,
Połączenie za pomocą listwy zaciskowej
ObudowaSolidna obudowa z tworzywa sztucznego

Zakres dostawy

1 x wskaźnik napięcia PCE-N24Z
1 x materiał mocujący
1 x plomba
1 x instrukcja obsługi
