  7. Przetwornik do pomiaru mocy PCE-P30P

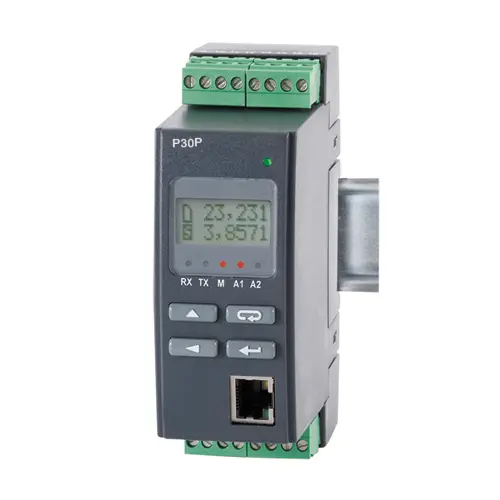

Leistungsmessumformer PCE-P30P

Leistungsmessumformer PCE-P30P [powiększenie-zoom]
Leistungsmessumformer PCE-P30P

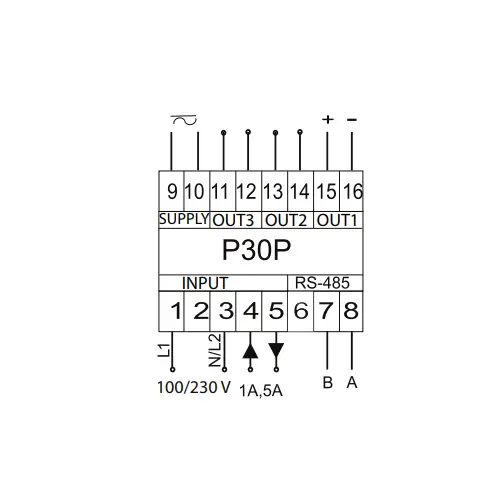

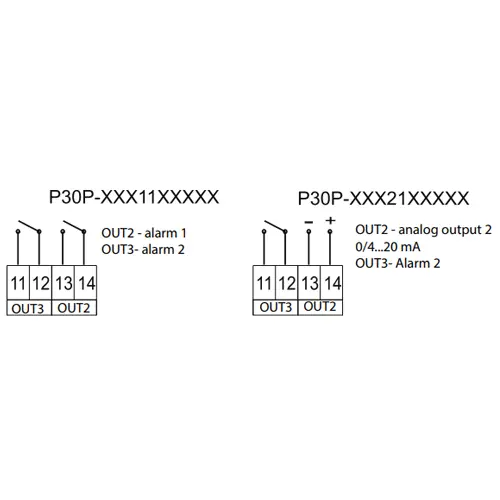

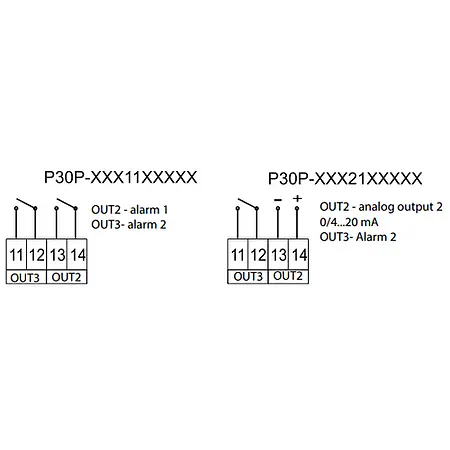

Leistungsmessumformer PCE-P30P Anschluss

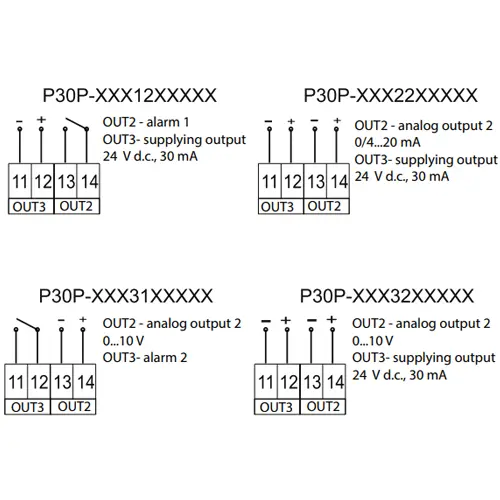

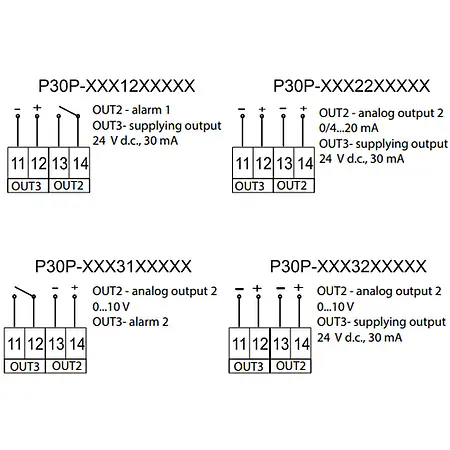

Leistungsmessumformer PCE-P30P Anschluss
Leistungsmessumformer PCE-P30P Anschluss

Przetwornik do pomiaru mocy PCE-P30P

Numer zamówienia: PCE-P30P
GTIN (EAN):
1.152,00 zł
1.416,96 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-P30P
Czas dostawy: 10 - 14 dni
AC Leistung (1 Phasig)
4 ... 20 mA / 0 ... 10 V
Ja
Ja
RS485 / Ethernet

Opis

Przetwornik pomiarowy mocy do monitorowania parametrów sieci 1-fazowej / przekaźnika alarmowego
Wyjście analogowe / interfejs Modbus / montaż na szynie DIN / opcjonalnie z wyświetlaczem
Der Przetwornik pomiarowy mocy PCE-P30P służy do monitorowania parametrów sieci 1-fazowej . Nadajnik mocy konwertuje odpowiednie parametry na sygnał standardowy. Dodatkowo parametr podawany jest na Modbus przez przetwornik pomiaru mocy. Oprócz wyjścia analogowego przetwornik pomiaru mocy posiada programowalne przekaźniki alarmowe. Przetwornik pomiaru mocy można ustawić za pomocą przycisków lub naszego oprogramowania do programowania. Zmierzone wartości można odczytać na wyświetlaczu nadajnika mocy. Oprócz tego wyświetlacza na nadajniku mocy, użytkownik jest informowany o wszelkich alarmach, które mogły wystąpić. Oprócz konwersji sygnałów pomiarowych na sygnał standardowy, przetwornik mocy może zapisywać zdarzenia. Miernik posiada opcjonalną pamięć zdarzeń.

Najważniejsze cechy

- prosty montaż na szynie DIN
- z wyświetlaczem
- wyjście prądowe lub napięciowe
- opcjonalnie z pamięcią i Ethernetem
- Interfejs RS485 Modbus
- Przekaźnik alarmu

Specyfikacja

-100 ... 100 W
Dane techniczne nadajnika mocy PCE-P30P
n Zakres pomiarowy / zmienna Zakres (skalowalne U i I) Dokładność zakresu pomiarowego
100 V RMS 1 V ... 230 V ± 0,2%
230 V RMS 4 V . .. 230 V ± 0,2%
1 A 0,01A ... 1A ± 0,2%
4 A 0,01 A ... 5 A ± 0,2%
Częstotliwość

40 ...

40 ... 60 Hz

 ±0,1 %
moc czynna ± 0,5 %
Moc pozorna 0 ... 100 VA ± 0,5 %
Współczynnik mocy czynnej -1 ... 1 ± 1%
kąt fazowy n 0 ... 359,9 ° ± 1 %
Energia czynna 0 ... 9 999 999,9 kWh ± 0,5%
Energia bierna 0 ... 9 999 999,9 Gvarh ± 0,5 %
Energia pozorna 0 ... 9 999 999,9 GVAh ± 0,5%
Wyjście (do wyboru) 0/4 ... 20 mA
0 ... 10 V Wyjście przekaźnikowe1 lub 2 przekaźniki normalnie otwarte (250 V/5 A AC; 30 V/5 A DC) Interfejs RS485 Modbus ASCII / RTU Wymiary 45 x 100 x 100 mm Waga 250 g Stopień ochrony IP40 Zasilanie 85 ... 253 V AC / DC
20 ... 40 V AC / DC Warunki pracy -20 .. 55 °C
0 ... 95 % RH Warunki przechowywania -25 ... 85 °C
0 ... 95 % RH Kategoria pomiarowa CAT III / 600 V

Zakres dostawy

1 x nadajnik mocy PCE-P30P 1 x instrukcja obsługi
