  7. Przetwornik do pomiaru mocy PCE-P43

Leistungsmessumformer PCE-P43

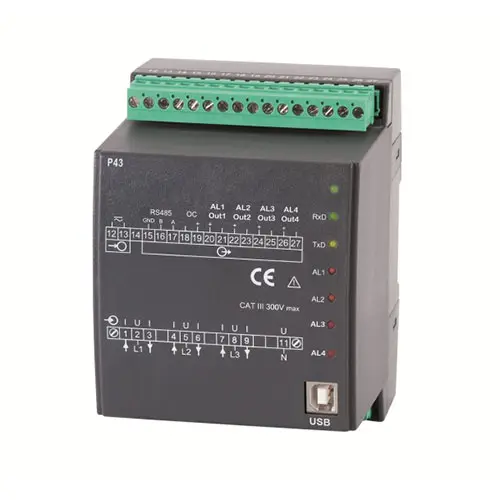

Leistungsmessumformer PCE-P43 [powiększenie-zoom]

Przetwornik do pomiaru mocy PCE-P43

Numer zamówienia: PCE-P43
GTIN (EAN):
792,00 zł
974,16 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-P43
Czas dostawy: 10 - 14 dni
AC Leistung (3 Phasig)
-20 ... 20 mA
Ohne
Ja
RS485 Modbus / USB

Opis

Przetwornik mocy do monitorowania parametrów sieci 3-fazowej / programowalny / wyjście analogowe / Interfejs Modbus / montaż na szynie DIN /
Przetwornik mocy PCE- P43 jest przeznaczony do pomiarów i przesyłania danych pomiarowych z 3-fazowych sieci elektroenergetycznych. Przetwornik pomiaru mocy można podłączyć do sieci symetrycznych i asymetrycznych . Prądy można mierzyć bezpośrednio lub pośrednio za pomocą przekładników pomiarowych na przekładniku pomiarowym mocy. W tym przypadku przetwornik pomiaru mocy oferuje możliwość ustawienia przekładni przetwornika prądu za pomocą oprogramowania. Pełne ustawienie przetwornika mocy odbywa się za pomocą interfejsu USB z przodu. Zmierzone wartości są przetwarzane na sygnał standardowy przez przetwornik mocy, a także przekazywane przez Modbus. Przetwornik pomiarowy mocy montowany jest na szynie DIN. Oprócz analogowej transmisji wartości mierzonych z przetwornicy mocy, przetwornica mocy może przełączać alarmy za pośrednictwem wbudowanych przekaźników i ostrzegać użytkownika, jeśli obciążenie spadnie poniżej lub zostanie przekroczone. Przetwornik pomiaru mocy może być używany wszędzie tam, gdzie sieci 3-fazowe mają być stale monitorowane. Konwerter mocy jest używany w obszarze zarządzania energią.

Najważniejsze cechy

- łatwy montaż na szynie DIN
- wyjście impulsowe, przekaźnik alarmowy
- wyjście prądowe lub napięciowe
- pomiar bezpośredni i pośredni
- regulacja przez USB
- interfejs RS485 Modbus
- pamięć wartości pomiarowych
- dowolnie programowalny

Specyfikacja

Dane techniczne przetwornika mocy PCE-P43
pomiar Zakres pomiarowy Dokładność od Mb.
Prąd AC
(L1, L2, L3)		 1 A AC
5 A AC		 ± 0,2%
Napięcie AC
(L1, L2, L3)		 2,9 ... 276 V AC (LN)
10 ... 480 V AC (LL)		 ± 0,2 %
± 0,5%
Częstotliwość
(L1, L2, L3)		 47 ... 63 Hz ±0,1%
Moc czynna
(L1, L2, L3, ∑)		 -1,65 ... 1,65 kW ± 0,5%
Moc bierna
(L1, L2, L3, ∑) 		-1,65 . .. 1,65 kvar ± 0,5%
Moc pozorna
(L1, L2, L3, ∑) 		1,4 VA ... 1,65 kVA ± 0,5%
tg(fi)
(L1, L2, L3, ∑)		 -1,2 ... 1,2 ± 1%
Współczynnik mocy
(L1, L2 , L3, ∑)		 -1 ... 1 ± 0,5 %
Energia czynna
(wyprodukowana / wyemitowana)
(∑)		 0 ... 99 999 999,9 kWh ± 0,5%
Energia bierna
n (pojemnościowa / indukcyjna)
(∑ )		 0 ... 99 999 999,9 kvarh ± 0,5%
THD 0 ... 100% ± 5%
Wyjście (wybór liczby / maks. 4)-20 ... 20 mAWyjście przekaźnikowe (wybór liczby/ maks. 4)zamknij Powyżej 250 V / 0,5 A ACWyjście impulsoweOtwarty kolektor, pasywny,
Odpowiada EN62053-31
5000 ... 20000 impulsów/kWh programowalneInterfejsRS485 Modbus RTU 8N1, 8N2, 8E1, 8O1Interfejs programistycznyUSB Modbus RTU 8N2Wymiary45 x 100 x 120 mmWaga300 gStopień ochronyIP40 Zasilanie (do wyboru)85 ... 253 V AC / DC
20 ... 50 V AC / DC Warunki pracy-10 ... 55 °C
0 ... 95 % wilgotności względnej Warunki przechowywania-30 ... 70 °C
0 ... 95 % RHKategoria pomiaru KAT III / 300V

Zakres dostawy

Zakres dostawy Zasilacz PCE-P43
1 x Zasilacz PCE-P43, 1 x instrukcja obsługi
