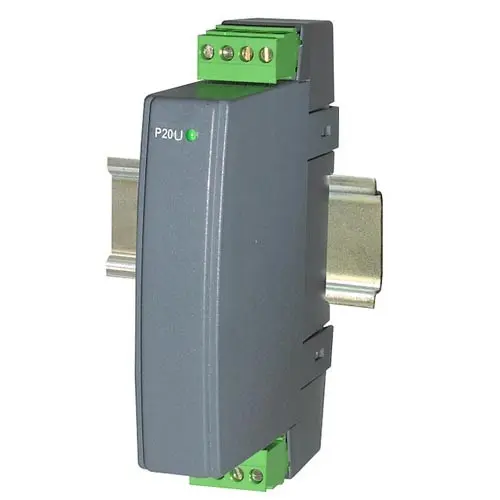

Przetwornik napięciowy PCE-P20H na napięcie stałe
Przetwornik PCE-P20H mierzy napięcia do 400 V DC i przetwarza je na standardowy sygnał. W zależności od wersji przetwornik pomiarowy PC-P20H może mierzyć napięcia do 100 V DC, 250 V DC lub 400 V DC i wyprowadza sygnał standardowy 4...20 mA lub 0...10 V. W zależności od modelu napięcie zasilania przetwornika pomiarowego wynosi 85 ... 253 V AC/DC lub 20 ... 40 V AC/DC. Instalacja jest niezwykle prosta: przetwornik napięcia można łatwo przymocować do szyny DIN 35 mm. Standardowe sygnały wyprowadzane przez przetwornik można następnie przetwarzać za pomocą kontrolerów lub rejestratorów bezpapierowych.
- Pomiar napięć DC do 600 V DC
- Wyjście: sygnał standardowy 0/4 ... 20 mA
- Różne napięcia zasilania
- Kompaktowy Montaż na szynie DIN
- IP 50
- Możliwość podłączenia przekładnika prądowego
- Łatwy w użyciu
| Dane techniczne | |
| Wejścia (maks.) | - 1 ... 100 V DC -2 ... 250 V DC -5 ... 400 V DC ± 100 V DC ± 250 V DC ± 600 V DC |
| Klasa dokładności | 0,2% zakresu pomiarowego |
| Przeciążenie | 120% napięcia znamionowego |
| Wyjście | 0/4 ... 20 mA 0 .. 10 V |
| Wymiary | 22,5 mm x 120 mm x 100 mm |
| Montaż | Montaż na szynie DIN 35 mm |
| Klasa ochrony | IP 50 |
| Napięcie zasilania | 85 ... 253 V AC/DC 20 ... 40 V AC/DC |
| Pobór mocy | 4 VA |
| Warunki otoczenia | -20 ... +55 °C / < 95% RH |
| Kategoria instalacji | Standard: II 400 V Typ: III |
| Stopień zanieczyszczenia | 2 |
| Maksymalny przekrój kabla -przekrój | 1,5 mm² |
1 x przetwornik napięcia PCE-P20H
Uwaga: do ustawienia wymagany jest PCE-PD14 (opcjonalnie)
