Waga silosowa to system ważący, który można zainstalować pod istniejącymi pojemnikami, aby monitorować zawartość pojemników. System ważenia wagi do silosu składa się z czterech pojedynczych zestawów montażowych, które są instalowane pod punktami podparcia kontenera. W rezultacie waga silosowa rejestruje całkowity ładunek kontenera i może w ten sposób określić zmiany masy. Niezależnie od tego, czy chodzi o kontrolę poziomu, czy monitorowanie usuwania lub zwiększania ilości materiału, waga silosowa jest bardzo dobrym i wszechstronnym rozwiązaniem.
Moduły wagowe wagi do silosów są dostępne w wielu różnych zakresach ważenia, dzięki czemu można je dobrać do każdego pojemnika. Jednostka oceniająca wagi silosowej jest zainstalowana w solidnej obudowie z odlewanego ciśnieniowo aluminium o stopniu ochrony IP65. Ta waga silosowa jest wyposażona w 4 bezpotencjałowe wyjścia przekaźnikowe, wyjście analogowe 4 ... 20 mA, interfejs RS-232 i RS-485. Waga silosowa oferuje zatem dobre możliwości integracji z technologią procesową.
| |||||||||
| * Proszę podać wagę i rozkład ciężaru Rozważ konstrukcję , aby zapobiec przeciążeniu poszczególnych ogniw. | |||||||||
| Wyświetlacz | LED zielony / wysokość cyfr 15 mm | ||||||||
| Montaż | Montaż do ściany | ||||||||
| Funkcje | |||||||||
| Wejścia | - 3 wejścia przełączające, np. rozpoczęcie dozowania itp. - do 8 modułów wagowych o impedancji 350 omów | ||||||||
| Wyjścia | 1 x dwukierunkowy interfejs RS-232 1 x dwukierunkowy interfejs RS-485 1 x Ethernet / LAN 1 x wyjście analogowe 4 ... 20 mA / konfigurowalne 4 x wyjścia przełączające np. do dozowania | ||||||||

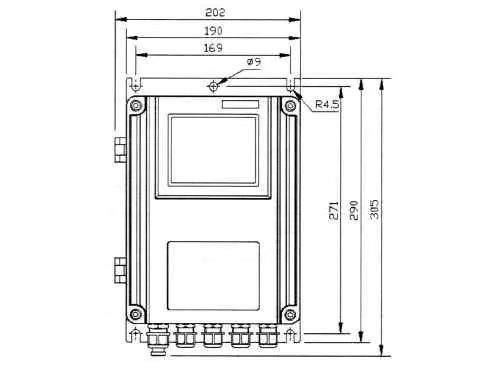

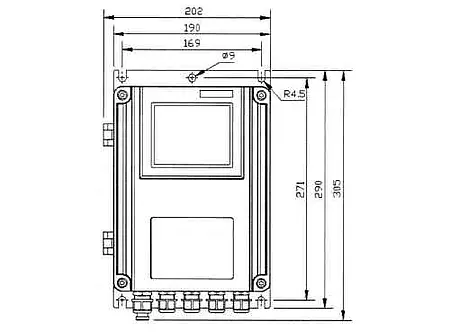

| Wymiary wyświetlacza | patrz rysunek techniczny | ||||||||
| Zasilanie | - AC 220 V ±15%, 50/60 Hz - DC 24 V ±20% | ||||||||
| Wyświetlacz długości kabla — skrzynka przyłączeniowa | 5 m (przedłużenie opcjonalne patrz akcesoria) | ||||||||
| Puszka połączeniowa | IP 65 / stal nierdzewna / do 4 ogniw | ||||||||
| Czujniki wagowe | IP 67 / dokładność klasa C3 | ||||||||
| Czujnik tensometryczny o długości kabla - puszka przyłączeniowa | 5 m | ||||||||
| Niepewność pomiaru | ± 0,2 % FS | ||||||||
| Temperatura aplikacji | - 25 °C ... + 40 °C | ||||||||
| UWAGA: Wbudowane moduły nie oferują żadnych funkcji anty- zabezpieczenie przed przechyleniem lub podobne zabezpieczenie konstrukcji. Zadaniem projektanta lub instalatora jest zaplanowanie konstrukcji w taki sposób, aby wpływy takie jak boczny wiatr, wibracje, uderzenia itp. nie zagrażały konstrukcji nadwozia. | |||||||||

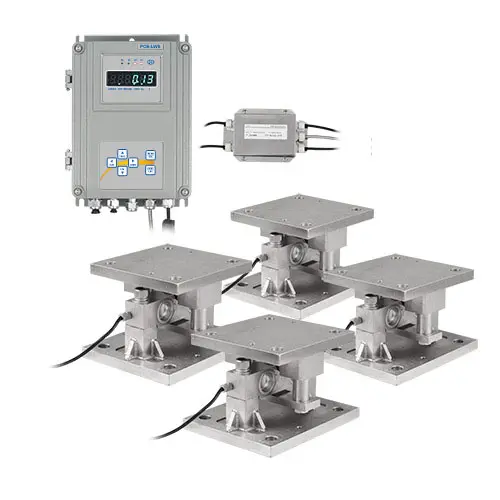

Waga silosowa PCE-LWS (wstępnie skonfigurowana) składająca się z:
4 x wbudowane moduły
4 x czujniki wagowe
1 x skrzynka zaciskowa
1 x wyświetlacz
1 x kabel 5 m
1 x instrukcja
UWAGA: wbudowane moduły nie zapewniają zabezpieczenia przed przechyleniem ani podobnego zabezpieczenia dla struktura. Zadaniem projektanta lub instalatora jest zaplanowanie konstrukcji w taki sposób, aby wpływy takie jak boczne wiatry, wibracje, wstrząsy itp. nie zagrażały konstrukcji zabudowy.
