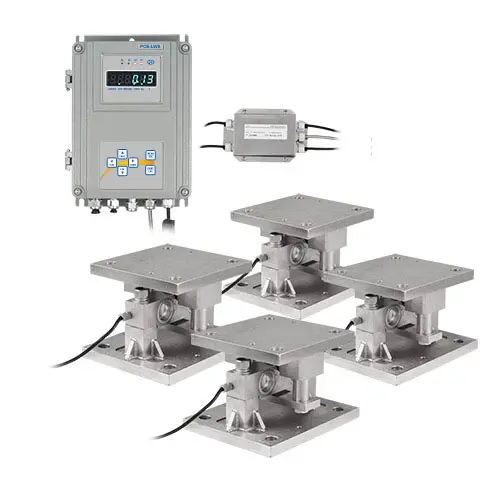

Waga silosowa to system ważący, który można zainstalować pod istniejącymi pojemnikami, aby monitorować zawartość pojemników. System ważenia wagi do silosu składa się z czterech pojedynczych zestawów montażowych, które są instalowane pod punktami podparcia kontenera. W rezultacie waga silosowa rejestruje całkowity ładunek kontenera i może w ten sposób określić zmiany masy. Niezależnie od tego, czy chodzi o kontrolę poziomu, czy monitorowanie usuwania lub zwiększania ilości materiału, waga silosowa jest bardzo dobrym i wszechstronnym rozwiązaniem.
Moduły wagowe wagi do silosów są dostępne w wielu różnych zakresach ważenia, dzięki czemu można je dobrać do każdego pojemnika. Jednostka oceniająca wagi silosowej jest zainstalowana w solidnej obudowie z odlewanego ciśnieniowo aluminium o stopniu ochrony IP65. Ta waga silosowa jest wyposażona w 4 bezpotencjałowe wyjścia przekaźnikowe, wyjście analogowe 4 ... 20 mA, interfejs RS-232 i RS-485. Waga silosowa oferuje zatem dobre możliwości integracji z technologią procesową.
| |||||||||
| * Proszę wziąć pod uwagę ciężar i rozkład ciężaru konstrukcji , aby uniknąć przeciążenia poszczególnych ogniw. | |||||||||
| Wyświetlacz | LED zielony / wysokość cyfr 15 mm | ||||||||
| Montaż | Montaż ścienny dni | ||||||||
| Funkcje | - wyświetlanie aktualnej wagi - wprowadzanie tary - funkcja dozowania - Korekta przekroczenia - Ważenie brutto/netto | ||||||||
| Wejścia | - 3 wejścia przełączające np. start dozowania itp. - do 8 modułów wagowych o impedancji 350 omów | ||||||||
| Wyjścia | 1 x dwukierunkowy interfejs RS-232 1 x dwukierunkowy interfejs RS-485 1 x Ethernet / LAN 1 x wyjście analogowe 4 ... 20 mA / konfigurowalne 4 x wyjścia przełączające, np. do dozowania | ||||||||

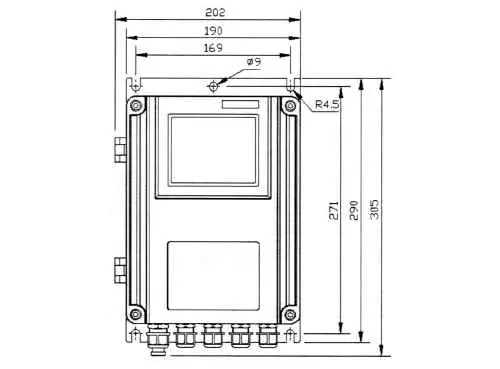

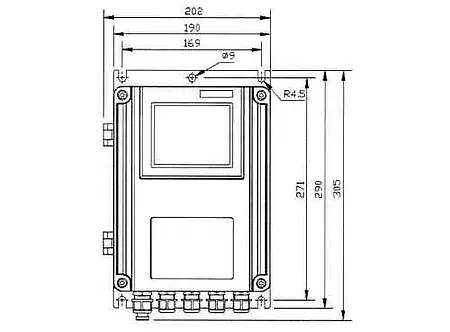

| Wymiary wyświetlacza | patrz rysunek techniczny | ||||||||
| Zasilanie | - AC 220 V ±15%, 50/60 Hz - DC 24 V ±20 % | ||||||||
| Wyświetlacz długości kabla — skrzynka przyłączeniowa | 5 m (rozszerzenie opcjonalne patrz akcesoria) | ||||||||
| Puszka przyłączeniowa | IP 65 / stal nierdzewna / do 4 ogniw | ||||||||
| Ogniwa obciążnikowe | IP 67 / klasa dokładności C3 | ||||||||
| Czujnik tensometryczny długości kabla - skrzynka przyłączeniowa | 5 m | ||||||||
| Niepewność pomiaru | ± 0,2 % FS | ||||||||
| Temperatura aplikacji | - 25 °C ... + 40 °C | ||||||||
| UWAGA: Wbudowane moduły nie zapewniają żadnego zabezpieczenia przed przechyleniem ani podobnego zabezpieczenia konstrukcji. Zadaniem projektanta lub instalatora jest zaplanowanie konstrukcji w taki sposób, aby wpływy takie jak boczny wiatr, wibracje, uderzenia itp. nie zagrażały konstrukcji nadwozia. | |||||||||
