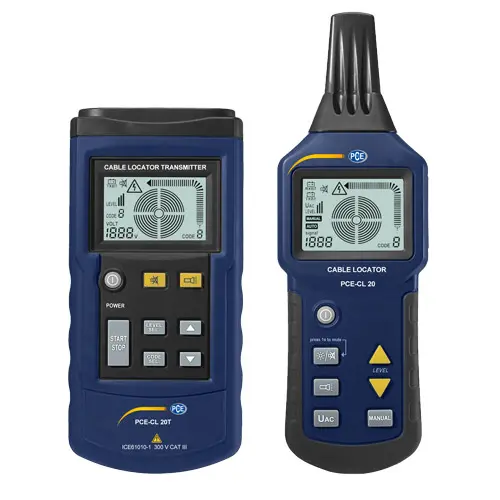

Lokalizator linii PCE-CL 20 umożliwia wykrywanie linii pod napięciem i martwych. Oprócz kabli elektrycznych lokalizator linii wykrywa również linie gazowe lub wodne, które znajdują się w ścianie lub w ziemi. W ten sposób możliwe jest zidentyfikowanie zwarć i bezpieczników za pomocą lokalizatora kabli. To jest powód, dla którego lokalizator linii dobrze nadaje się do sprawdzania odpowiedniej ściany przed wierceniem, aby upewnić się, że linie nie zostały uderzone. Lokalizator kabli składa się z dwóch oddzielnych urządzeń. Z jednej strony znajduje się odbiornik, a z drugiej strony szukacz linii jest wyposażony w generator sygnału.
Aby móc do pracy w ciemnym otoczeniu, oba urządzenia są wyposażone w lokalizator kabli z funkcją światła. Trzy diody LED na obu urządzeniach zapewniają doskonałe oświetlenie. Oprócz funkcji podświetlenia odbiornik posiada również możliwość włączenia podświetlenia.
| Sygnał wyjściowy | 125 kHz |
| zakres identyfikacji napięcia zewnętrznego | DC 12 ... 400 V ±2,5%; AC 12 ... 400 V (50 ... 60 Hz) ±2,5% |
| Wyświetlacz | LCD |
| maksymalne napięcie | maks. 400 V AC/DC |
| Kategoria przepięciowa | CAT III 300 V |
| Stopień zanieczyszczenia | 2 |
| Zasilanie | bateria blokowa 9 V |
| Pobór mocy ( minimalne napięcie) | ok. 31 mA |
| Pobór mocy (maksymalne napięcie) | ok. 115 mA |
| Bezpiecznik | F 0,5 A 500 V, 6,3 x 32 mm |
| Warunki pracy | 0 ... +40 °C, wzgl. wilgotność <80% |
| Warunki przechowywania | -20 ... +60 °C, rel. Wilgotność <80% |
| Wymiary | 190 x 89 x 42,5 mm |
| Waga | ok. 420 g (z baterią) |
| Dane techniczne lokalizatora kabli (odbiornika) | |
| głębokość wykrywania | zależy od materiału i zastosowania |
| zastosowanie jednobiegunowe | ok. 0 ... 2 m |
| zastosowanie dwubiegunowe | ok. 0 ... 0,5 m |
| prosta linka pierścieniowa | Do 2,5 m |
| Wykrywanie naprężeń sieci | ok. 0 ... 0,4 m |
| Wyświetlacz | LCD |
| Zasilanie | 6 x 1,5 V baterii AAA |
| Pobór mocy (minimalne napięcie) | ok. 32 mA |
| Pobór mocy (maksymalne napięcie) | ok. 89 mA |
| Warunki otoczenia | 0 ... +40 °C, rel. wilgotność <80% |
| Warunki przechowywania | -20 ... +60 °C, rel. Wilgotność <80% |
| Wymiary | 241,5 x 78 x 38,5 mm |
| Waga | ok. 350 g (łącznie z bateriami) |
