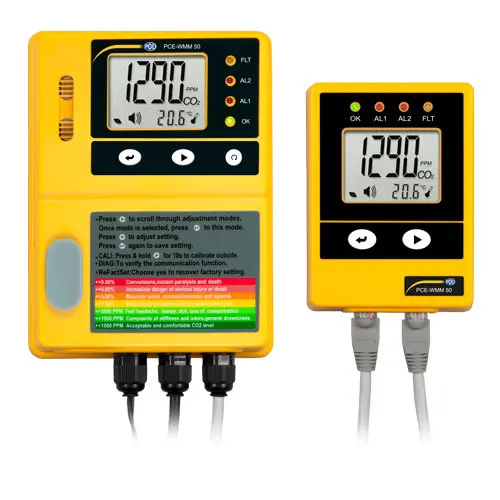

Haupteinheit mit CO2 Sensor |
Messbereich CO2 |
0 ... 50.000 ppm (5 % Vol.) |
Auflösung |
0 ... 9999 ppm: 10 ppm 1 ... 5 % Vol.: 0,1 % |
Genauigkeit |
± 100 ppm oder ± 5 % v. Mw. |
Wiederholgenauigkeit |
± 20 ppm bei 400 ppm |
Sensordrift |
< 20 ppm / Jahr bei 400 ppm |
Ansprechzeit |
t90 < 60 s |
Aufheizzeit |
< 60 s bei 22 °C |
CO2 Messzelle |
NDIR |
Messprinzip |
Diffusionsmessung |
Messbereich Temperatur
(Gas/Umgebung) |
0 ... +45 °C |
Auflösung |
0,1 °C |
Genauigkeit |
± 1°C |
Umschaltbare Temperatureinheiten |
°C / °F |
Akustischer Alarm |
80 dbA |
Optischer Alarm / Status Anzeigen |
4 LEDs: Betrieb, Alarm 1 & 2, Fehler |
Alarmrelais |
SPST Schließer: 30 V DC / 250 V AC, max. 2 A |
Alarmgrenzen |
Alarm 1: 0,5 / 1 / 1,5 / 2 %
Alarm 2: 1,5 / 2 / 2,5 / 3 / 3,5 / 4 % |
Menüpunkte |
Funktionsüberprüfung der Verbindung zwischen Haupteinheit und Meldeeinheit
Kalibrierung
Umschaltung von °C auf °F
Alarm 1, 2 und Werkseinstellung |
Anzeige |
LC Display
4-stellig: Im Bereich 0 ... 9999 ppm
3-stellig Im Bereich 1 ... 5 %
3-stellige Temperaturanzeige |
Bedienelemente |
Reset, Menüwahl, Enter |
Sicherheit |
kontinuierliche Eigenüberwachung von Temperaturbereich, Sensor-Lebensdauer, unplausiblen Messwerten, EEPROM System, internem Datentransfer |
Spannungsversorgung |
6 V / 0,5 A Steckernetzteil
100 ... 240 V AC, 50/60 Hz |
Leistungsaufnahme |
1 W bei 115 V AC / 60 Hz
2 W bei 230 V AC / 50 Hz |
Betriebsbedingungen |
0 ... 40 °C / max. 95 % r.F. |
Lagerbedingungen |
-20 ... 60 °C / max. 95 % r.F. |
Gehäusematerial |
Kunststoff |
Schutzgrad |
IP54 (spritzwassergeschützt) |
Abmessungen |
168 x 125 x 47 mm (ohne Anschlüsse) |
Gewicht |
ca. 450 g |
Meldeeinheit |
Temperatur (Gas/Umgebung) |
0 ... +45 °C |
Akustischer Alarm |
80 dbA |
Optischer Alarm / Status Anzeigen |
4 LEDs: Betrieb, Alarm 1 & 2, Fehler |
Anzeigeelemente |
LC Display
4-stellig: Im Bereich 0 ... 9999 ppm
3-stellig Im Bereich 1 ... 5 %
3-stellige Temperaturanzeige |
Menüpunkte |
Funktionsüberprüfung der Verbindung Haupteinheit und Meldeeinheit
Umschaltung von °C auf °F |
Bedienelemente |
Funktionsprüfung, Reset, Menüwahl, Enter, Umschaltung von °C auf °F |
Spannungsversorgung |
Über Verbindung zur Haupteinheit |
Gehäusematerial |
Kunststoff |
Abmessungen |
118 x 85 x 34 mm (ohne Anschlüsse) |
Gewicht |
ca. 130 g |
