Beschreibung

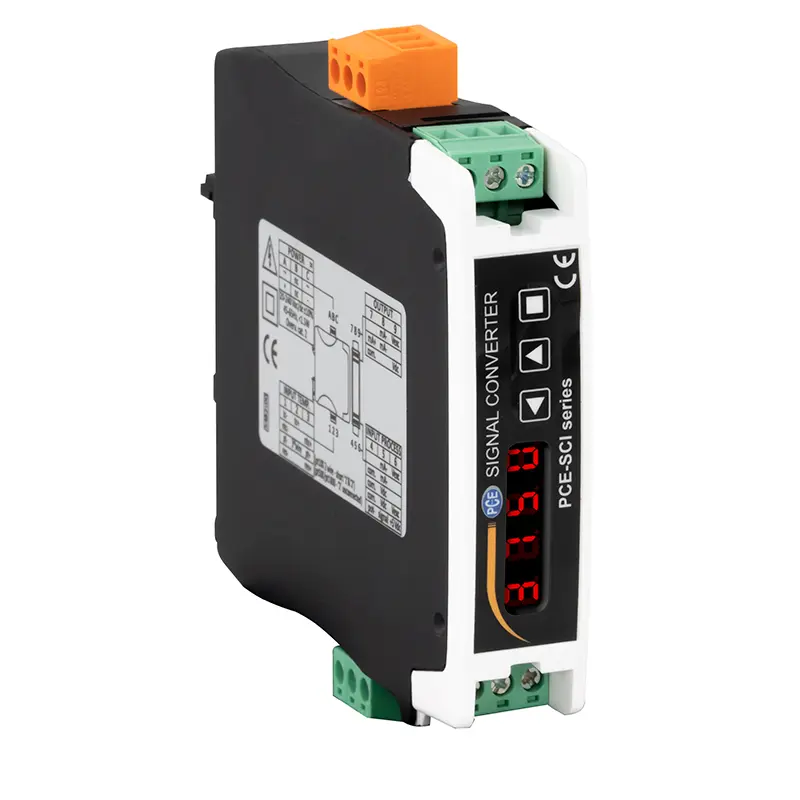

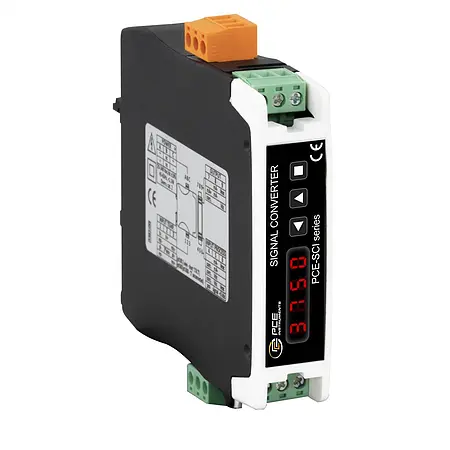

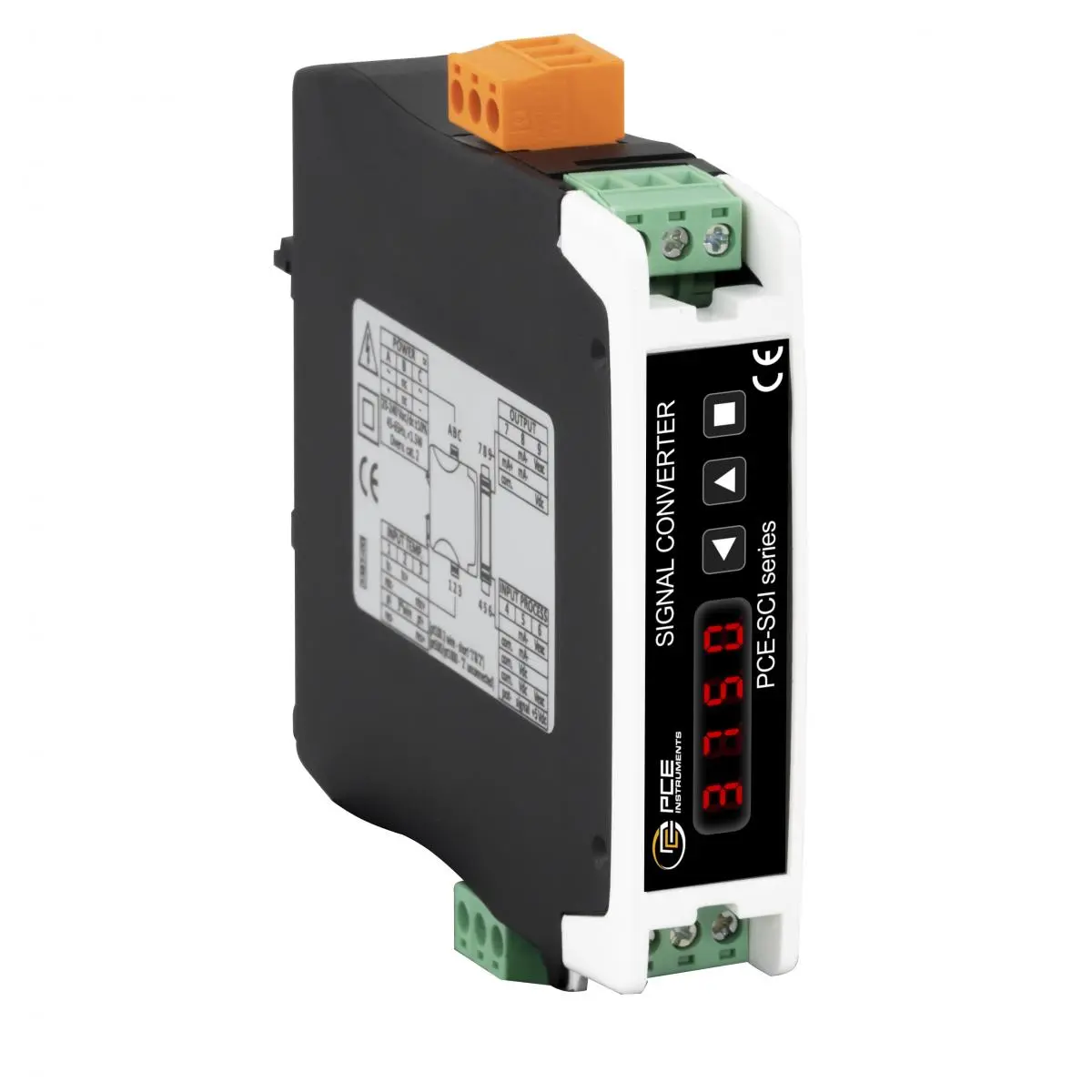

Signalwandler Strom - Spannung - Temperatur

Signalwandler mit über 100 einstellbaren Kombinationen / analoge Eingangssignale (0 ... 10 V, 4 ... 20 mA, Pt100, Thermoelemente) in galvanisch getrennte, analoge Normsignale

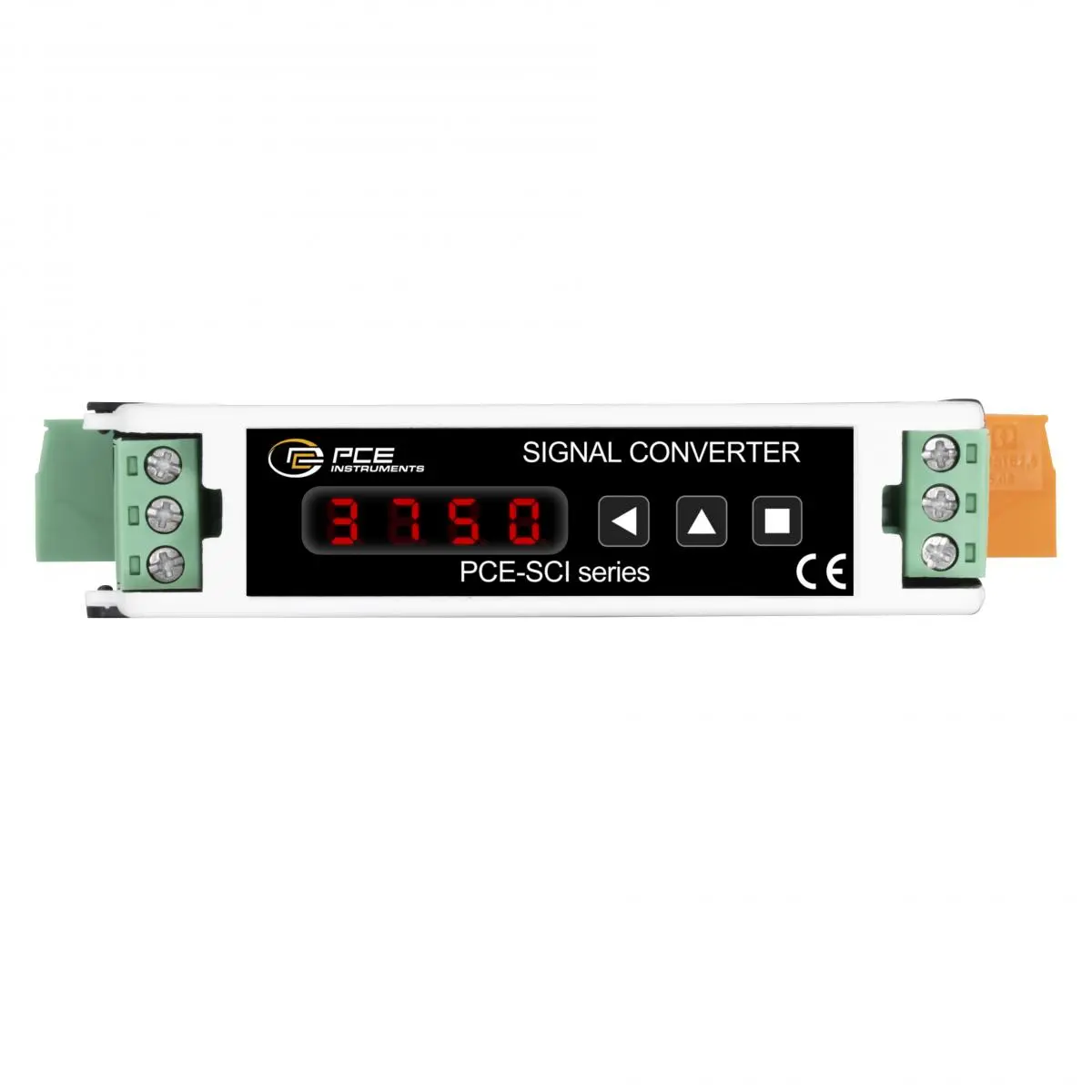

Der Signalwandler wandelt ein analoges Eingangssignal in ein entsprechendes analoges Ausgangssignal. Dabei sind die Ein- und Ausgangssignale vom Signalwandler vollkommen galvanisch getrennt. Die Einstellung des Eingangs- und Ausgangsbereichs erfolgt über zwei Taster. Die Art der Einstellung wird auf einem internen LED Display angezeigt.

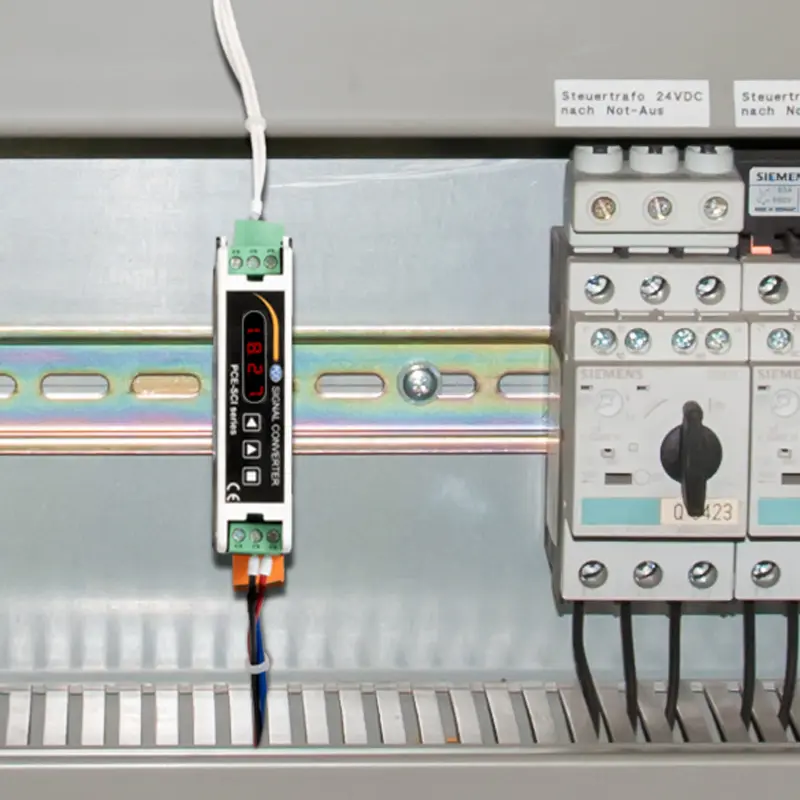

Über 100 verschiedene Kombinationen von Ein- und Ausgang, sowie die freie Skalierung innerhalb der eingestellten Bereiche, machen diesen Signalwandler zu einem universell einsetzbaren Gerät und ersparen eine teure und aufwendige Lagerhaltung unterschiedlicher Typen. Da Ein- und Ausgangsbereich auch identisch eingestellt werden können, kann der Signalwandler auch zur galvanischen Entkopplung verwendet werden. Der Signalwandler wird einfach auf eine C- oder Hutschiene geschnappt. Betrieben werden kann der Signalwandler mit einer Spannung zwischen 18 ... 265 V AC/DC.

Merkmale

- über 100 Kombinationen vorwählbar

- frei skalierbar

- in weniger als 5 min. in Betrieb

- wandelt analogen Eingangsbereich

- komplett galvanische Trennung

- Spannungsversorgung 18 ... 265 V AC/DC

Spezifikation


Eingang	Messbereich	Genauigkeit	Überlast

Prozessstrom	4 ... 20 mA	< 0,3 % v. Mb.	max. 25 mA
Prozessspannung	0 ... 10 V	< 0,3 % v. Mb.	max. 25 V DC

Potentiometer 0 ... 100 %	0 ... 500 Ω	< 1 % v. Mb.
	0 ... 20 kΩ

Widerstand	0 ... 2,5 kΩ	< 1 % v.Mb.
	0 ... 5 kΩ
	0 ... 10 kΩ
	0 ... 25kΩ
	0 ... 50 kΩ
	0 ... 100kΩ

NTC(R25=10K; β=3500)	-60 ... 90 °C	<1 % v. Mb
NTC (44006)	-60 ... 90 °C
	0 ... 90 °C

Thermoelement Typ J	0 ... 150 °C	<0,5% v. Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1200 °C

Thermoelement Typ K	0 ... 150 °C	<0,5 % v. Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1350 °C

Thermoelement Typ N	0 ... 150 °C	<1 % v. Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1300 °C

Thermoelement Typ E	0 ... 150 °C	<0,5 % v. Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 900 °C

Thermoelement Typ T	0 ... 100 °C	<1 % v. Mb.
	0 ... 200 °C
	0 ... 300 °C
	0 ... 400 °C

Thermoelement Typ R	0 ... 900 °C	<2 % v. Mb.
	0 ... 1200 °C
	0 ... 1500 °C
	0 ... 1750 °C

Thermoelement Typ S	0 ... 900 °C	<2 % v. Mb.
	0 ... 1200 °C
	0 ... 1500 °C
	0 ... 1750 °C

Pt100 (2- & 3-Leiter)	-200 ... 200 °C	<0,5 % v. Mb.
	-100 ... 100 °C
	-50 ... 50 °C

	0 ... 100 °C	<0,3 % v. Mb.
	0 ... 200 °C
	0 ... 300 °C
	0 ... 400 °C
	0 ... 500 °C
	0 ... 600 °C
	0 ... 700 °C

Pt500	-150 ... 150 °C	<1 % v. Mb.
	0 ... 300 °C
	0 ... 630 °C

Pt1000	-150 ... 150 °C	<1 % v. Mb.
	0 ... 300 °C
	0 ... 630 °C

Ni100	-60 ... 180 °C	<1% v. Mb.
Ni1000	-60 ... 180 °C	<1% v. Mb.

Temperaturdrift	150 ppm/°C
Ansprechzeit	300 ms ( 0 ... 99 % v. Mb)
Ausgang	Aktiv: 4 ... 20 mA; max. Bürde 400 Ω
	Passiv: 4 ... 20 mA; max. 30 V Schleifenspannung
	0 ... 10 V ; max. Bürde 1 kΩ
Einstellung	Interne Tasten
Anzeige	Internes LED Display
Spannungsversorgung	18 ... 265 V AC/DC / 45 ... 65 Hz
Leistungsaufnahme	< 1,5 W
Anschließbarer Kabelquerschnitt	1 ... 2,5 mm²
Schutzkategorie	2
Isolation	2300 Veff (max 60 s)
Schutzgrad	IP30
Montage	35 mm Hutschienenmontage
Betriebsbedingungen	0 ... 50 °C / nicht kondensierend
Lagerbedingungen	-20 ... 70 °C / nicht kondensierend
Aufheizzeit	ca. 15 min.
Abmessungen	106 x 108 x 22,5 mm
Gewicht	ca. 150 g
