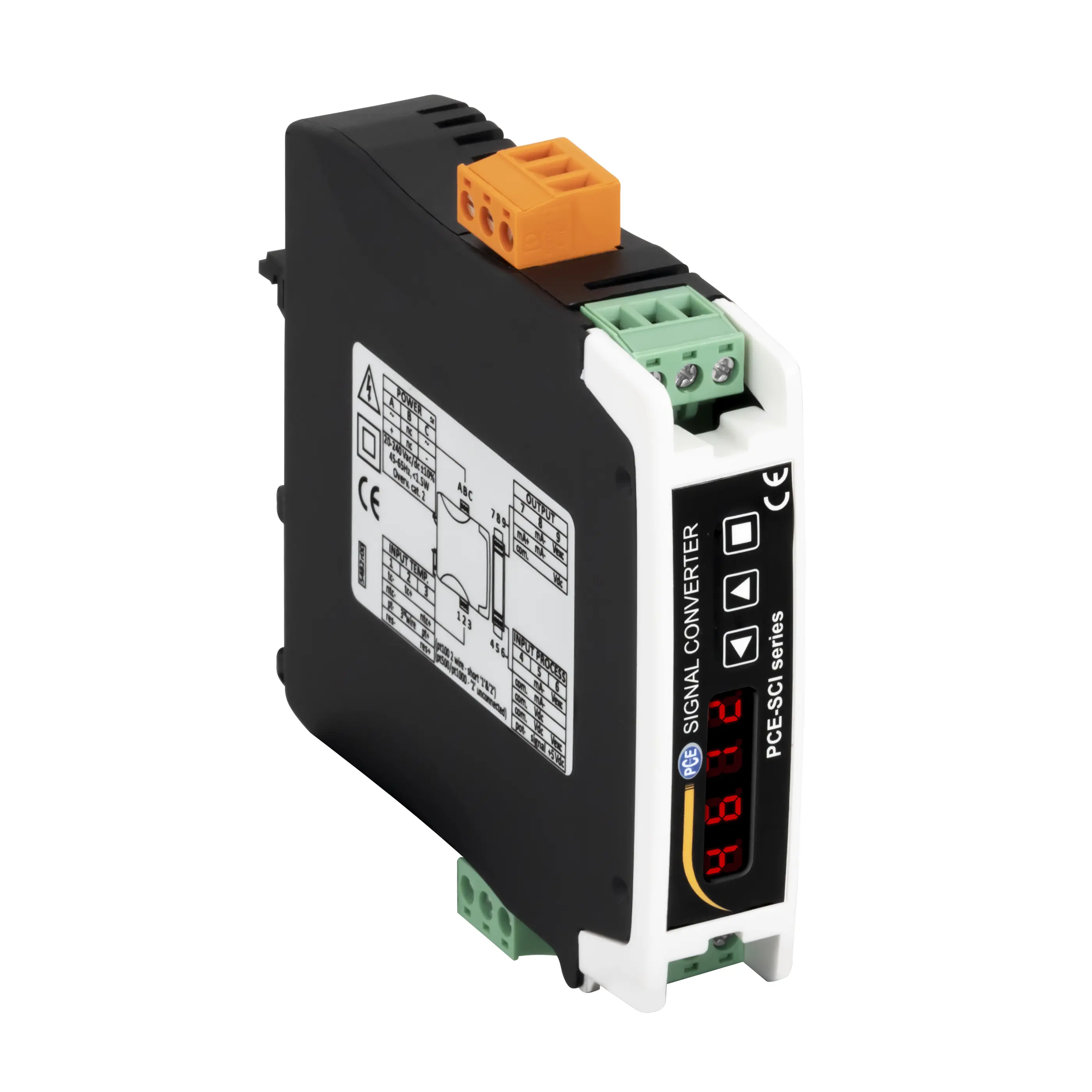

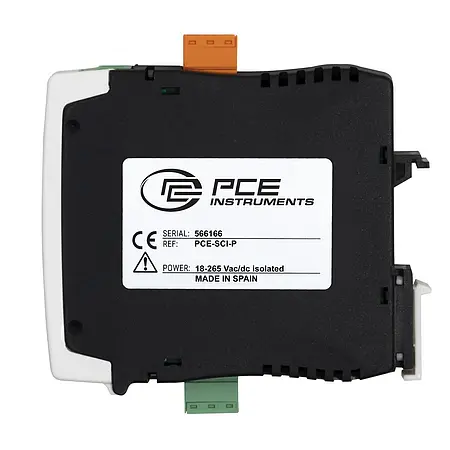

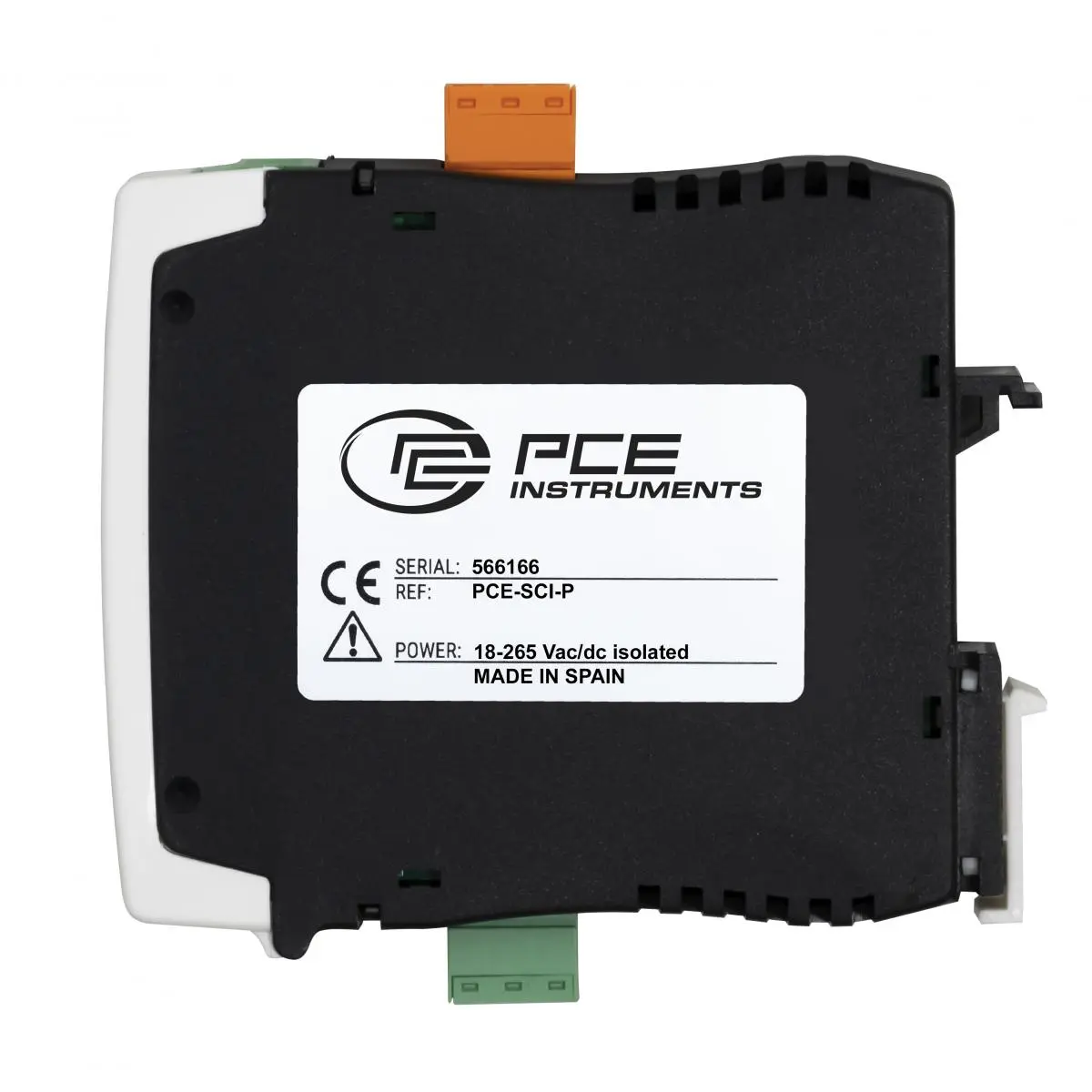

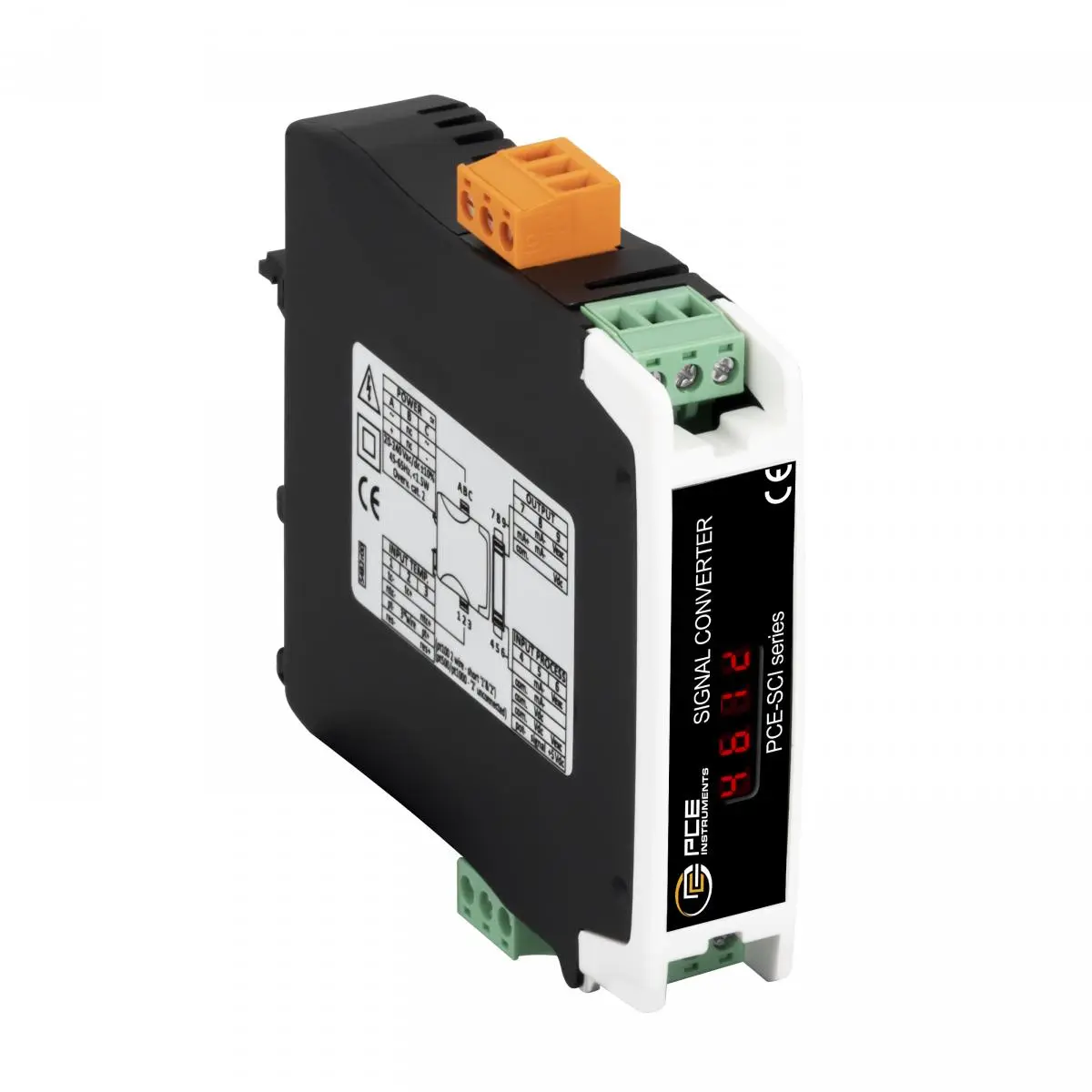

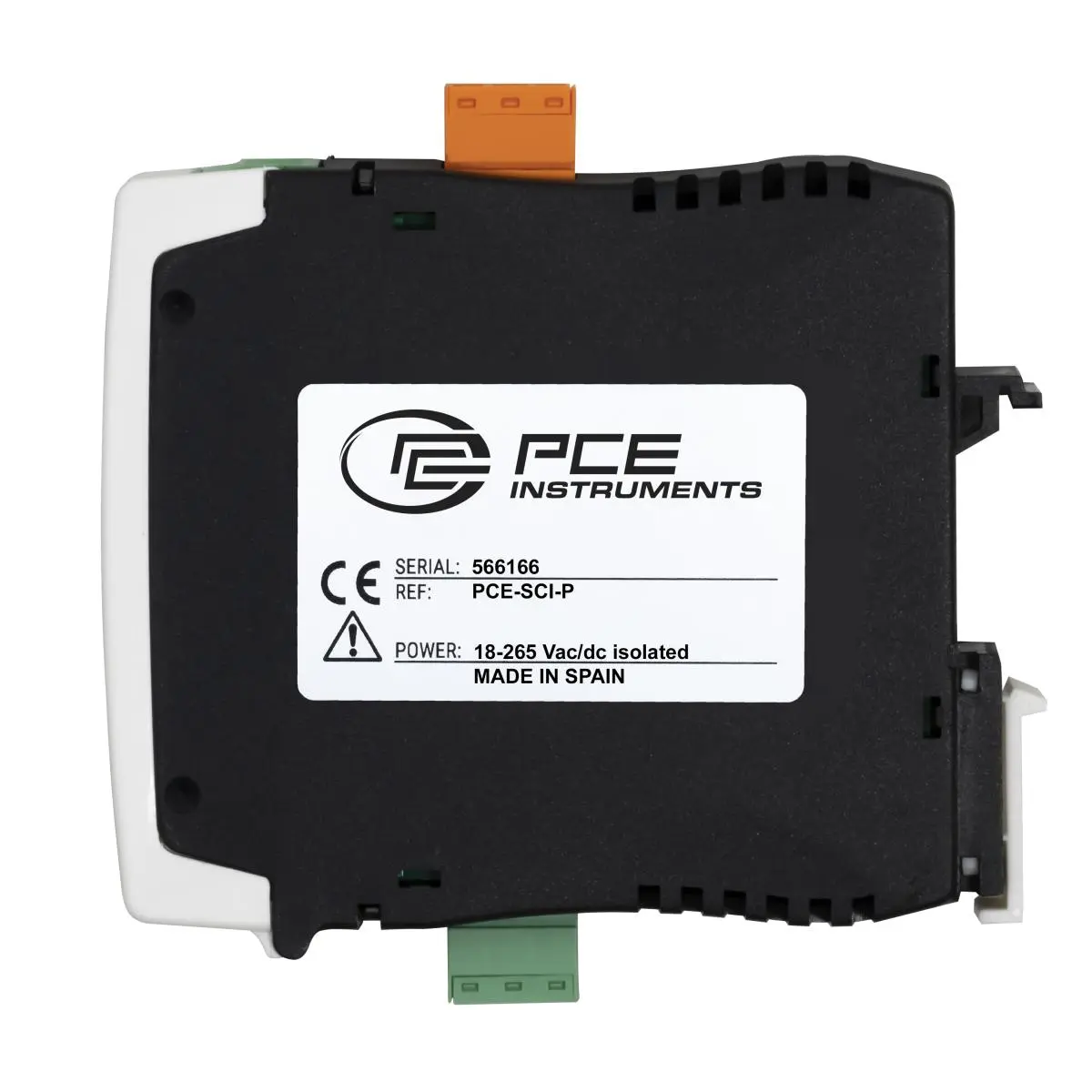

Spannungswandler für Prozesssignale, Temperaturen, Widerstände und Potentiometer. Bietet eine Vielzahl an Konfigurationsmöglichkeiten um Signale zu wandeln. Bei dem Ausgangssignal kann zwischen 4 ... 20 mA und 0 ... 10 VDC gewählt werden.
Konfigurierbar zur Messung von 4 ... 20 mA- und 0 ... 10 VDC-Prozesssignalen, sowohl aktiv als auch passiv. Bei Bedarf stellt der Spannungswandler eine Erregerspannung zur Verfügung, um den Wandler mit Strom zu versorgen. Thermoelemente Typ J,K,N,E,T,R,S,C,B können auch angeschlossen werden. Des Weiteren Thermowiderstände Pt100 (2 und 3 Leiter), Pt500 und Pt1000, mehrere NTC-Fühler, Widerstände und Potentiometersignale.
Der Spannungswandler hat eine universelle Stromversorgung von 18 bis 265 VAC/DC und eine 3-Wege-Isolierung zwischen Eingangs-, Ausgangs- und Stromkreisen.

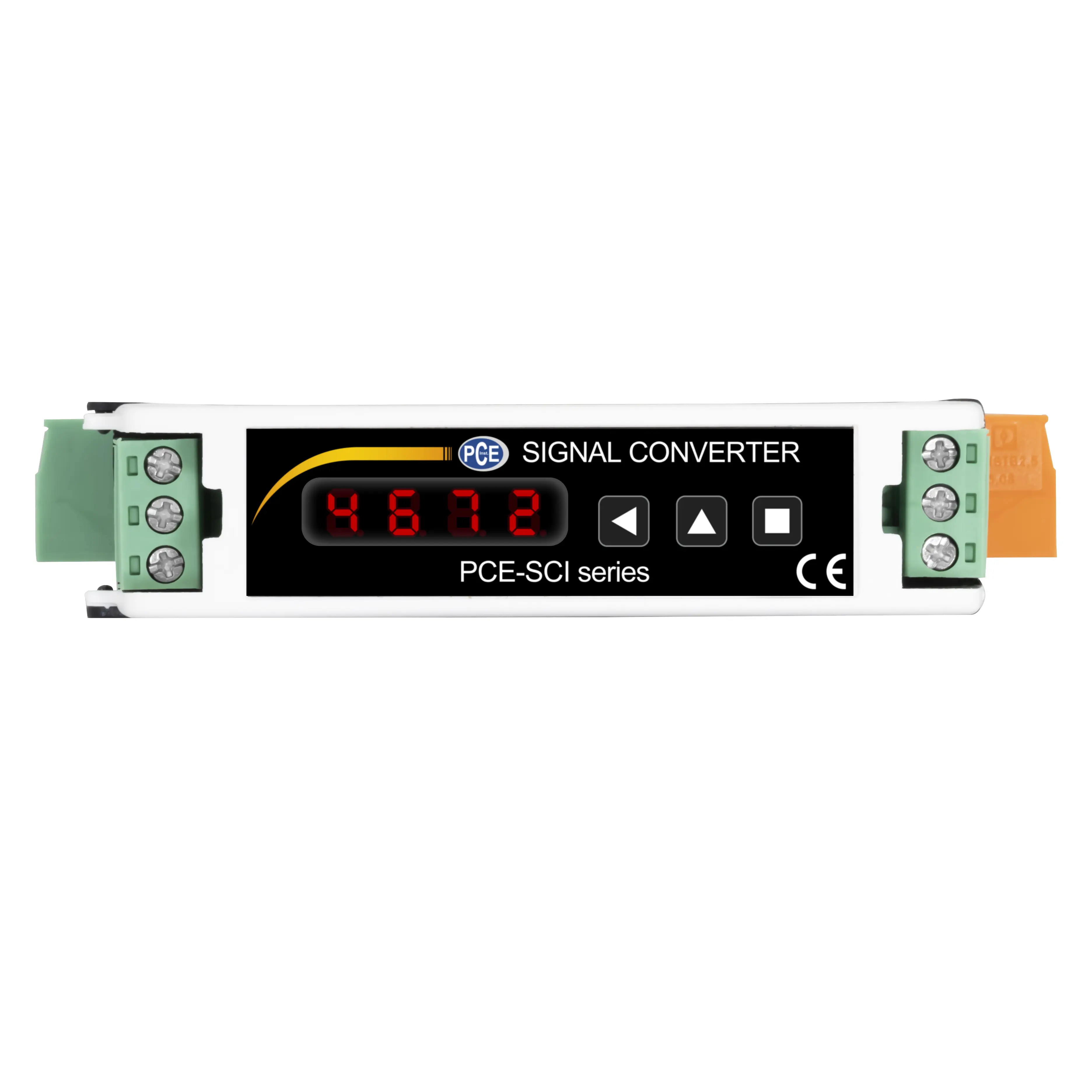

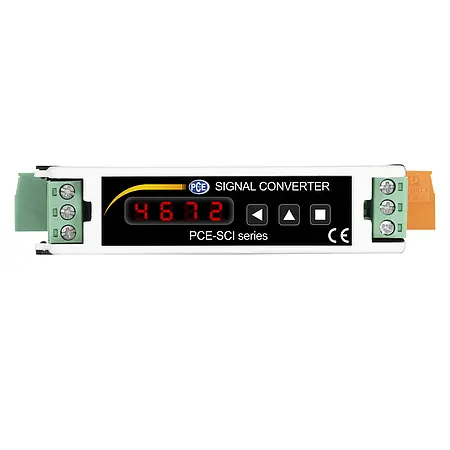

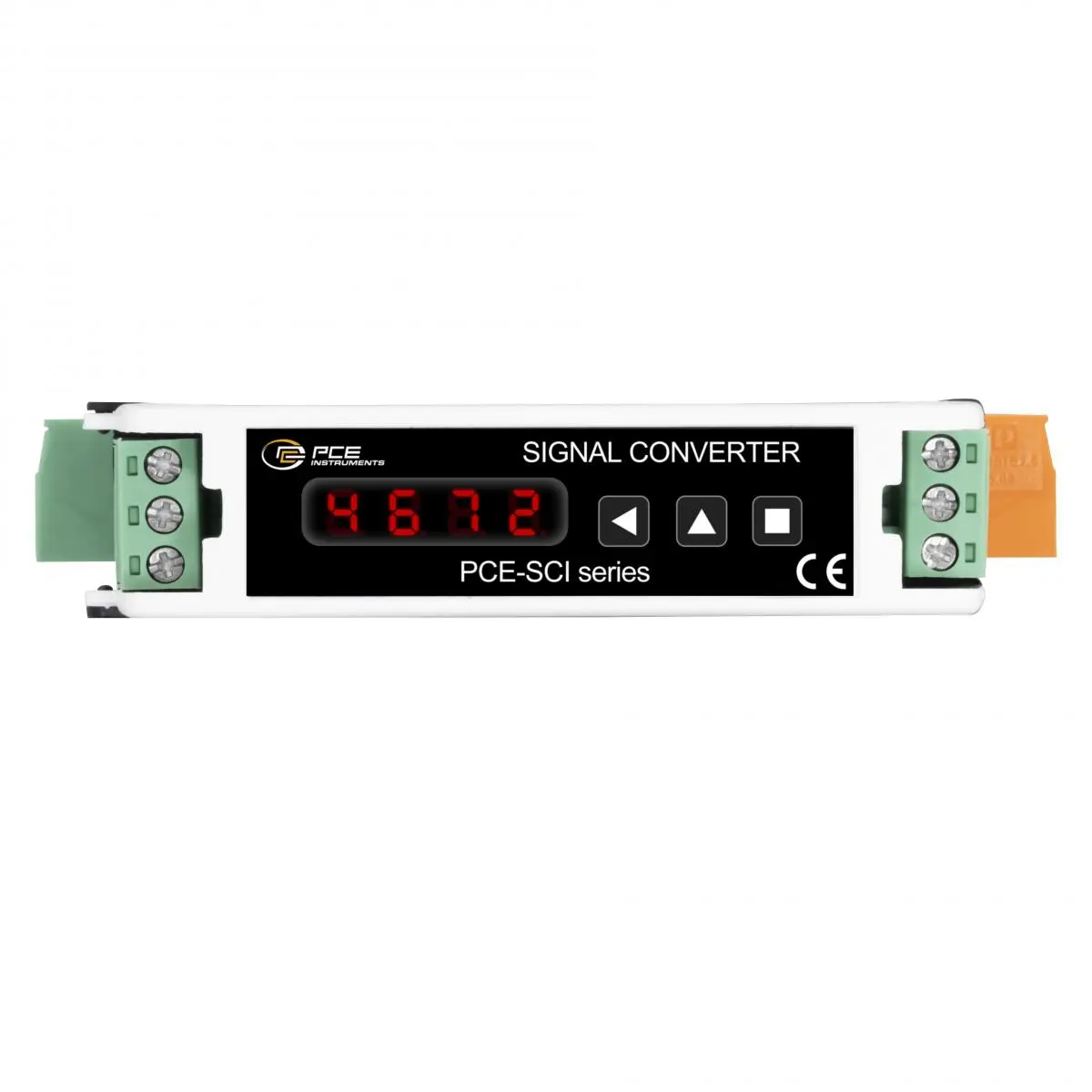

Die Eingangs- und Ausgangssignalbereiche sind über ein Tastenfeld mit Frontdisplay anpassbar. Der Spannungswandler hat eine „Passwort“-Funktion zum Blockieren des unbefugten Zugriffs auf das Konfigurationsmenü. Zudem ein „SOS“-Modus zur Unterstützung bei kritischen Wartungs- und Reparaturarbeiten, ohne den Herstellungsprozess zu beeinträchtigen. Konzipiert für den industriellen Einsatz, mit potenzieller Integration in eine Vielzahl von Anwendungen.
Weitere Details finden Sie in der Bedienungsanleitung unter Dokumente / Downloads.
| Allgemeine technische Daten | |
| Eingänge | 4 ... 20 mA, 0 ... 10 VDC, Pt100 3-Draht, Pt100 2-Draht, Pt500, Pt1000, Thermoelement J, Thermoelement K, Thermoelement T, Thermoelement E, Thermoelement S, Thermoelement R, Thermoelement N, Thermoelement C, Thermoelement B, 0 ... 1 MΩ, 0 ... 1 kΩ, 0 ... 100 kΩ, 0 ... 10 kΩ, pot. nominal 250 Ω ... 15 kΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500 |
| Ausgänge | 4 ... 20 mA, 0 ... 10 VDC |
| Display Typ | 7 Segment, 2 Digits |
| Sicherheitsstandard | CAT II / 300V |
| Montage | 35 mm Hutschienenmontage |
| Isolierung | 3000 Veff für 60 s (Eingang, Ausgang, Versorgung) |
| Menüsprache | Englisch |
| Schutzklasse (Gerät) | IP30 |
| Spannungsversorgung | 24 ... 240 V DC ±10%, 45 ... 65 Hz, isoliert |
| Gewicht | 130 g |
| Abmessungen (L x B x H) | 110 x 22 x 118 mm |
| Betriebsbedingungen | 0 ... 50 °C , 0 ... 95 % r.F |
| Lagerbedingungen | -20 ... 70 °C , 0 ... 95 % r.F |
