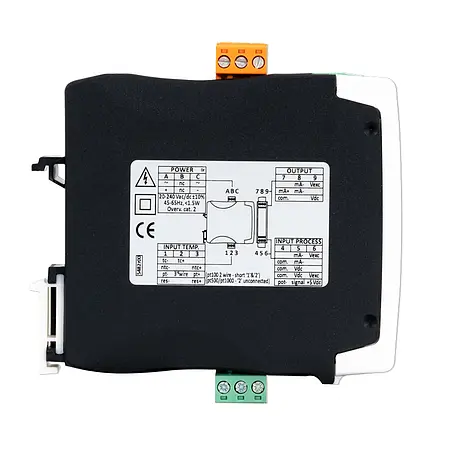

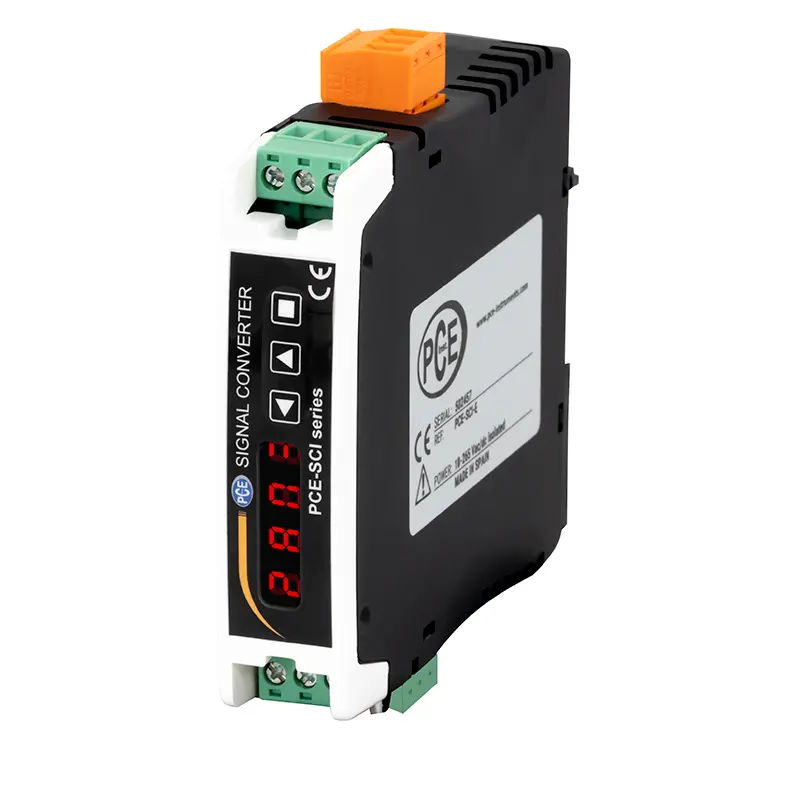

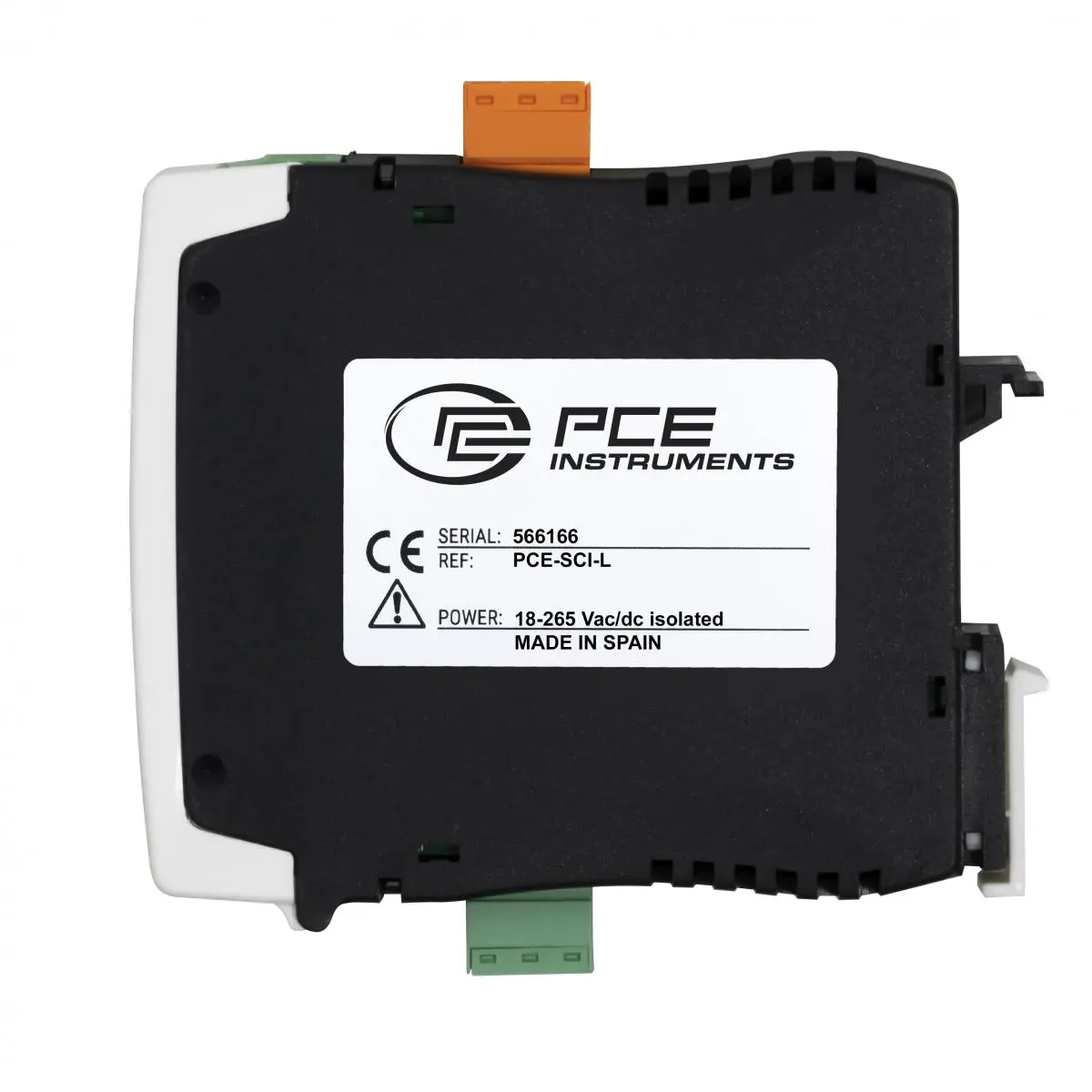

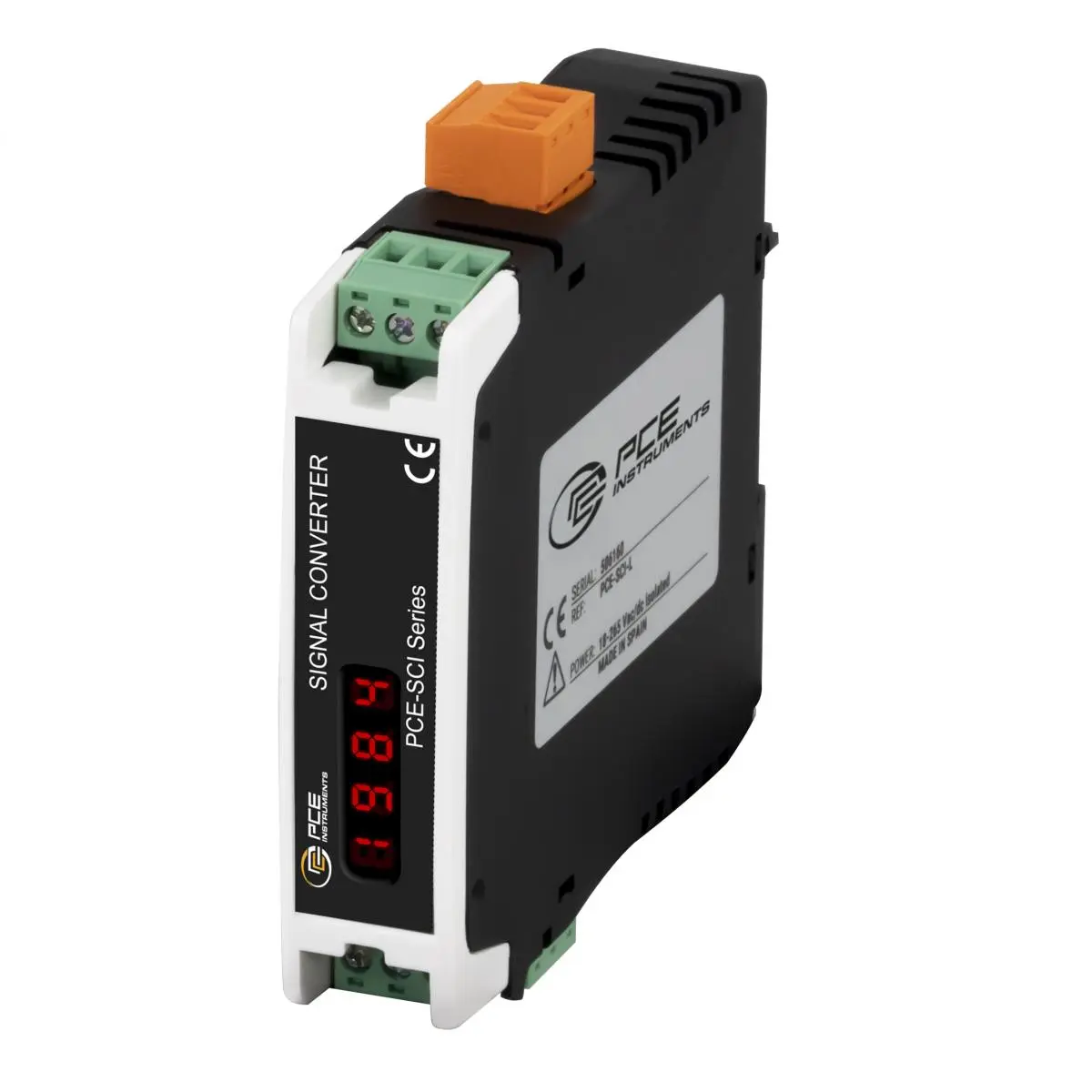

Trennsignalwandler PCE-SCI-L

Best.Nr.: PCE-SCI-L
EAN: 4250348734983
205,90 €
245,02 €
Preis zzgl. Versandkosten*
:
4250348734983
PCE-SCI-L
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Trennsignalwandler für die Hutschienenmontage / Messbereich 0 ... 600 V AC/DC /
Ausgangssignale in 4 ... 20 mA und 0 ... 10 V / konfigurierbar über Tastenfeld /
 Strommessbereich 0 ... 5 A AC/DC / Frequenzmessung

Der Trennsignalwandler hat einen einstellbaren Messbereich von 0 … 600 V AC/DC und kann somit die verschiedensten Spannungen messen. Zum Beispiel ist es möglich den Trennsignalwandler an Versorgungsleitung anzuschließen um die anliegende Spannung zu überwachen. Neben der Spannungsmessung kann der Trennsignalwandler auch den Strom mit einem maximal einstellbaren Messbereich von 0 … 5 A AC/DC direkt messen. Um den Strombereich zu erweitern kann an dem Trennsignalwandler ein Stromwandler angeschlossen werden. Der gemessene Wert wird anschließend vom Trennsignalwandler in ein genormtes analoges 4 … 20 mA oder 0 … 10 V Signal umgewandelt. Somit ist der Trennsignalwandler die ideale Erweiterung einer Prozesssteuerung.

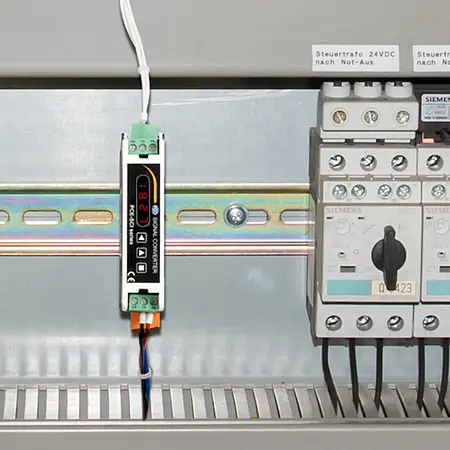

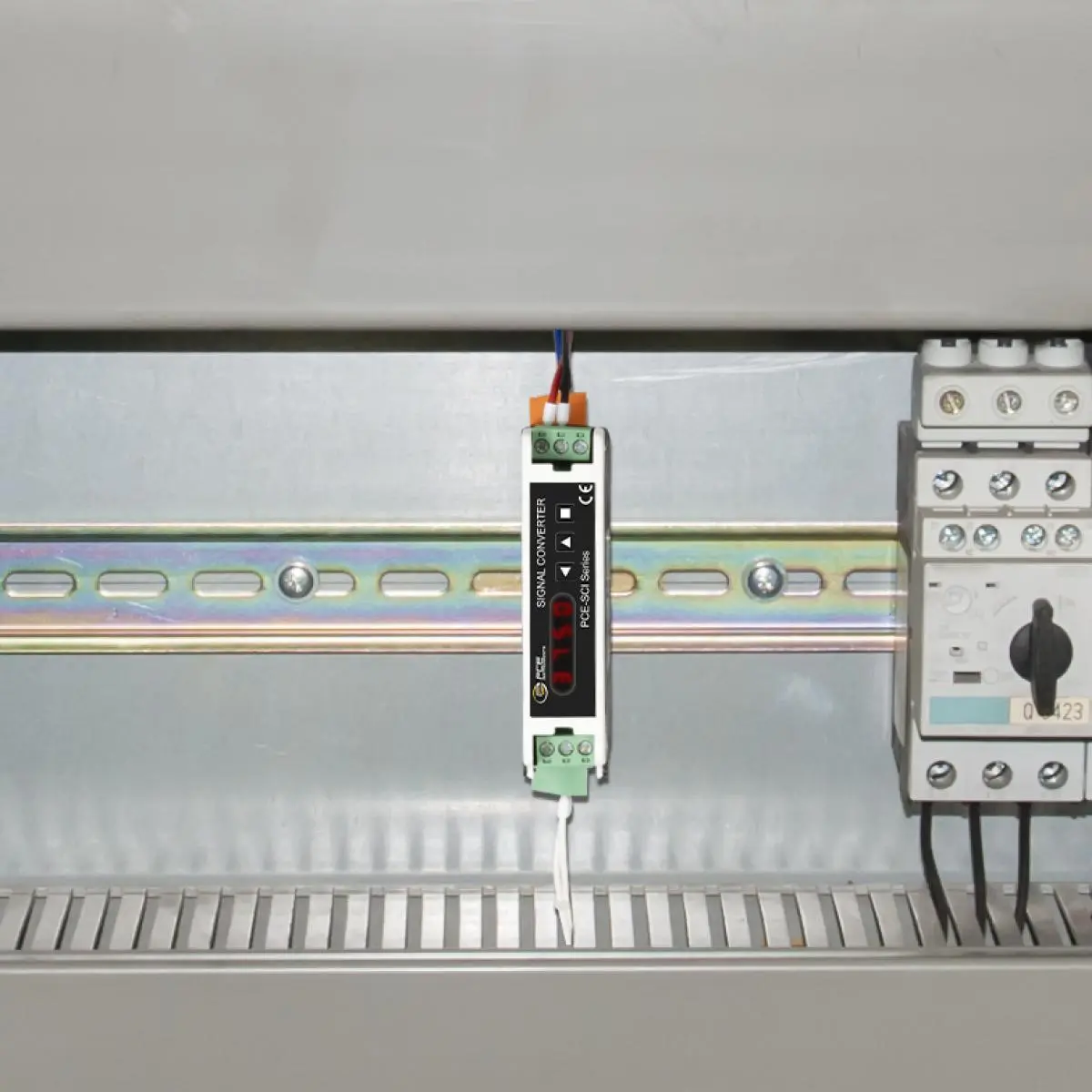

Da Ein- und Ausgangsbereich identisch eingestellt werden können, kann der Trennsignalwandler zur galvanischen Entkopplung verwendet werden. Das Konfigurieren des Trennsignalwandlers erfolgt direkt über das Tastenfeld. Somit wird kein zusätzliches Kabel oder Software für die Einstellungen des Signalwandlers benötigt. Der Trennsignalwandler wird auf einer DIN Hutschiene montiert. Betrieben wird der Signalwandler mit einer Spannung von 18 ... 265 V AC/DC bei einer Frequenz von 45 ... 65 Hz.

Merkmale

- Hutschienenmontage
- Messbereich 0 ... 600 V AC/DC
- aktives und passives Ausgangssignal

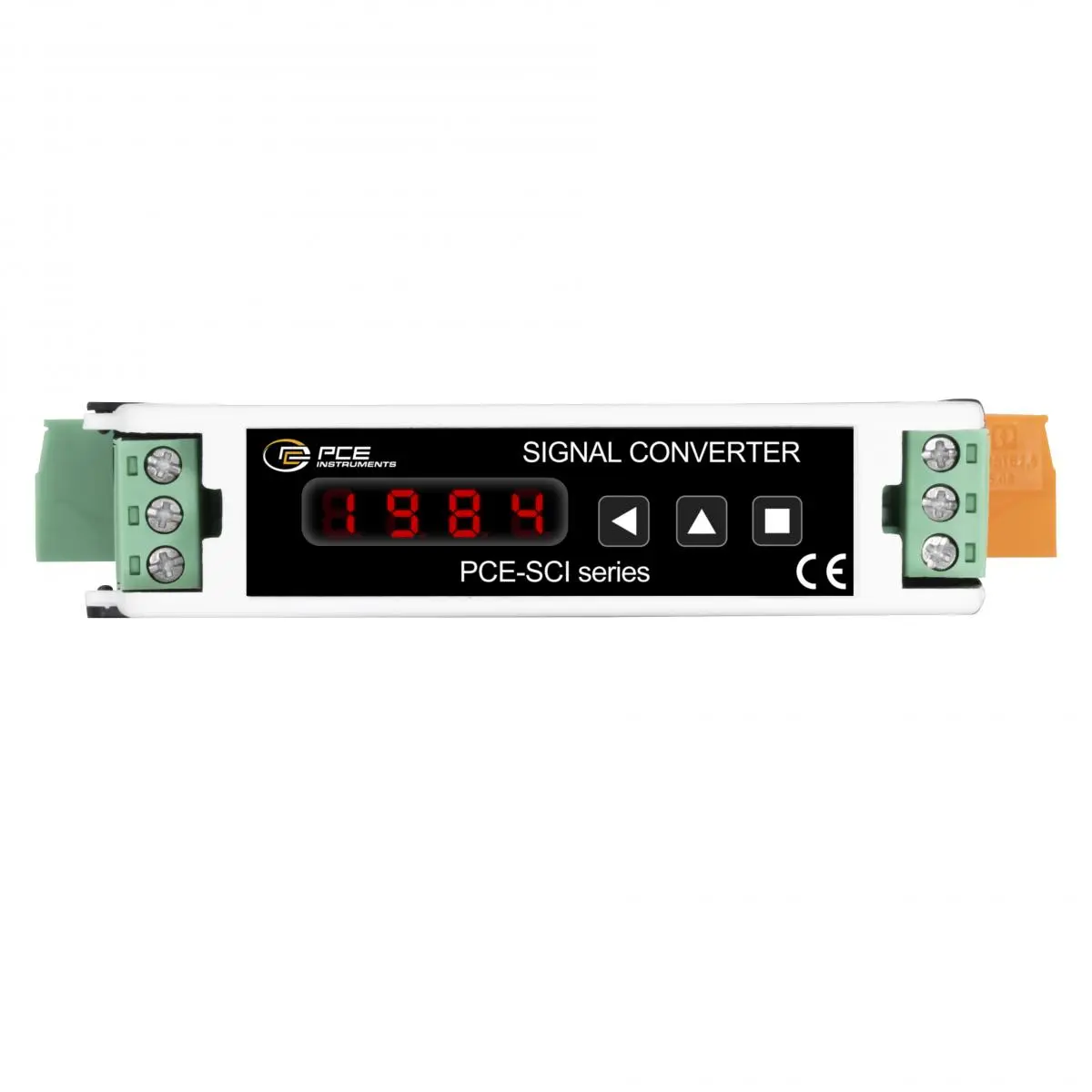

- Display und Tastenfeld zur Konfiguration
- Frequenzmessung
- Messbereich 0 ... 5 A AC/DC

Spezifikation


Eingangssignale
Wechselspannung
Einstellbare Messbereiche0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
 150 / 300 / 450 / 600 V AC,
 0 ... 50 / 60 / 75 / 100 / 150 /
 200 / 300 / 500 mV AC
Genauigkeit<0,3 % v. Mb.
Maximales Eingangssignal800 V AC bei den Messbereichen 10 ... 600 V AC,
 50 V AC bei den Messbereichen 50 mV AC ... 2 V AC
Messwiderstand13 MΩ bei den Messbereichen 10 ... 600 V AC,
81 KΩ bei den Messbereichen 50 mV AC ... 2 V AC
MessartTrue RMS
SchutzkategorieCAT-II 300 V AC
Gleichspannung
Einstellbare Messbereiche unipolar0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
 150 / 300 / 450 / 600 V DC,
 0 ... 50 / 60 / 75 / 100 / 150 /
  200 / 300 / 500 mV DC
Einstellbare Messbereiche bipolar±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100
 / ±150 / ±300 / ±450 / ±600 V DC,
 ±50 /± 60 / ±75 / ±100 / ±150 /
  ±200 / ±300 / ±500 mV DC
Genauigkeit<0,2 % v. Mb.
Maximales Eingangssignal800 V DC bei den Messbereichen 10 ... 600 V DC,
 50 V DC bei den Messbereichen 50 mV DC ... 2 V DC
Messwiderstand13 MΩ bei den Messbereichen 10 ... 600 V DC,
 81 KΩ bei den Messbereichen 50 mV DC ... 2 V DC
Wechselstrom
Einstellbare Messbereiche0 ... 1 / 2 / 3 / 4 / 5 A AC,
 0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Genauigkeit<0,3 % v. Mb.
Maximales Eingangssignal7 A AC bei den Messbereichen
 300 mA AC ... 5 A AC (für maximal 7 Sekunden),
 150 mA AC bei den Messbereichen
 5 mA AC ... 75 mA AC
Messwiderstand20 mΩ bei den Messbereichen 300 mA AC ... 5 A AC,
 3,33 Ω bei den Messbereichen 5 mA AC ... 75 mA AC
Gleichstrom
Einstellbare Messbereiche0 ... 1 / 2 / 3 / 4 / 5 A DC,
 0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Genauigkeit<0,2 % v. Mb.
Maximales Eingangssignal7 A DC bei den Messbereichen
 300 mA DC ... 5 A D (für maximal 7 Sekunden),
 150 mA DC bei den Messbereichen
 5 mA DC ... 75 mA DC
Messwiderstand20 mΩ bei den Messbereichen 300 mA DC ... 5 A DC,
 3,33 Ω bei den Messbereichen 5 mA DC ... 75 mA DC
Frequenz
Einstellbare Messbereiche für Spannung          0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Einstellbare Messbereiche für Strom0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Genauigkeit<0,2 % v. Mb.
Reaktionszeit
AC Signale<350 ms typisch 0 ... 99 %
DC Signale<90 ms typisch 0 ... 99 % ohne Filter
 <175 ms typisch 0 ... 99 % mit 50 / 60 Hz Filter
 <350 ms typisch 0 ... 99 % mit 50 und 60 Hz Filter
Ausgangssignale
Stromausgang aktiv4 ... 20 mA mindestens 0 mA und maximal <22 mA
Stromausgang passiv4 ... 20 mA maximal 30 V DC
Spannungsausgang0 ... 10 V DC
 mindestens 0 V DC und maximal <11 V DC
BürdenwiderstandStromausgang maximal <400 Ω
 Spannungsausgang mindestens >1 KΩ

Weitere Spezifikationen
Alle Genauigkeiten beziehen sich auf eine Umgebungstemperatur von 25 °C
Thermischer Drift150 ppm / °C
Spannungsversorgung18 ... 265 V AC/DC isoliert
 ( 20 ... 240 V AC/DC ±10 %)
Frequenz45 ... 65 Hz
Leistungsaufnahme<1,5 W
Leiterquerschnitt1 ... 2,5 mm²
ÜberspannungskategorieCAT-II
Isolation3000 Veff für 60 Sekunden
SchutzklasseIP30
AufprallschutzIK06
Betriebsbedingungen0 ... 50 °C, 0 ... 95 % r. F., nicht kondensierend
Lagerbedingungen-20 ... 70 °C, 0 ... 95 % r. F., nicht kondensierend
Aufwärmzeit15 Minuten
Maximale Arbeitshöhe2000 Meter
MontageStandard DIN Hutschiene 35 x 7,5 mm
Anschlusssteckbare Schraubklemme (Raster 5,08 mm)
GehäusematerialPolyamid V0
Abmessungen106 x 108 x 22,5 mm
Gewicht<150 g


Lieferumfang

1 x Trennsignalwandler PCE-SCI-L
1 x Bedienungsanleitung
