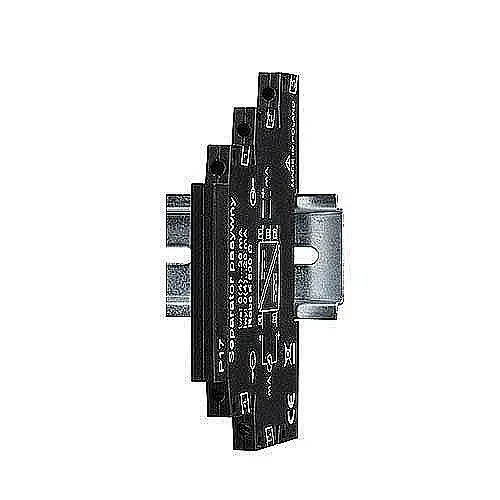

Trennwandler Strom PCE-P17I

Best.Nr.: PCE-P17I

EAN: 4250348710574

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

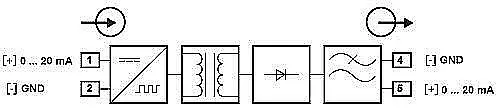

Trennwandler zur galvanischen Trennung von 0 ... 20 mA Signalen / Speisung über Stromschleife / nur 6 mm breit / Hutschienenmontage

Der Trennwandler PCE-P17I wird eingesetzt wenn Signale galvanisch von einander getrennt werden müssen. Der Trennwandler PCE-P17I trennt zum Beispiel miteinander verbundene Massen. Oft sind bei Messwandlern oder Messumformern ohne Trennwandler die Massen mit einander verbunden. Dies hat zur Folge, dass Messfehler durch Signalüberlagerungen auftreten. Der Trennwandler verhindert, dass dieses Problem auftritt. Der Trennwandler wird oft eingesetzt um beide Stromsignale von dem PCE-P18 zu nutzen. In Kombination kann der Trennwandler dann die Messsignale an auf den PCE-KD5 geben. Hier werden dann die vom Trennwandler PCE-P17I galvanisch von einander getrennten Signale sauber verarbeitet.

Merkmale

- galvanische Trennung von 0 ... 20 mA Signalen

- Speisung über Stromschleife

- geringe Einbaubreit

- Montage auf DIN-Schiene

- Filtert hochfrequente Störsignale

- einfacher Aufbau

Spezifikation

Technische Daten Trennwandler PCE-P17I
Eingangssignal	0 ... 20 mA (4 ... 20 mA)
Reaktionsstrom	ca. 150 µA
max. Eingangsstrom	40 mA
Eingangswiderstand	50 ... 110 Ω
Ausgangssignal	0 ... 20 mA (4 ... 20 mA)

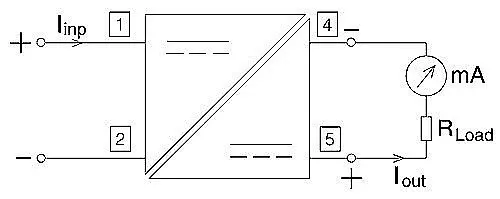

Belastung (RLoad)	0 Ω ... 100 Ω (max. 500 Ω)
Leiterquerschnitt	0,2 mm² ... 2,5 mm² (AWG24-12)
Montagebreite	6,2 mm
Gewicht	80 g
Umgebungstemperatur	- 20 °C ... + 65 °C
Umgebungsluftfeuchte	< 95 % nicht Kondensierend
