Ampèretang PCE-GPA 62

Best.nr.: PCE-GPA 62

EAN: 4250348708014

Toebehoren

Kalibratie certificaat voor de PCE-GPA 62

183,50 €

Beschrijving

Netwerk analyser / vermogensmeter en energiemeter (real-time) met data logging, grafisch scherm, interface voor PC en software

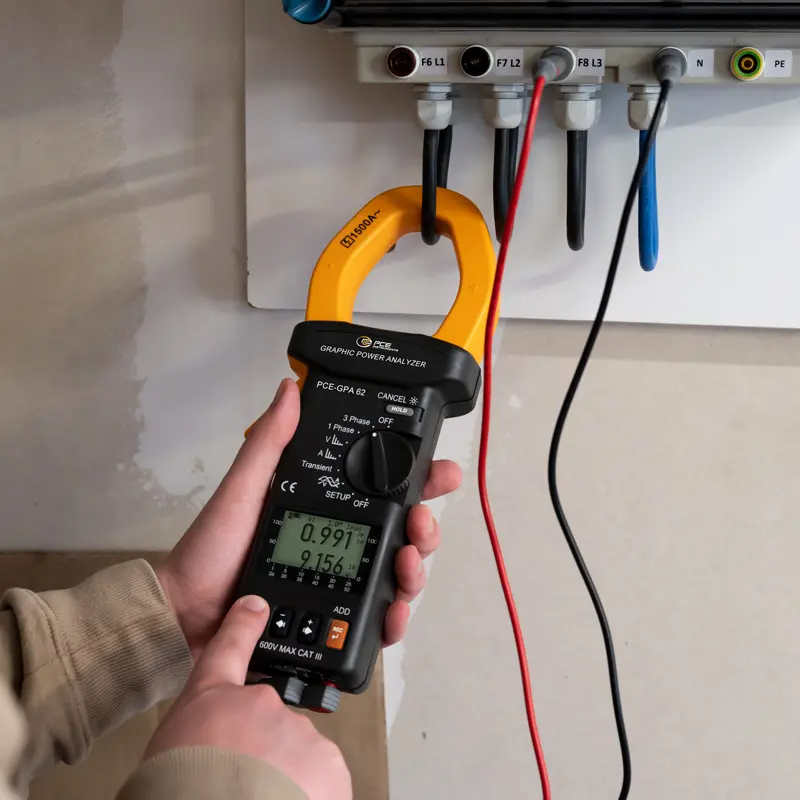

De driefasige harmonische analyser PCE-GPA 62 (Graphic Power Quality Analyzer) PCE-GPA 62 dient voor het meten van een of drie fasen van het actieve, reactieve en schijnbare vermogen, de vermogensfactor, de fasehoek, de energie, spanning, stroom en de pieken en harmonischen tot en met de 50e harmonische golfvorm. Het ingebouwde grafische scherm geeft u optimaal de waarden van de netwerk analyser. De gemeten waarden kunnen worden geregistreerd en vervolgens worden overgebracht naar de PC om geanalyseerd te worden. De PCE-GPA 62 is een professioneel handheld apparaat waarmee u vele parameters kunt bepalen. Dankzij de achtergrond verlichting van het scherm, kunt u de waarden nauwkeurige aflezen, zelfs als de lichtomstandigheden niet optimaal zijn. Hoewel de harmonische analyser met een fabriekskalibratie wordt geleverd, kan hij optioneel in het laboratorium worden gekalibreerd en volgens de ISO worden gecertificeerd (met de eerste bestelling voor de jaarlijkse herkalibratie).

Kenmerken

- Realtime controle, spannings- en
stroomregistratie en meting (rëel
effectief)
- Hij meet de vermogensfactor en de
fasehoek, de frequentie, de energie,
het actieve, reactieve en schijnbaar
vermogen (1-fasig of 3-fasig in
symmetrisch netwerken).

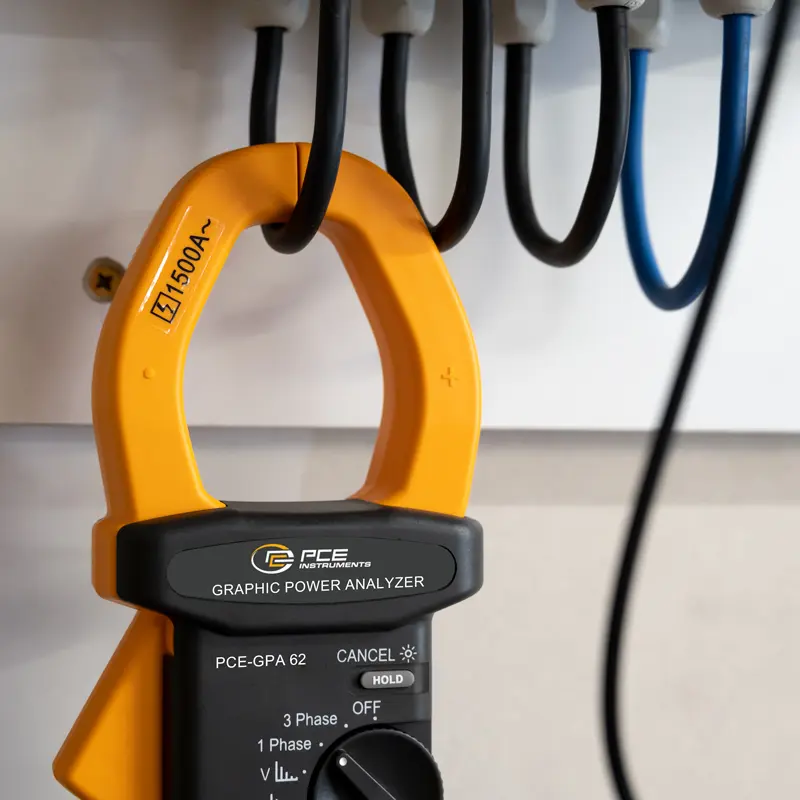

- Maximale diameter van de geleider: 55 mm
- Grafisch scherm
- Automatische uitschakeling na 15
minuten. (deze functie kan worden
uitgeschakeld)
- Optionele ISO-kalibratie

Specificaties

Technische specificaties van de 3 in 1 harmonische analyser PCE-PCM1
Meetwaarden	Meetbereiken / Nauwkeurigheid / Resolutie
Spanningsmeting	4,0 ... 600,0 V reële effectieve waarde
Spanningspieken (> 10V)	± 0,5% van de waarde ± 5 digits / 0,1 V 50 Hz - 60 Hz / ± 5% ± 50 digits
Stroommeting	4,0 ... 1500.0 A reële effectieve waarde
Stroompieken (> 20A)	50 Hz - 60 Hz / ± 5% ± 50 digits
Actief vermogen P	10 W ... 9999 kW in 5 meetbereiken ± 1% van de waarde + 20 digits (> 20 V en > 20 A) ± 2% van de waarde + 40 digits ( > 20 V en > 20 A) 0,1 W ... 1 kW afhankelijk van het meetbereik
Schijnbaar vermogen S	10 VA ... 9999 kVA in 5 meetbereiken ± 1% van de waarde + 20 digits (> 20 V en> 20 A) ± 2% van de waarde + 40 digits (> 20 V en> 20 A) 0,1 VA ... 1 kVA al naar gelang het meetbereik
Reactief vermogen Q	10 var ... 9999 kVAr in 5 meetbereiken ± 1% van de waarde + 20 digits (> 20 V en> 20 A) ± 2% van de waarde + 40 digits (> 20 V en> 20 A) 0,1 VAr ... 1 kVAr al naar gelang het meetbereik
Vermogensfactor PF	0,000 ... 1,000 ± 0,04 (>20 V >20 A) / 0,001 ± 0,1 (>20 V >20 A) / 0,001
Fase Hoek	-180 ... +180 / ±1 / 0,1 0 ... +360 / ±1 / 0,1
Frequentie meting (U> 50 V)	46 ... 65 Hz ±0,3 Hz / 0,1 Hz
Actieve energie	0 ... 999.999 kWh ± 1% van de waarde + 20 digits
Schijnbaar vermogen	0 ... 999.999 kVAh ± 1% van de waarde + 20 digits
Reactief vermogen	0 ... 999.999 kVarh ± 1% van de waarde + 20 digits
Harmonischen in de spanning (relatief) 50 - 60 Hz > 80 V AC	1 - 20 th / ± 2% / 0,1% 21 - 50 th / ± 4% van de waarde ± 2% / 0,1%
Harmonischen in de spanning (absoluut) 50 - 60 Hz > 80 V AC	1 - 20 th / ± 2% / 0,1% 21 - 50 th / ± 4% van de waarde ± 0,5% / 0,1%
Harmonischen in de stroom (relatief) 50 - 60 Hz > 80 V AC	1 - 20 th / ± 2% / 0,1% 21 - 50 th / ± 4% van de waarde ± 2% / 0,1%
Harmonischen in de stroom (absoluut) 50 - 60 Hz > 80 V AC	1 - 20 th / ± 2% van de waarde ± 0,4 A / 0,1 A 21 - 50 th / ± 4% van de waarde ± 0,4 A / 0,1 A
Totale harmonische vervorming (THD-F) 50 - 60 Hz > 80 V y > 20 A	0,0 - 20% / 2% / 0,1% 20,1 - 100% / ± 6% van de waarde ± 1% / 0,1% 100,1 - 999,9% / ± 10% van de waarde ± 1% / 0,1%
Max. opening van de tang	55 mm
Bereik selectie	automatisch
Overschrijdingsaanduiding	"OL = Overload
Geheugen	50.000 gegevens registers
Interface	USB
Software en data kabel	beiden bij de levering inbegrepen, ze kunnen zowel voor Win 2000, XP en ME gebruikt worden
Scherm	grafisch LCD scherm, 128 x 64 met backlight
Voeding	2 batterijen van 1,5 V AA
Stroomverbruik	ca. 10 mA
Afmetingen	271 x 112 x 46 mm
Gewicht	650 g, inclusief batterijen
Omgevingscondities	85% max. r.v. / -10 ... + 50 °C
Type bescherming / normen	CAT III 600 V / EN 61010-2-032

Leveromvang

Inhoud van de zending van de 3 in 1 harmonische analyser PCE-GPA 62
1 x 3 in 1 harmonische analyser PCE-GPA 62,
2 x geïsoleerd meetpunten, ieder met 2 m kabel, 2 x batterijen,
1 x koffertje,
1 x USB-kabel voor PC,
1 x software (in het Engels) en gebruiksaanwijzingen
