Best.nr.: PCE-HVAC 2-ICA

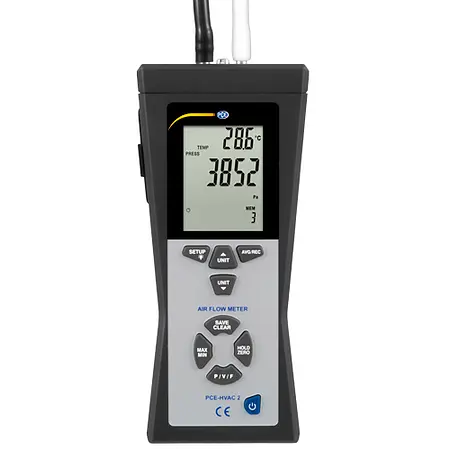

Pitotbuis-anemometer PCE-HVAC 2-ICA incl. ISO-kalibratiecertificaat

ISO-kalibratie
499,90 €
604,88 €
PCE-HVAC 2-ICA
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
Levertijd: maximaal 10 werkdagen

Beschrijving

Pitotbuis-anemometer voor hoge stromingssnelheden met een pitotbuis

voor stromingssnelheden tot 80 m/sec. max. / meting van verschildruk, volumestroom en omgevingstemperatuur / meetwaardegeheugen / incl. software voor realtime dataverwerking

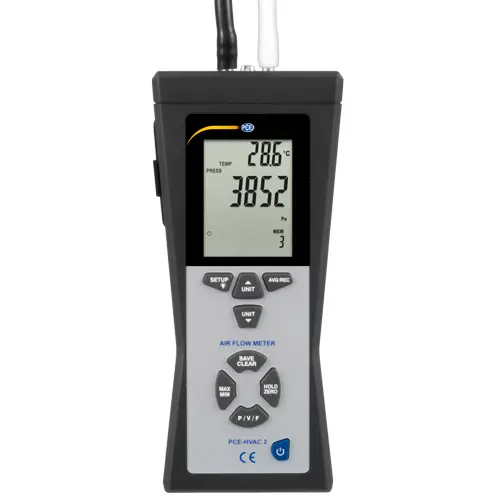

Met deze pitotbuis-anemometer PCE-HVAC 2 kunt u naast de luchtsnelheid tevens de luchtdruk, de luchtstroom en de omgevingstemperatuur bepalen. De pitotbuis-anemometer is uitgerust met een schuin aflopenede pitotbuis. Dit meetprincipe maakt het mogelijk luchtsnelheden tot  80 m/sec. te bepalen in verschillende eenheden (m/s, knopen, km/h, mph, ft/min).
Staurohr-Anemometer mit Pitotrohr in der Anwendung.

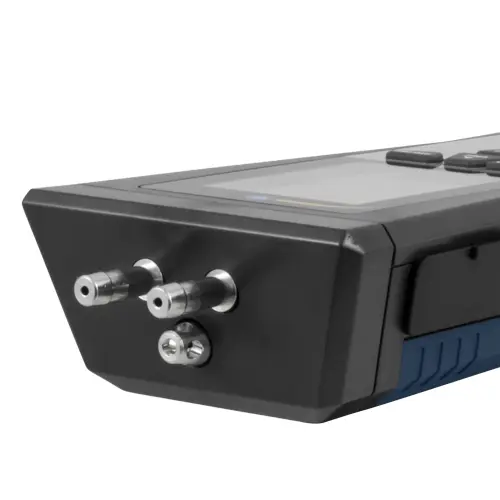

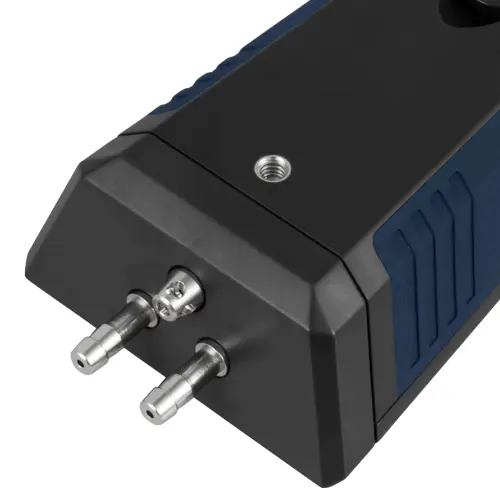

De pitotbuis heeft een lengte van 33,5 cm en een diameter van slechts 8 mm. Hierdoor is het mogelijk dat deze meter ook gebruikt wordt voor nauwe locaties, kleine openingen of kleine buissystemen. De pitotbuis-anemometer PCE-HVAC 2 wordt gebruikt in diverse beroepsgroepen, doordat deze anemometer beschikt over vele meetfuncties. Zo kunt u de meter op een statief monteren, door de schroefaansluiting aan de onderzijde van het apparaat. Hierdoor heeft de bediener twee vrije handen tijdens het gebruik van de pitotbuis-anemometer. De meegeleverde drukslangen van elk 85 centimeter worden aan de bovenzijde van het apparaat gemonteerd en hierna verbonden met de L-vormige pitotbuis.

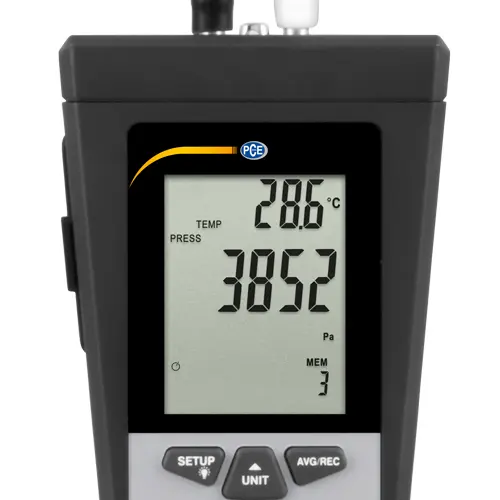

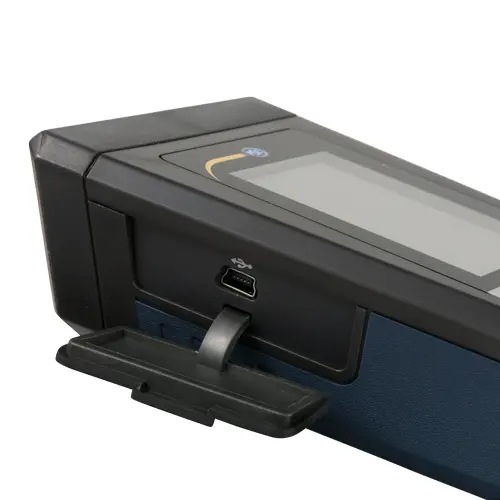

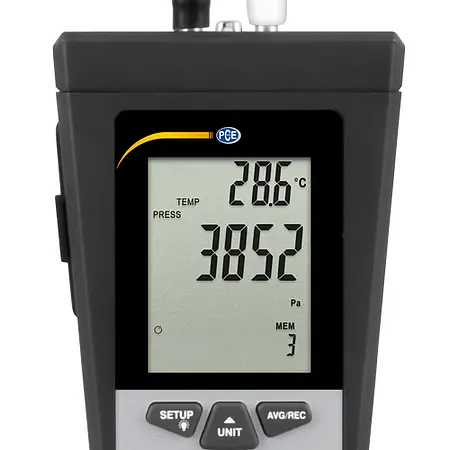

De achtergrondverlichting van het grote display maakt het mogelijk het apparaat te gebruiken op donkere locaties. Het interne meetwaardegeheugen biedt de mogelijkheid 99 meetwaarden per parameter op te slaan. U kunt hierbij ook de min.- en max.-waarden opslaan. Deze opgeslagen waarden kunnen op een later tijdstip op het apparaat zelf, of via de PC geëvalueerd worden. De overdracht naar de PC geschiedt eenvoudig met behulp van een USB-interface. Via deze interface kan tevens een realtime meting doorgevoerd worden. Met de data-holdfunctie kunt u de laatste meetresultaten meteen op het display van de meter bekijken. De auto-off-functie zorgt ervoor dat het meetapparaat zich bij niet-gebruik uitschakelt.

Toepassingen
Lüftungskontrolle mittels Staurohr-Anemometer mit Pitotrohr in der Fabrik.
De pitotbuis-anemometer is een basisinstrument voor de bepaling van de stromingssnelheid van lucht of gas in luchtleidingen en luchtkanalen, welke gebruikt wordt in de airco- en verwarmingstechniek. De veelzijdige functies van de pitotbuis-anemometer maken echter, dat deze ook in diverse andere branches onmisbaar is. Met de PCE-HVAC 2 bent u verzekerd van een robuust meetinstrument, welke u kunt gebruiken in vele verschillende omgevingen. Dit wordt mede mogelijk gemaakt door het ergonomische en robuuste design van de anemometer. Ook bij moeilijke omgevingscondities is de meter flexibel inzetbaar. Deze eigenschappen maken het instrument een betrouwbare tool voor technici, installateurs en experts.

Meetprincipe van de pitotbuis-anemometer

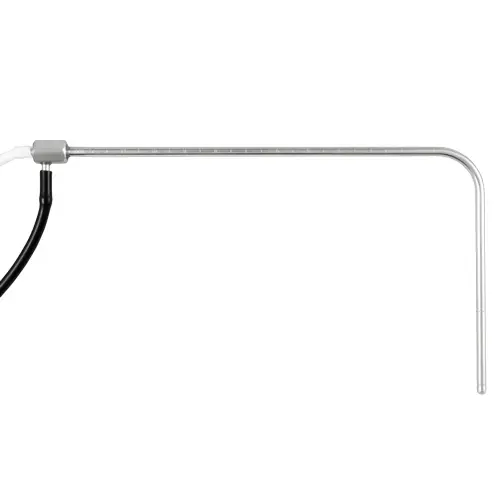

De pitotbuis-anemometer bestaat uit twee essentiële componenten. Dit omvat een verschildrukmeter en een pitotbuis, die ook wordt aangeduid als Prandtl-buis. De pitotbuis is een -meestal- L-vormige metalen buis, die aan de voorzijde is voorzien van een boring. Aan de zijkant bevinden zich meer ringvormige 90 ° gaten. Door kleine kanalen in de metalen buis wordt de op de gaten uitgeoefende druk doorgestuurd naar de verschildrukmeter, waardoor het drukverschil tussen de totale druk en de statische druk kan worden gemeten.

Voor de meting van de luchtsnelheid met de pitotbuis-anemometer wordt de pitotbuis parallel tot de stromingsrichting, alsmede tegen de stromingsrichting in gericht. De aan de voorste opening ontstane totale druk is opgebouwd uit de statistische druk en de dynamische druk. De statistische druk wordt via de gaten aan de zijkant gemeten. Middels het verschil tussen de totale en de statische druk wordt met de aangesloten verschildrukmanometer de dynamische druk bepaald. De dynamische druk is gebaseerd op een snelheidscomponent, die kan worden omgezet in de stroomsnelheid volgens de Bernoulli-vergelijking. De pitotbuis-anemometer is daarom ideaal voor het bepalen van windsnelheden.

Toebehoren / service

Als accessoire voor de pitotbuis-anemometer PCE-HVAC-2 biedt de fabrikant PCE Instruments geschikte pitotbuizen van roestvrij staal aan in verschillende lengten en diameters.

PCE Instruments biedt ook het ISO-kalibratiecertificaat CAL-AM aan voor anemometers, windmeetinstrumenten of windsensoren om te voldoen aan DIN ISO 9000. Kalibratiecertificaten worden specifiek voor klanten uitgegeven, de jaarlijkse herkalibratie kan ook via PCE Instruments worden uitgevoerd.

Kenmerken

- Meting luchtsnelheid, luchtdruk, luchtstroom
- Tevens weergave van omgevingstemperatuur
- Zero functie
- MIN, MAX, AVR, REC en HOLD functie
- LCD met achtergrondverlichting
- Dubbele meetwaardenweergave
- Geschikt voor hoge stromingssnelheden
- Intern geheugen voor 99 meetwaarden
- USB-interface en software
- Realtime meting
- Meting met Pitotbuis
- Drukverschil- en standaardmeting
- ISO kalibratie optioneel verkrijgbaar
- Twee aansluitslangen (ca. 85 cm)
- Verschillende meeteenheden
- Automatische uitschakeling (aan/uit)
- Inclusief ISO-kalibratiecertificaat

Specificaties

Technische specificaties van de pitotbuis-anemometer PCE-HVAC 2

Luchtdruk
Nauwkeurigheid ±0,3 % van de meetwaarde bij 25 °C
Herhaalbaarheid ±0,2 % (max. ±0,5 % van de meetwaarde)
Lineariteit/Hysterese ±0,29 % van de meetwaarde
Drukbereik 5000 Pa
Maximale druk 10 psi
Responstijd ca. 0,5 seconden
Meetbereik 0,7252 psi
50,00 psi
20,07 inH2O
509,8 mmH2O
5000 Pa
Resolutie 0,0001 psi
0,01 mbar
0,01 inH2O
0,1 mmH2O
1 Pa
Selecteerbare eenheden mbar, psi, inH2O, mmH2O of Pa
Luchtsnelheid
Meetbereik 1 ... 80 m/s
200 ... 15733 ft/min
3,6 ... 288 km/h
2,24 ...178,66 MPH
2 ... 154,6 Knoten
Resolutie 0,01 m/s
1 ft/min
0,1 km/h
0,01 MPH
0,1 Knoten
Nauwkeurigheid bij m/s: ±2,5 % van de meetwaarde
bij ft/min, Km/h, MPH en Knopen: afhankelijk van de luchtsnelheid en de grootte van het luchtkanaal
Volumestroom
Meetbereik 0 ... 99999 m³/min
0 ... 99999 ft³/min
Resolutie 0,001 ... 100 m³/min
0,0001 ... 100 ft³/min
Temperatuur
Meetbereik 0 ... +50 °C
+32 ... +122 °F
Resolutie 0,1 °C
0,1 °F
Nauwkeurigheid ±1 °C
±2 °F
Algemeen
Diameter Pitotbuis 8 mm
Lengte meetslangen elk 850 mm
Totale lengte Pitotbuis 335 mm
Weergave lage batterijstand beschikbaar
Voeding 9 V Blokbatterij
Omgevingscondities 0 ... +50 °C / < 90 % r.v. niet condenserend
Opslagcondities -10 ... +60 °C / < 90 % r.v. niet condenserend
Intern geheugen 99 meetwaarden per parameter
Interface USB
Display LC-Display
Behuizingmateriaal ABS-kunststof
Afmetingen Apparaat: 280 x 95 x 45 mm
Buis: 335 mm
Gewicht (incl. Pitotbuis, batterij en meetslangen) 600 g

Leveromvang

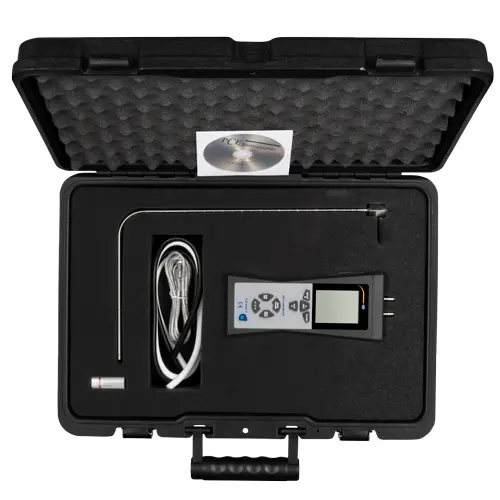

Leveromvang

1 x Pitotbuis-anemometer PCE-HVAC 2,
1 x Pitotbuis,
1 x USB-kabel,
1 x Draagkoffer,
1 x Software,
2 x Verbindingsslang (elk 85 cm),
1 x 9V Blokbatterij,
1 x Gebruiksaanwijzing
1 x ISO-kalibratiecertificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht
