Beschrijving Software / Technische vereisten
Voor onze meetapparatuur heeft u een van onze softwaretools nodig. Onze software wordt gebruikt om de gegevens te evalueren die tijdens de sluitkrachtmetingen worden verkregen. Afhankelijk van welk meetapparaat of evaluatieapparaat u hebt, kunt u verschillende software downloaden.
- PC/laptop Windows 7 of hoger
- Seriële USB-verbinding of Bluetooth-interface
- Meetapparaat
- voor de volgende meettoestellen: Original BIA Class 1, BIA 600, FM 100, FM 200, FM 202,
FM 205, FM 206, FM 207, FM 208, FM 300

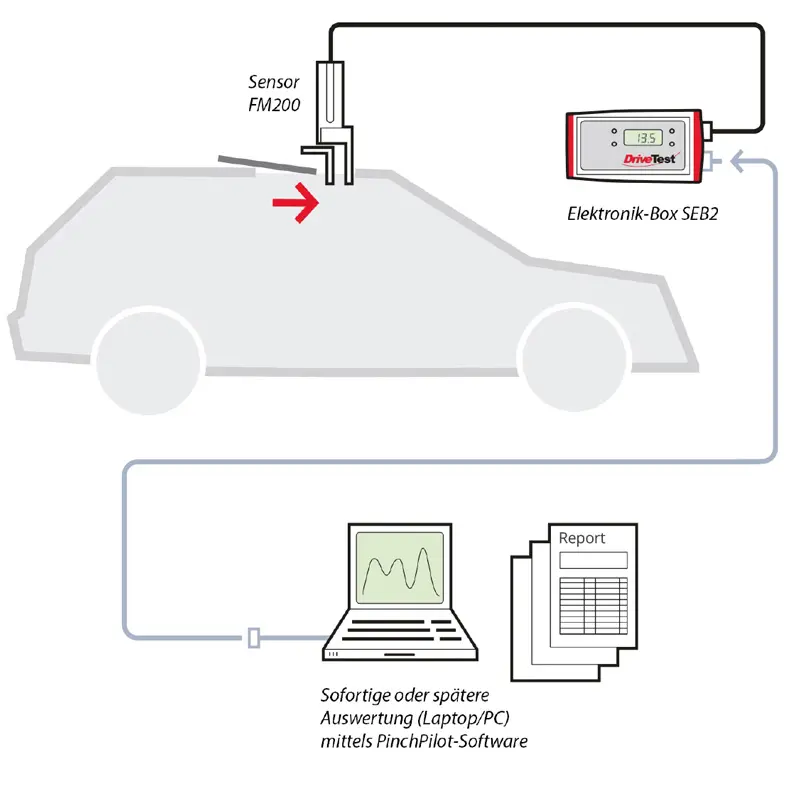

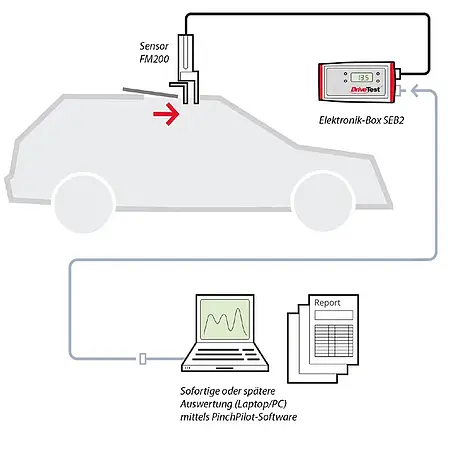

PC software PinchPilot
Onze "PinchPilot"-software wordt gebruikt om de gegevens te evalueren die tijdens de klemkrachtmetingen worden verkregen. Voor het dagelijkse werk is geen extra software nodig.
Uitvoer van gegevens
PinchPilot biedt alle functies die nodig zijn voor routinemetingen. Moeten de gegevens echter in een andere ruimte verder worden verwerkt, dan zijn er verschillende soorten export waaruit u kunt kiezen:
Tekstuitvoer: meetwaarden als numerieke reeks; importeerbaar in bijv. Microsoft Excel
Beeldexport: protocol of afzonderlijk diagram in EMF-formaat; importeerbaar in bijv. Microsoft Word Meetgegevens exporteerbaar als ppdx (XML-formaat) en importeerbaar met onze andere softwaretools voor verdere verwerking.
SQL database: Op verzoek kan een aangepaste SQL interface worden geïmplementeerd.
National Instruments DataPlugin (voor invoer in Diadem of LabView)
Evaluatie volgens de PinchPilot-richtsnoeren
De software evalueert de meetresultaten volgens de richtlijnen van PinchPilot. Deze zijn gebaseerd op toepasselijke regelgeving (wetten, normen, richtsnoeren). Zij bestaan uit een reeks parameters die de toegestane grenswaarden omvatten. De verkregen meetresultaten worden dienovereenkomstig geëvalueerd. Het toegestane bereik is in kleur gemarkeerd in het meetdiagram en maakt een snelle beoordeling van de meting mogelijk. De richtlijnen van PinchPilot worden door ons bijgehouden. Kalibraties door ons omvatten een update van de software en dus ook van de PinchPilot richtlijnen. Met regelmatige kalibratie heeft de gebruiker de zekerheid dat hij altijd test volgens de laatste stand van zaken. Naast de evaluatie volgens de richtlijnen van PinchPilot heeft de gebruiker de mogelijkheid zijn eigen richtlijn te creëren.
Documentatie van de resultaten
Er zijn twee mogelijkheden om de metingen op papier te documenteren: Het meetrapport is een gedetailleerde grafische documentatie van een meetpunt. Het meetrapport is een documentatie van verschillende meetpunten in tabelvorm. Dit kan worden gebruikt om alle metingen op één voorwerp (deur, wagen, enz.) te documenteren.
U kunt de gebruikerstaal zelf instellen: Duits, Engels, Frans, Italiaans en Spaans. De kosten voor een software-upgrade worden gemaakt als er geen licentie beschikbaar is voor de gedownloade versie.
Momenteel kunnen de volgende normen en richtsnoeren worden geëvalueerd:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
