Energiemeter PCE 830-1

Best.nr.: PCE-830-1

EAN: 4250348700407

Toebehoren

Stroomklem set (3 stuks) PCE-6801

649,90 €

Stroomklem set (3 stuks) PCE-6802

661,90 €

Stroomklem set (3 stuks) PCE-3007

695,90 €

Kalibratie certificaat voor de PCE-830

618,00 €

Beschrijving

3-fase stroommeter, energiemeter en harmonischen analyser met
geheugen, poort voor PC en software

De stroommeter PCE-830 (Power and Harmonics Analyzer) wordt gebruikt voor de één- tot drie-fase meting van elektrische grootheden in het AC-netwerk. De stroommeter PCE-830 kan behalve de "normale" meetgrootheden zoals spanning, stroom, frequentie, vermogen en energie detecteren, ook, volgens de EN50160 norm, de harmonischen, interharmonischen en asymmetrische waarden aangeven. Netwerkinterferentie, zoals onderbrekingen, lekken, tijdelijke overbelastingen of van voorbijgaande aard (vanaf 16 µs ) worden door de stroommeter PCE-830 met de bijbehorende waarden gedetecteerd. Het LCD-scherm van de stroommeter, dat een goed contrast en een Dot Matrix met achtergrondverlichting heeft, toont tegelijkertijd tot 35 parameters. Er kunnen maximaal 3 stroomtangen tegelijkertijd op de stroommeter PCE-830 worden aangesloten. In de datalogging-modus, kan deze stroommeter PCE maximaal 17.470 meetwaarden (3 fasen / 4 geleiders) opslaan, in het eenvoudigste geval tot 52.400 meetwaarden (1 fase / 2 geleiders), verdeeld over 85 records. Dit alles betekent, dat de stroommeter PCE-830 optimaal kan worden gebruikt voor de langdurige analyse. De door de stroommeter, verkregen meetwaarden kunnen naar believen naar een computer worden verstuurd en met de bijbehorende analyse software worden verwerkt. De leveringsomvang van de stroommeter PCE-830 bevat alles wat u nodig heeft voor meting en analyse (met inbegrip van software en data kabel). Hoewel de stroommeter met een fabriekskalibratie wordt geleverd, kan hij optioneel in het laboratorium worden gekalibreerd en volgens de ISO norm worden gecertificeerd (met de eerste bestelling voor de jaarlijkse herkalibratie). U heeft ook de mogelijkheid om gegevens te loggen en via een USB-verbinding de waarden naar een computer te versturen. Hier vindt u een algemeen overzicht van de, voor u, meest geschikte stroommeters.

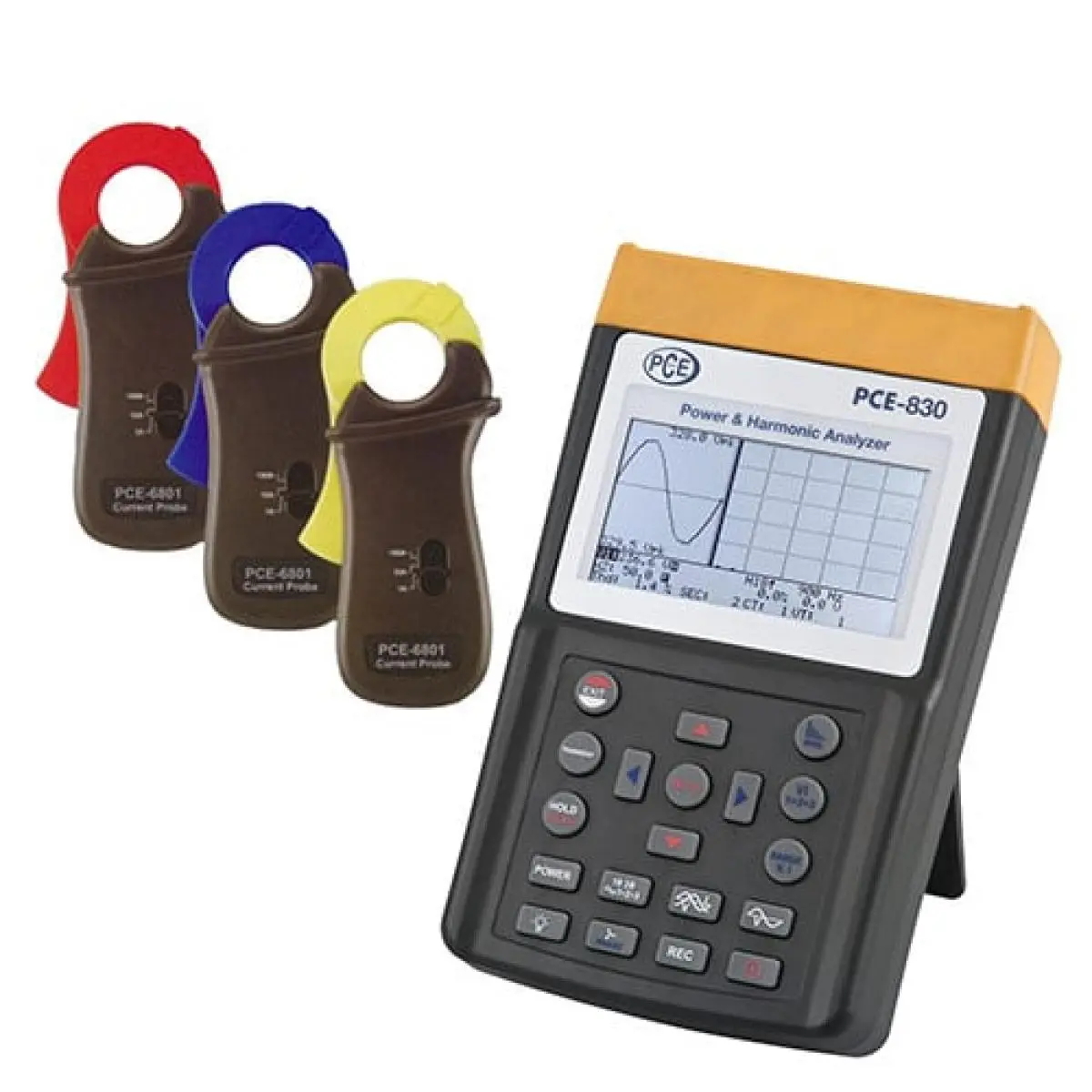

De drie mogelijke combinaties van de stroommeter PCE-830 + PCE-6801
(Set 1) PCE-830 + PCE6802 (Set 2) of PCE-830 + PCE-3007 (Set 3)

Kenmerken

- Netwerk analyse 3-fasen / 4-geleiders, 3-fasen / 3-geleiders, 1-fase / 2-geleiders, 1- fase / 3 geleiders

- Effectieve absolute waardemeting (V 123 en I 123)

- Actief vermogen meting (W, KW, MW, GW)

- Reactief en schijnbaar vermogen meting (KVA, KVAR)

- Vermogensfactor/Power factor (PF), fasehoek (Φ)

- Meting van energie en werking (Wh, KWh, KVARh, PFh)

- Stroommetingen van 0,1 mA tot 3000 A, om bijvoorbeeld de noodzaak van een energiereserve van een fabriek te analyseren

- Groot LCD-scherm dat tegelijkertijd tot 35 parameters toont (3P4W [=3-fasen / 4- geleiders])

- Programmeerbare CT (1 tot 600) en PT (1 tot 3000) verhoudingen

- Weergave van de gesuperponeerde stroom- en spanningsgolfvormen

- 512 KB Geheugen met programmeerbare logintervallen (meetfrequentie: 2-3.000 seconden, 17.470 waarden met gebruik van het 3-fasen / 4 geleiders systeem)

- Weergave van de golfvormen, prestatieparameters en harmonische vervormingen

- Groot, verlicht, Dot Matrix LCD-display

- Gemiddeld vermogen (AD in W, KW, MW)

- Maximaal vermogen (MD in W, KW, MW) met programmeerbare periode

- Analyse van de harmonische vervormingen tot de 99ste order

- Indicatie op het display tot de 50º harmonische golfvorm

- Weergave van de golfvorm met maximale waarde (1024 meetwaarden / periodes)

- Analyse van de absolute vervormingen (% THD-F)

- Grafisch fasediagram met parameters van het 3-fasen systeem

- Detecteert tot 28 transiënten (tijd en cycli) met programmeerbare drempel (%)

- Verhouding van 3 spanningsfasen of asymmetrische stroom (VUR)

- 3-Fase spannings-, of asymmetrische stroomfactor (d0%, d2%)

- Optisch geïsoleerde USB-poort

- Ingebouwde timer en kalender voor het dataloggen

- Maximale diameter van de elektrische geleider voor de ampèremetertang: PCE-6801ca. 30mm, PCE-6802 ca. 55mm, PCE-3007 ca. 170mm

Specificaties

Technische specificaties van de stroommeter PCE-830
Meetwaarden		Meetbereik / resolutie / nauwkeurigheid
PCE-830 + PCE-6801 AC watts (50 of 60 Hz, PF 0,5 tot 1)		5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1 kW / ±1% ±8 kW
PCE-830 + PCE-6802 AC Watts (50 of 60 Hz, PF		0,5 tot 1) 5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1 kW / ±1% ±8 kW 0,000 ... 9,999 MW / 0,001 MW / ±1% ±80 kW
PCE-830 + PCE-3007 AC watts (50 of 60 Hz, PF 0,5 tot 1)		10,0 ... 999,9 W / 0,1 W / ± 1% van het meetbereik 1000 ... 9,999 kW / 0.001 kW / ± 1% van het meetbereik 10,00 ... 99,99 kW / 0,01 kW / ± 1% van het meetbereik 100,0 ... 999,9 kW / 0,1 kW / ± 1% van het meetbereik 1000 ... 9999 kW / 1 kW / ± 1% van het meetbereik
PCE-830 + PCE-6801 AC stroom (50 of 60 Hz, automatische bereikselectie, TRMS)		0,04 A ... 1A / 0,001A / ±0,5 % ±0,05 A 0,4 A ... 10,0 A / 0,01 A / ±0,5 % ±0,05 A 4 A ... 100,0 A / 0,1 A / ±1,0 % ±0,5 A
PCE-830 + PCE-6802 AC stroom (50 of 60 Hz, automatische bereikselectie, TRMS)		10,00 A / 0,01 A / 4 A ... 100,0 A / 0,01 A / ±0,5 % ±0,5 A 40 A ... 1000,0 A / 0,1 A / ±0,5 % ±5 A
PCE-830 + PCE-3007 AC stroom (50 of 60 Hz, automatische bereikselectie, TRMS)		0 ... 300 A / 0,1 A / ± 1,0% van het meetbereik 300,0 ... 999,9 A / 0,1 A / ± 1,0% van het meetbereik 1000 ... 3000 A / 1 A / ± 1,0% van het meetbereik
AC spanning (50 of 60 Hz, TRMS)		20,0 ... 500,0 V / 0,1 V / ± 0,5% ± 5 digits (Fase tegen aarding) 20,0 ... 600,0 V / 0,1 V / ± 0,5% ± 5 digits (Fase tegen fase)
Harmonische vervormingen van de AC-spanning		1 ... 20º / 0,1 % / ±1,0 % 21 ... 49º / 0,1% / 4% van de meetwaarde ± 2,0% 50 ... 99 º / 0,1% / 6% van meetwaarde ± 2,0%
PCE-830 + PCE-6801 Harmonischen van de AC stroom in %		1 ... 20° / 0,1% / ± 0,2% van de meetwaarde ± 1,0% 11 ... 20° / 0,1% / ± 2% van de meetwaarde ± 1,0% 21 ... 50 (A) / 0,1% / ± 5% van de meetwaarde ± 1,0% 21 ... 50° (mA) / 0,1% / ± 10% van de meetwaarde ± 1,0% 51 ... 99 º / 0,1% / ± 35% van de meetwaarde ± 1,0%
PCE-830 + PCE-6802 Harmonischen van de AC stroom in %		1 ... 10º / 0,1 % / ±2 % 21 ... 49º / 0,1% / 4% van de meetwaarde ± 2,0% 50 ... 99º / 0,1% / 6% van de meetwaarde ± 2,0%
PCE-830 + PCE-3007 Harmonischen van de AC stroom in %		1 ... 10º / 0,1% / ± 2% 21 ... 49º / 0,1 % / ±6 % 50 ... 99º / 0,1 % / ±10 %
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Vermogensfactor (PF)		0,00 ... 1,00 / 0,01 / ±0,04
PCE-830 + PCE3007 Vermogensfactor (PF)		0,000 ... 1.000 / 0.001 / ± 0,04
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Fasehoek (Phi)		-180° ... 180° / 0,1° / ±1°
PCE-830 + PCE3007 Fasehoek (Phi)		0° ... 180° / 0,1° / ±2°
PCE-830 + PCE-6801 Totale harmonische vervorming		0,0 ... 20,0 % / 0,1 % / ±1 % 20,0 ... 100% / 0,1% / ± 3% van de meetwaarde ± 5% 100 ... 999,9% / 0,1% / ± 10% van de meetwaarde ± 10%
PCE-830 + PCE-6802 Totale harmonische vervorming		0,0 ... 20,0 % / 0,1 % / ±2 % 20,0 ... 100% / 0,1% / ± 6% van de meetwaarde ± 1% 100 ... 999,9% / 0,1% / ± 10% van de meetwaarde ± 1%
PCE-830 + PCE-3007 Totale harmonische vervorming		0,0 ... 20,0 % / 0,1 % / ± 2 % 20,0 ... 100% / 0,1% / ± 6% van de meetwaarde ± 1% 100 ... 999,9% / 0,1% / ± 10% van de meetwaarde ± 1%
Maximale meting bij AC spanning en stroom		50Hz / 19µS / ±5 % ± 30 digits 60Hz / 16µS / ±5 % ± 30 digits
Meting van piekwaarde bij AC spanning en stroom		1,00 ... 99,99 / 0,01 / ± 5 % ± 30 digits
Frequentiebereik in de automatische modus		45 ... 65 Hz / 0,1Hz / 0,1Hz
Geheugen		512 kB (niet vluchtig geheugen) voor maximaal 52.420 meetwaarden bij het uitvoeren van een 1-fase / 2 geleiders meting
Poort		USB (optisch geïsoleerd)
Software en data kabel		beiden onderdeel van de levering, geschikt voor Windows 2000, XP, ME
Scherm		Verlicht, Dot Matrix LCD-display
Voeding		8 x 1,5 V AA (Mignon)
Afmetingen		257 x 155 x 57 mm
Gewicht		1160g
Omgevingscondities		max. 85% relatieve vochtigheid / -10 ... +50 º C
Type bescherming / normen		IEC 61010, 600 V/CAT III
Specificaties van set 1 PCE-830 + ampèremeter tang PCE-6801 (100A) - Elektrische geleider: Diameter 30mm - Bereikselectie: handmatig (1A, 10A, 100A) - Afmetingen: 210 x 62 x 36 mm - Gewicht: 200 g
Aansluiting van de stroommeter tangen van de PCE-830: 1. Zet de meter aan. 2. Druk op de toets "1f3f", tot er op het scherm "3P3W" voor 3-fasen / 3-geleiders verschijnt. 3. Sluit de 3 testsnoeren aan voor de spannings routes met L1, L2, L3 en de energieanalyser. Dan worden de ampèremeter tangen aangesloten, zoals op de afbeelding rechts te zien is, op de meter en het circuit. 4. Alle parameters van het circuit of de meting kunnen op het scherm worden afgelezen.
