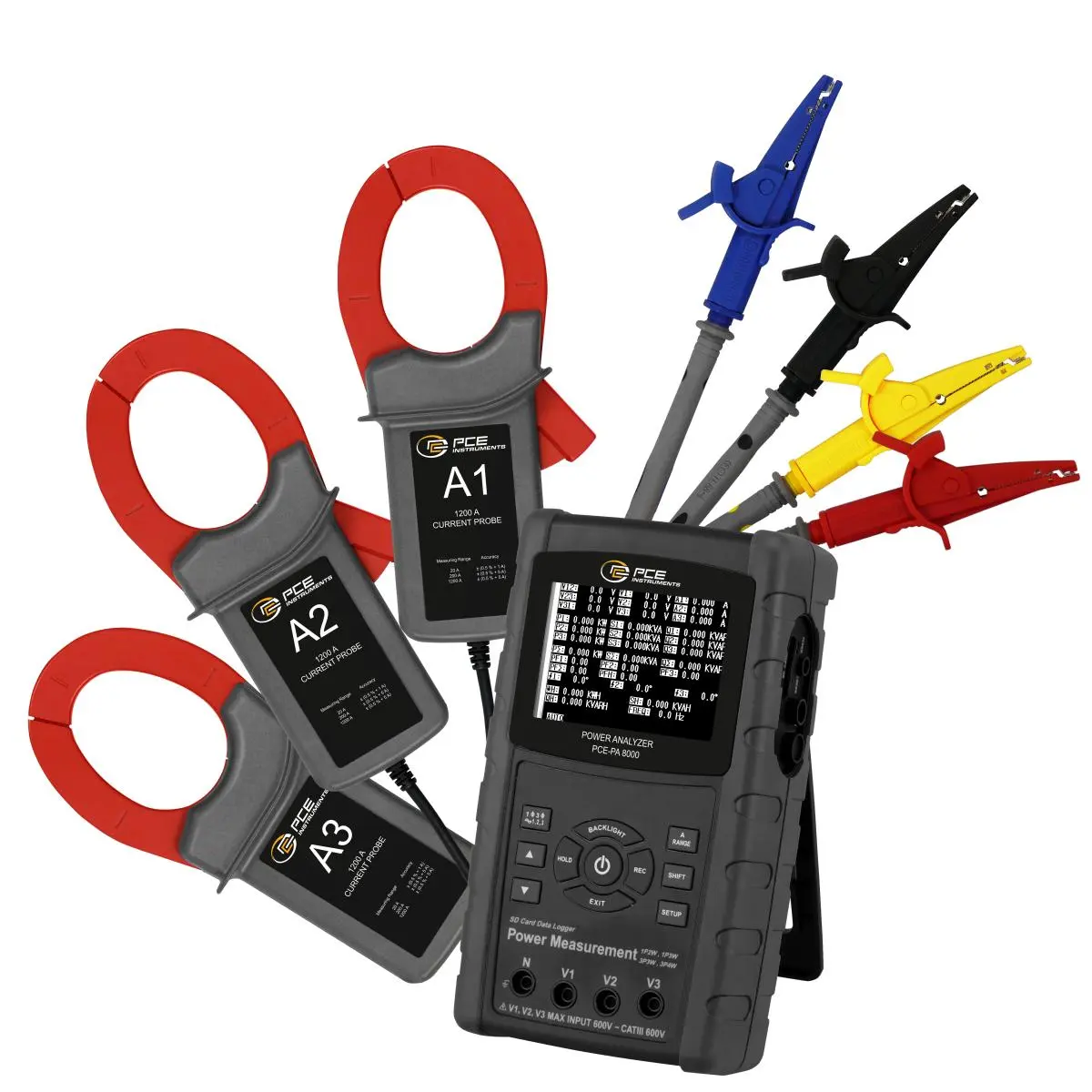

Energiemeter PCE-PA 8000

Best.nr.: PCE-PA 8000

EAN: 4250348707109

Toebehoren

SOFT-LUT-USB USB-kabel incl. software

85,90 €

NET-LUT Voedingsadapter 9V/ 800mA

24,90 €

Kalibratie certificaat voor de PCE-PA 8000

506,00 €

Beschrijving

Driefasige energiemeter (realtime) met opslag in SD-kaart, interface

Met de energiemeter PCE-PA 8000 is het mogelijk om het vermogen van een monofasig of een driefasig circuit te meten en op te slaan. Met dit apparaat is het ook mogelijk lange termijn metingen uit te voeren. De meetwaarden worden in xls formaat op een SD-kaart opgeslagen. Dit maakt het mogelijk om op gemakkelijke wijze de meetwaarden van de energiemeter op de computer te analyseren. De meetfrequentie kunt u zelf in de energiemeter instellen tussen 2 en 7200 seconden. De energiemeter is in staat om energiemetingen uit te voeren en om de vermogensfactor en de fasehoek te bepalen. De tangen van de energiemeter PCE-PA 8000 kunnen gebruikt worden voor kabels met een maximale diameter van 50 mm. Daarom is deze energiemeter ideaal voor het gebruik in van energie voorziene netwerken. Door het 3,7" grote display is het mogelijk om alle meetwaarden af te lezen. Dit maakt een snelle analyse van de actuele meetwaarden mogelijk en geeft u een beeld van de stroom, de spanning en het vermogen.

Kenmerken

- Netwerkanalyse bij 3 fasen/4 geleiders,
3 fasen/3 geleiders, 1 fase/2 geleiders,
1 fase/3 geleiders
- True RMS meting van stroom en spanning
- Meting van actief, schijnbaar en reactief
vermogen

- Bepaling van de fasehoek en de
vermogensfactor
- Meting van actieve, schijnbare en
reactieve energie
- Spanningsmeting tot 600V
- Stroommeting tot 1200 A

Specificaties

Technische specificaties van de stroomtang PCE-PA 8000

Spanningsmeting (AC V)
Meetbereik	Resolutie	Nauwkeurigheid
10 V ... 600 V (fase naar neutraal) 10 V ... 600 V (fase naar fase)	0,1 V	±(0,5 % + 0,5 V)
Stroommeting (AC A)
Meetbereik	Resolutie	Nauwkeurigheid
20 A	0,001 A (<10 A) 0,01 A (≥10 A)	±(0,5 % + 0,1 V)
200 A	0,01 A (<100 A) 0,1 A (≥100 A)	±(0,5 % + 0,5 A)
1200 A	0,01 A (<100 A) 0,1 A (≥100 A)	±(0,5 A + 5 A)
Actief vermogen
Meetbereik	Resolutie	Nauwkeurigheid
0 KW ... 9,999 KW	0,001 KW	±(1 % + 0,008 KW)
10 KW ... 99,99 KW	0,01 KW	±(1 % + 0,008 KW)
100 KW ... 999,9 KW	0,1 KW	±(1 % + 0,8 KW)
1 MW ... 9,999 MW	0,001 KW	±(1 % + 0,008 MW)
Schijnbaar vermogen
Meetbereik	Resolutie	Nauwkeurigheid
0 KVA ... 9,999 KVA	0,001 KVA	±(1 % + 0,008 KVA)
10 KVA ... 99,99 KVA	0,01 KVA	±(1 % + 0,08 KVA)
100 KVA ... 999,9 KVA	0,1 KVA	±(1 % + 0,8 KVA)
1 MVA ... 9,999 MVA	0,001 MVA	±(1 % + 0,008 KVA)
Reactief vermogen
Meetbereik	Resolutie	Nauwkeurigheid
0 KVAR ... 9,999 KVAR	0,001 KVAR	±(1 % + 0,008 KVAR)
10 KVAR ... 99,99 KVAR	0,01 KVAR	±(1 % + 0,08 KVAR)
100 KVAR ... 999,9 KVAR	0,1 KVAR	±(1 % + 0,8 KVAR)
1 MVAR ... 9,999 MVAR	0,001 MVAR	±(1 % + 0,008 MVAR)
Actieve energie
Meetbereik	Resolutie	Nauwkeurigheid
0 KWh ... 9,999 KWh	0,001 KWh	±(1 % + 0,008 KWh)
10 KWh ... 99,99 KWh	0,01 KWh	±(1 % + 0,08 KWh)
100 KWh ... 999,9 KWh	0,1 KWh	±(1 % + 0,8 KWh)
1 MWh... 9,999 MWh	0,001 MWh	±(1 % + 0,008 MWh)
Schijnbare energie
Meetbereik	Resolutie	Nauwkeurigheid
0 KVAh ... 9,999 KVAh	0,001 KVAh	±(2 % + 0,008 KVAh)
10 KVAh ... 99,99 KVAh	0,01 KVAh	±(2 % + 0,08 KVAh)
100 KVAh ... 999,9 KVAh	0,1 KVAh	±(2 % + 0,8 KVAh)
1 MVAh... 9,999 MVAh	0,001 MVAh	±(2 % + 0,008 MVAh)
Reactieve energie
Meetbereik	Resolutie	Nauwkeurigheid
0 KVARh ... 9,999 KVARh	0,001 KVARh	±(2 % + 0,008 KVARh)
10 KVARh ... 99,99 KVARh	0,01 KVARh	±(2 % + 0,08 KVARh)
100 KVARh ... 999,9 KVARh	0,1 KVARh	±(2 % + 0,8 KVARh)
1 MVARh... 9,999 MVARh	0,001 MVARh	±(2 % + 0,008 MVARh)
Vermogensfactor
Meetbereik	Resolutie	Nauwkeurigheid
0 ... 1	0,01	±0,04
Fasehoek
Meetbereik	Resolutie	Nauwkeurigheid
-180º ... 180º	0,1º	±1º
Frequentie
Meetbereik	Resolutie	Nauwkeurigheid
45 Hz ... 65 Hz	0,1 Hz	0,1 Hz

Algemene technische specificaties

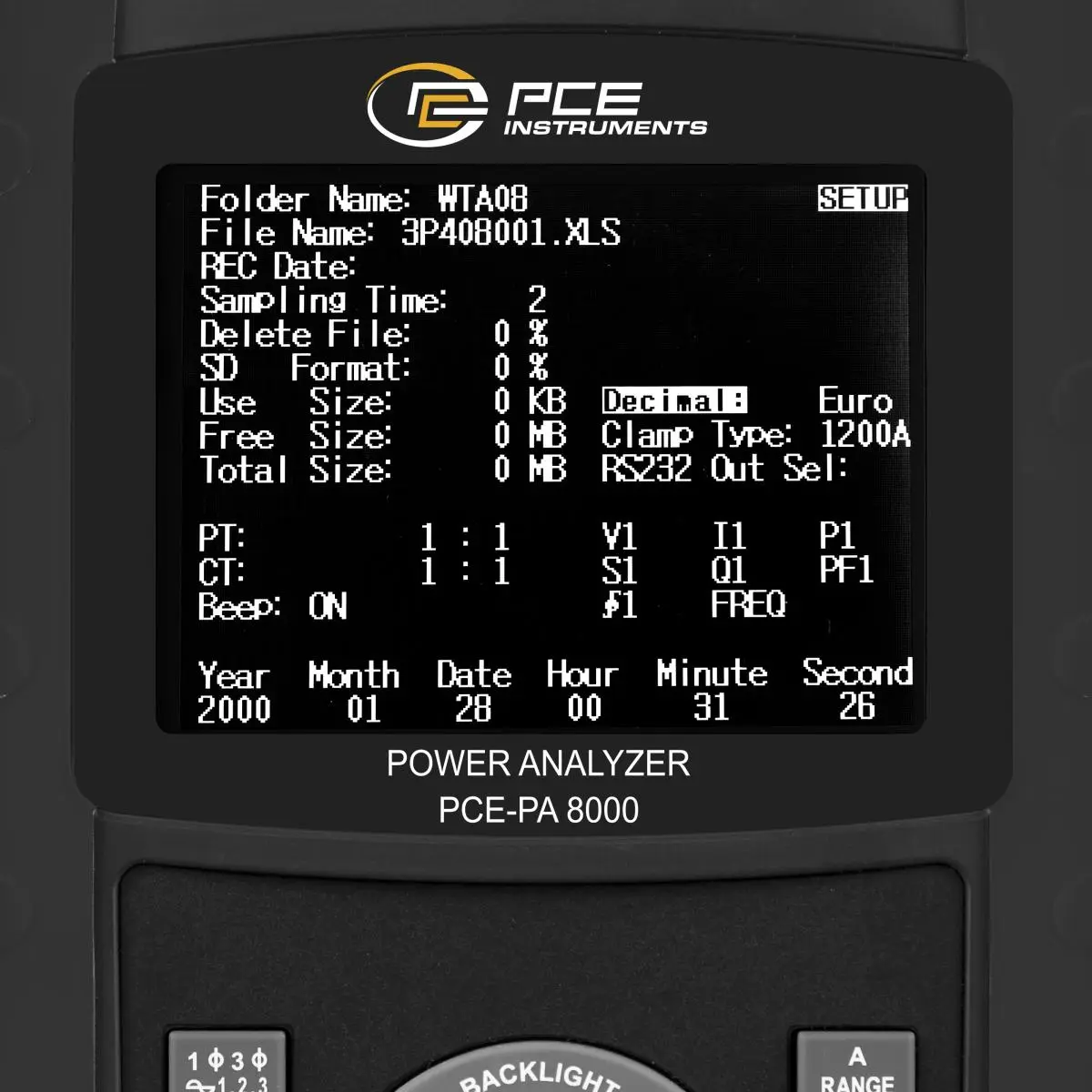

Beeldscherm

3,7 " LCD (320 x 240 pixels) met LED achtergrondverlichting

Meetbare elektrische grootheden

AC V, AC A, actief vermogen, schijnbaar vermogen, reactief vermogen, vermogensfactor, fasehoek, netfrequentie

Spanningsmeetbereiken

10 V ... 600 V AC, automatisch bereik instelbaar

Veiligheidsnormen

IEC1010CAT III 600V

Ingangsweerstand

AC V 10 MΩ

Werkfrequentie van de stroomtangen

40 Hz ... 1 kHz

Geteste werkfrequentie van de stroomtangen

45 Hz ... 65 Hz

Overbelastingsbeveiliging

AC V 720 V rms
AC A 1300 A met stroomtangen

Geheugen

SD-kaart

Meetfrequentie

1 seconde

Dataloggerfunctie

realtime register in SD-kaart

Meetfrequentie

2 seconden ... 7200 seconden

Gegevensuitvoer

via USB of RS-232, afhankelijk van verbindingskabel

Bedrijfstemperatuur

0 ºC ... 50 ºC

Omgevingsvochtigheid

<80 % RV

Energievoorziening

8 x 1,5 V AA batterijen/ netstroomcomponent

Ingangsstroom

Meter: 300 mA DC
Stroomtang: 34 mA DC

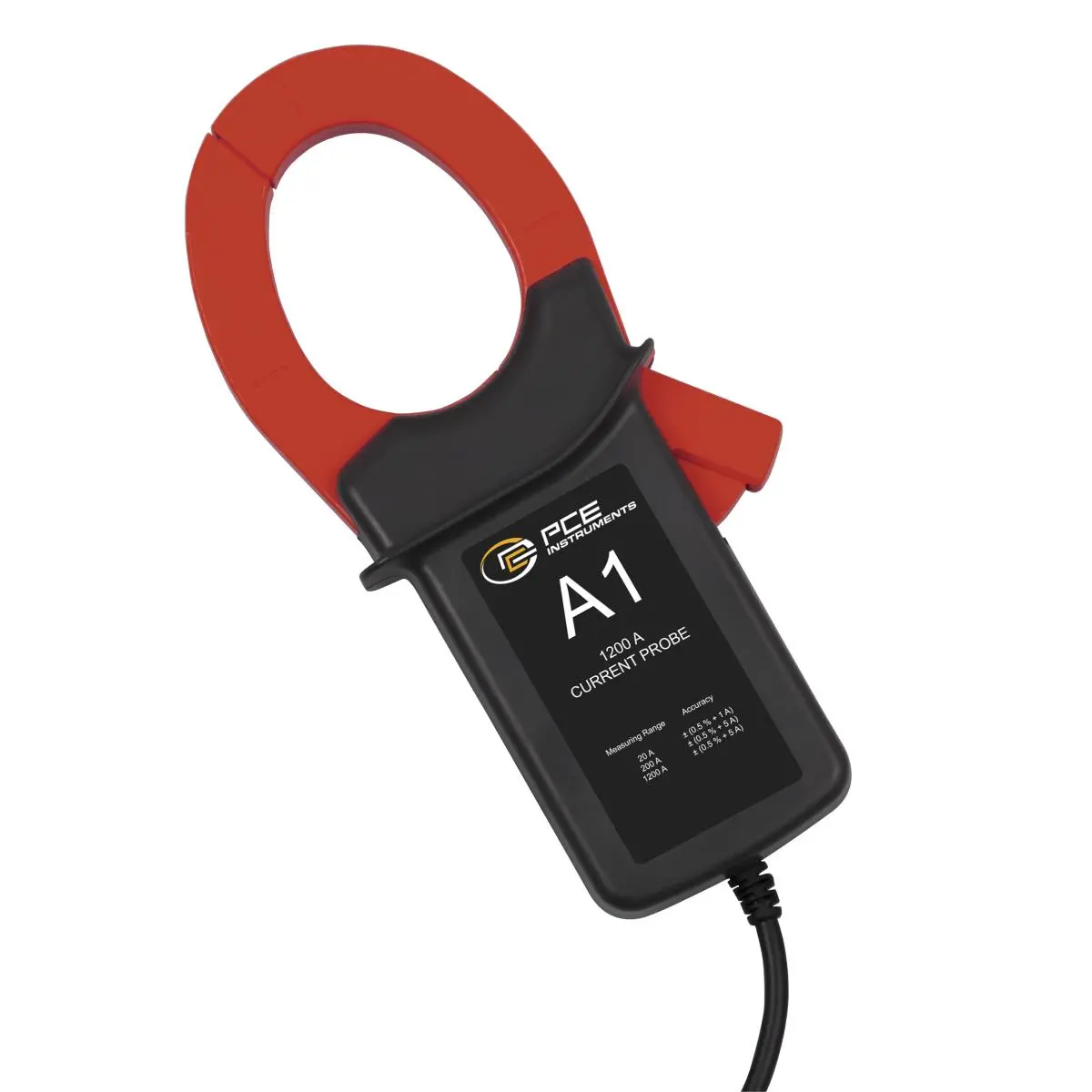

Maximale kabeldiameter

50 mm

Gewicht Meter:

948 g (inclusief batterijen)
Stroomtang: 467 g (inclusief kabel)

Afmetingen

Meter: 225 x 125 x 64 mm
Stroomtang: 210 x 64 x 33 mm
Klemkaak: 86 mm (buiten)

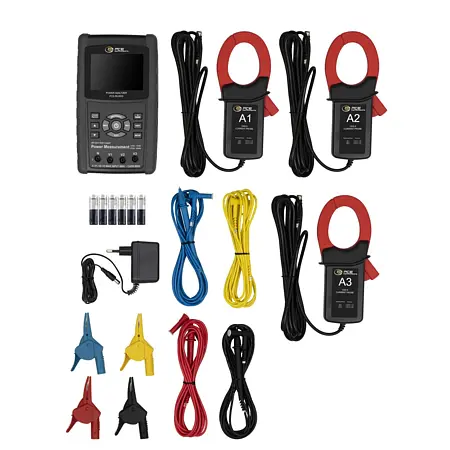

Leveromvang

Inhoud van de zending van de energiemeter PCE-PA 8000
1 x energiemeter PCE-PA 8000, 3 x stroomtangen, 4 x testkabels, 4 x krokodilklemmen, 1 x SD-geheugenkaart, 1 x netstroomcomponent 9 V DC, 8 x 1,5 V AA batterijen, 1 x transportkoffer
