Flowmeter met 32 GB datageheugen / meetbereik ±32 m/s /
Reproduceerbaarheid ±0,5 % van de gemeten waarde / diverse meetsondes / alarmgrenzen / 2,8 " LC display / voor alle media / naar keuze met DAkkS of ISO kalibratiecertificaat

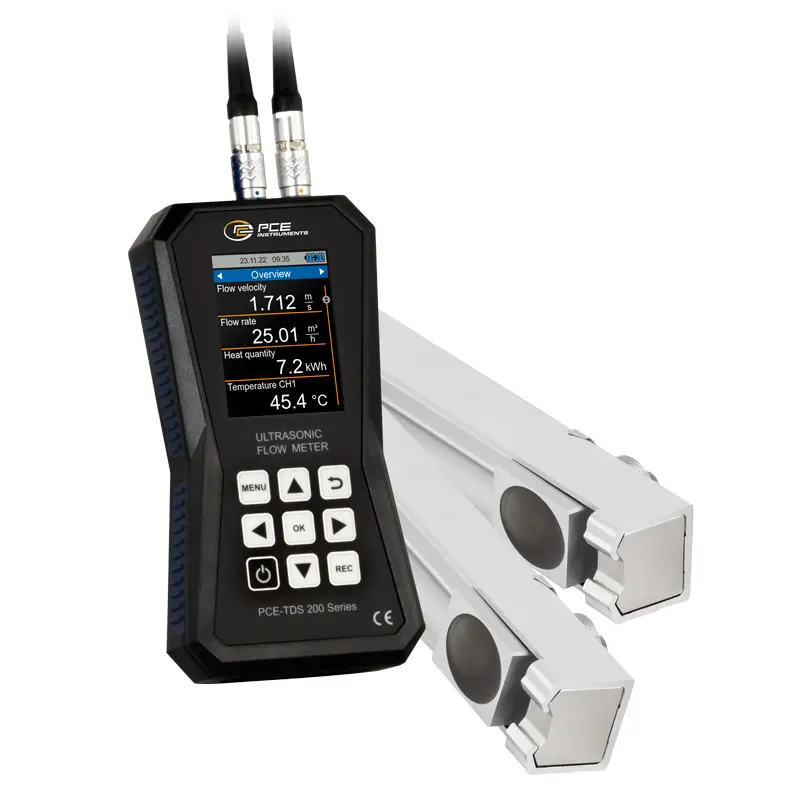

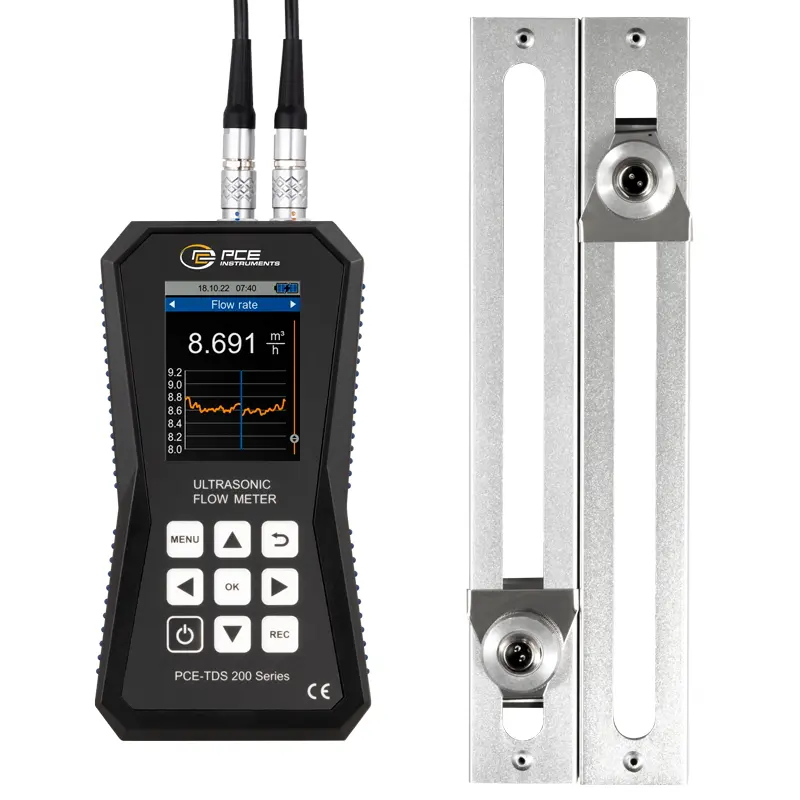

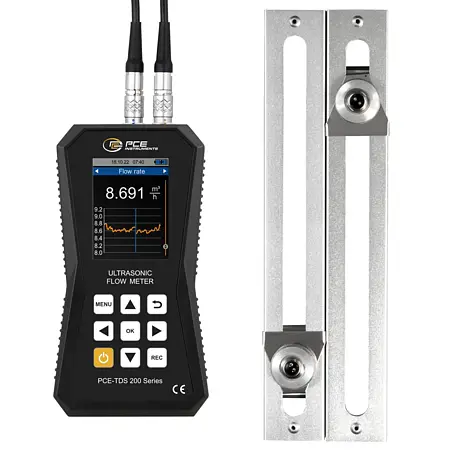

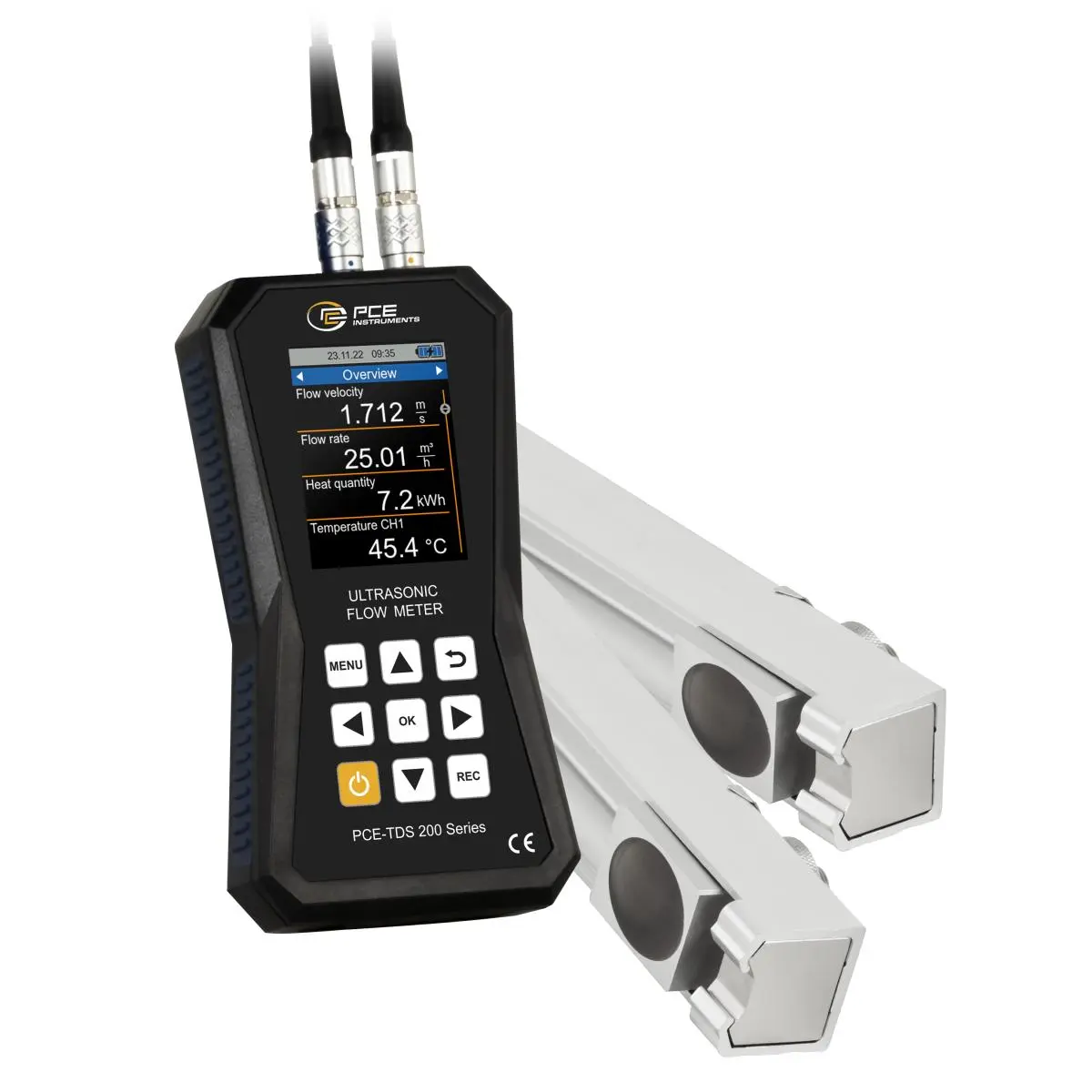

De flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter van DN ≥50, ±3,5 % f.s. bij een leidingdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de flowmeter een bijzonder nauwkeurig meetapparaat. Voor de installatie van de sensoren op de flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van de stromingsmeting met de flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de flowmeter een grote verscheidenheid aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.
Tijdens een meting is het mogelijk de meetwaarden vast te leggen via de dataloggerfunctie van de flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen op de flowmeter worden ingesteld. Een geheugenpunt van de flowmeter bevat eenmalig alle gemeten variabelen. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de flowmeter. Op de flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.
Met de optionele software kunnen de geregistreerde meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de flowmeter is ook mogelijk met de software.
Om met de flowmeter de warmtehoeveelheid te bepalen zijn ook twee thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Aan de hand van het temperatuurverschil en het gemeten stroming kan de flowmeter de hoeveelheid warmte bepalen. Desgewenst kan de flowmeter tegelijkertijd, tijdens de meting, de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de flowmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.
Het LC-kleurendisplay van de flowmeter heeft een grootte van 2,8" en is daardoor goed afleesbaar. Optioneel kan de flowmeter worden voorzien van een ISO- of DAkkS-kalibratiecertificaat.
PCE-TDS 200 MR SENSOR

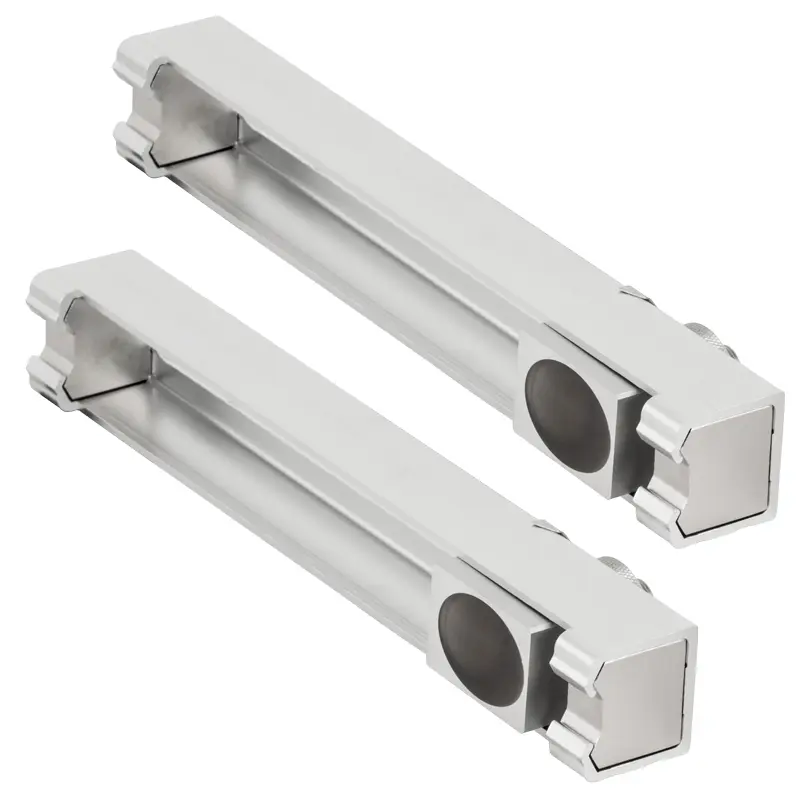

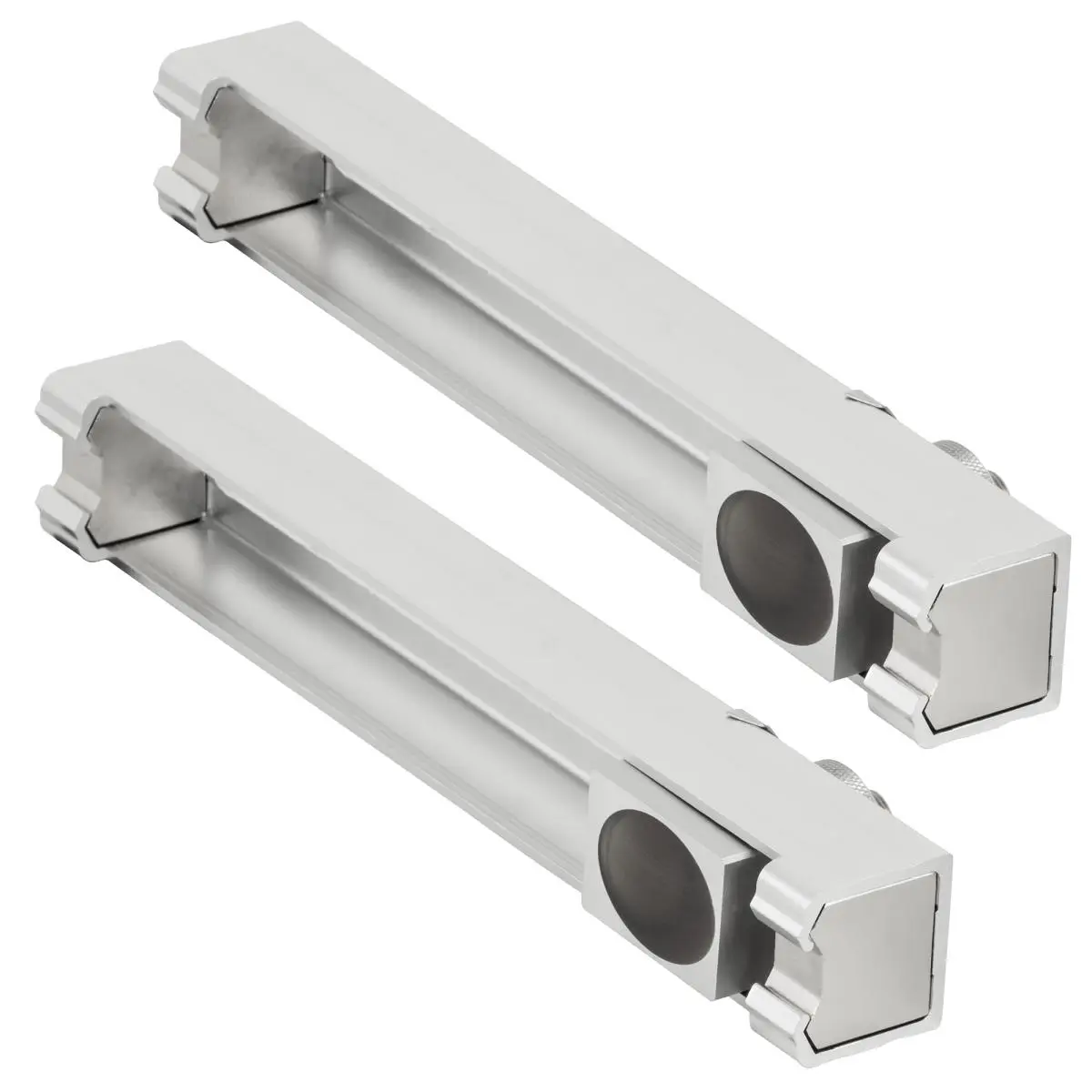

Losse on-rail sensoren voor leidingafmetingen DN 50 ... 700 / 57 ... 720 mm. De temperatuurbestendigheid ligt tussen -30 ... 160 °C. De sensor op de betreffende rail bevindt zich op een rail en kan daardoor passend worden gepositioneerd. Onder de rails bevinden zich magneten waarmee de sensor zich zelfstandig aan buizen met ferro-metaal kan vasthouden.
