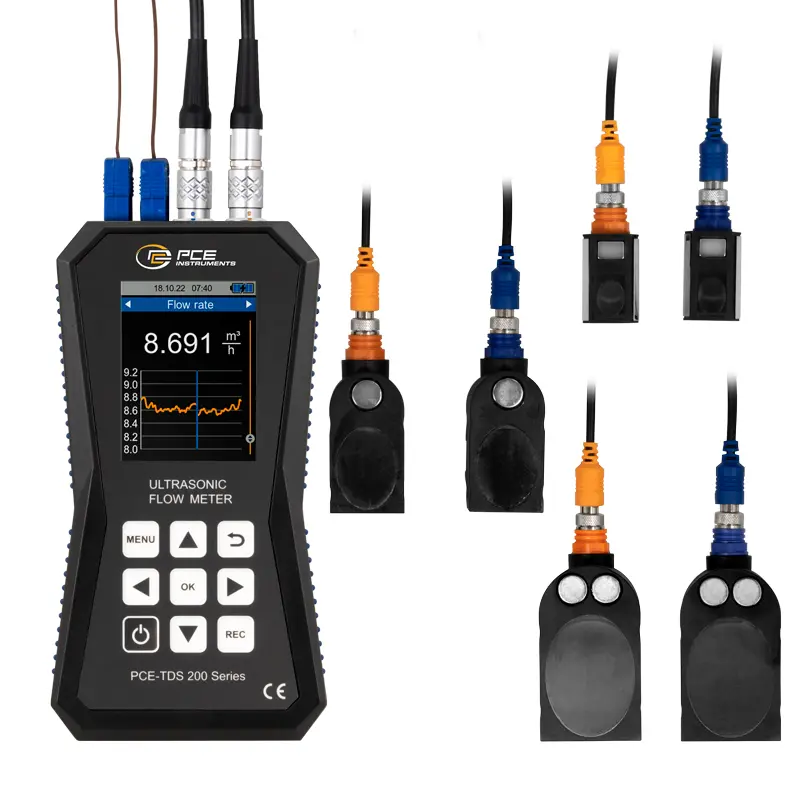

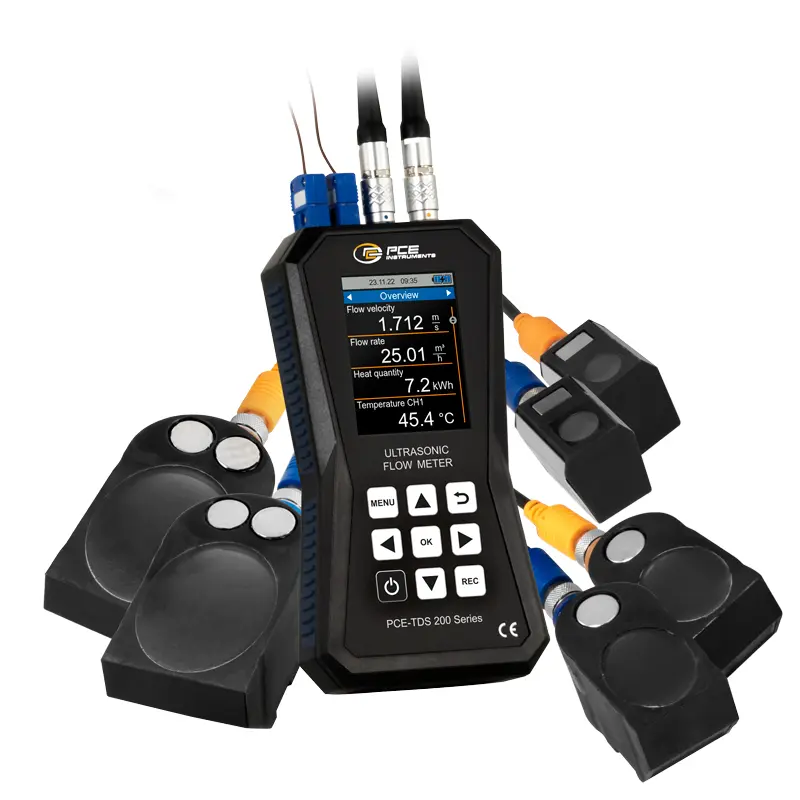

Flowmeter PCE-TDS 200+ SML

Best.nr.: PCE-TDS 200+ SML

EAN: 4250348732286

Toebehoren

ISO-kalibratiecertificaat voor flowmeters

375,00 €

Ultrasone-contactgel voor diktemeters (hoge temperaturen)

98,90 €

On-rail sensoren PCE-TDS 200 SR SENSOR

576,90 €

Sensorset PCE-TDS 200 L SENSOR

660,90 €

Sensorset PCE-TDS 200 M SENSOR

320,90 €

Sensorset PCE-TDS 200 MR SENSOR

682,90 €

Sensorset PCE-TDS 200 S SENSOR

320,90 €

Software voor de stromingsmeter PCE-TDS 200 SW

166,90 €

TF-RA330 contactsensor voor de flowmeter

Temperatuurcontactsensor TF-RA330

39,90 €

Temperatuurcontactsensor TF-RA330-3

45,90 €

Temperatuurcontactsensor TF-RA330-5

49,90 €

DAkkS kalibratiecertificaat voor de stromingsmeter CAL-PCE-TDS-DAkkS

1.498,90 €

Ultrasone-contactgel voor de PCE-TG serie diktemeters

19,90 €

Beschrijving

Flowmeter met 32 GB geheugen / meetbereik ±32 m/s / reproduceerbaarheid

reproduceerbaarheid ±0,5 % van de gemeten waarde / verschillende meetsondes / alarmgrenzen / 2,8" LC display / voor alle media / optioneel met DAkkS of ISO kalibratiecertificaat

De flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. voor een leidingdiameter van DN ≥50, ±3,5 % f.s. voor een leidingdiameter van DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de ultrasone flowmeter een bijzonder nauwkeurig meetapparaat. Voor de installatie van de sensoren van de flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de ultrasone flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van stromingsmetingen met de flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de gemeten waarden biedt de flowmeter een breed scala aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden op te slaan via de dataloggerfunctie van de ultrasone flowmeter. De start- en stopvoorwaarden en het opslaginterval kunnen voor de ultrasone flowmeter worden ingesteld van 1 seconde tot 12 uur. Een geheugenpunt van de flowmeter bevat alle meetwaarden eenmalig. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de flowmeter. Op de flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de opgeslagen meetwaarden uit de ultrasone flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de ultrasone flowmeter via de software worden ingesteld. Een live weergave van de gemeten waarden van de ultrasone flowmeter is ook mogelijk met de software.

Om met de ultrasone flowmeter de hoeveelheid warmte te bepalen, zijn twee extra thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de ultrasone flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en het gemeten stroming kan de ultrasone flowmeter de hoeveelheid warmte bepalen. Indien nodig kan de flowmeter tijdens de meting tegelijkertijd de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de flowmeter bijvoorbeeld gebruikt bij de inspectie van verwarmingsinstallaties.

Het LC-kleurendisplay van de flowmeter heeft een grootte van 2,8" en is daarom gemakkelijk af te lezen. Optioneel kan de flowmeter worden voorzien van een ISO- of DAkkS-kalibratiecertificaat.

PCE-TDS 200 S SENSOR

Klein sensorpaar voor pijpdiameters DN 15 ... 100 / 20 ... 108 mm. Geschikt voor bijzonder kleine leidingen. De sensoren hebben een bijzonder kleine afmeting van 45 x 30 x 30 mm en een temperatuurbestendigheid van -30 ... 160 °C. Dankzij de magneten aan de onderzijde kunnen de sensoren op ferro-metalen worden gemonteerd. Bovendien kunnen de sensoren voor de ultrasone flowmeter op de leiding worden aangesloten door middel van afneembare kabelbinders.

PCE-TDS 200 M SENSOR

Middelgroot sensorpaar voor pijpdiameters DN 50 ... 700 / 57 ... 720 mm. Geschikt voor debietmeting op middelgrote leidingen. Met de ingebouwde magneten op de sensoren voor de ultrasone flowmeter kunnen ze aan ijzerhoudende pijpen worden bevestigd. Als alternatief kunnen de sensoren met afneembare kabelbinders aan de pijp worden bevestigd. De temperatuurbestendigheid ligt tussen -30 ... 160 °C.

PCE-TDS 200 L SENSOR

Groot sensorpaar voor pijpdiameters DN 300 ... 6000. 6000. Dit sensorpaar is daarom geschikt voor bijzonder grote buizen. De sensoren kunnen met afneembare kabelbinders aan de ultrasone flowmeter worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren aan pijpen met ferro-metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.

Kenmerken

- Meetbereik ±32 m/s

- USB-C interface voor gegevensoverdracht

- Optionele software voor analyse van de meetwaarden

- Reproduceerbaarheid ±0,5 % van de gemeten waarde

- Meting van de warmtehoeveelheid

- Datageheugen voor 10 miljoen meetpunten

- Individueel instelbare alarmgrenzen

- Naar keuze met ISO- of DAkkS-kalibratiecertificaat

Specificaties

Stromingsmeting
Meetbereik	±32 m/s
Resolutie	0.001 m/s
Nauwkeurigheid	DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s
	DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s
Reproduceerbaarheid	±0,5% van de gemeten waarde

PCE-TDS 200 S-SENSOR	Paar sensoren
Doorsnede	DN 15 ... 100 / 20 ... 108 mm
Afmeting	45 x 30 x 30 mm
Temperatuurbestendigheid	-30 ... 160 °C

PCE-TDS 200 M SENSOR	Paar sensoren
Doorsnede	DN 50 ... 700 / 57 ... 720 mm
Temperatuurbestendigheid	-30 ... 160 °C

PCE-TDS 200 L-SENSOR
Doorsnede	DN 300 ... 6000 mm
Afmeting	91 x 52 x 44 mm


Methode	Z, V, N, W
Gemiddeld	-Water
	-Zeewater
	-Olie
	-Aardolie
	-Methanol
	-Ethanol
	-Diesel
	-Benzine
	-Petroleum
	-Door gebruiker ingesteld
	(handmatige invoer van de geluidssnelheid van het medium)

Alle vloeistoffen met een onzuiverheid	<5 %
Materiaal van de pijp	- Koperen CU
	- Staal FE
	- Roestvrij staal VA
	- Aluminium AL
	- Messing ME
	- Gietijzeren CI
	- IJzer FE
	- Nikkel NI
	- Titanium TI
	- Zink ZI
	- Acryl AC
	- Polyethyleen PE
	- Polypropyleen PP
	- Polyvinylchloride PVC
	- Nylon NY
	- Door gebruiker ingesteld
	(handmatige invoer van de dwarse geluidssnelheid
	van het pijpmateriaal)

Binnenbekleding van de buis	- Geen voering
	- Epoxy
	- Rubber
	- Mortier
	- Polystyreen PS
	- Polyethyleen PE
	- Polytetrafluorethyleen PTFE
	- Polyurethaan PU
	- Polypropyleen PP
	- Door gebruiker ingesteld
	(handmatige invoer van de lengtesnelheid van het geluid
	de binnenbekleding van de pijp)

Meetparameters	Stroomsnelheid, stroming en volume
Eenheden (afmetingen)	mm, in
Eenheden (stroomsnelheid)	m/s, ft/s
Eenheden (volumetrische stroom)	M³, L, Gal, Igl, MGL, CF, Bal, IB, OB
Datum	Seconden, minuten, uren, dagen
Eenheden (volume)	M³, L, Gal, Igl, MGL, CF, Bal, IB, OB

Thermometrie
Meetbereik	Nauwkeurigheid
Type B: 600 ... 1800 °C	Type B: ±(0,5% + 3°C)
Type E: -100 ... +900 °C	Type E: ±(0,4% + 1°C)
Type J: -100 ... 1150 °C	Type J: ±(0,4% + 1°C)
Type K: -100 ... +1370 °C	Type K: ±(0,4% + 1°C)
Type N: -100 ... + 1150 °C	Type N: ±(0,4% + 1°C)
Type R: 0 ... 1700 °C	Type R: ±(0,5% + 3°C)
Type S: 0 ... 1500 °C	Type S: ±(0,5% + 3°C)
Type T: -100 ... +400 °C	Type T: ±(0,4% + 1°C)

Resolutie	0,1 °C

Koppelbare thermokoppels	B, E, J, K, N, R, S, T
Meetparameters	Stroomsnelheid, volumetrische stroom, volume, temperatuur,
	Warmteafgifte en hoeveelheid warmte
Eenheden (temperatuur)	°C / °F
Eenheden (hoeveelheid warmte)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Eenheden (thermisch vermogen)	B, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Kostenweergave	EUR, Pond, USD, Turkse Lira, Zloty, Yen

Verdere specificaties

Display	2,8 "LCD-scherm
Eenheden	Metrisch / Imperiaal
Menu talen	Duits, Engels, Frans, Spaans,
	Italiaans, Nederlands, Portugees, Deens
	Turks, Pools, Russisch, Chinees, Japans
omgevings- en opslagcondities	Temperatuur: -20 ... +65 °C
	Vochtigheid: 10 ... 95 % RV, niet-condenserend
Datalogger	32 GB opslagcapaciteit / 10 miljoen meetpunten
Interface	USB (voor online meting, uitlezing van de interne
	geheugen en om de batterij op te laden)
Bescherming	IP52
Voeding	Intern: LiPo-batterij (3,7 V, 2500 mAh)
	Extern: USB 5 VDC, 500 mA
Batterijduur	ca. 10 uur
Afmeting	165 x 85 x 32 mm
Gewicht	255 gr
