HVAC meter PCE-TDS 75

Best.nr.: PCE-TDS 75

EAN: 4250348722560

Beschrijving

HVAC meter voor vaste installatie / diverse procesaansluitmogelijkheden / meetnauwkeurigheid van 1% / tot een leidingdiameter van 1200 mm / debietbepaling

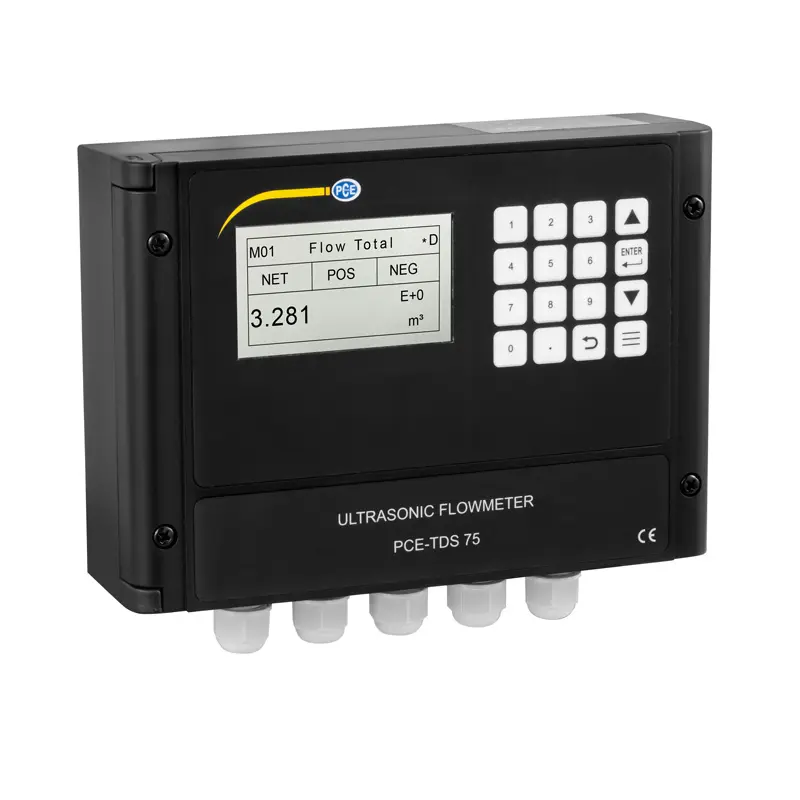

De HVAC meter is een meetinstrument voor de vaste installatie. Met deze HVAC meter kan het debiet van vloeistoffen in leidingen worden bepaald. De sensoren van de HVAC meter kunnen direct op de te meten leidingen worden gemonteerd zonder ze te openen. Hierdoor kan de HVAC meter zelfs tijdens bedrijf worden geïnstalleerd.

Een ander bijzonder kenmerk van de HVAC meter zijn de verschillende uitgangen. Het is dus mogelijk om het debiet door de HVAC meter om te zetten in een analoog 4… 20 mA signaal. Elke andere meetwaarde kan worden verzonden via de pulsuitgang (OCT) van de HVAC meter. Het is ook mogelijk om de meetwaarden direct via de Modbus-uitgangen RS232 en RS485 te ontvangen. Hierdoor kan de HVAC meter direct in de procesbesturing worden geïntegreerd.

Kenmerken

- HVAC meter voor de vaste installatie

- diverse uitgangen voor procesaansluiting

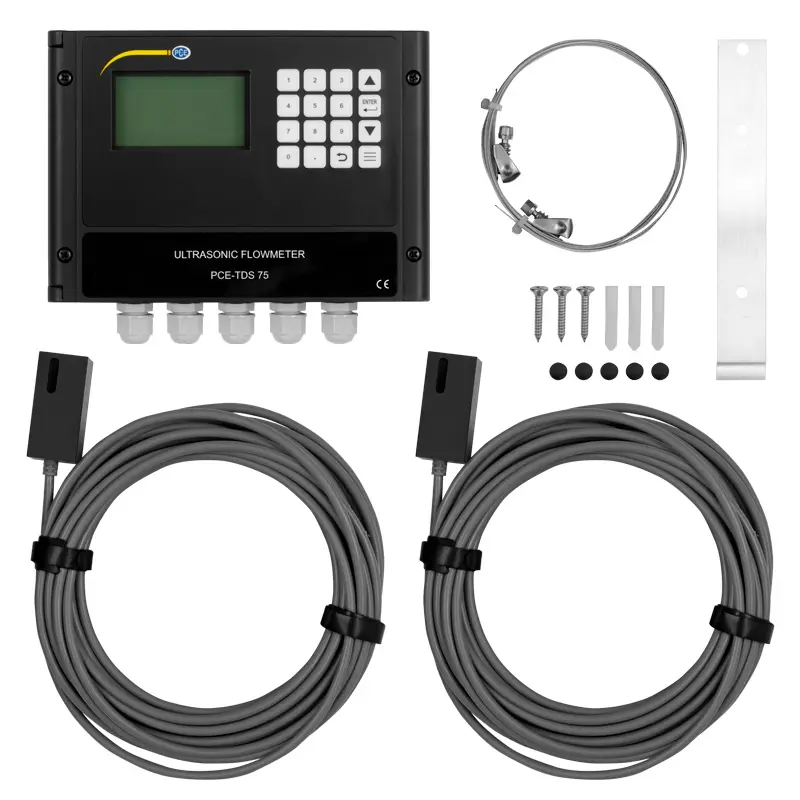

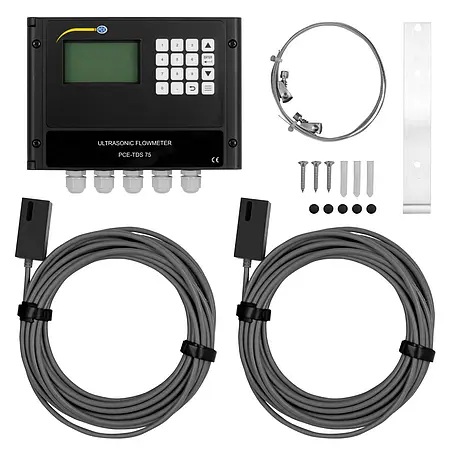

- incl. wandmontage set

- voor leidingdiameters 25 ... 1200 mm

Specificaties

Meetbereik	± 0,03 ... ± 5 m / s (± 0,09 ... ± 16 ft / s)
Meetnauwkeurigheid	± 1% van de gemeten waarde
Herhaalbaarheid	0,2%
Leidingdiameter	25 ... 1200 mm (1 ... 48 ")
Analoge uitgang	0/4 ... 20 mA (maximale belasting 750 Ω)
Pulsuitgang	0 ... 9999 Hz OCT (frequentie limieten instelbaar)
Relaisuitgang	1 A bij 125 VAC, 2 A bij 30 VDC maximale frequentie 1 Hz
Communicatie-interface	RS232 & RS485
Stroomvoorziening	10 ... 36 VDC
Energieverbruik	1 A
Display	LCD, 256 x 128 pixels, met achtergrondverlichting
Omgevingscondities meetunit	-40 ... 60 ° C (-40 ... 140 ° F), 0 ... 99% r.v. niet-condenserend
Omgevingscondities sensor	-40 ... 80 ° C (-40 ... 176 ° F), 0 ... 99% r.v. niet-condenserend
Materiaal behuizing meetunit	PC / ABS
Beschermingsklasse meetunit	IP 65
Beschermingsklasse sensor	IP 68
Kabellengte	9 m, 30 ft
Afmetingen	16 x 23 x 28 cm
Gewicht	3,2 kg
