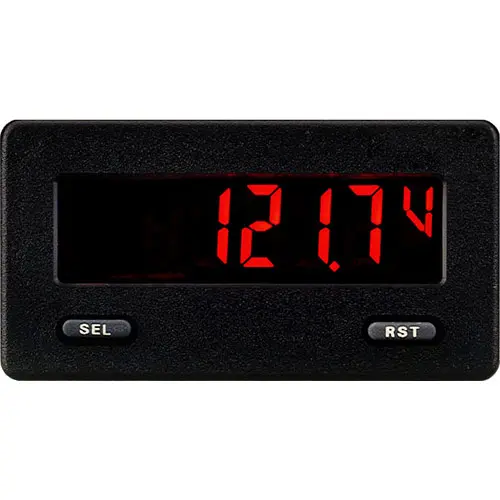

Inbouw voltmeter CUB5V

Best.nr.: CUB5V

EAN:

Beschrijving

Voltageweergave van gelijkspanning / Tot 200 VDC / 5-cijferig LCD display / Vrije scaling / Voorzijde IP 65 / Eenvoudig te programmeren / Geheugen voor de minimum- en maximumwaarden / Configureerbare natuurkundige grootheden

De voltmeter CUB5V is een goedkope, digitale meter voor het meten van gelijkspanning. De weergave van de spanning wordt geprogrammeerd door gebruik te maken van de twee toetsen op de voorkant van het apparaat of via de optionele software. De voltmeter CUB5V is ontworpen voor ruwe, industriële omgevingen. Het scherm is beschikbaar als een standaard LCD of een LCD met rood/groene achtergrondverlichting. Door de vrije scaling, het geheugen voor de opslag van minimum- en maximumwaarden, de configureerbare eenheden en de optionele accessoires met bijvoorbeeld twee schakeluitgangen en een optionele interface, beschikt deze voltmeter over een zeer goede prijs-kwaliteitverhouding.

Kenmerken

- Programmeerbare ingang voor DC spanning tot 200 VDC
- Vrije scaling
- 5-cijferig, 12 mm hoog LCD-display of helder rood / groen verlichte display
- Beschermingsklasse IP 65
- Gemakkelijk programmeerbaar via de toetsen aan de voorzijde of via software
- Geheugen van de minimale en maximale waarden
- Configureerbare fysieke eenheid
- Optioneel relais-uitgangkaart
- Optionele Transistor Output Card
- Optionele interface RS232 / RS485 of USB

Specificaties

Technische specificaties
Weergave	5-cijferig, 12 mm hoog LCD, standaard of rood / groen, schakelbare en dimbare verlichting. De verlichting is verstelbaar in intensiteit in 5 niveaus.
Toetsen	SEL: stap naar de volgende programmering sectie, opslag van de programmering en selectie van het gedeelde scherm. RST: het veranderen van de parameters in de programmering of het resetten van min / max waarde of alarm uitgang
Invoer	0 VDC ... 200 mVDC, 2 VDC, 20 VDC, 200 VDC geselecteerd door jumper. Reactietijd: 500 msec.
Nauwkeurigheid	0,1% van het ingestelde weergavebereik
Bescherming	Spanningsingang is niet elektrisch geïsoleerd van het signaalingang. Maximale ingangsspanning: 200 mVDC / 2 VDC: 75 VDC 20 VDC / 200 VDC 250 VDC
Input	Low-actieve, vertragingstijd: 50 ms bij het activeren of deactiveren. 5 ms voor alle andere functies. Programmeerbare functie (zie programmering). VILmax = 1,0 V, 2,4 V = VIHmin, Vmax = 28 V
Relaisuitgang kaart met een schakel-uitgang (optioneel)	Type: Form C relais 1 A bij 30 VDC of 0,3 A bij 125 VAC. Sluiten en openen vertraging: 4 ms. Max. 100.000 schakelingen min.
Transistoruitgang kaart (optioneel)	2 uitgangen Type: NPN open afvoer MOSFET zonder optische isolatie. 100 mA max., Max. 30 Volt
Interface-kaart (optioneel)	RS485: Baud rate 300 ... 38.400, niet geïsoleerde, multi-point RS232: Baud rate 300 ... 38.400, half duplex, niet geïsoleerd USB: Baud rate 300 ... 38400, virtuele COM-poort
Data back-up	EEPROM
Bescherming	Stofdicht volgens IP65
Voeding	9 ... 28 VDC, standaard LCD: max. 40 mA, met achtergrondverlichting max. 125 mA. 230 VAC-aangedreven direct koppelen voeding.
Behuizing	Kunststof behuizing
Afmetingen	75 x 39 x 44 mm Scherm: DIN 68 x 33 mm
Aansluiting	Via schroefklemmen
Omgevingstemperatuur	Standaard LCD: -35 ... +75 °C Verlicht LCD-display: -35 ... +35/75 °C (afhankelijk van de intensiteit van het display) Opslag: -35 ... +85 °C
Omvang van de levering 1x voltmeter CUB5V (standaard LCD of rood/groene achtergrondbelichting), 1x montagekit, 1x verpakking, 1x handleiding
Optionele accessoires - Relaisuitgang kaart - Transistoruitgang kaart - RS485 seriële interface - RS232 seriële interface - Programmeersoftware Crimson 2 - Voeding 85 ... 250 VAC / Output: 12 VDC / 400 mA - Voeding 85 ... 250 VAC / Output: 24 VDC / 200 mA
