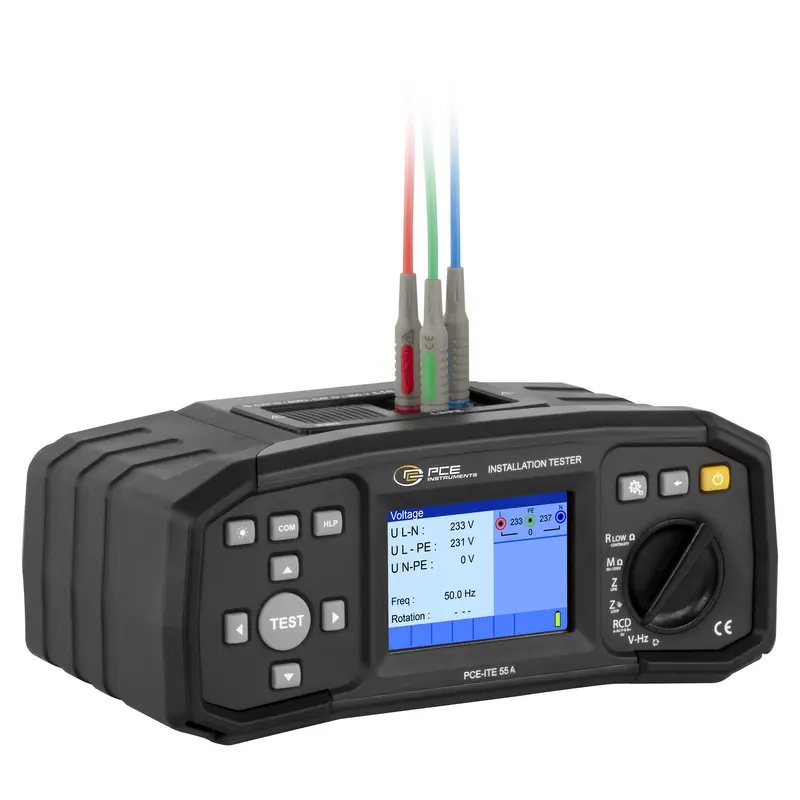

Installatietester PCE-ITE 55A

Best.nr.: PCE-ITE 55A
EAN: 4250348732019
786,90 €
952,15 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348732019
PCE-ITE 55A
Levertijd: 1-2 werkdagen

Toebehoren

ISO certificaat
Kalibratiecertificaat voor de installatietester
300,00 €

Beschrijving

Installatietester met draagriem / snel testen van vaste installaties / isolatieweerstand / foutlusimpedantie / schakelbare testspanningen en foutstromen / menutalen Duits en Engels

De installatietester is een multifunctioneel meetapparaat dat geschikt is voor het testen van elektrische veiligheid volgens de normen EN 61557 en DIN VDE 0100. Het biedt vele functies die speciaal zijn ontworpen voor het testen en evalueren van elektrische installaties. De installatietester kan een nauwkeurige meting uitvoeren van de isolatieweerstand tussen spanningvoerende delen en aarde. Met de speciale functies voor aardlekschakelaars kunnen zowel type A als AC-gestuurde aardlekschakelaars efficiënt getest worden. Dit garandeert de goede werking van deze essentiële beveiligingsapparaten.

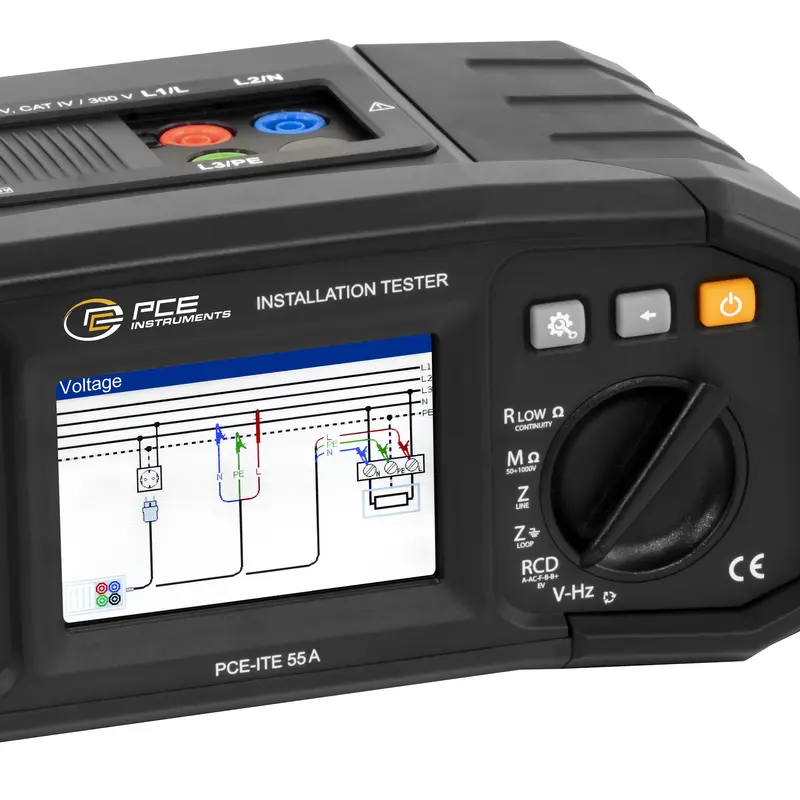

Met de installatietester kan de lusweerstand snel en nauwkeurig worden gemeten om er zeker van te zijn dat er voldoende weerstand is voor een veilige uitschakeling in geval van een foutstroom. Daarnaast kan de continuïteit van geleiders en verbindingen worden gecontroleerd door de weerstand van de aardleiding te meten. Een grafische weergave van de bedrading helpt de operator om de metingen correct uit te voeren.

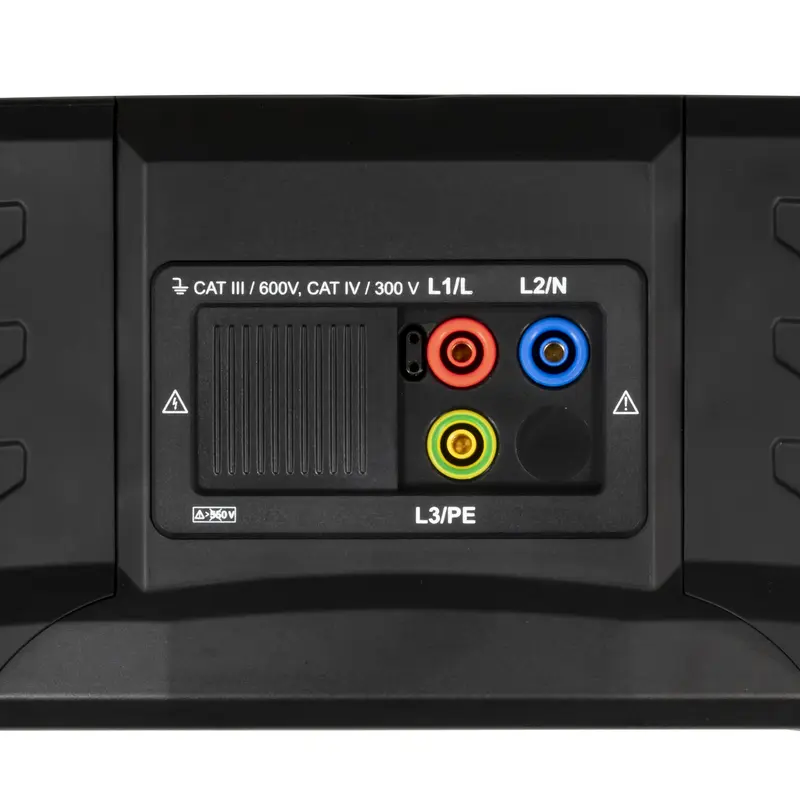

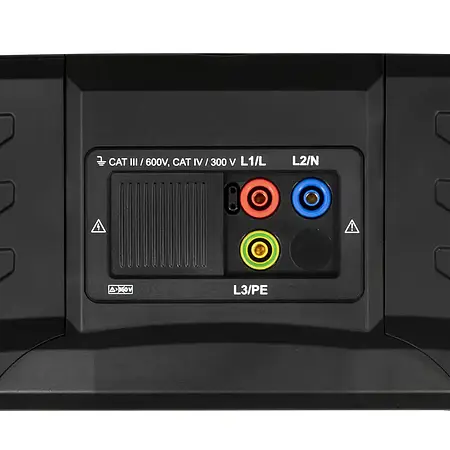

De helderheid van het display kan worden ingesteld op 4 niveaus. Een instelbare alarmtoon waarschuwt voor fouten of als de grenswaarde wordt overschreden. De instelbare uitschakeltijd van de installatietester kan worden gebruikt om onbedoeld ontladen van de batterijen te voorkomen. Het apparaat wordt geleverd met meetsnoeren die voldoen aan de specifieke eisen van CAT III / 600 V en CAT IV / 300 V.

De installatietester biedt een gebruiksvriendelijke interface, duidelijke displayelementen en een robuust ontwerp om te voldoen aan de eisen van verschillende omgevingen. Doordat hij voldoet aan internationale normen, garandeert hij een veilige en betrouwbare beoordeling van elektrische installaties volgens de hoogste industrienormen.
Met onze optionele EVSE-testadapters kunnen ook tests worden uitgevoerd op wallboxen en laadstations voor elektrische voertuigen.

Kenmerken

- Testen volgens EN 61557 en DIN VDE0100
- Isolatieweerstand
- RCD type A en AC
- Lijn- en foutlusimpedantie
- Continuïteitstest
- Spanning, draaiveld en frequentie
- Testen van EV-laadstations met optionele testadapter
- incl. testsnoeren


Specificaties

AC Voltage AC



Meetbereik

0 V ... +550 V

Resolutie

1 V

Nauwkeurigheid

±(2% v.v. Mv. + 2 cijfers)





Isolatieweerstand



Testspanning DC

50 V

Meetbereik

0,1 m Ω ... +80 m Ω

Resolutie

0,001 MΩ (0,100 ... 1.999) 0,01 MΩ (2,00 ... 80.00)

Nauwkeurigheid

±(5% v.v. Mv. + 3 cijfers)





Isolatieweerstand



Testspanning DC

100 V, 250 V

Meetbereik

0,1 m Ω ... +199,9 m Ω

Resolutie

0,001 MΩ (0,100 ... 1,999) 0,01 MΩ (2,00 ... 99,99) 0,1 MΩ (100,0 ... 199.9) M Ω

Nauwkeurigheid

±(5 % van Mv + 3 cijfers) M Ω





Isolatieweerstand



Testspanning DC

500 V, 1000 V

Meetbereik

0,1 m Ω ... +199,9 m Ω

Resolutie

0,001 MΩ (0,100 ... 1,999) 0,01 MΩ (2,00 ... 99,99) 0,1 MΩ (100,0 ... 199,9)

Nauwkeurigheid

±(2% v.v. Mv. + 3 cijfers)





Isolatieweerstand



Testspanning DC

500 V, 1000 V

Meetbereik

+200 M Ω ... +999 M Ω

Resolutie

1 MΩ

Nauwkeurigheid

± (10% van Mw)





Continuïteitscontrole



Meetbereik

0,1 Ω ... +20 Ω

Resolutie

0,01 Ω Ω

Nauwkeurigheid

±(3% van Mv + 3 cijfers) Ω





Continuïteitscontrole



Meetbereik

+20 Ω ... +1999 Ω

Resolutie

0,1 Ω (20,0 Ω ... 99,9 Ω) 1 Ω (100 Ω ... 1999 Ω) Ω

Nauwkeurigheid

± (5% per maand) Ω





Impedantie



Meetbereik

0,25 Ω ... +9999 Ω

Resolutie

0.01 Ω (0,20 ... 19,99) 0.1 Ω (20,0 ... 99,9) 1 Ω (100 ... 9999) Ω

Nauwkeurigheid

±(5% van Mv + 5 cijfers) Ω





Frequentie



Meetbereik

+10 Hz ... +499,9 Hz

Resolutie

0,1 Hz

Nauwkeurigheid

0,2% + 1 cijfer





Algemene technische gegevens



Type display

TFT-kleurendisplay

Schermgrootte

3.3 inch

Norm(en)

EN61557, DIN VDE 0100

Batterijduur

15 uur

Automatische uitschakeling instelbaar

0.5 ... 60 min.

Automatische uitschakeling kan worden gedeactiveerd

Ja

Aardlekschakelaar Test Huidige karakteristieken

A, AC

Aardlekschakelaar Uitschakelstroom

650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA

RCD-triggertijd

0 ... 500 ms

Contactspanning

0 ... 99,9 V

Taal

Duits, Engels

Beschermingsklasse (apparaat)

IP42

Stroomvoorziening

Batterij

Gewicht

1300 gr

Apparaatgewicht bij de levering inbegrepen

1750 gr

Gewicht van het apparaat met leveringsomvang en buitenverpakking

1930 gr

Afmetingen (L x B x H)

250 x 135 x 107 mm

Omgevingscondities

0 ... 40 °C , 95 % RV

Opslagcondities

-10 ... 70 °C , 90 % RV

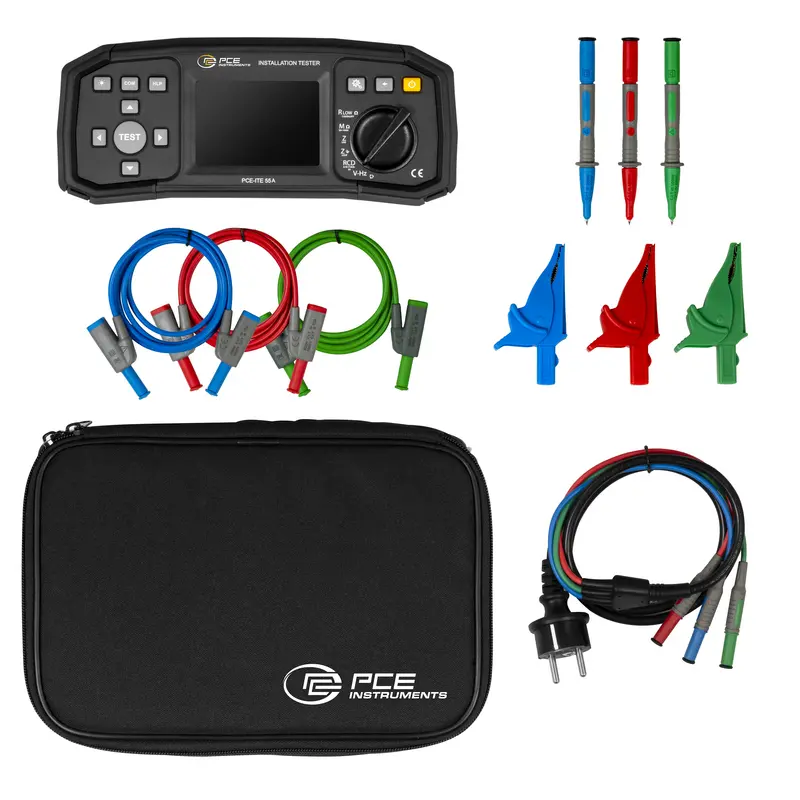

Leveromvang

1 x PCE-ITE 55A installatietester
1 x testkabel voor EU Schuko stopcontacten
3 x meetsnoeren 1m

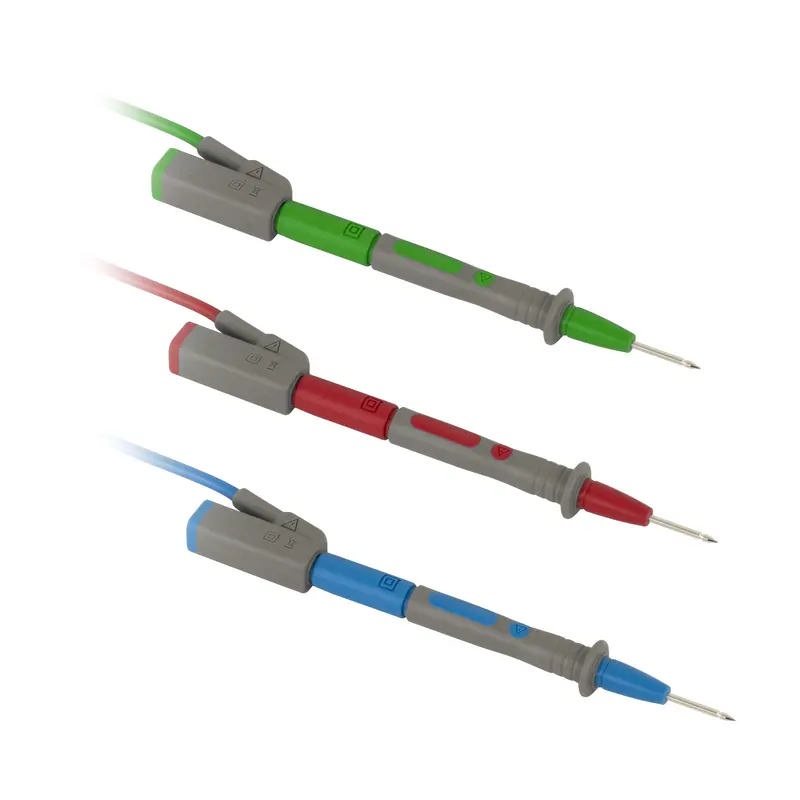

3 x testsondes

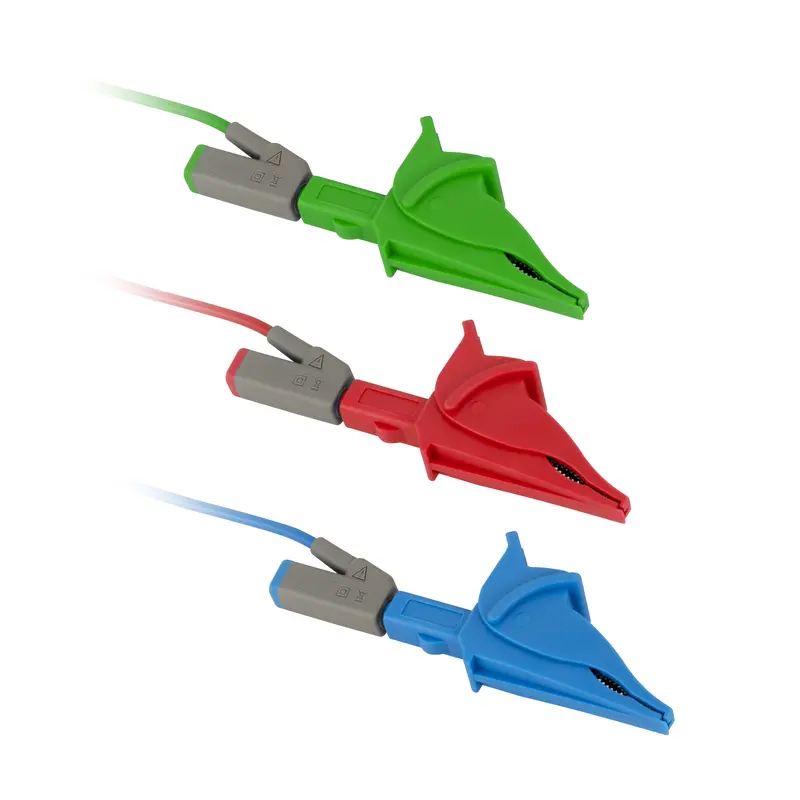

3 x krokodillenklemmen
1 x draagriem
6 x 1,5V AA batterijen
1 x fabriekscertificaat
1 x gebruiksaanwijzing
