Kabeldetector PCE-CL 20

Best.nr.: PCE-CL 20
EAN:
299,90 €
362,88 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-CL 20
Levertijd: 1-2 werkdagen

Beschrijving

Kabeldetector voor unipolaire of bipolaire toepassingen / lampfunctie op beide apparaten / achtergrondverlichting op display van de ontvanger / voor het testen van circuits en leidingen / voor de exacte lokalisatie van kortsluiting

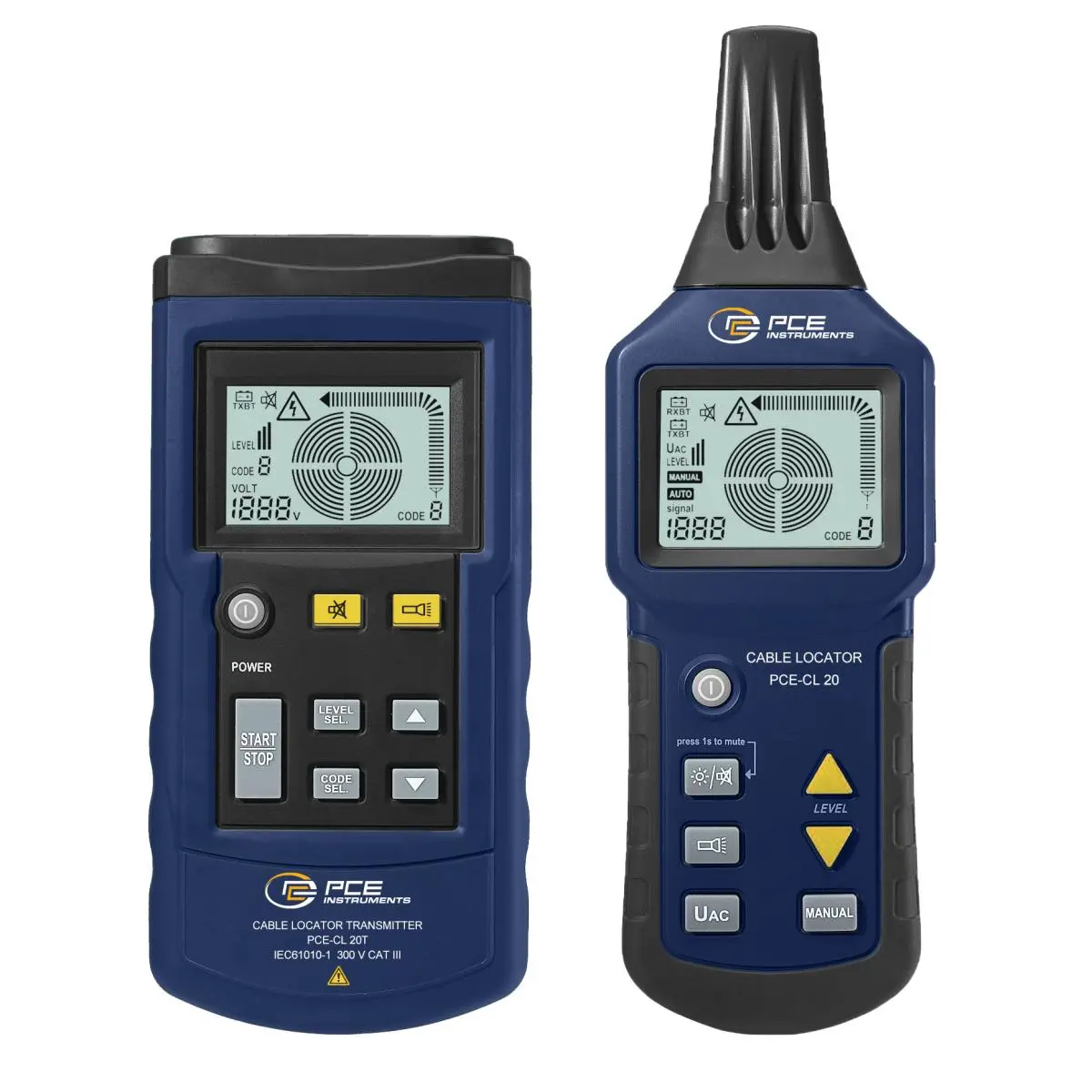

Met de kabeldetector PCE-CL 20 kunt u leidingen in circuits met spanningen tot 400 V en leidingen zonder spanning opsporen. De kabeldetector detecteert naast elektrische kabels ook gas- of waterleidingen, die zich in de wand of in de grond bevinden. Het is dus mogelijk met de kabeldetector kortsluitingen en zekeringen te herkennen. Dit is de reden waarom de kabeldetector zich goed leent om alvorens het boren de desbetreffende wand te onderzoeken, zodat leidingen niet worden geraakt. De kabeldetector bestaat uit twee afzonderlijke eenheden: de ontvanger en de signaalgenerator.
Om ook in donkere omgevingen goed te kunnen functioneren, zijn beide apparaten voorzien door de van een verlichtingsfunctie. De perfecte verlichting wordt verzorgd door drie LED's op beide apparaten. Naast de verlichtingsfunctie is er nog de mogelijkheid om de achtergrondverlichting van de ontvanger te activeren.

Wilt u meer weten over deze kabeldetector? Lees dan ook eens onze handige blogpost!

Kenmerken

- Verlichtingsfunctie op beide apparaten
- Achtergrondverlichting op ontvanger
- Akoestisch signaal bij detectie van leidingen
- Eenvoudige detectie van kortsluitingen
- Handmatig in te stellen gevoeligheid
- Wordt geleverd met aardingsstang

Specificaties

Technische Specificaties van de kabeldetector PCE-CL 20 (transmitter)
Uitgangssignaal 125 kHz
Extern bereik spanningidentificatie DC 12 ... 400 V ± 2,5%; AC 12 ... 400 V (50 ... 60 Hz) ± 2,5%
Display LCD
Maximale spanning max. 400V AC / DC
Overspanningcategorie CAT III 300 V
Vervuilingsgraad 2
Voeding 9V batterij
Stroomverbruik (minimale spanning) ca. 31 mA
Stroomverbruik (maximale spanning) ca. 115 mA
Zekering F 0.5A 500V, 6,3 x 32 mm
Bedrijfsomstandigheden 0 ... 40 ° C, rel. vochtigheid <80%
Opslagomstandigheden -20 ... 60 ° C, rel. vochtigheid <80%
Afmetingen 190 x 89 x 42,5 mm
Gewicht 420 g (incl. batterij)
Technische Specificaties van de kabeldetector PCE-CL 20 (ontvanger)
Detectiediepte afhankelijk van materiaal en de specifieke toepassing
Unipolaire toepassing ca. 0 ... 2 m
Bipolaire toepassing ca. 0 ... 0,5 m
Eenvoudige ringleiding Tot 2.5m
Netspanning detectie ca. 0 ... 0,4 m
Display LCD
Voeding 6 x 1.5V AAA batterijen
Stroomverbruik (minimale spanning) ca. 32 mA
Stroomverbruik (maximale spanning) ca. 89 mA
Bedrijfsomstandigheden 0 ... 40 ° C, rel. vochtigheid <80%
Opslagomstandigheden -20 ... 60 ° C, rel. vochtigheid <80%
Afmetingen 241,5 x 78 x 38,5 mm
Gewicht 350 g (incl. batterijen)


Leveromvang

Omvang van de levering van de kabeldetector PCE-CL 20

1 x Kabeldetector PCE-CL 20 (1 x transmitter en 1 x ontvanger),
2 x alligatorclip,
2 x meettip,
2 x meetkabel,
1 x aardingsstang,
1 x draagriem,
1 x draagtas,
1 x 9 V batterij,
6 x 1.5V AAA batterij,
1 x gebruiksaanwijzing
