Best.nr.: MV125GK-U

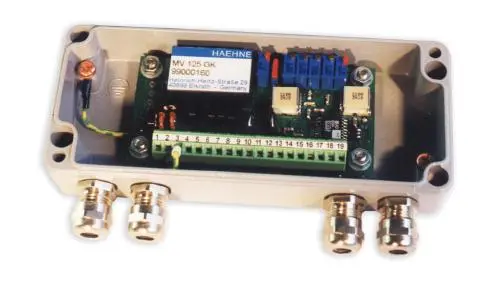

Meetversterker MV125

»Vragen over dit artikel

Levertijd: 1-2 werkdagen

Beschrijving

De meetversterker wordt bij voorkeur gebruikt wanneer er in machines en apparatuur, onder zware omgevingscondities, analoge signalen direct moeten worden versterkt.

De genormaliseerde uitgangssignalen van de versterker kunnen dan over lange afstanden zoals Sleepringen worden overgedragen.

Voor het gebruik is een stroomvoorziening nodig die 24 v gelijkspanning levert. De meetversterker heeft standaard twee uitgangen van -10…0…10 v (direct/ gefilterd)

Meetwaardeversterking: 400…3200 V/V

Kenmerken

- 2 spanningsuitgangen (direct / gefilterd)

- Voeding en signaaluitgang galvanisch geïsoleerd

- Veldmontage maakt signaalverwerking in sensor nabijheid mogelijk

- Geïntegreerde transducer

- 24V DC Voeding

Specificaties

Technische specificaties

DMS transducer voedingsspanning (V4): 10V

Max. stroom: 60mA

Nulpunt compensatiespanning (ten opzichte van de spanningsingang) -25 … 0 … +25mV

Totale versterking regelbereik: 400…3200 V/V

Fabrieksinstelling: 667 V/V

Signaaluitgang

Spanning (V2,V3) – 10 … 0 … +10 V

Min. Belastingsweerstand 5kOhm

Signaal stijgtijd (10..90%) V2 diret: 5ms V3 gefilterd 2s

Maximale laadweerstand: 600 Ohm

Stroomvoorziening

Spanning (v5) 24V C, ± 10 %

Stroomverbruik (bij 24V) 90mA

Algemene gegevens

Standaard beschermingsgraad: IP65

Temperatuurbereik: 0…60 °C

Aansluitingdoorsnede: AWG 26-16

Afmetingen: 150mm x 64mm x 36mm

Omvang van de levering

1x versterker MV125GK-U
