Mobiele materiaaltester / hardheidsschalen HRC, HB, HV en NDT-apparaat geschikt voor het bepalen van de treksterkte Rm / voor componenten tot 1 mm dik.
De materiaaltester kan worden gebruikt om snel de hardheid van componenten te controleren, zelfs als ze geïnstalleerd zijn. De materiaaltester maakt indruk met zijn grote meetbereik, eenvoudige bediening, robuuste ontwerp en temperatuurbestendigheid tot -20°C. Naast de hardheid in Rockwell, Brinell en Vickers kan de materiaaltester ook worden gebruikt om de treksterkte van staal tot 1740 MPa te bepalen. De materiaaltester heeft standaard een handmatige testsonde met een testkracht van 50N, met deze sonde is het mogelijk om vanuit alle richtingen in de ruimte te meten zonder correctiefactor.
Een ander voordeel van de materiaaltester is de NDT-functie. Aan de punt van de sonde bevindt zich een Vickers diamant die wordt geëxciteerd in het ultrasone frequentiebereik. Als de diamant tijdens de hardheidsmeting het oppervlak van het testobject raakt, wordt de trilling gedempt. De resulterende frequentieverschuiving is direct gerelateerd aan de oppervlaktehardheid van het teststuk. Door de lage testkrachten is de penetratiediepte van de diamant erg klein, waardoor er alleen een bijna onzichtbare afdruk achterblijft.
De materiaaltester wordt daarom gebruikt voor het controleren van kleine dunwandige componenten, voor oppervlaktegeharde testmonsters of voor genitreerde componenten. De materiaaltester heeft zich ook bewezen bij het meten van lasnaden en het inspecteren van componenten met complexe geometrieën.
Naast de UCI meetmethode kan de materiaaltester ook worden uitgerust met een rebound tester. Hierdoor kan de materiaaltester worden opgewaardeerd tot een Leeb materiaaltester.

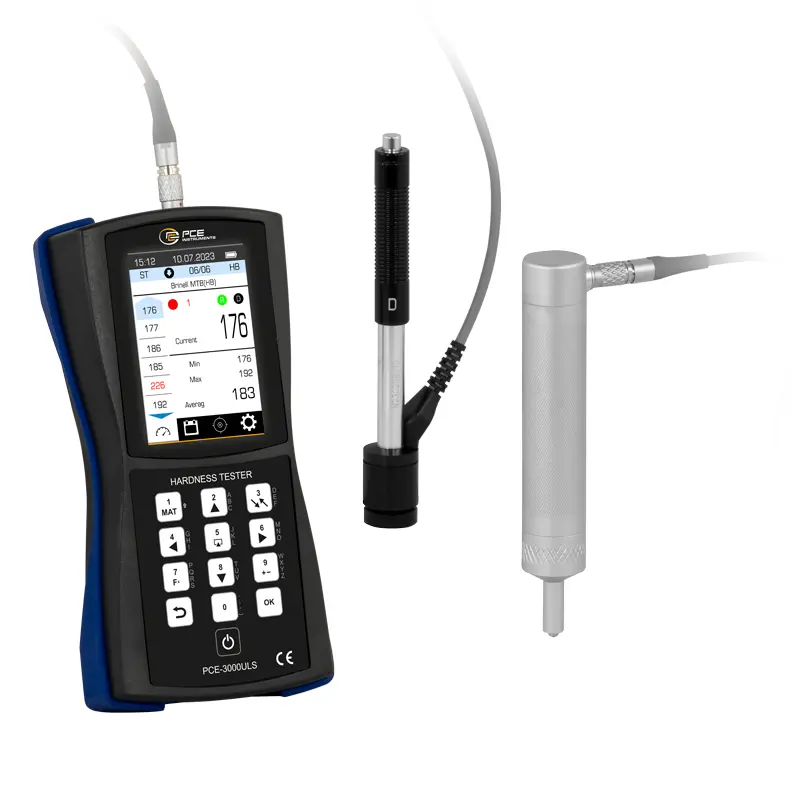

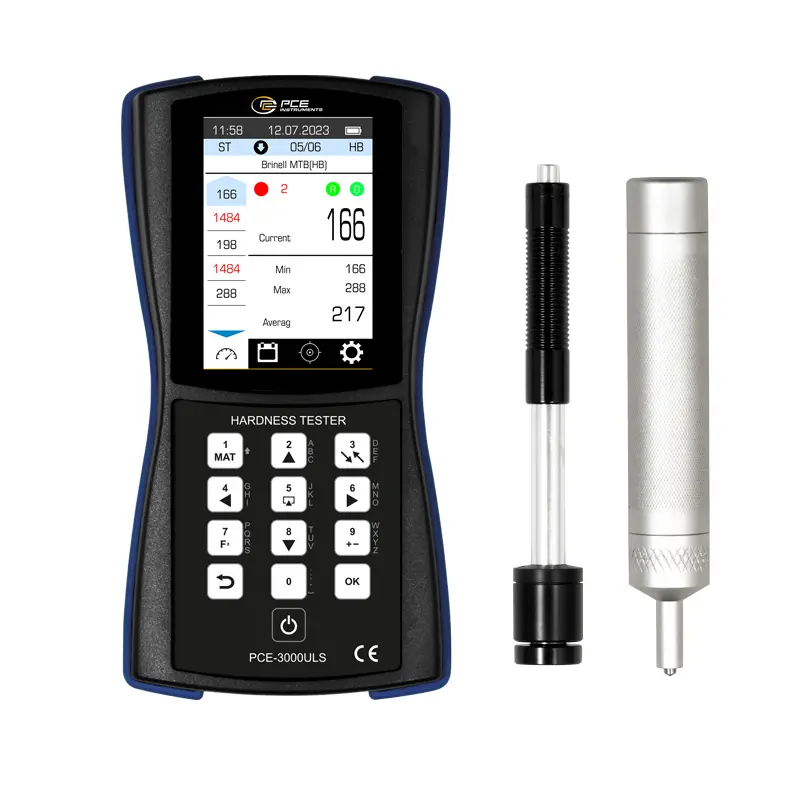

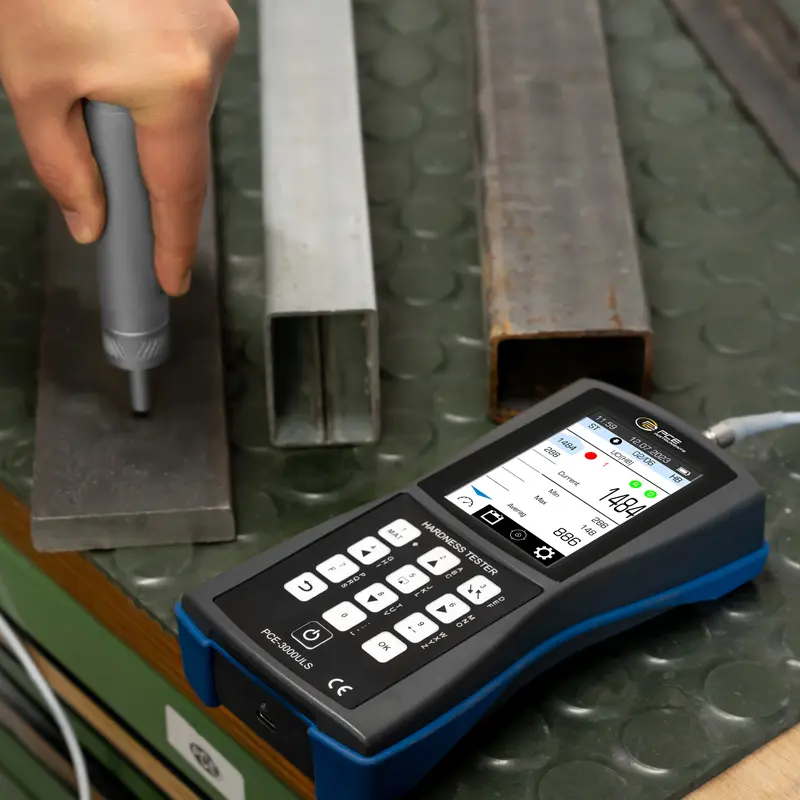

De universele materiaaltester PCE-3000ULS combineert de voordelen van twee methoden: Ultrasone Contact Impedantie (UCI) en Dynamische Rebound (Leeb). Hierdoor kan de gebruiker vrijwel elke taak op het gebied van hardheidsmeting in het veld uitvoeren.
De universele materiaaltester maakt het mogelijk om snel hardheidsmetingen uit te voeren op koolstof- en constructiestaal, lasnaden, gegalvaniseerde coatings, overlays, hittebestendig, corrosiebestendig en roestvast staal, hardheidsmetingen uit te voeren op geharde oppervlakken, dunwandige geharde onderdelen, zelfs op moeilijk bereikbare plaatsen en onder elke hoek.
Ultrasone contactimpedantie (ASTM A1038)

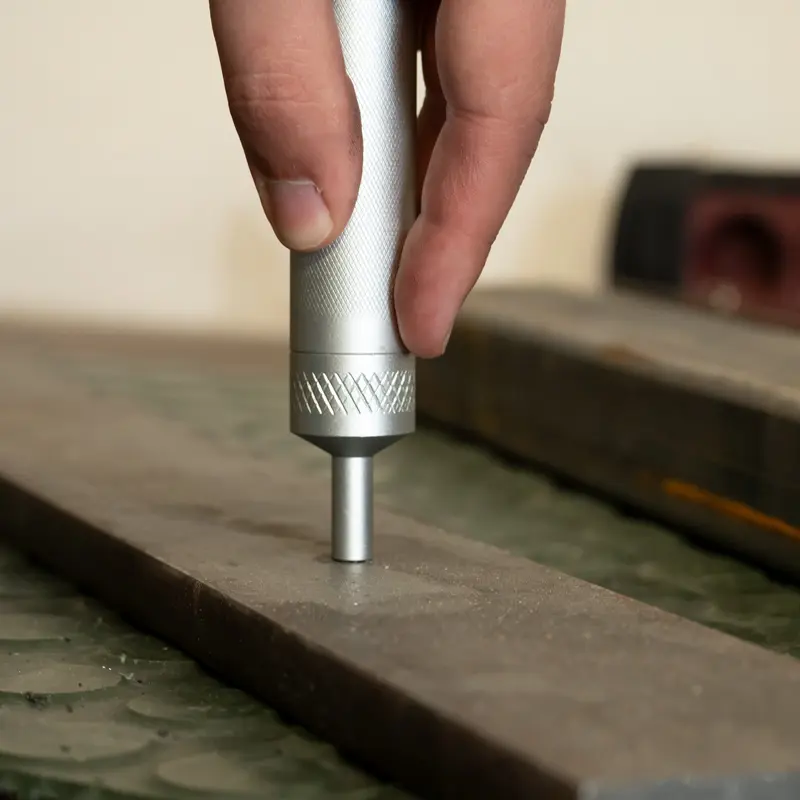

Met de UCI sonde is nu hardheidsmeting van kleine, dunne preparaten met complexe vormen mogelijk. Met de UCI probe kan de gebruiker de hardheid meten van groeven, oppervlakken met kleine radius, ashalzen met spiegelachtige oppervlakken, tandwielen en bladen.

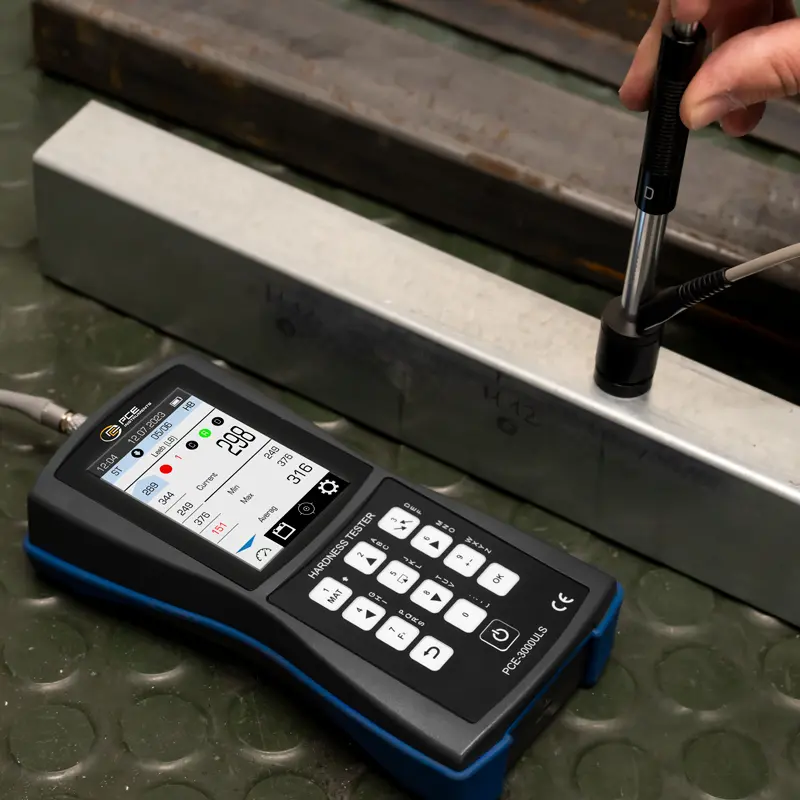

Terugverende hardheidstest volgens Leeb (ASTM A956)

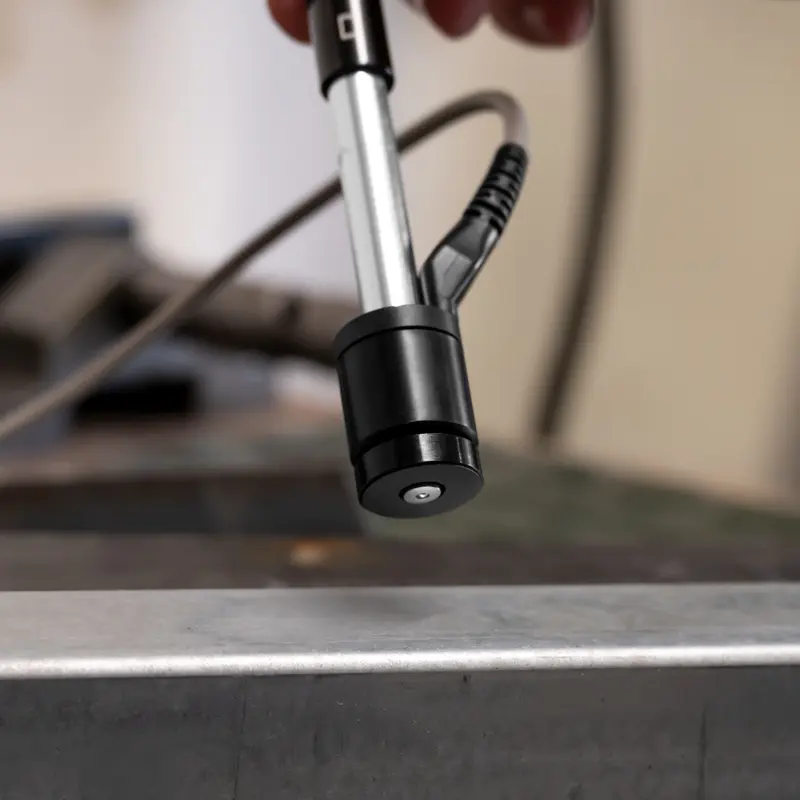

Met een dynamische sonde type D (Leeb sonde) kan de gebruiker de hardheid testen van vaste delen met ruwe oppervlakken. Het instrument kan worden uitgerust met extra verwisselbare sondes met verschillende afmetingen en veerstijfheden.
Belangrijkste functie
Dit instrument heeft alle functies voor het werken met materialen en schalen, waardoor het een universeel instrument is voor niet-destructief hardheidsmeten van metalen.
Met de eenpuntskalibratie kan een door de gebruiker gedefinieerde hardheidsschaal worden gemaakt op basis van een beschikbaar monster met bekende hardheid. Dankzij dit voordeel kan de gebruiker de materiaaltester zo nauwkeurig mogelijk kalibreren om de nauwkeurigheid van een stationaire materiaaltester te benaderen. Het stelt de gebruiker ook in staat om de hardheid van een grote partij producten snel en met hoge nauwkeurigheid te meten.
Met de PCE-3000ULS kan de gebruiker meer dan 500 hardheidsschalen aanmaken en opslaan en de geschiedenis van alle metingen bekijken na het testen. De UCI sonde is vooraf gekalibreerd voor staal. De Leeb sonde is voorgekalibreerd voor staal, gietijzer, roestvast staal, aluminium, brons en messing, koper.
Standaard Rockwell, Vickers, Brinell en Shore kalibraties zijn ook beschikbaar. De gebruiker kan extra kalibraties aanmaken en corrigeren voor zachte en harde materialen.
Belangrijkste voordelen van de PCE-3000ULS universele materiaaltester:
- Groot kleurendisplay met heldere achtergrondverlichting.
- Stabiele werking onder moeilijke klimatologische omstandigheden.
- Groot temperatuurbereik (vorstbestendig tot -20 °C).
- Voor langdurig gebruik onder veld- en werkplaatsomstandigheden is het instrument
ontworpen in een stofdichte behuizing.
- Rubberen buffers beschermen de unit tegen onbedoelde schokken of vallen van een hoogte tot 5 m, terwijl de unit volledig intact blijft.

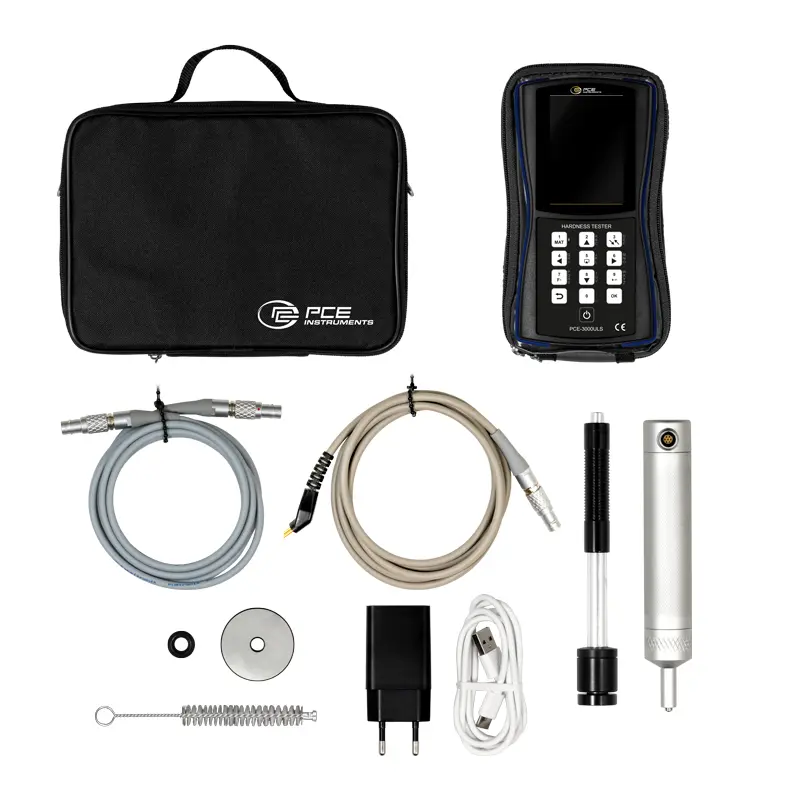

- 2 afneembare sondes: Ultrasone contactimpedantie (UCI) en dynamische terugvering (Leeb).
- Eenpuntskalibratiefunctie (typekalibratie)
- Het apparaat heeft de functie om de minimum, maximum en gemiddelde hardheidswaarden weer te geven. En de functie om foutieve metingen buiten het bereik te filteren.
- De functie van gelijktijdige weergave van 20 metingen in een serie maakt de analyse van de
met een groot aantal metingen en verhoogt de verwerkingssnelheid van de resultaten aanzienlijk.
- De functie om diagrammen te maken voor een serie metingen helpt bij het visualiseren van de hardheidsmeting over het gehele oppervlak van een vormvast product.
- Voor expertwerk om maximale nauwkeurigheid te bereiken, is het mogelijk om de
gevoeligheidscoëfficiënt in te stellen en de signaalverwerking van de taster aan te passen.
- De automatische opslag van alle metingen voorkomt gegevensverlies en maakt, indien nodig, een analyse van de gegevens na langere tijd mogelijk.
- De opslag van de kalibratie in het geheugen van de UCI-sonde maakt een snelle vervanging van de sensor mogelijk zonder dat het apparaat in geval van een defect teruggestuurd dient te worden naar de fabrikant voor een fabriekskalibratie.
