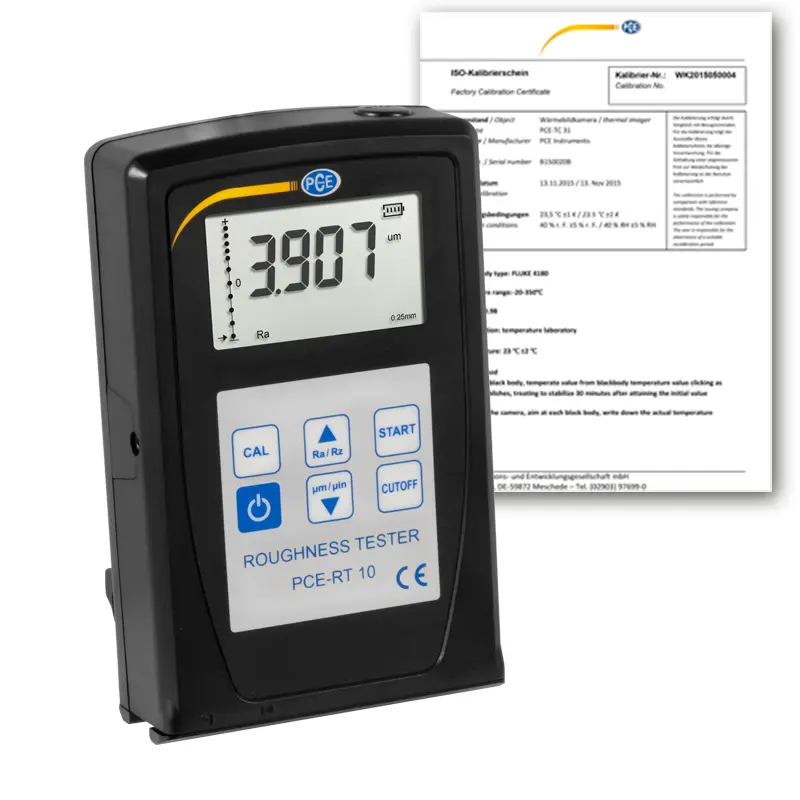

Materiaaltester PCE-RT 10
Voor de meting van de oppervlakteruwheid / meetparameters Ra en Rz / verlicht LC-display / diamant-sensor / RS-232 interface
De PCE-RT 10 is klein, lichtgewicht en eenvoudig te bedienen. Met behulp van de interne diamant-sensor meet de materiaaltester de gemiddelde ruwheid Ra en tevens de gemiddelde ruwdiepte Rz. Hiertoe wordt de materiaaltester op het te meten vlak geplaatst, waarna de interne diamant-sensor gelijkmatig over het oppervlak gaat en de meting uitvoert.
De meetwaarden worden bepaald aan de hand van de verschuiving van de sensor tijdens de meting, via inductie. De meetresultaten worden weergegeven op het grote LC-display van de materiaaltester. Via de geïntegreerde RS-232 interface kan het meetapparaat verbonden worden met een pc. Een USB-datakabel incl. software is als optioneel accessoire verkrijgbaar voor de materiaaltester. Het materiaalmeetapparaat voldoet aan alle eisen volgens de ISO, DIN, ANSI en JIS normen.
| Technische specificaties | |
| Meetbereik | |
| Ra | 0,05 ... 10 µm / 1 ... 400 µinch |
| Rz | 0,02 ... 100 µm / 0,78 ... 40 µinch |
| Meetnauwkeurigheid | |
| Algemeen | ±15 % |
| Reproduceerbaarheid | max. 10 % |
| Resolutie | |
| Meetbereik < 10 µ | 0,001 µ |
| Meetbereik < 100 µm | 0,01 µ |
| Meetbereik ≥ 100 µm | 0,1 µ |
| Sensor | |
| Type meting | inductieprincipe |
| Radius van de sensor | 10 µm |
| Materiaal van de sensor | diamant |
| Meetkracht van de sonde | 16 mN (1,6gf) |
| Sondehoek | 90 ° |
| Verticale radius van sondekop | 48 mm |
| Meetsnelheid | |
| Sampling-lengte = 0,25 | Vt = 0,135 mm/s |
| Sampling- lengte = 0,8 | Vt = 0,5 mm/s |
| Sampling- lengte = 2,5 | Vt = 1 mm/s |
| Returning | Vt = 1 mm/s |
| Algemene technische gegevens | |
| Maximale slag | 2,5 mm / 0,5 inch |
| Grensfrequentie lengte | 0,25 mm / 0,8 mm / 2,5 mm optisch |
| Eenheden | Rz, Ra |
| Beeldscherm | 4-cijferig LCD-display, verlicht |
| Maximale omgevingstemperatuur | 0 ... +50 °C |
| Maximale omgevingsluchtvochtigheid | <80 % |
| Afmetingen | 140 x 52 x 48 mm |
| Gewicht | 280 g |
