Oppervlakte tester PCE-RT 2300

Best.nr.: PCE-RT 2300
EAN: 4250348718693
2.332,90 €
2.822,81 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348718693
PCE-RT 2300
Levertijd: 1-2 werkdagen

Toebehoren

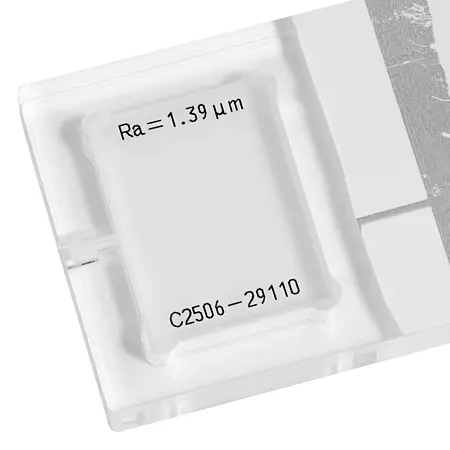

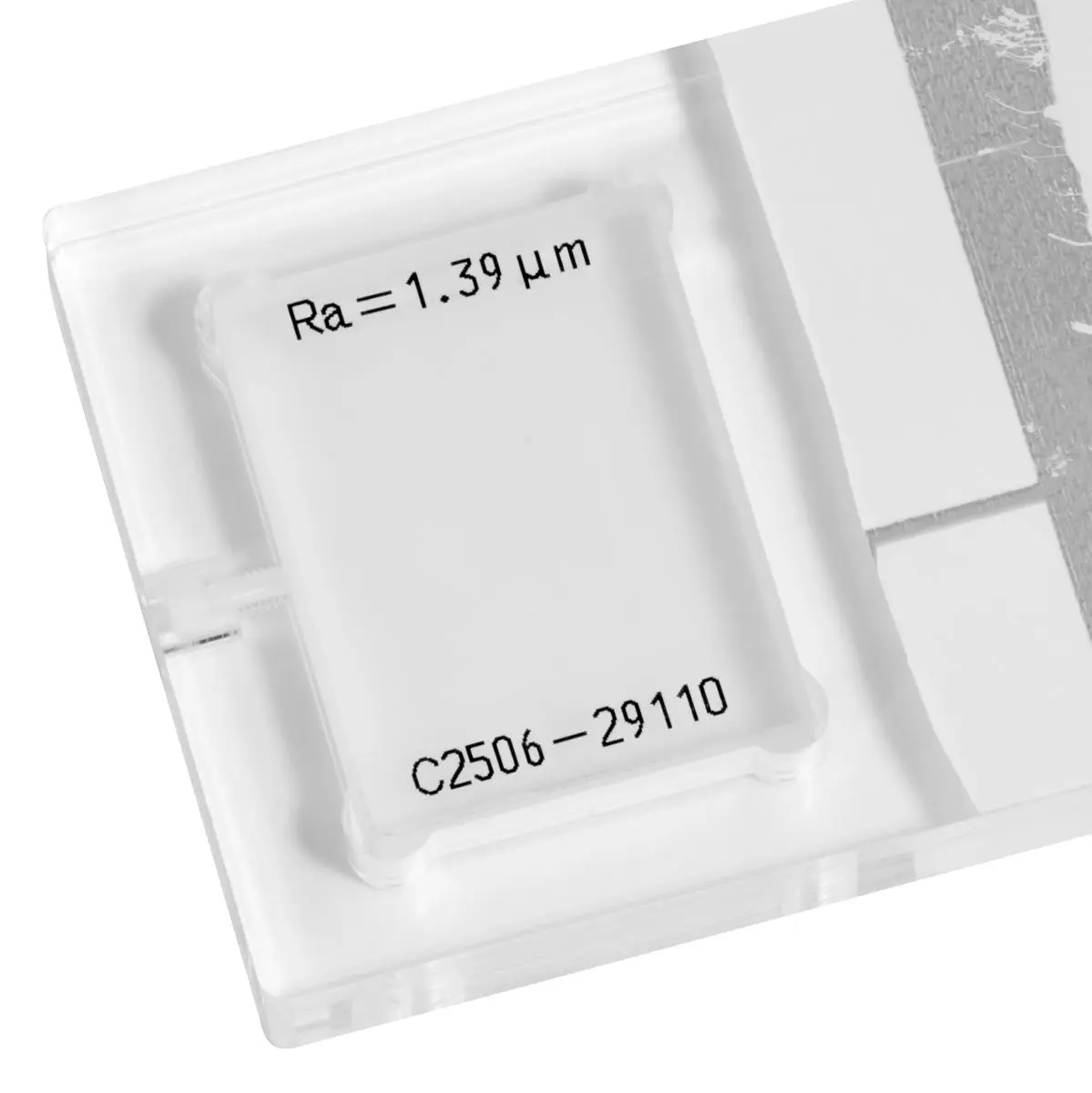

Kalibratiecertificaat voor de PCE-RT serie
Kalibratiecertificaat voor de PCE-RT serie
252,90 €
Sensor PCE-RP-131 voor groeven
Sensor PCE-RP-131 voor groeven
1.799,90 €
Vervangende sensor PCE-RP-100 voor de PCE-RT 2200
Vervangende sensor PCE-RP-100 voor de PCE-RT ruwheidsmeters
1.099,90 €

Beschrijving

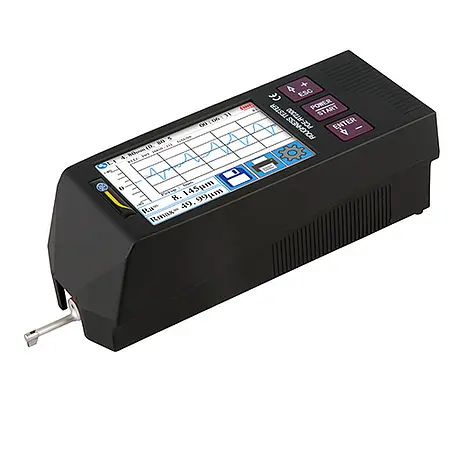

Oppervlakte tester PCE-RT 2300

Draagbare oppervlakte tester voor de snelle bepaling van de ruwheid (Ra, Rz, Rq, Rt, etc.) / afneembare motorische geleiderail / touchscreen / interface

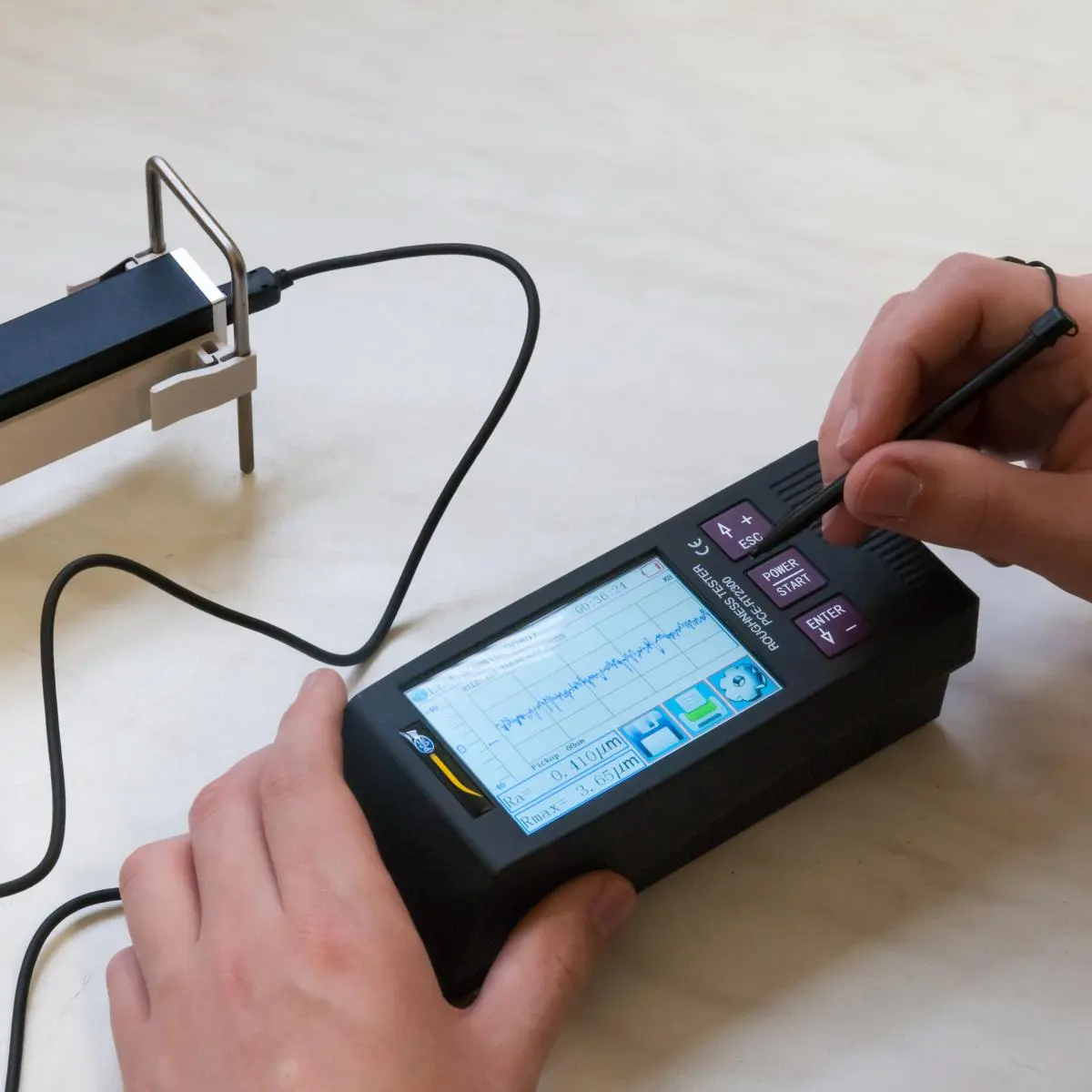

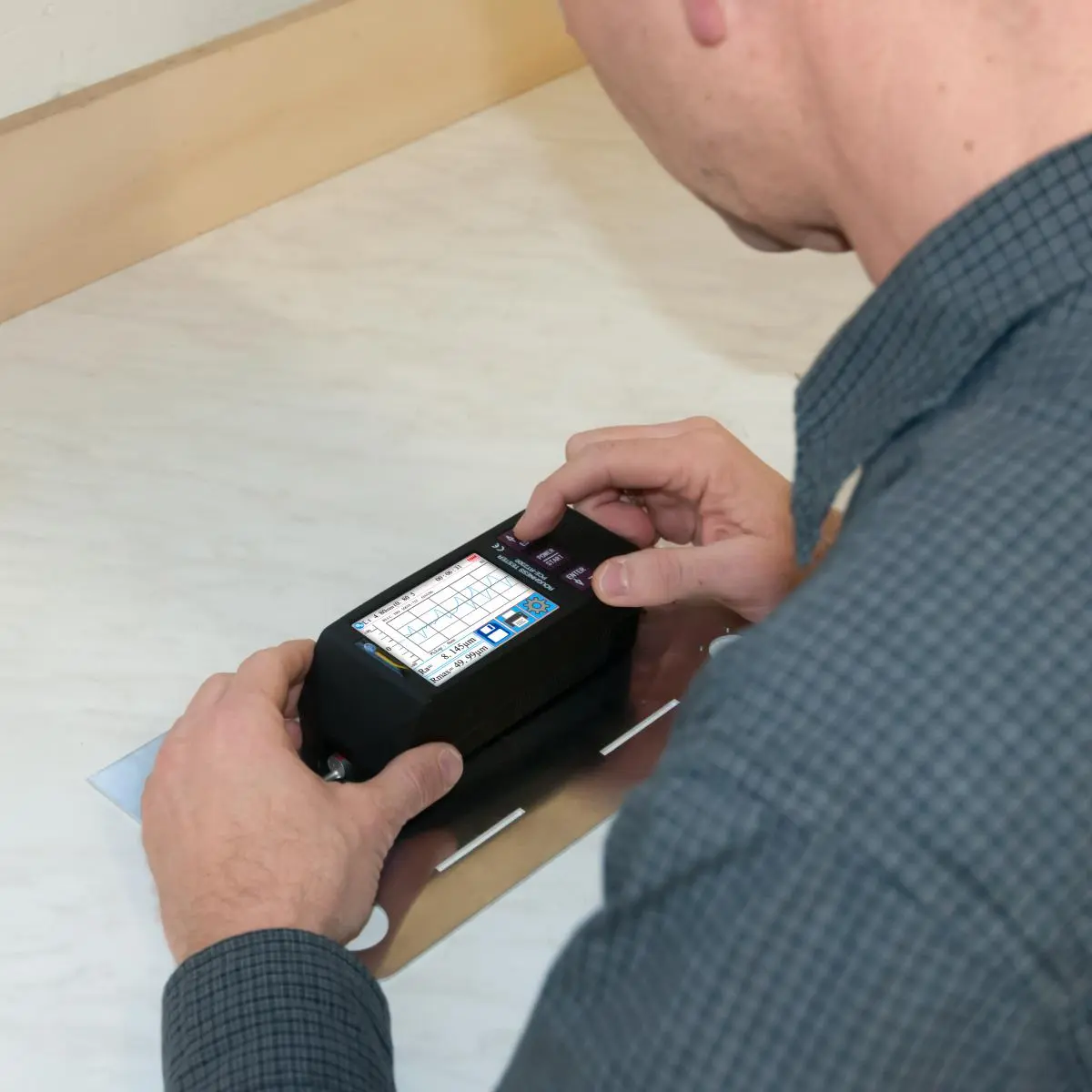

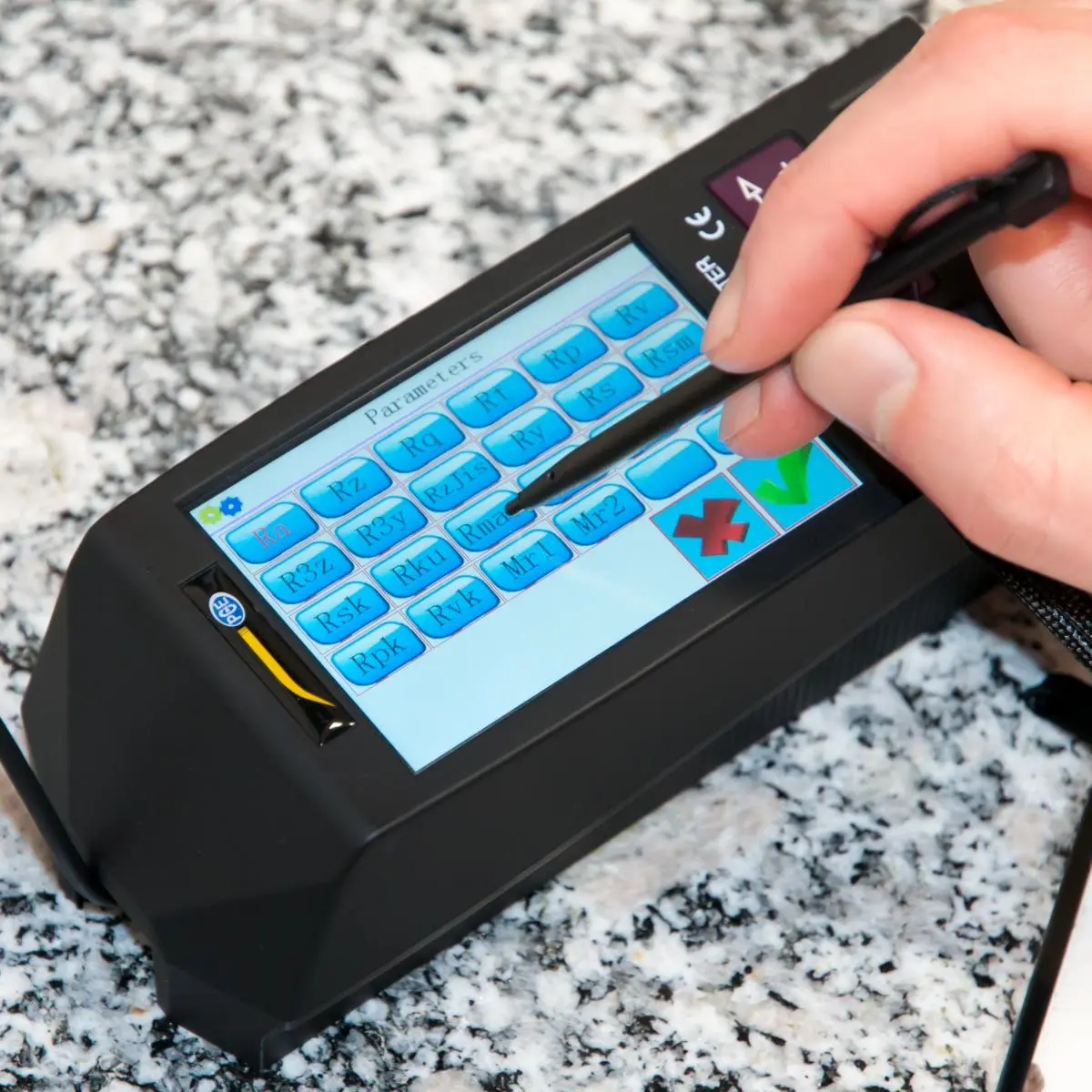

De oppervlakte tester PCE-RT 2300 wordt gebruikt om de ruwheid van oppervlakken te meten. De PCE-RT 2300 beschikt over een afneembare motorische geleiderail. Hierdoor kan de oppervlakte tester ook gebruikt worden om de oppervlakteruwheid te meten van kleine of smalle profielen. De meetwaarden worden weergegeven op het grote display de ruwheidsmeter. Ook de bediening van het meetapparaat geschiedt via dit display. Voor de stroomtoevoer maakt het apparaat gebruik van een interne accu, welk met een USB-kabel opgeladen kan worden.

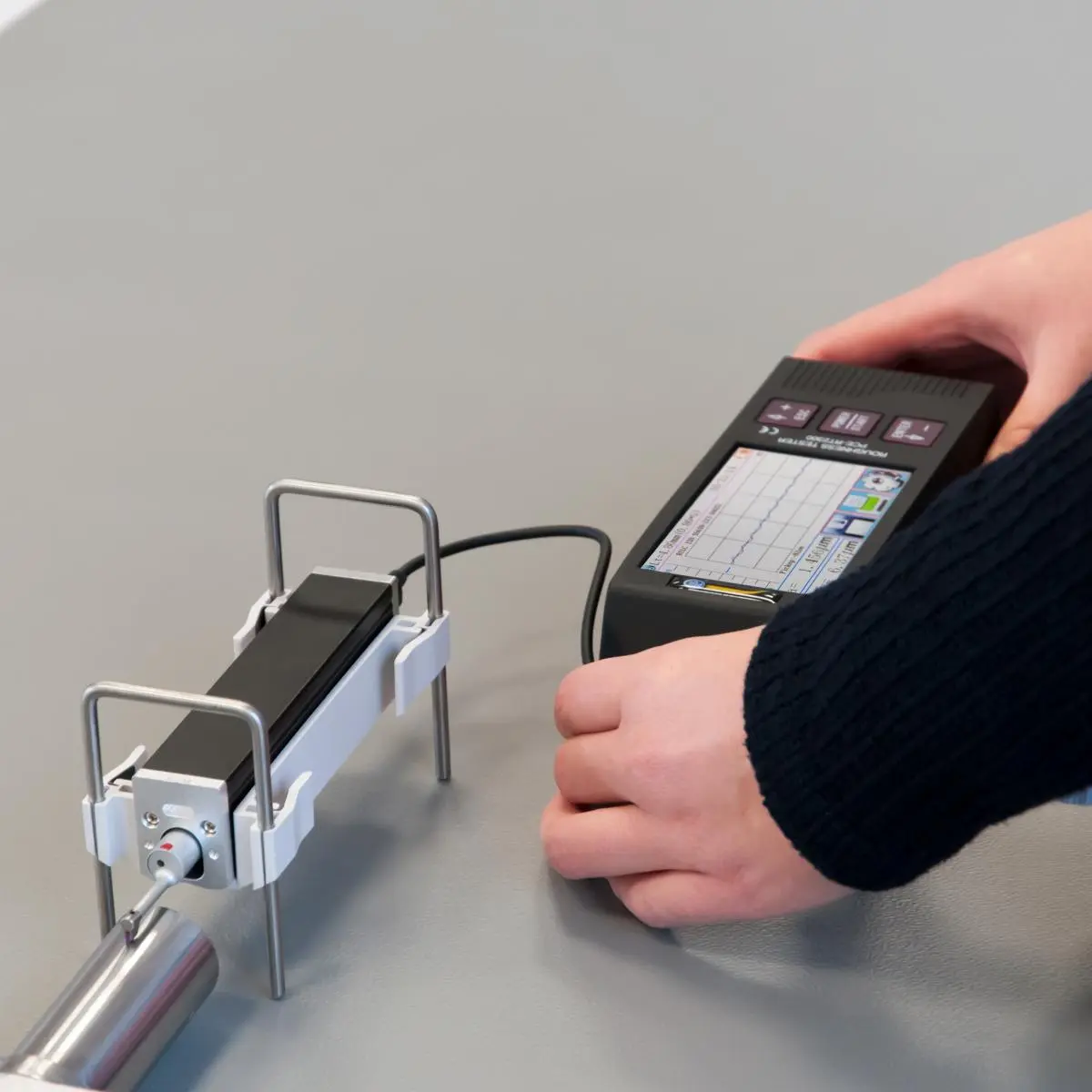

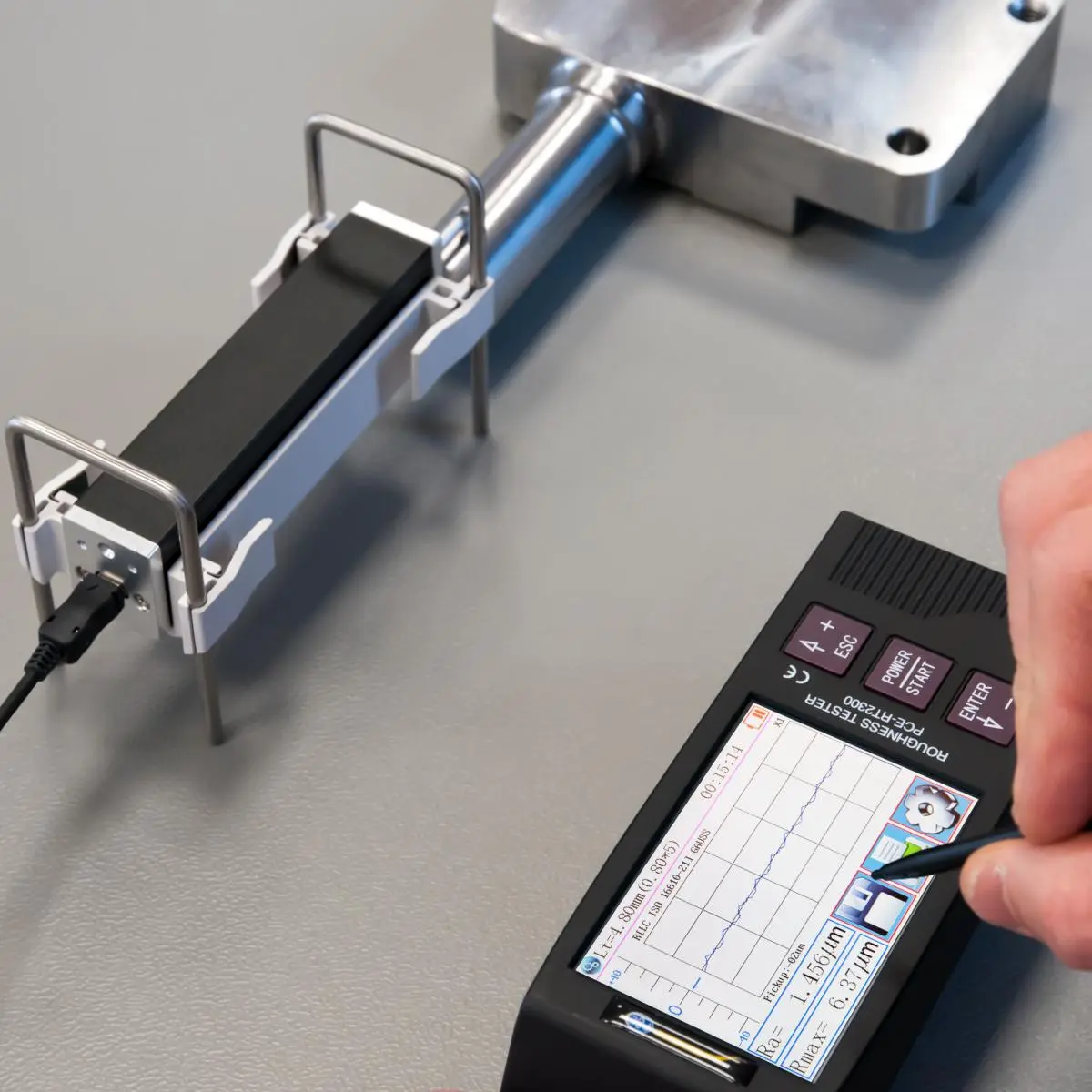

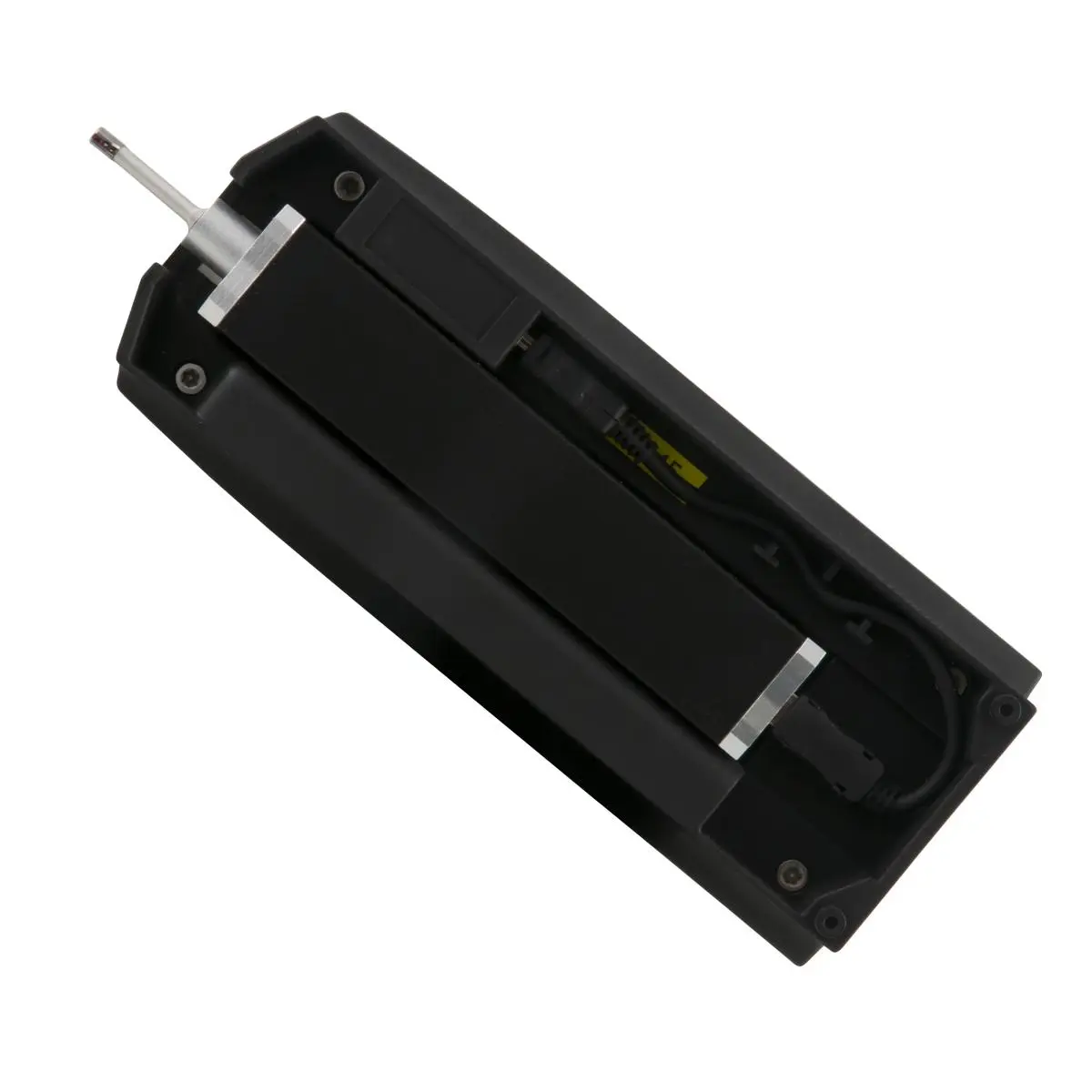

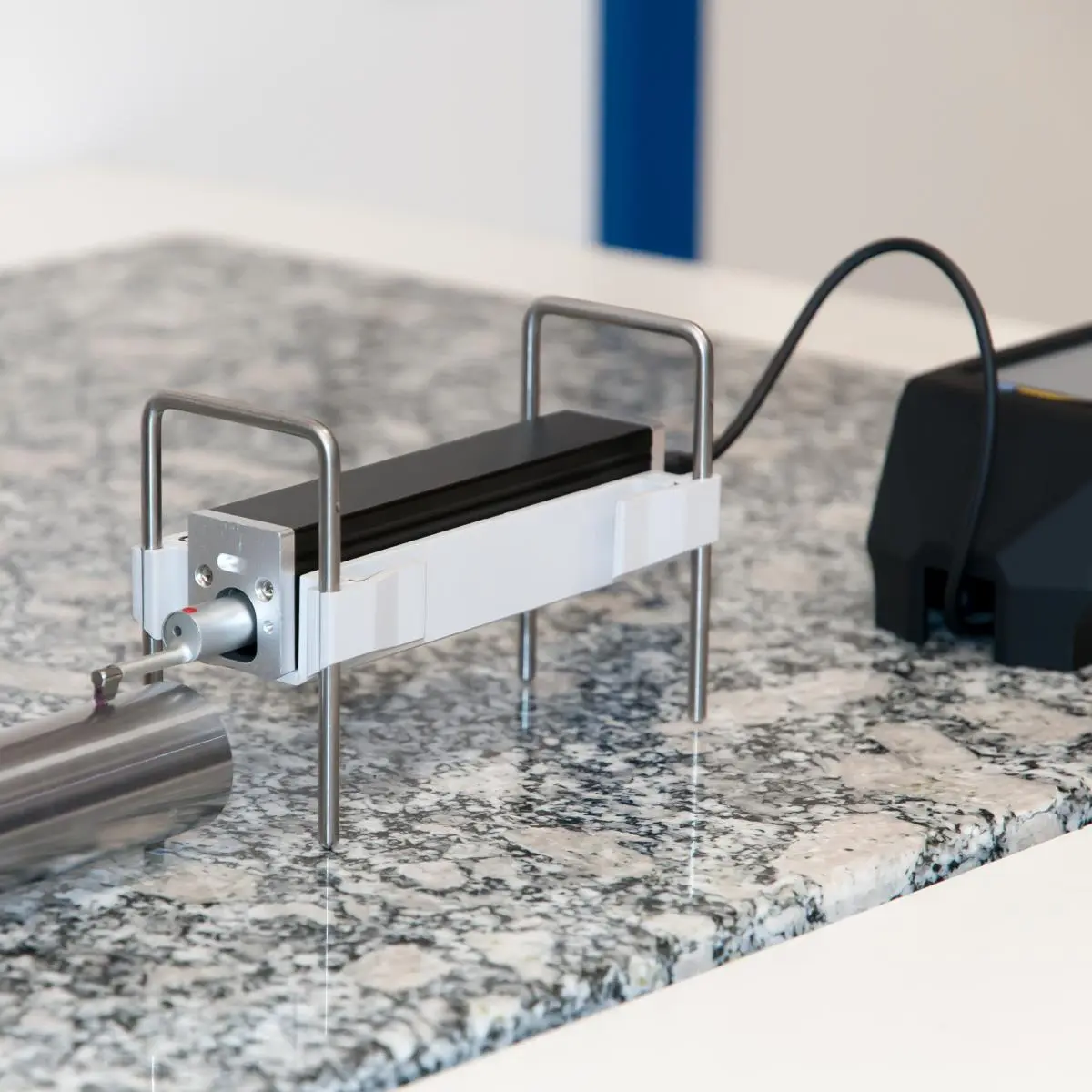

De afneembare motorische geleiderail is aangesloten op de hoofdunit van de ruwheidsmeter met een kabel. De geleiderail is voorzien van een ingebouwde diamantsensor. Deze drukt met een maximale kracht van 4 mN op het oppervlak, waarvan de ruwheid gemeten dient te worden. De ruwheidsmeter meet volgens de geldende ISO, ANSI en JIS normen voor ruwheidsmeetapparaten.

RZ = gemiddelde ruwheid
De gemiddelde ruwheid Rz is het rekenkundige middel om meerdere aaneengesloten afzonderlijke diepten te meten.

Ra = rekenkundige gemiddelde ruwheid
Ra is de algemeen erkende en internationale ruwheidsparameter. Het is het rekenkundige gemiddelde van alle absolute waarden van profielafwijkingen binnen het bereik.
De gemeten Ra-waarde is altijd kleiner dan de gemeten Rz-waarde op hetzelfde ruwheidsprofiel.

Rt = maximale ruwheid
De maximale ruwheiddiepte Rt is de afstand tussen het hoogste en het diepste punt van het meetbereik.

Rq = kwadratische ruwheid
Rq is het kwadratische gemiddelde van alle ordinale waarden binnen het meetbereik. Rq komt overeen met de term RMS (Root Mean Square).


Kenmerken

- Touchscreen
- Meting van alle gangbare ruwheidseenheden
- Zowel accu- als netstroomvoeding
- Verschillende filters instelbaar
- Diamant meetsensor
- Afneembare motorische geleiderail


Specificaties

Technische specificaties

Meetbereik

320 µm

Nauwkeurigheid

± 10 %

Herhalingsnauwkeurigheid

± 7 %

Resolutie

± 20 µm: 0,01 µm
± 40 µm: 0,02 µm
± 80 µm: 0,04 µm

Meetparameters

Ra, Rz, Rq, Rt, Rc, Rp, Rv,R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2

Meetnormen

ISO4287, ANSI b46.1, DIN4768, JISb601

Grafiekweergave

primair profiel (ruwheid + golving)

ruwheidsprofiel  (ruwheid)
laadcurves

Meetfilter

RC, PC-RC, Gaus, D-P

Meetafstand (Cut-Off)

0,25 mm, 0,8 mm, 2,5 mm

Totale verschuivingsafstand sensor

1 ... 5 x de meetafstand
max. 17,5 mm (incl. voor- en naloop)

Sensor

diamanttip 90°
5 µm

Drukkracht sensor

< 4 mN

Verschuivingssnelheid

0,25 mm: 0,135 mm/s
0,8 mm: 0,5 mm/s
2,5 mm: 1 mm/s

Display

3,5" LC-Display

Voeding

3,7 V li-ion accu
5 V / 800 mA USB-laadkabel

Batterijduur

50 h

Omgevingscondities

-20 ... 40 °C / max. 90 % r.v.

Opslagcondities

-40 ... 60 °C / max. 90 % r.v.

Afmetingen

hoofdunit: 158 x 55 x 52 mm
motorische geleiderail: 115 x 23 x 27 mm

Gewicht

ca. 500 g

Leveromvang

1 x Oppervlakte tester PCE-RT 2300,
1 x diamanten microsensor ,
1 x afneembare motorische geleiderail,
2 x verbindingskabel voor geleiderail,
1 x laadkabel,
1 x interfacekabel,
1 x transportkoffer,
1 x handleiding

Optioneel met ISO-kalibratiecertificaat!
