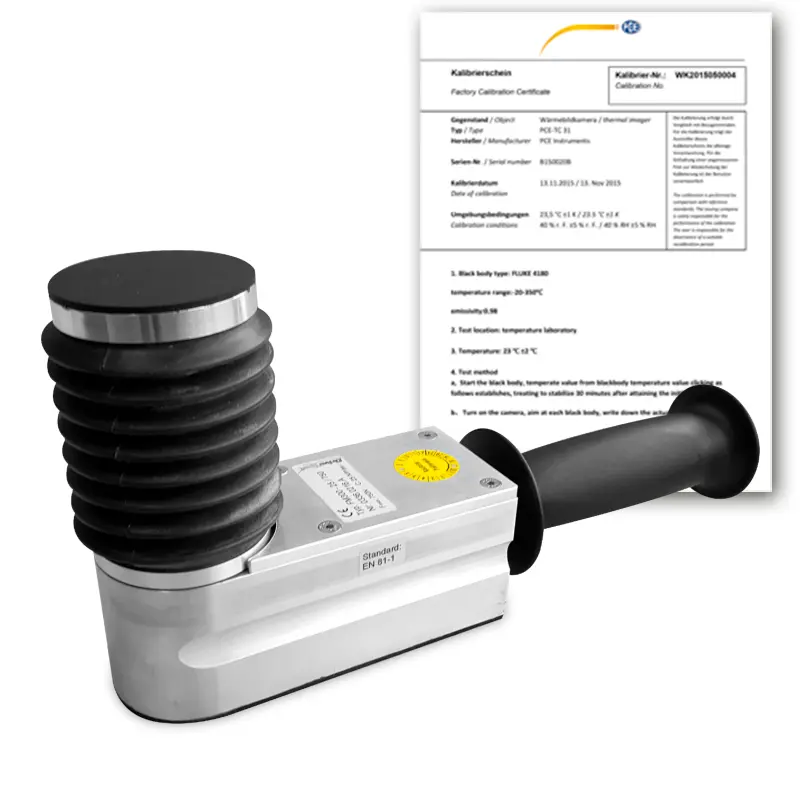

Sluitkrachtmeter FM300 voor liftdeuren met ISO-kalibratie

Best.nr.: FM300

EAN:

Toebehoren

Afstandshouderset FM300-SP-25-100-200

163,00 €

Upgrade PC-evaluatiesoftware PinchPilot (bekabeld)

185,00 €

Beschrijving

Sluitkrachtmeetsysteem voor liftdeuren

De sluitkrachtmeter is een elektronisch meetapparaat voor liftdeuren en beveiligingsinrichtingen op machines. Het wordt gewoonlijk gebruikt voor de eindcontrole van nieuwe installaties en voor regelmatige inspecties. Het compromisloze ontwerp combineert precisie met praktische robuustheid en garandeert nauwkeurige meetwaarden, zelfs na jarenlang gebruik in zware omstandigheden.

Voor cyclische metingen aan objecten met meerdere liften is een snelle en eenvoudige uitvoering van groot belang. Hiervoor is software ontwikkeld die de meetprocedure en de inspanning voor documentatie drastisch vermindert. Met slechts enkele bedieningsstappen kunnen de metingen van alle liftdeuren in een gebouw worden overgenomen, afgedrukt in tabelvorm en opgeslagen in een database.

Wij bieden geschikte interfaces (bv. Microsoft® DLL of National Instruments® LabVIEW) voor integratie in een geautomatiseerde testreeks.

Kenmerken

- Ondersteuning van relevante normen - EN 81-1, EN 81-2, EN 81-20:2014, EN 81-50:2015, EN 14120

- Nauwkeurige metingen

- Robuust ontwerp

- Gebruiksvriendelijk - bediening met één bedieningsknop of op afstand via Microsoft® DLL-interface of National Instruments® LabView-bibliotheek

- Volledige leveringsomvang - inclusief hoogwaardige draagtas en software

- Professionele, uitgebreide pc-software - PinchPilot

- Uitgebreide gebruikersondersteuning - kalibratiedienst, normrevisieservice zorgt voor de toepassing van de nieuwste standaardversie

- Software ondersteuning - integratie in bestaande software structuren mogelijk

- Uitgebreide systemen kunnen in één run worden gemeten - Meetgegevens-acquisitiemodule slaat tot wel 100 metingen op

Specificaties

Fm300
Meetbereik	0 ... 750 N
Nauwkeurigheid	+/– 3 N of 3 % van de aflezing
Stijfheid	25 N/mm
Breedte van de opening	145–510 mm
Doorsnede	58 mm
Meetprincipe	DMS - opnemers
Afmetingen	290 x 140 x 60 mm
Gewicht	1,7 kg

Display unit SEB2
- Display unit SEB2 datalogger unit met LCD-scherm
en LED-statusindicatoren, Bedieningsknop, seriële interface
- Optionele pc-gestuurde Meting
- 9 V Batterijvoeding
- Klok
- Geheugen voor 100 metingen
- Sensor en PC-interface
- Piekwaardeweergave
- Waarderingsweergave i. O./n. i. O.

Pc-evaluatiesoftware PinchPilot
- Meertalig (DE, EN, IT, FR, ES)
- Grafische weergave van de krachtcurve
- Berekening van normrelevante karakteristieke waarden
- Evaluatie volgens verschillende Richtlijnen mogelijk
- Door de gebruiker gedefinieerd beleid instelbaar
- Protocol afdrukken
- Gegevensexport (Excel, CSV, PDF)
- Optionele meetpuntidentificatie

- Systeemvereisten Software PinchPilot (zie tabblad Software/App)

Leveromvang

1 x Sluitkrachtmeter FM300 met 2,5 m aansluitkabel

1 x Display unit SEB2 afzonderlijke gemeten waarde acquisitie module met LCD-display, LED-display, Membraanknop en seriële interface

1 x 9 V blok batterij

1 x Transportkoffer met schuiminzetstuk voor de volledige leveringsomvang

1 x PC-aansluitkabel (USB)

1 x USB-gegevensstick met pc-evaluatiesoftware PinchPilot en documentatie

1 x Handleiding

1 x ISO kalibratie certificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!

Software / App

Beschrijving Software / Technische vereisten

Voor onze meetapparatuur heeft u een van onze softwaretools nodig. Onze software wordt gebruikt om de gegevens te evalueren die tijdens de sluitkrachtmetingen worden verkregen. Afhankelijk van welk meetapparaat of evaluatieapparaat u hebt, kunt u verschillende software downloaden.

- PC/laptop Windows 7 of hoger

- Seriële USB-verbinding of Bluetooth-interface

- Meetapparaat

- voor de volgende meettoestellen: Original BIA Class 1, BIA 600, FM 100, FM 200, FM 202,

FM 205, FM 206, FM 207, FM 208, FM 300

PC software PinchPilot

Onze "PinchPilot"-software wordt gebruikt om de gegevens te evalueren die tijdens de sluitkrachtmetingen worden verkregen. Voor het dagelijkse werk is geen extra software nodig.

Uitvoer van gegevens

PinchPilot biedt alle functies die nodig zijn voor routinemetingen. Moeten de gegevens echter in een andere ruimte verder worden verwerkt, dan zijn er verschillende soorten export waaruit u kunt kiezen:

Tekstuitvoer: meetwaarden als numerieke reeks; importeerbaar in bijv. Microsoft Excel

Beeldexport: protocol of afzonderlijk diagram in EMF-formaat; importeerbaar in bijv. Microsoft Word Meetgegevens exporteerbaar als ppdx (XML-formaat) en importeerbaar met onze andere softwaretools voor verdere verwerking.

SQL database: Op verzoek kan een aangepaste SQL interface worden geïmplementeerd.

National Instruments DataPlugin (voor invoer in Diadem of LabView)

Evaluatie volgens de PinchPilot-richtlijnen

De software evalueert de meetresultaten volgens de richtlijnen van PinchPilot. Deze zijn gebaseerd op toepasselijke regelgeving (wetten, normen, richtlijnen). Zij bestaan uit een reeks parameters die de toegestane grenswaarden omvatten. De verkregen meetresultaten worden dienovereenkomstig geëvalueerd. Het toegestane bereik is in kleur gemarkeerd in het meetdiagram en maakt een snelle beoordeling van de meting mogelijk. De richtlijnen van PinchPilot worden door ons bijgehouden. Kalibraties door ons omvatten een update van de software en dus ook van de PinchPilot richtlijnen. Met regelmatige kalibratie heeft de gebruiker de zekerheid dat hij altijd test volgens de laatste stand van zaken. Naast de evaluatie volgens de richtlijnen van PinchPilot heeft de gebruiker de mogelijkheid zijn eigen richtlijn te creëren.

Documentatie van de resultaten

Er zijn twee mogelijkheden om de metingen op papier te documenteren: Het meetrapport is een gedetailleerde grafische documentatie van een meetpunt. Het meetrapport is een documentatie van verschillende meetpunten in tabelvorm. Dit kan worden gebruikt om alle metingen op één voorwerp (deur, wagen, enz.) te documenteren.

U kunt de gebruikerstaal zelf instellen: Duits, Engels, Frans, Italiaans en Spaans. Kosten voor een software-upgrade worden gemaakt als er geen licentie beschikbaar is voor de gedownloade versie.

Momenteel kunnen de volgende normen en richtsnoeren worden geëvalueerd:

EN 81-1 2000-4-EG

FMVSS118

APTA PR-M-S-18-10

ASME A17.1 2000

DIN EN 14752:2005

DIN EN 14752:2015

2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO

EN14120 DIN 18650-1

DIN EN 12453

DIN EN 16005

DIN EN 60335-2-103
