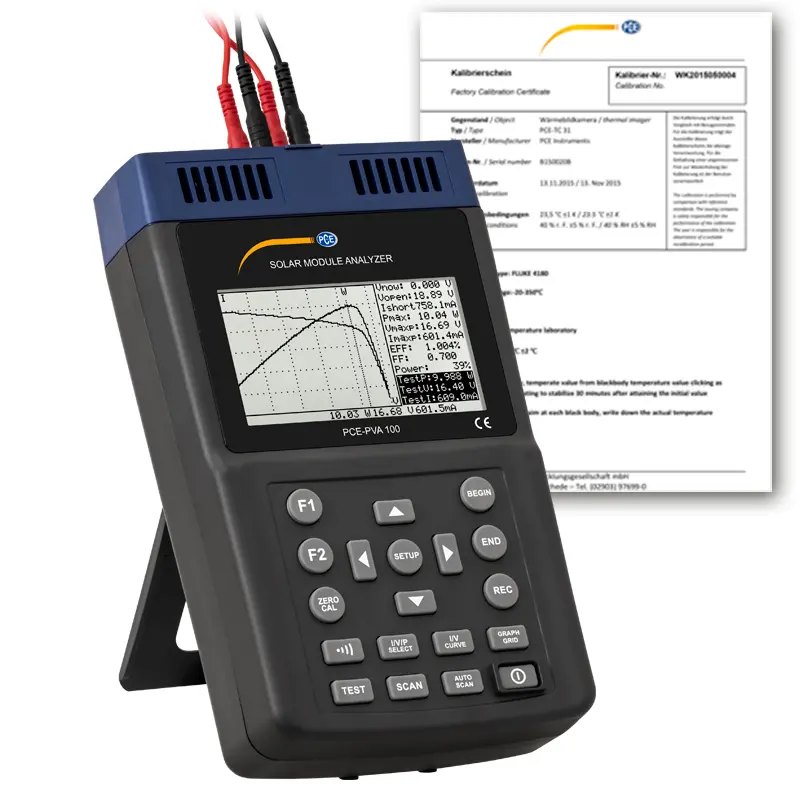

Solarmeter PCE-PVA 100-ICA incl. ISO-kalibratiecertificaat

Best.nr.: PCE-PVA 100-ICA
EAN: 4250348729712
1.499,90 €
1.814,88 €
ISO-kalibratie Meetinstrumenten
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348729712
PCE-PVA 100-ICA
Levertijd: 10 - 14 dagen

Beschrijving

Solarmeter met een meetbereik van 0 ... 12 A DC / USB-interface / datageheugen voor 100 gemeten curven / 4,8" LC-display / batterijduur voor ca. 400 metingen / met ISO-kalibratiecertificaat

De solarmeter is een handig hulpmiddel om zonnepanelen te onderzoeken op hun karakteristieke curven. Met een gelijkspanningsbereik van 0 ... 60 V en een gelijkstroombereik van 0 ... 12 A, is de solarmeter geschikt voor een groot aantal soorten zonnepanelen. De vastgestelde karakteristieke curven worden direct opgeslagen in het geheugen van de solarmeter. Tot 100 metingen kunnen worden opgeslagen in het datageheugen van de solarmeter. De opgeslagen meetwaarden kunnen vervolgens met de bijbehorende software op een pc worden uitgelezen en verder worden verwerkt. Daarnaast is het mogelijk om de solarmeter volledig via de software te bedienen.

Voor de bepaling van de karakteristieke curven van een zonnemodule zijn twee verschillende meetfuncties beschikbaar in de solarmeter. In de automatische modus wordt de karakteristieke curve met automatische parameters aangemaakt door de solarmeter. Dit geeft de bediener een eerste indruk van de staat van de zonnemodule. In de handmatige modus kan de solarmeter de initiële stroomwaarde en de uiteindelijke stroomwaarde instellen. Als de oppervlakte van de zonnemodule en het vermogen van de inkomende straling worden opgeslagen in W/m², dan kan de solarmeter het rendement en de vulfactor van de cel berekenen. Een andere meetfunctie van de solarmeter is de eenpuntsmeting. Hierbij kan een specifieke stroom aangestuurd en gecontroleerd worden door de solarmeter.

Het LC-display van de solarmeter heeft een afmeting van 4,8". Hierdoor kunnen de karakteristieke curve en alle gemeten waarden tegelijkertijd worden afgelezen. Om de karakteristieke curve beter te analyseren, kan elk individueel meetpunt worden benaderd in de solarmeter. Voor een ander beeld van de X- en Y-as kan met een druk op de knop worden geschakeld tussen stroom, spanning en vermogen.

Door de vele verschillende functies is de solarmeter het ideale meetapparaat om zonnepanelen op hun effectiviteit te onderzoeken. De solarmeter vindt daarom zijn toepassing op fotovoltaïsche systemen en onderzoeksapparatuur voor de verdere ontwikkeling van zonnepanelen. De solarmeter wordt uitgerust met een ISO-kalibratiecertificaat.

Kenmerken

- Datageheugen voor 100 metingen
- Meetbereik 0 ... 12 A DC
- Drie verschillende testfuncties
- PC-interface voor dataoverdracht
- Schakelbare grafische weergave
- Incl. ISO-kalibratiecertificaat




Specificaties

Gelijkspanning



Meetbereik

0 ... 10 V

Resolutie

0,001 V

Nauwkeurigheid

±1 % ±(1 % van Vopen ±0,1 V)

Meetbereik

10 ... 60 V

Resolutie

0,1 V

Nauwkeurigheid

±1 % ±(1 % van Vopen ±0,1 V)





Vopen: open spanningsmeting op een zonnemodule





Gelijkstroom



Meetbereik

0,01 ... 10 A

Resolutie

1 mA

Nauwkeurigheid

±1 % ±(1 % van Ishort ±9 mA)

Meetbereik

10 ... 12 A

Resolutie

10 mA

Nauwkeurigheid

±1 % ±(1 % van Ishort ±0.09 A)





Ishort: Kortsluitstroom van een zonnecel



Overige specificaties



Instelbare fotovoltaïsche vlak

0,001 ... 9999 m²

instelbare bestralingssterkte

10 ... 1000 W/m²

Display

4,8" LC-scherm

Zekering

F250 V, 12 A

Geheugen

100 metingen

Samplerate

0 ... 99 minuten

Batterijduur

ca. 400 lineaire metingen van 60 ... 0 V



en 0 ... 12 A

Voeding batterij

11,1 V, 3400 mAh lithium batterij

Voeding netstroom

primair: 100 ... 240 V AC 50/60 Hz



secundair: 15 V DC / 3A

Vervuilingsgraad

2

Temperatuurcoëfficiënt

0,1 % van het meetbereik /



°C bij temperaturen <18 °C en >28 °C

Bedrijfscondities

-20 ... 60 °C <75 % RV, niet-condenserend

Afmetingen

257 x 155 x 57 mm

Gewicht

1160 gr

Leveromvang

1 x solarmeter PCE-PVA 100
1 x USB-kabel
1 x accu
1 x software-cd
2 x Kelvin klem
2 x veiligheidsmeetkabel (100 mm)
1 x voeding
1 x gebruikershandleiding
1 x ISO-kalibratiecertificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!
