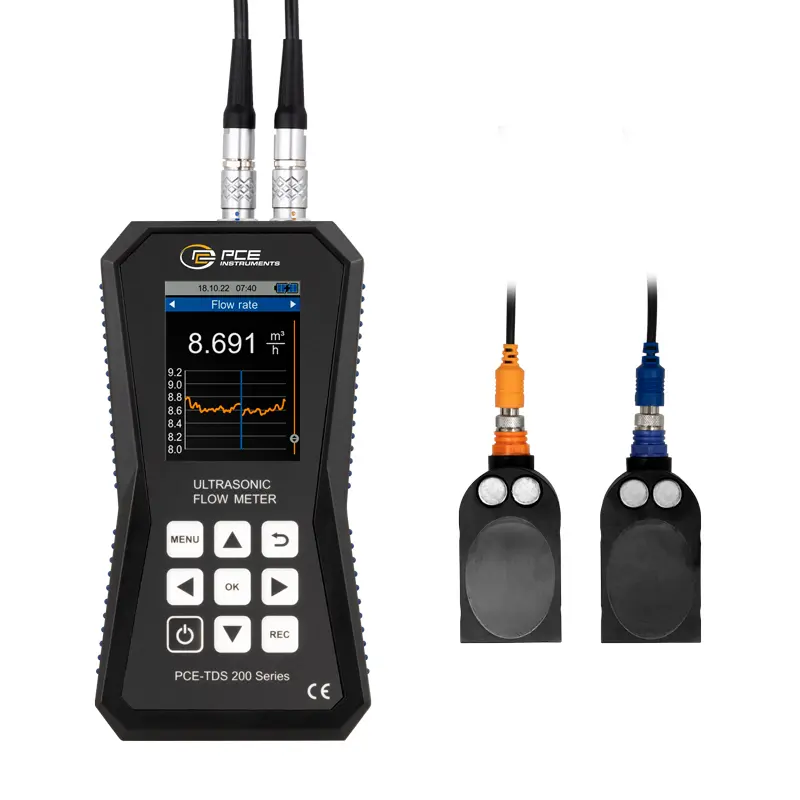

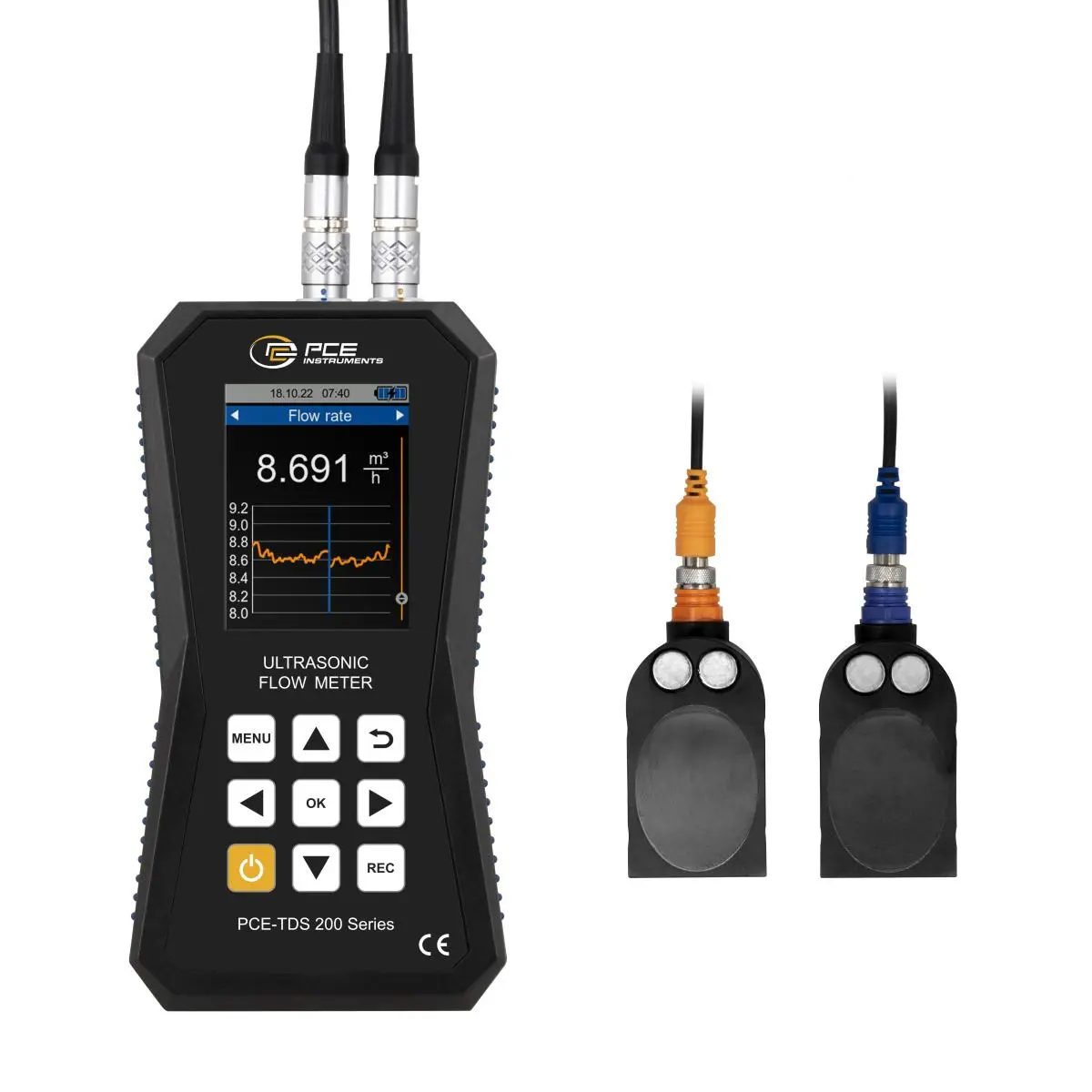

Stromingsmeter PCE-TDS 200 L

Best.nr.: PCE-TDS 200 L

EAN: 4250348731234

Toebehoren

ISO-kalibratiecertificaat voor flowmeters

375,00 €

DAkkS kalibratiecertificaat voor de stromingsmeter CAL-PCE-TDS-DAkkS

1.498,90 €

Ultrasone-contactgel voor diktemeters (hoge temperaturen)

98,90 €

Ultrasone-contactgel voor de PCE-TG serie diktemeters

19,90 €

Software voor de stromingsmeter PCE-TDS 200 SW

166,90 €

Sensorset PCE-TDS 200 S SENSOR

320,90 €

Sensorset PCE-TDS 200 MR SENSOR

682,90 €

Sensorset PCE-TDS 200 M SENSOR

320,90 €

Sensorset PCE-TDS 200 L SENSOR

660,90 €

On-rail sensoren PCE-TDS 200 SR SENSOR

576,90 €

Beschrijving

Stromingsmeter met 32 GB datageheugen / Meetbereik ±32 m/s /

Reproduceerbaarheid ±0,5 % van de meetwaarde / diverse meetsondes / alarmgrenswaarden / 2,8 " LC display / voor alle media / naar keuze met DAkkS of ISO kalibratiecertificaat

De stromingsmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de stromingsmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de stromingsmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de stromingsmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van stromingsmetingen met de stromingsmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de stromingsmeter een groot aantal eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.

Tijdens een meting is het mogelijk de meetwaarden op te slaan via de dataloggerfunctie van de ultrasone flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen voor de flowmeter worden ingesteld. Een geheugenpunt van de flowmeter bevat alle meetwaarden eenmalig. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de stromingsmeter. Op de ultrasone flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.

Met de optionele software kunnen de opgeslagen meetwaarden uit de flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de stromingsmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een eenvoudige bediening kan de flowmeter via de software worden ingesteld. Een live weergave van de gemeten waarden van de ultrasone flowmeter is ook mogelijk met de software.

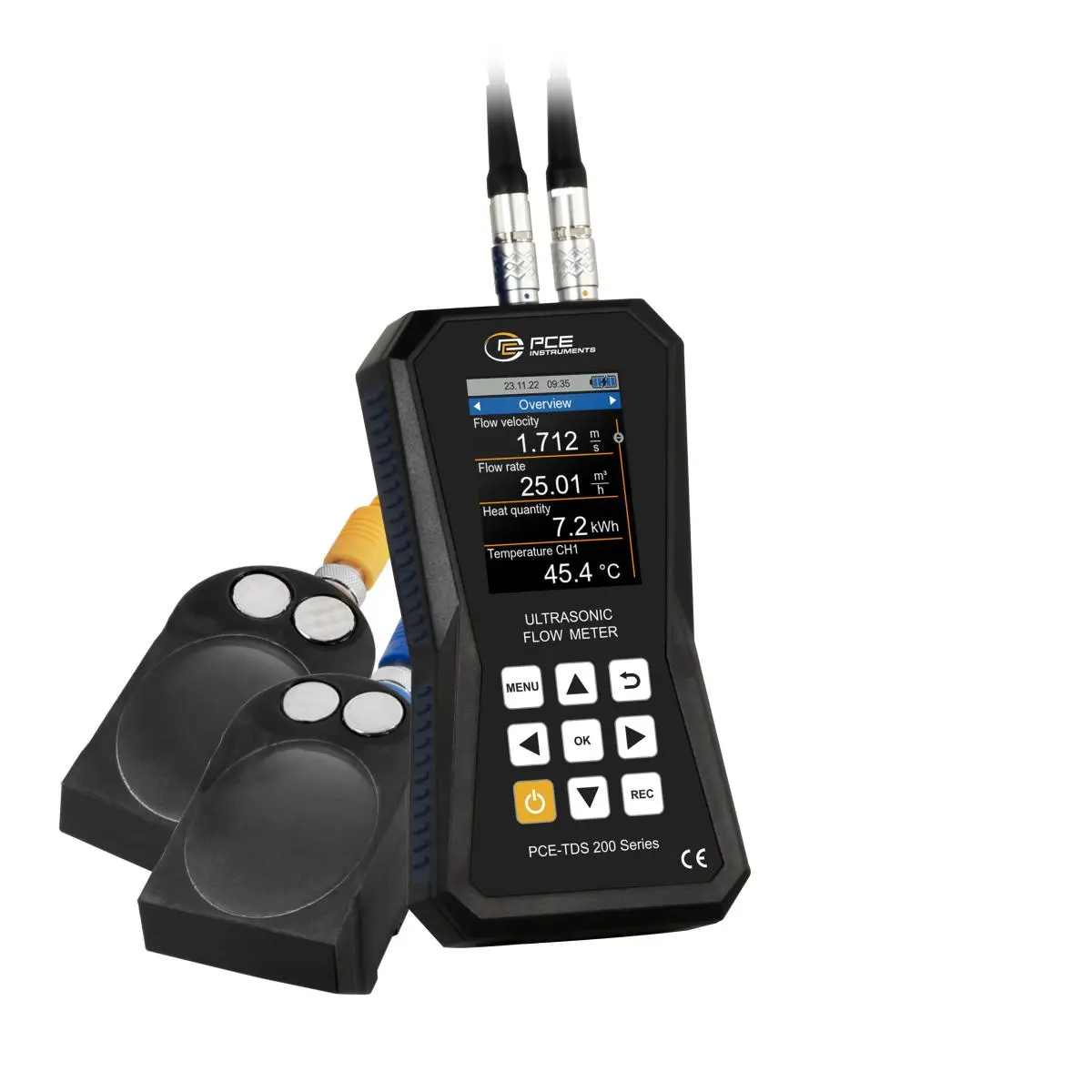

Om met de flowmeter de warmtehoeveelheid te bepalen, zijn twee extra thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de stromingsmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en de gemeten stroming kan de stromingsmeter de hoeveelheid warmte bepalen. Indien gewenst kan de stromingsmeter tijdens de meting gelijktijdig de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de stromingsmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.

Het LC-kleurendisplay van de ultrasone stromingsmeter heeft een grootte van 2,8" en is daardoor gemakkelijk af te lezen. Optioneel kan de stromingsmeter worden voorzien van een ISO- of DAkkS-kalibratiecertificaat.

PCE-TDS 200 L SENSOR

Groot sensorpaar voor pijpdiameters DN 300 ... 6000 mm. Dit sensorpaar is dus geschikt voor bijzonder grote leidingen. De sensoren kunnen met afneembare kabelbinders aan de ultrasone flowmeter worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren aan pijpen met ferro-metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.

Kenmerken

- Meetbereik ±32 m/s

- USB-C interface voor gegevensoverdracht

- optionele software voor analyse van de meetwaarden

- Reproduceerbaarheid ±0,5 % van de gemeten waarde

- Meting van de warmtehoeveelheid

- datageheugen voor 10 miljoen meetpunten

- individueel instelbare alarmgrenzen

- naar keuze met ISO- of DAkkS-kalibratiecertificaat

Specificaties

Stromingsmeting
Meetbereik	±32 m/s
Resolutie	0.001 m/s
Nauwkeurigheid	DN ≥50 mm: ±1,5 % van mv voor snelheden > 0,3 m/s
	DN <50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s
Reproduceerbaarheid	±0,5% van de gemeten waarde

PCE-TDS 200 L SENSOR	Paar sensoren
Doorsnede	DN 300 ... 6000 mm
Afmeting	91 x 52 x 44 mm


Methode	Z, V, N, W
Gemiddeld	-Water
	-Zeewater
	-Olie
	-Aardolie
	-Methanol
	-Ethanol
	-Diesel
	-Benzine
	-Petroleum
	-Door gebruiker ingesteld
	(handmatige invoer van de geluidssnelheid van het medium)

Alle vloeistoffen met een onzuiverheid	<5 %
Materiaal van de pijp	- Koperen CU
	- Staal FE
	- Roestvrij staal VA
	- Aluminium AL
	- Messing ME
	- Gietijzeren CI
	- IJzer FE
	- Nikkel NI
	- Titanium TI
	- Zink ZI
	- Acryl AC
	- Polyethyleen PE
	- Polypropyleen PP
	- Polyvinylchloride PVC
	- Nylon NY
	- Door gebruiker ingesteld
	(handmatige invoer van de dwarse geluidssnelheid
	van het pijpmateriaal)

Binnenbekleding van de buis	- Geen voering
	- Epoxy
	- Rubber
	- Mortier
	- Polystyreen PS
	- Polyethyleen PE
	- Polytetrafluorethyleen PTFE
	- Polyurethaan PU
	- Polypropyleen PP
	- Door gebruiker ingesteld
	(handmatige invoer van de lengterichting Snelheid van het geluid
	de binnenbekleding van de pijp)

Meetparameters	Stroomsnelheid, debiet en volume
Eenheden (afmetingen)	mm, in
Eenheden (stroomsnelheid)	m/s, ft/s
Eenheden (volumetrische stroom)	M³, L, Gal, Igl, MGL, CF, Bal, IB, OB
Datum	Seconden, minuten, uren, dagen
Eenheden (volume)	M³, L, Gal, Igl, MGL, CF, Bal, IB, OB


Verdere specificaties
Display	2,8 "LCD-scherm
Eenheden	Metrisch / Imperiaal
Menu talen	Duits, Engels, Frans, Spaans,
	Italiaans, Nederlands, Portugees, Deens
	Turks, Pools, Russisch, Chinees, Japans
Omgevings- en opslagcondities	Temperatuur: -20 ... +65 °C
	Vochtigheid: 10 ... 95 % RV, niet-condenserend
Datalogger	32 GB opslagcapaciteit / 10 miljoen meetpunten
Interface	USB (voor online meting, uitlezing van de interne
	geheugen en om de batterij op te laden)
Bescherming	IP52
Voeding	Intern: LiPo-batterij (3,7 V, 2500 mAh)
	Extern: USB 5 VDC, 500 mA
Batterijduur	ca. 10 uur
Afmeting	165 x 85 x 32 mm
Gewicht	255 gr
