Toerentalmeter PCE-VM 22-ICA incl. ISO-kalibratiecertificaat

Best.nr.: PCE-VM 22-ICA
EAN: 4250348728401
2.849,90 €
3.448,38 €
ISO-kalibratie Meetinstrumenten
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348728401
PCE-VM 22-ICA
Levertijd: Op aanvraag

Toebehoren

ISO-kalibratie certificaat CAL-V-I
Kalibratiecertificaat voor trillingsmeters
215,90 €

Beschrijving

Toerentalmeter met 4 GB datageheugen / FFT-analyse / golfvormweergave / infraroodtemperatuurmeter / meetbereik 0 ... 200 mm/s² / batterijduur van 8 uur / micro USB-interface / magnetische houder / optische snelheidsmeting

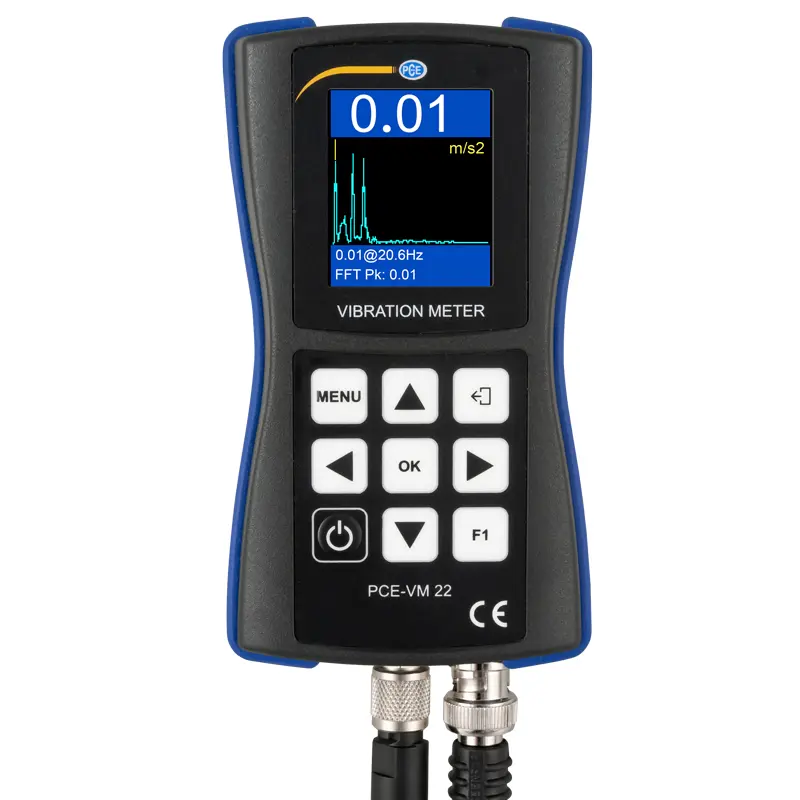

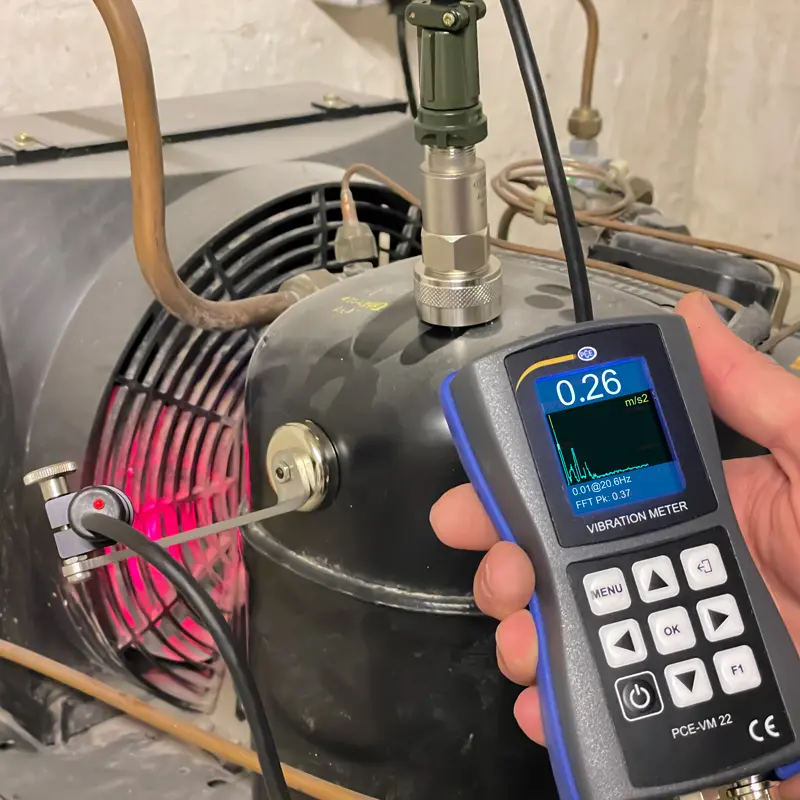

De toerentalmeter heeft een meetbereik van 0 ... 200 m/s² voor de meting van acceleratie. Naast acceleratie kan de toerentalmeter ook de snelheid, verplaatsing, frequentie en een ISO 18016-3 meting uitvoeren. Tijdens de trillingsmeting wordt tegelijkertijd een FFT-weergave gegeven op de toerentalmeter. Met één druk op de knop kan de FFT-analyse worden overgeschakeld naar het werkelijke golfweergave van de trilling. Hierdoor kan een trilling met de toerentalmeter nog beter geanalyseerd en geëvalueerd worden. De magnetische houder op de trillingssensor van de toerentalmeter is zo ontworpen dat deze kan worden bevestigd aan krommingen met een minimale straal van 20 mm.

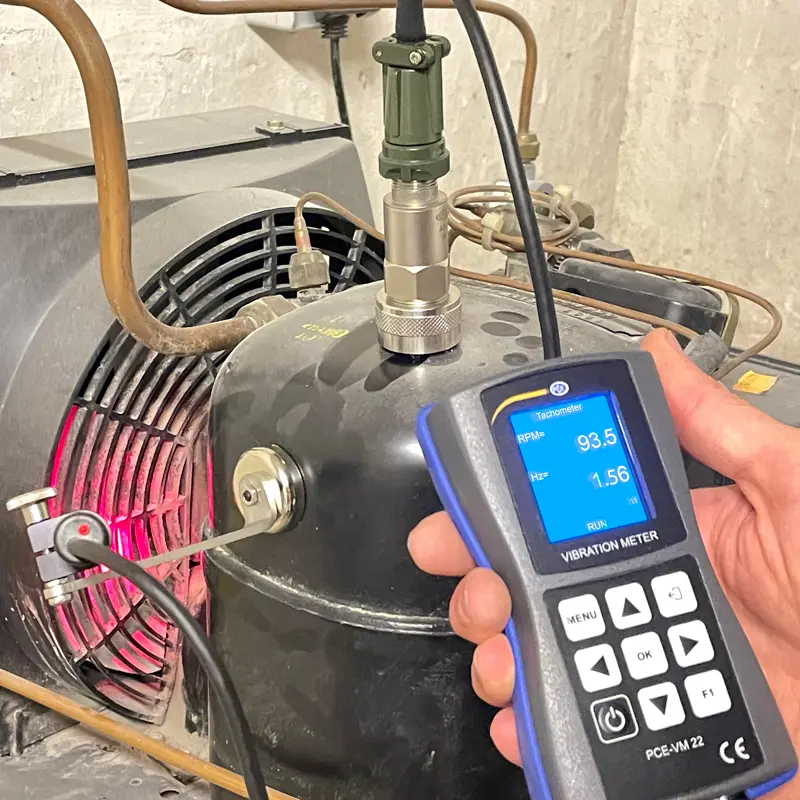

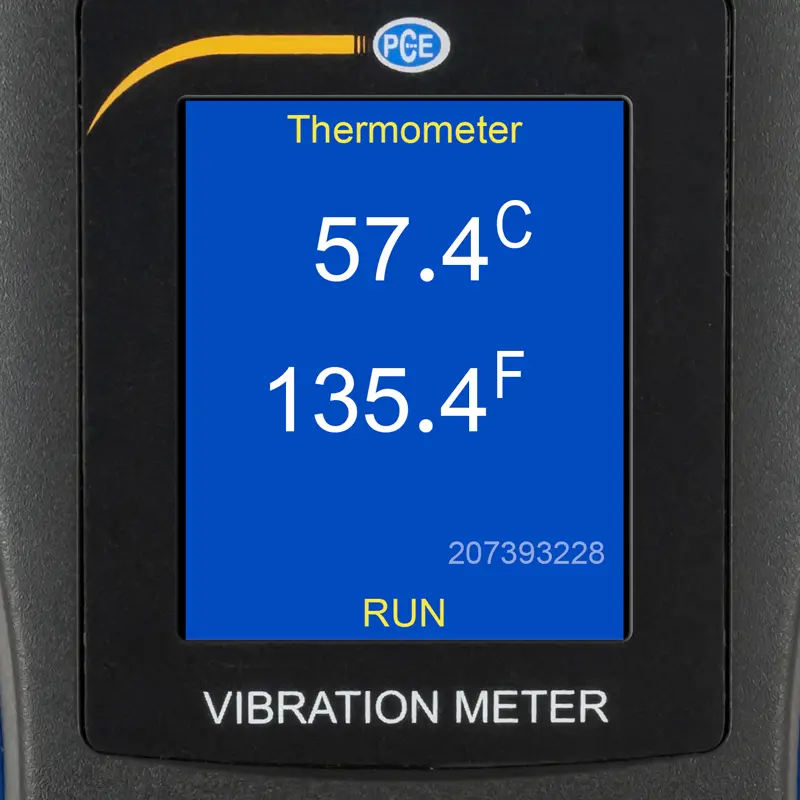

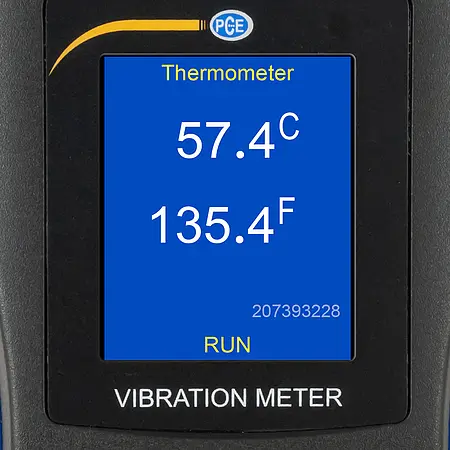

Naast de trillingssensor beschikt de toerentalmeter ook over een externe infrarood temperatuursensor. Met deze temperatuursensor kunnen oppervlaktetemperaturen tussen -70 ... 380 °C worden gemeten. Een andere meetfunctie van de toerentalmeter is de contactloze toerentalmeting. Hiermee kunnen bijvoorbeeld ventilatiesystemen met de toerentalmeter op hun aantal omwentelingen kunnen worden gecontroleerd.

Er is een 4 GB geheugen geïnstalleerd in de toerentalmeter. De meetgegevens kunnen vervolgens van de toerentalmeter naar een pc worden overgebracht. Er is kosteloze software beschikbaar om de gegevens te analyseren.

Door de vele functies is de toerentalmeter een universeel toepasbaar meetinstrument. Zo vindt de toerentalmeter zijn toepassing onder andere bij het onderhoud aan generatoren of motoren. De toerentalmeter wordt uitgerust met een ISO-certificaat.

Kenmerken

- Meetbereik 0 ... 200 m/s²
- Infrarood temperatuurmeting
- 4 GB gegevensopslag
- Batterijduur 8 uur
- Optioneel met ISO kalibratiecertificaat
- FFT analyse en golfweergave van de trilling
- Incl. ISO-kalibratiecertificaat


Specificaties

Frequentie

Meetbereik

1 ... 10.000 Hz

Resolutie

0,1 Hz

Nauwkeurigheid

±5 %





Versnelling



Meetbereik

0 ... 200 m/s²

Resolutie

0,01 m/s²

Nauwkeurigheid

±5 %





Snelheid



Meetbereik

0 ... 200 mm/s

Resolutie

0,01 mm/s

Nauwkeurigheid

±5 %





Verplaatsing



Meetbereik

0 ... 2000 μm

Resolutie

0,01 μm

Nauwkeurigheid

±5 %





Infrarood temperatuurmeting



Meetbereik

-70 ... 380 °C / -94 ... 716 °F

Resolutie

0.1°C / °F

Nauwkeurigheid

±0,5% bij (0...+60°C), (32 ... 140 °F)



±1% bij (-40 ... 0, 60 ... 120 °C), (-40 ... 32, 140 ... 248°F)



±2% bij (-70 ... -40, 120 ... 180 °C), (-94 ... -40, 248 ... 356°F)



±4% bij (180 ... +380 °C), (356 ... 716 °F)

Emissiviteit

1 vast

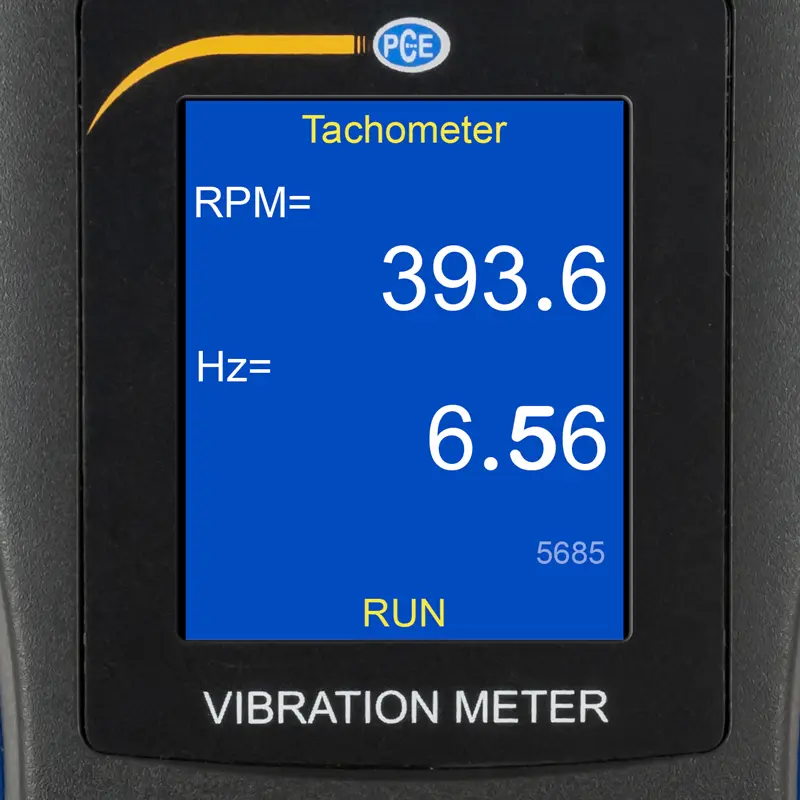

Tachometer



Meetbereik

10 ... 200.000 RPM

Resolutie

0,1 RPM

Nauwkeurigheid

±0,1% en ±1 RPM

Eenheden

RPM, Hz


Overige specificaties van de handheld

FFT Spectrum resolutie

400, 800, 1600 lijnen

Dynamisch bereik

106 dB

Resolutie A/D-converter

24-bits

Opslagruimte

4 GB

Display

128 x 160 pixels

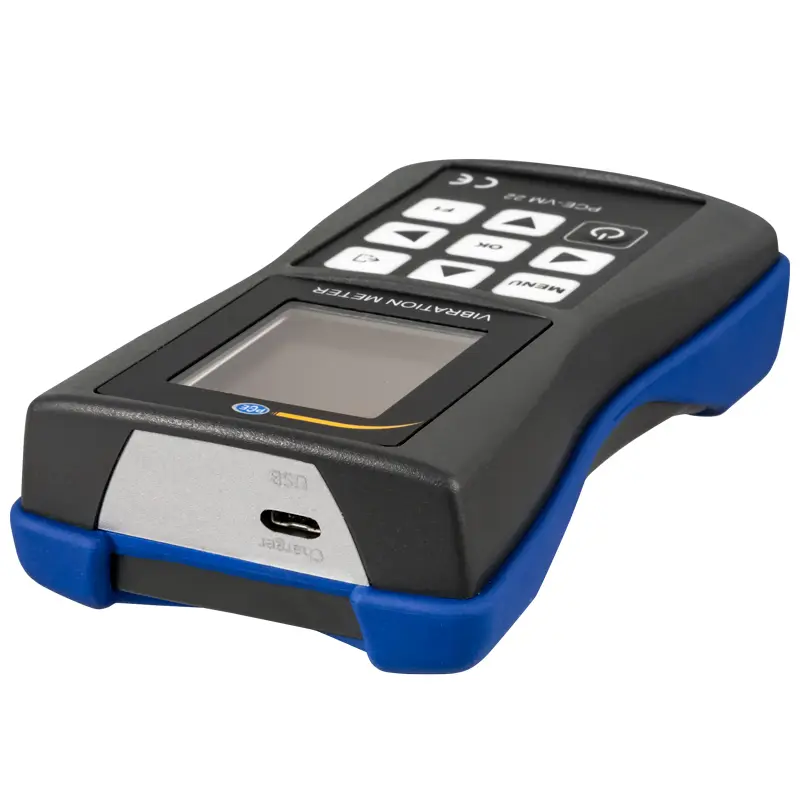

Interface

Micro USB-interface

Voeding batterij

3,7 V, 1000 mAh batterij

Batterijduur

ca. 8 uur

Voeding netstroom

5 V DC, 1 A

Gebruikscondities

0 ... 50 °C, <85 % RV, niet-condenserend

Opslagcondities

-20 ... 60 °C, <85 % RV, niet-condenserend

Afmetingen

132 x 70 x 33 mm

Gewicht

150 gr





Specificaties trillingssensor



Gevoeligheid

100 mV/g

Kabellengte

ca. 1,5 m

Verbinding

2-pins MIL-DTL-5015

Materiaal behuizing

316L roestvrij staal

Afmetingen

Ø25 x 53 mm

Gewicht

86 gr





Specificaties magnetische houder



Diameter

30 mm

Magnetische kracht

20 kg

Aansluitdraad

1/4"-28 UNF vrouwelijk

Kleinste radius

20 mm

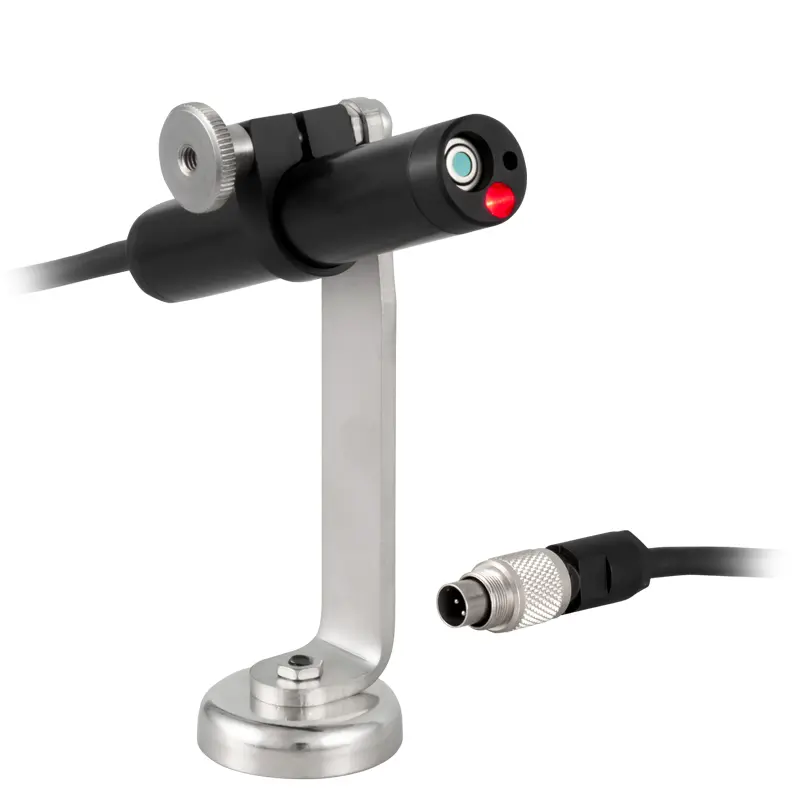

Specificaties infrarood- en snelheidssensor

Kabellengte

ca. 1,2 m

Afmetingen

Ø16 x 83 mm

Gewicht

75 gr

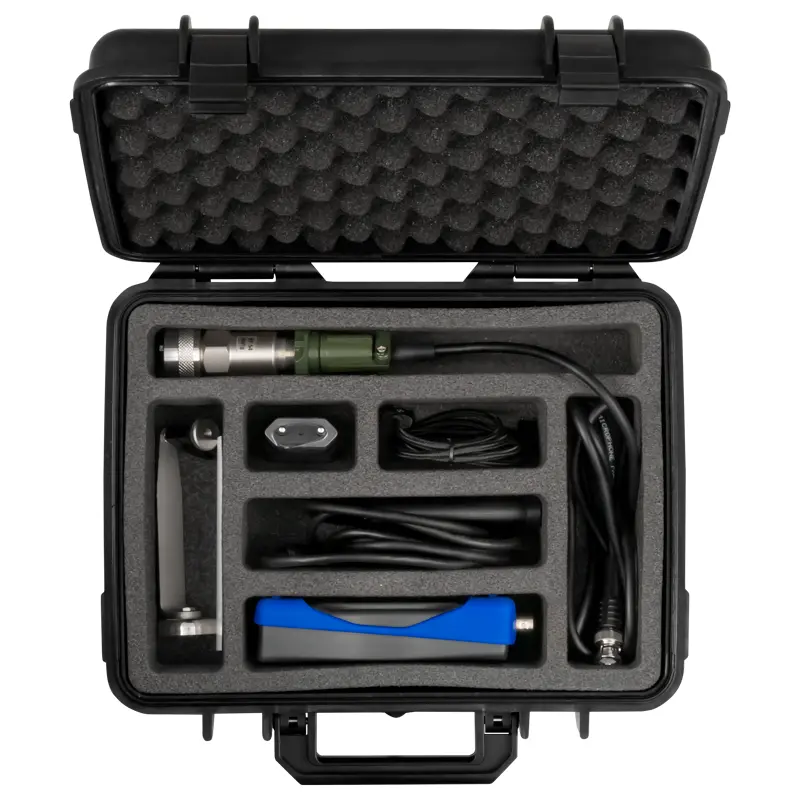

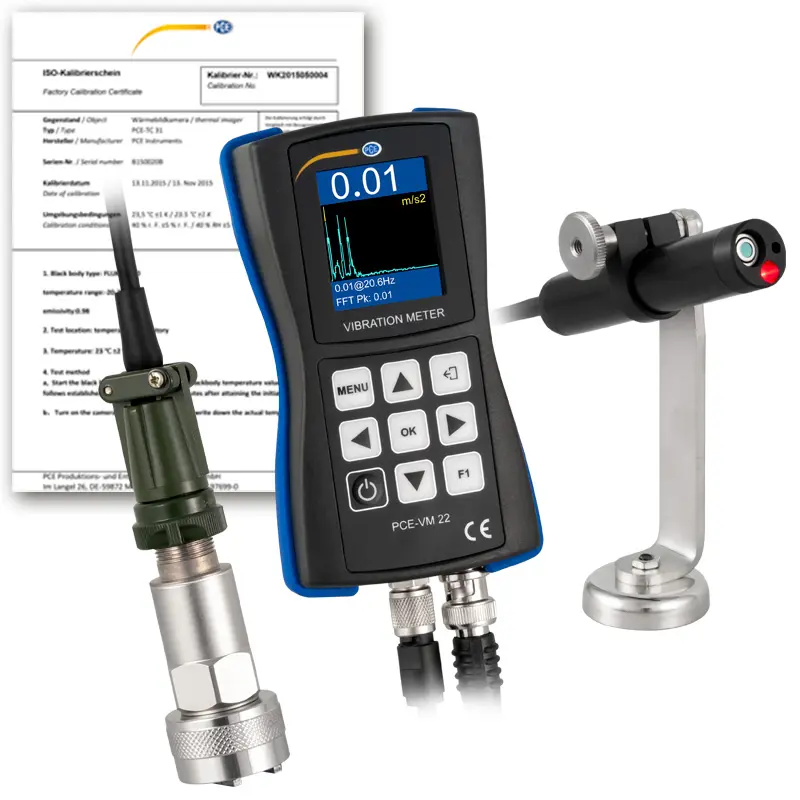

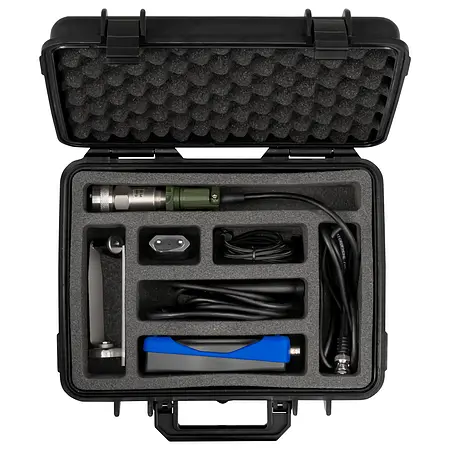

Leveromvang

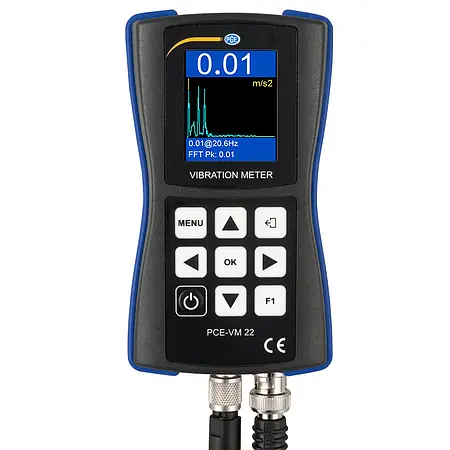

1 x toerentalmeter PCE-VM 22

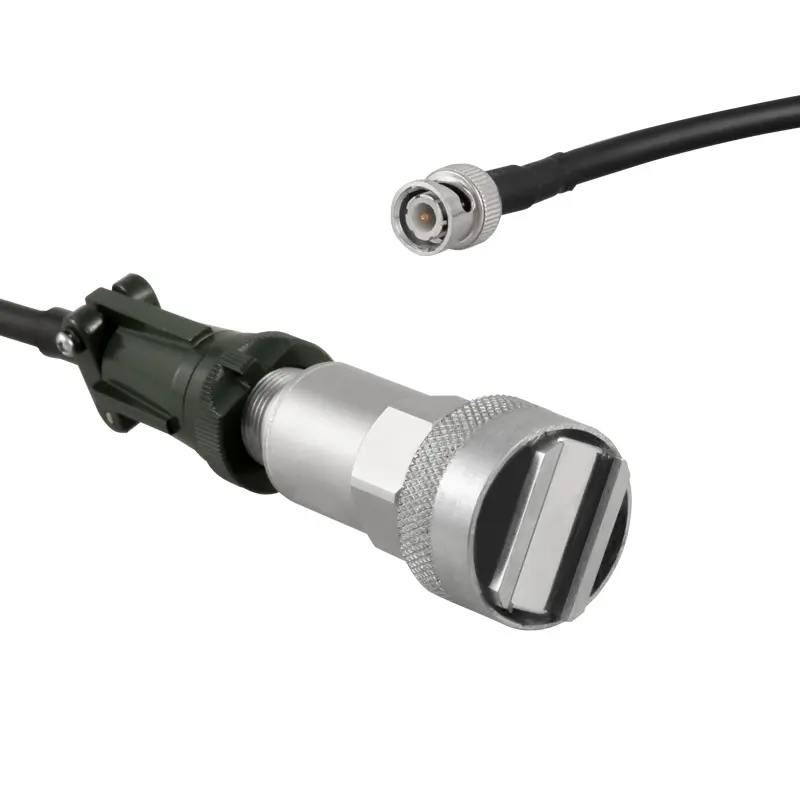

1 x trillingssensor met aansluitkabel en magnetische houder

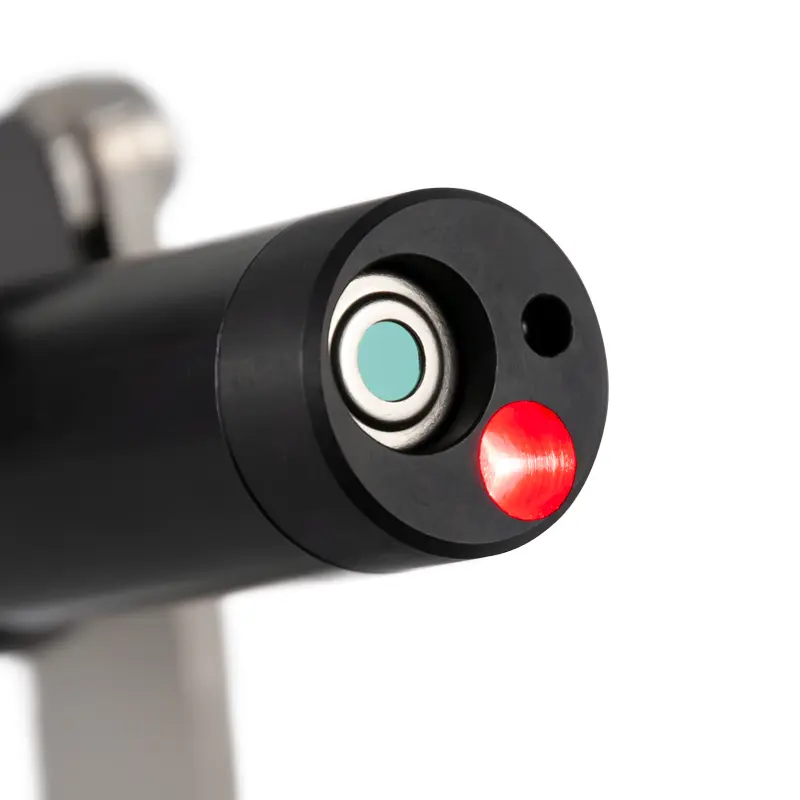

1 x infraroodsensor met snelheidssensor
1 x magnetische houder
1 x USB-oplaadadapter
1 x Micro USB-kabel
1 x transportkoffer
1 x gebruikershandleiding
1 x ISO-kalibratiecertificaat

LET OP: Het ISO-kalibratiecertificaat wordt op maat per klant opgesteld en is daarom uitgesloten van het retourrecht.

Bij het bestellen dient u de adresgegevens van de eindgebruiker in te voeren bij de notities!
