Trillingsmeter PCE-VM 22

Best.nr.: PCE-VM 22
EAN: 4250348727497
2.692,90 €
3.258,41 €
Meetinstrumenten
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348727497
PCE-VM 22
Levertijd: Op aanvraag

Toebehoren

ISO-kalibratie certificaat CAL-V-I
Kalibratiecertificaat voor trillingsmeters
215,90 €

Beschrijving

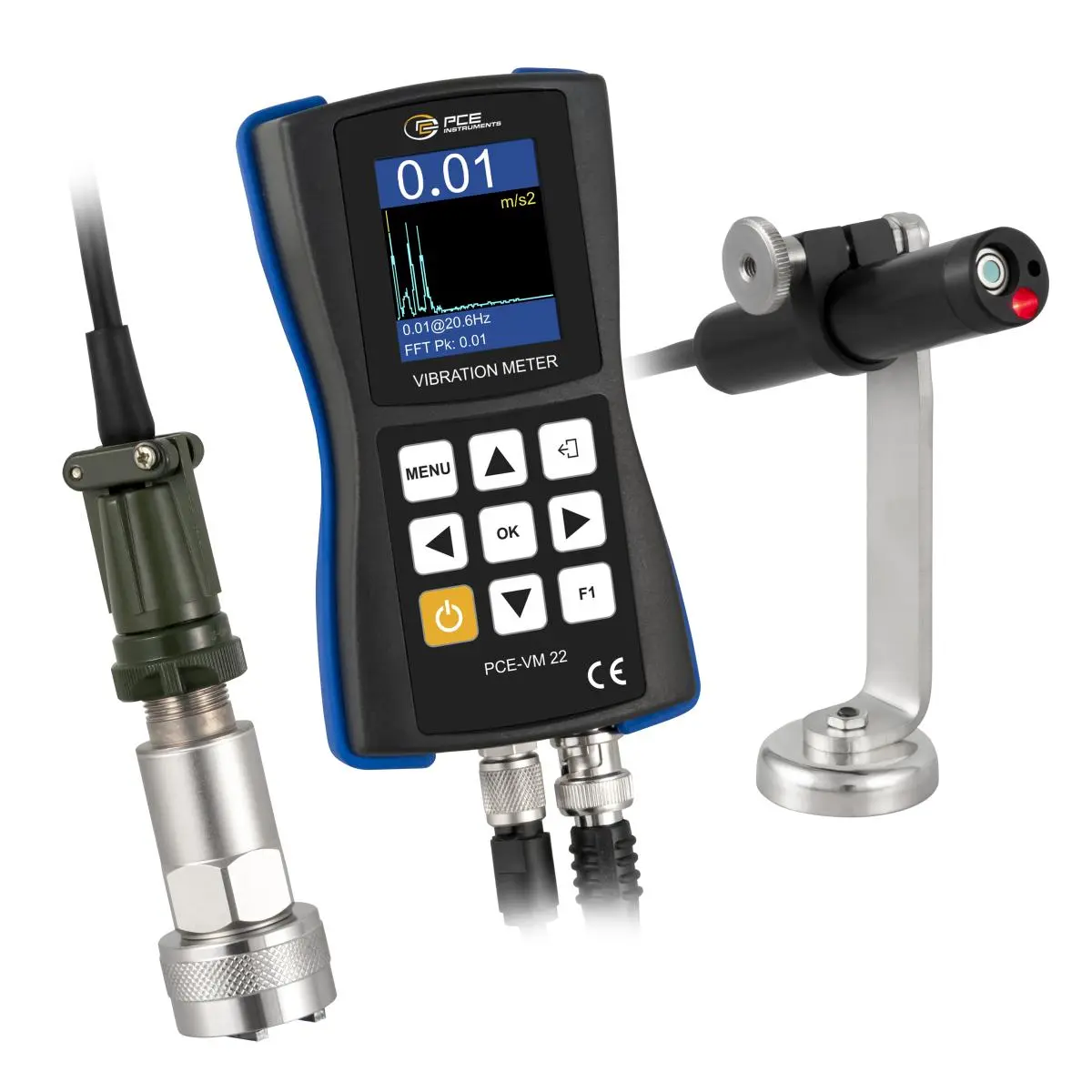

Trillingsmeter met 4 GB datageheugen / FFT-analyse / golfvormweergave / infraroodtemperatuurmeter / meetbereik 0 ... 200 mm/s² / batterijduur van 8 uur / micro USB-interface / magnetische houder / optische snelheidsmeting

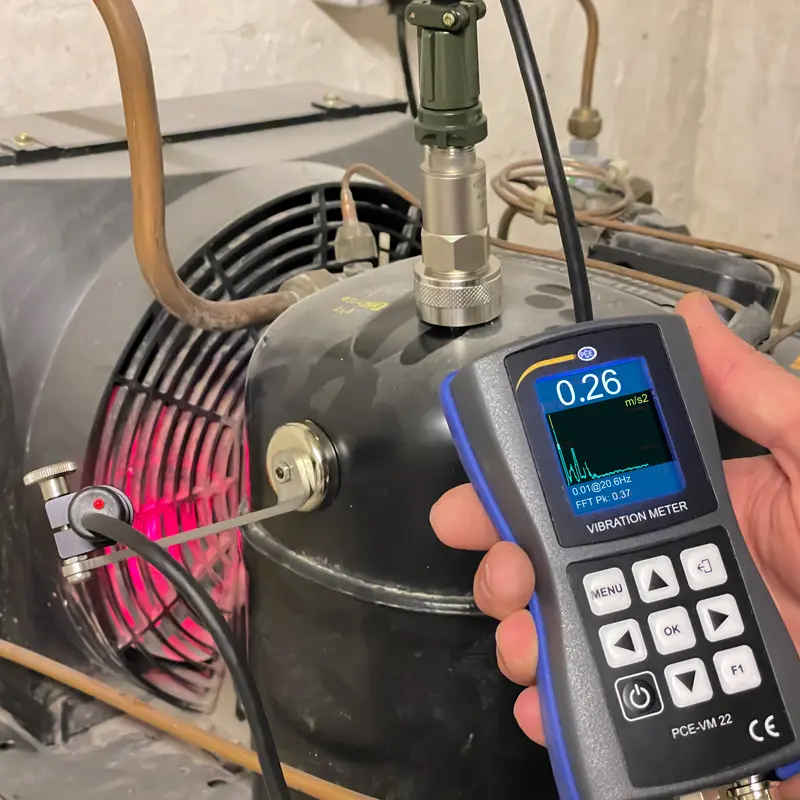

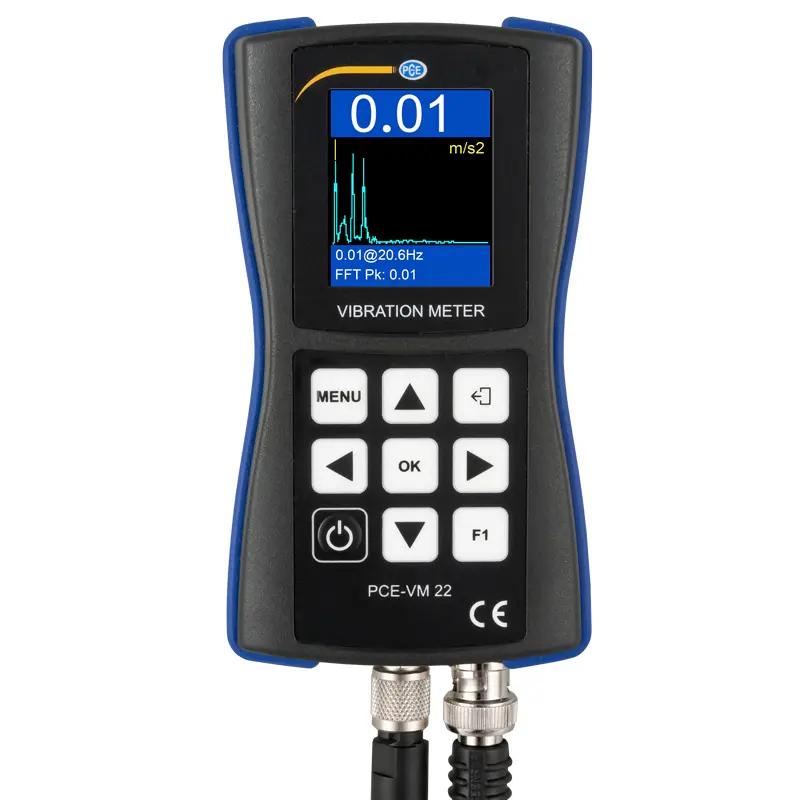

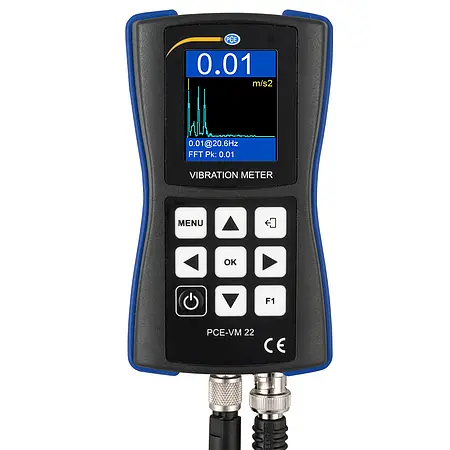

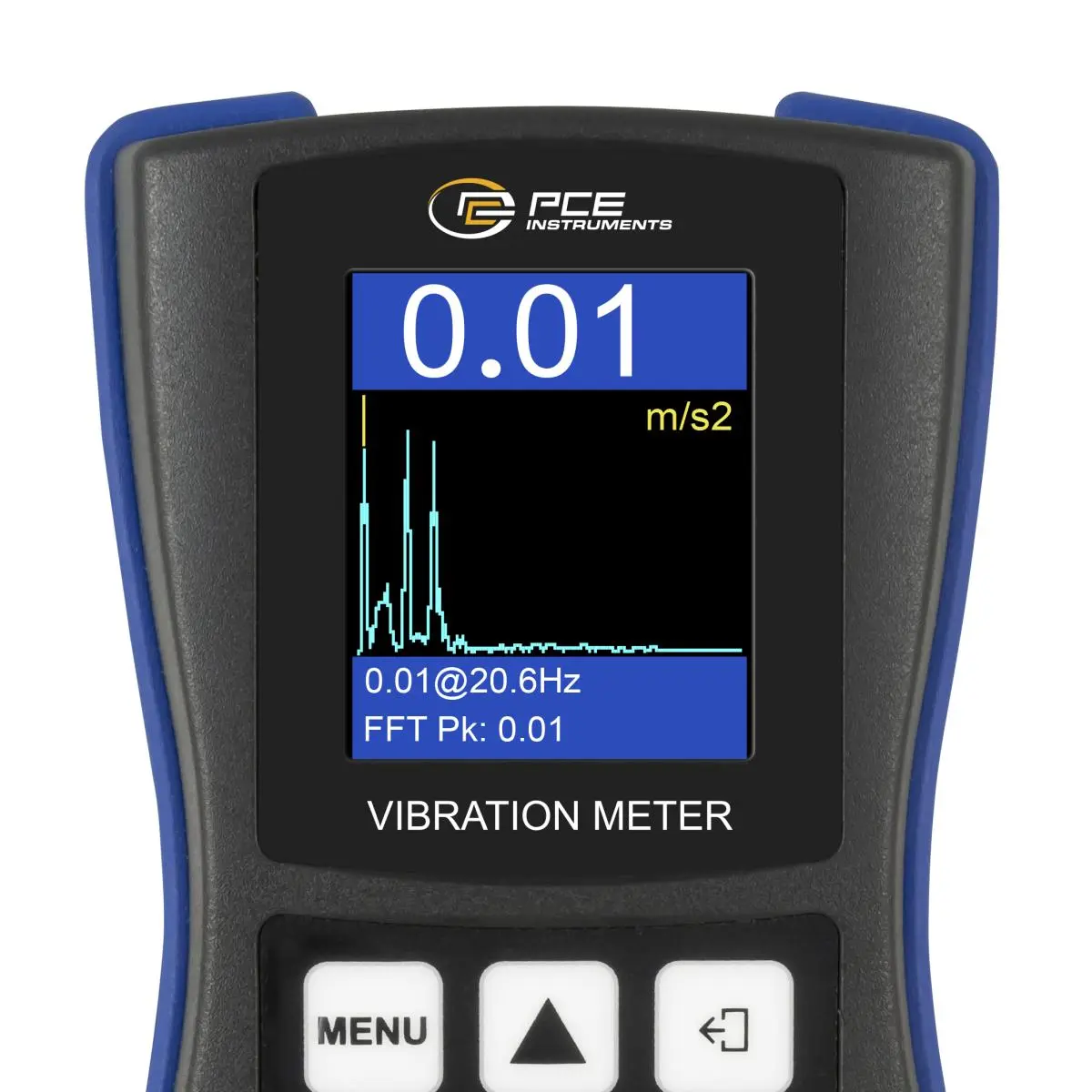

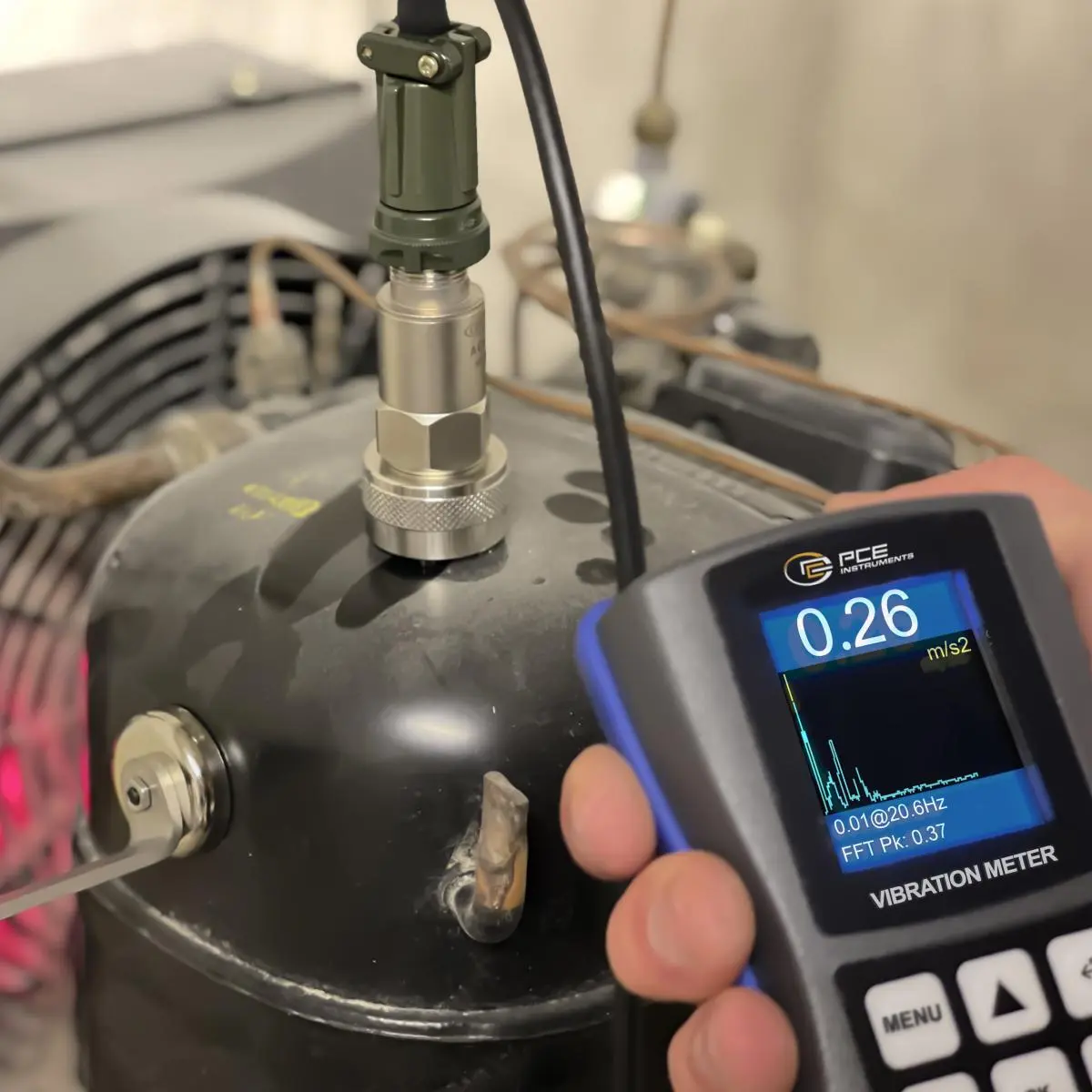

De trillingsmeter heeft een meetbereik van 0 ... 200 m/s² voor de meting van acceleratie. Naast acceleratie kan de trillingsmeter ook de snelheid, verplaatsing, frequentie en een ISO 18016-3 meting uitvoeren. Tijdens de trillingsmeting wordt tegelijkertijd een FFT-weergave gegeven op de trillingsmeter. Met één druk op de knop kan de FFT-analyse worden overgeschakeld naar het werkelijke golfweergave van de trilling. Hierdoor kan een trilling met de trillingsmeter nog beter geanalyseerd en geëvalueerd worden. De magnetische houder op de trillingssensor van de trillingsmeter is zo ontworpen dat deze kan worden bevestigd aan krommingen met een minimale straal van 20 mm.

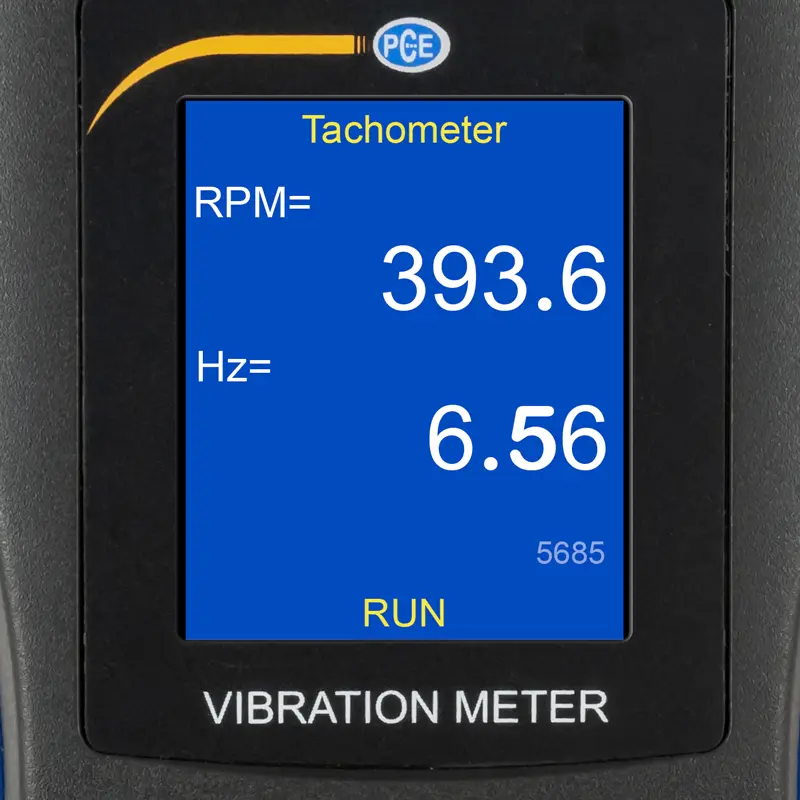

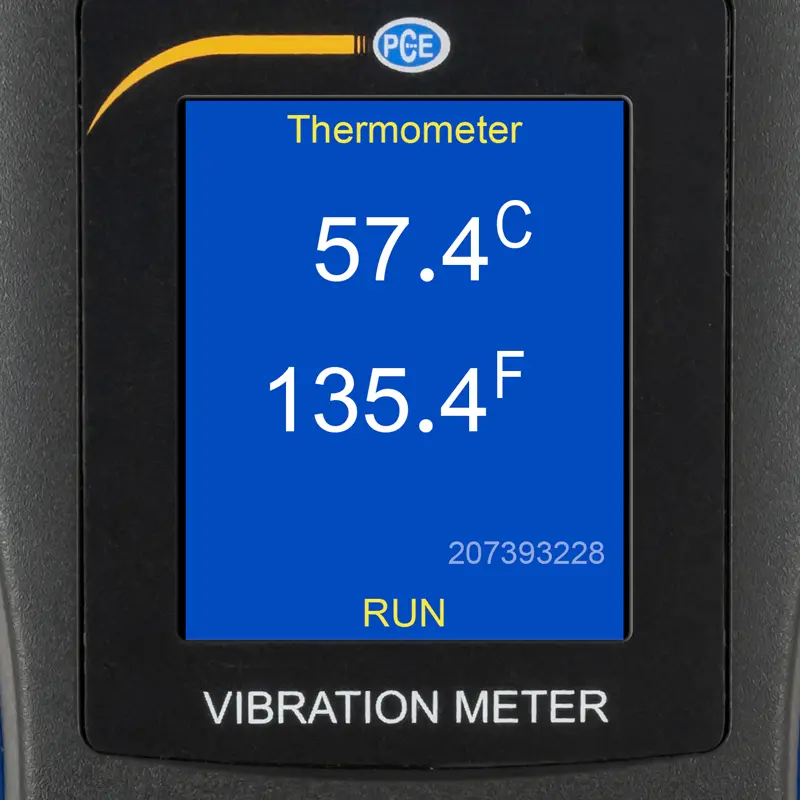

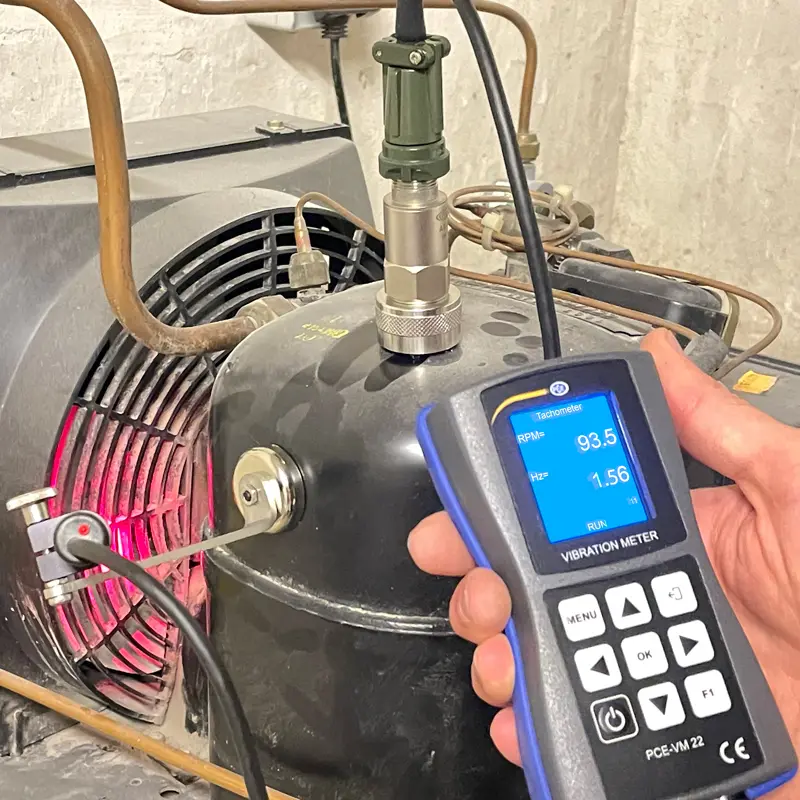

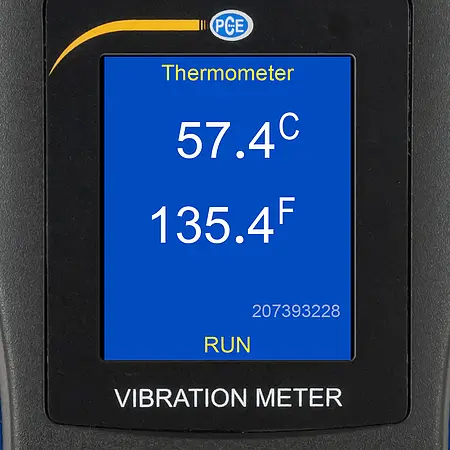

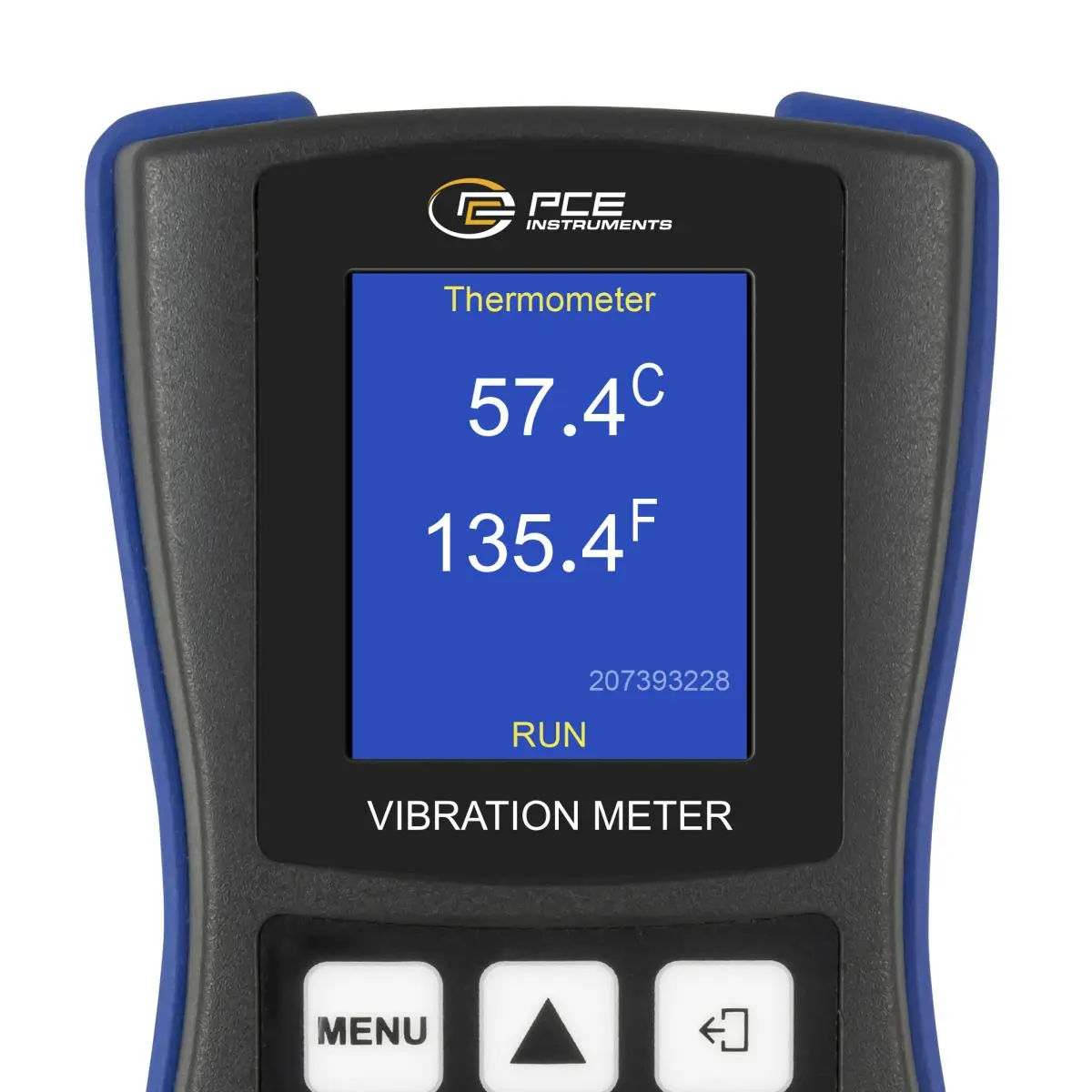

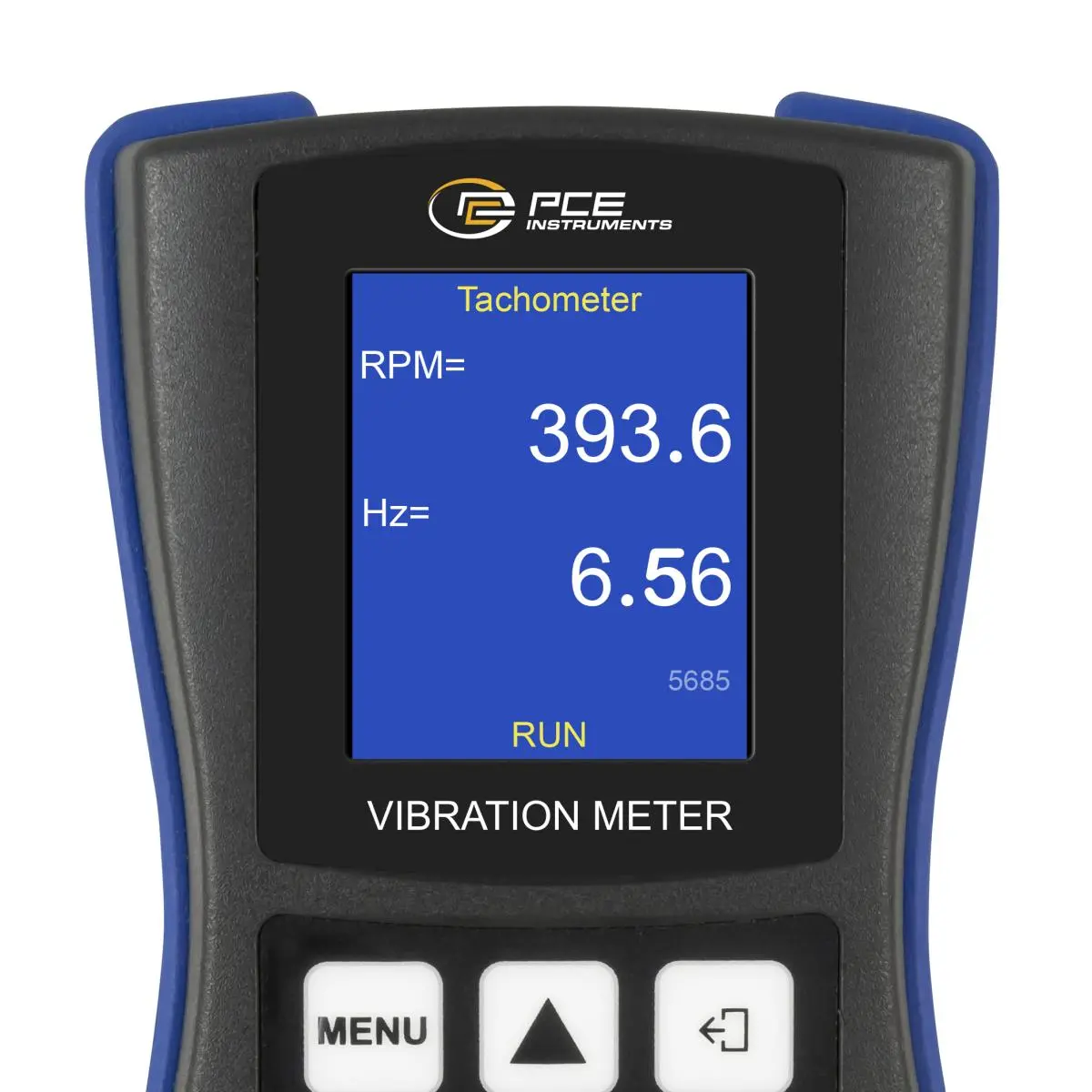

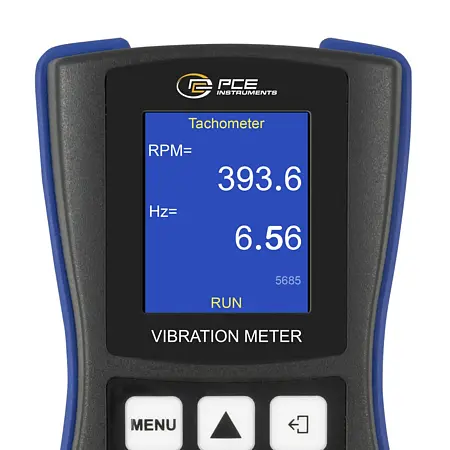

Naast de trillingssensor beschikt de trillingsmeter ook over een externe infrarood temperatuursensor. Met deze temperatuursensor kunnen oppervlaktetemperaturen tussen -70 ... 380 °C worden gemeten. Een andere meetfunctie van de trillingsmeter is de contactloze toerentalmeting. Hiermee kunnen bijvoorbeeld ventilatiesystemen met de trillingsmeter op hun aantal omwentelingen kunnen worden gecontroleerd.

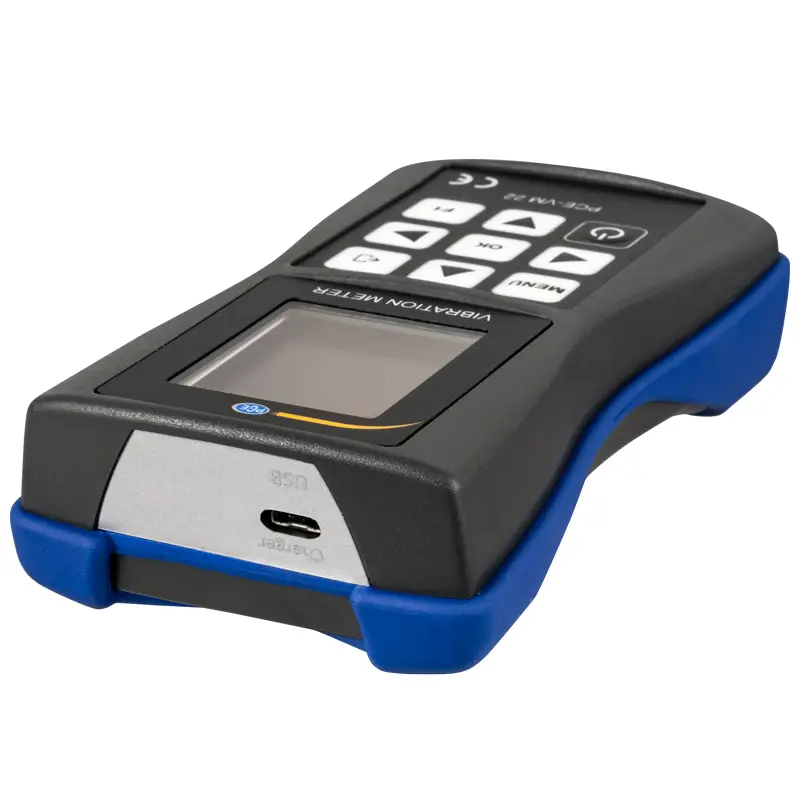

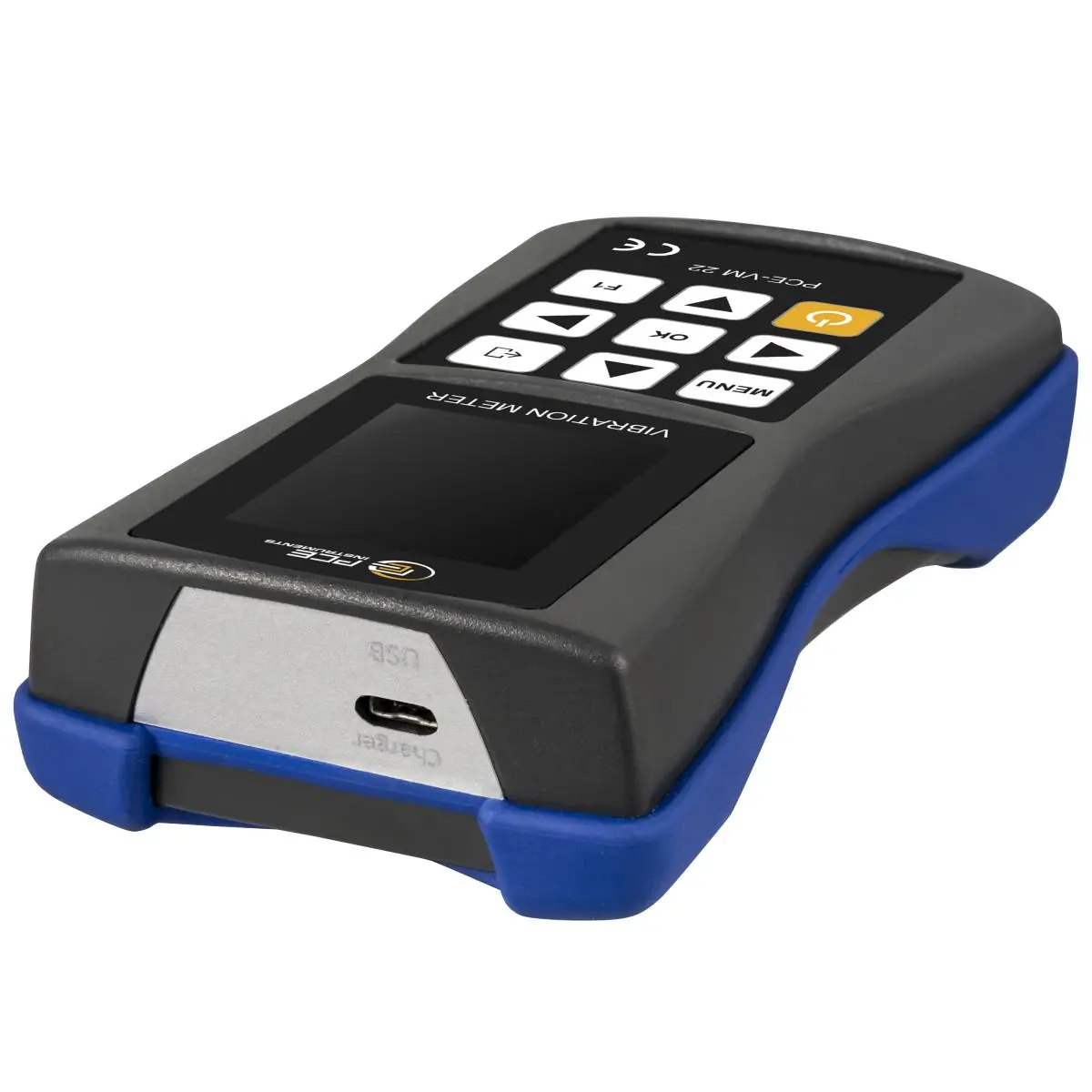

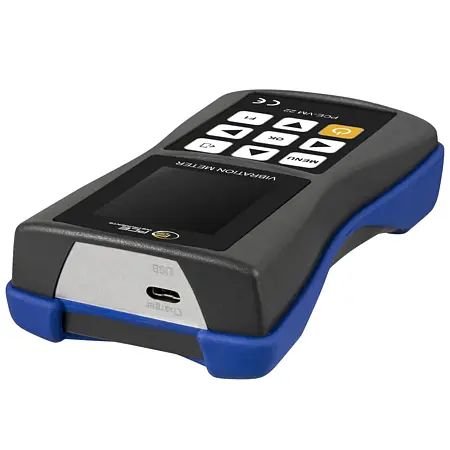

Er is een 4 GB geheugen geïnstalleerd in de trillingsmeter. De meetgegevens kunnen vervolgens van de trillingsmeter naar een pc worden overgebracht. Er is kosteloze software beschikbaar om de gegevens te analyseren.

Door de vele functies is de trillingsmeter een universeel toepasbaar meetinstrument. Zo vindt de trillingsmeter zijn toepassing onder andere bij het onderhoud aan generatoren of motoren. Optioneel kan de trillingsmeter worden uitgerust met een ISO-certificaat.

Kenmerken

- Meetbereik 0 ... 200 m/s²
- Infrarood temperatuurmeting
- 4 GB gegevensopslag
- Batterijduur 8 uur
- Optioneel met ISO kalibratiecertificaat
- FFT analyse en golfweergave van de trilling


Specificaties

Frequentie

Meetbereik

1 ... 10.000 Hz

Resolutie

0,1 Hz

Nauwkeurigheid

±5 %





Versnelling



Meetbereik

0 ... 200 m/s²

Resolutie

0,01 m/s²

Nauwkeurigheid

±5 %





Snelheid



Meetbereik

0 ... 200 mm/s

Resolutie

0,01 mm/s

Nauwkeurigheid

±5 %





Verplaatsing



Meetbereik

0 ... 2000 μm

Resolutie

0,01 μm

Nauwkeurigheid

±5 %





Infrarood temperatuurmeting



Meetbereik

-70 ... 380 °C / -94 ... 716 °F

Resolutie

0.1°C / °F

Nauwkeurigheid

±0,5% bij (0...+60°C), (32 ... 140 °F)



±1% bij (-40 ... 0, 60 ... 120 °C), (-40 ... 32, 140 ... 248°F)



±2% bij (-70 ... -40, 120 ... 180 °C), (-94 ... -40, 248 ... 356°F)



±4% bij (180 ... +380 °C), (356 ... 716 °F)

Emissiviteit

1 vast





Tachometer



Meetbereik

10 ... 200.000 RPM

Resolutie

0,1 RPM

Nauwkeurigheid

±0,1% en ±1 RPM

Eenheden

RPM, Hz

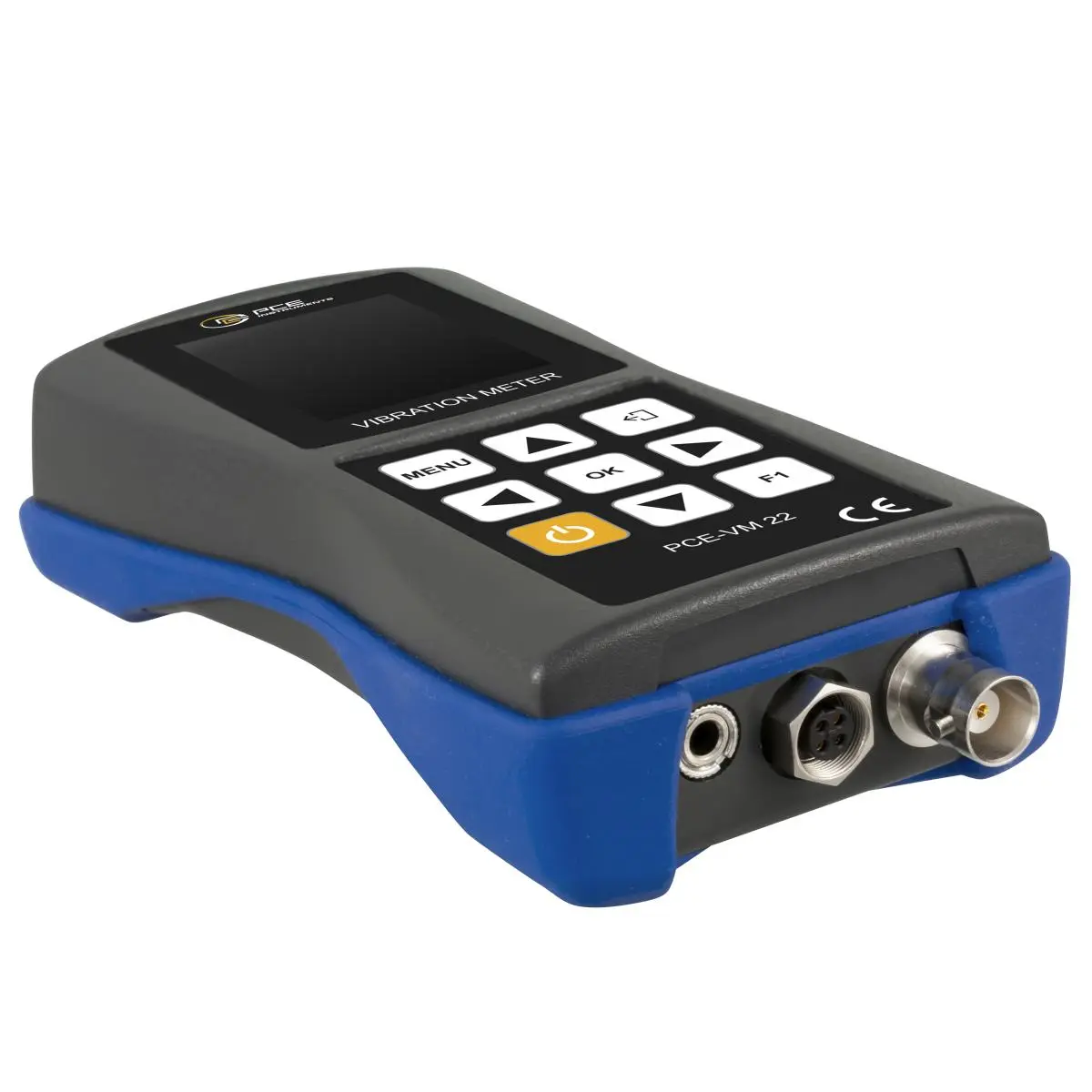

Overige specificaties van de handheld

FFT Spectrum resolutie

400, 800, 1600 lijnen

Dynamisch bereik

106 dB

Resolutie A/D-converter

24-bits

Opslagruimte

4 GB

Display

128 x 160 pixels

Interface

Micro USB-interface

Voeding batterij

3,7 V, 1000 mAh batterij

Batterijduur

ca. 8 uur

Voeding netstroom

5 V DC, 1 A

Gebruikscondities

0 ... 50 °C, <85 % RV, niet-condenserend

Opslagcondities

-20 ... 60 °C, <85 % RV, niet-condenserend

Afmetingen

132 x 70 x 33 mm

Gewicht

150 gr

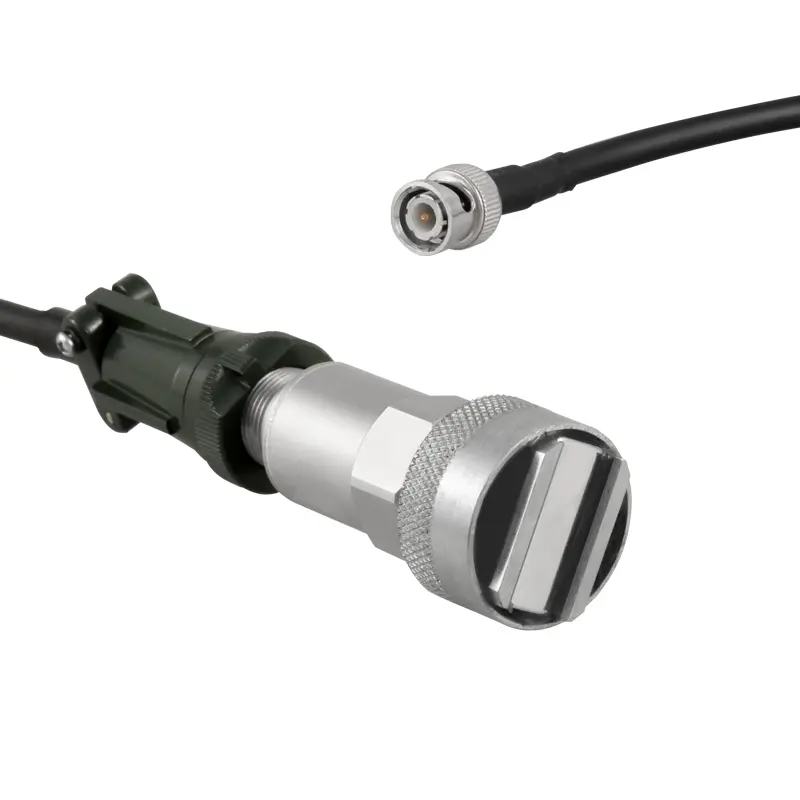

Specificaties trillingssensor



Gevoeligheid

100 mV/g

Kabellengte

ca. 1,5 m

Verbinding

2-pins MIL-DTL-5015

Materiaal behuizing

316L roestvrij staal

Afmetingen

Ø25 x 53 mm

Gewicht

86 gr





Specificaties magnetische houder



Diameter

30 mm

Magnetische kracht

20 kg

Aansluitdraad

1/4"-28 UNF vrouwelijk

Kleinste radius

20 mm

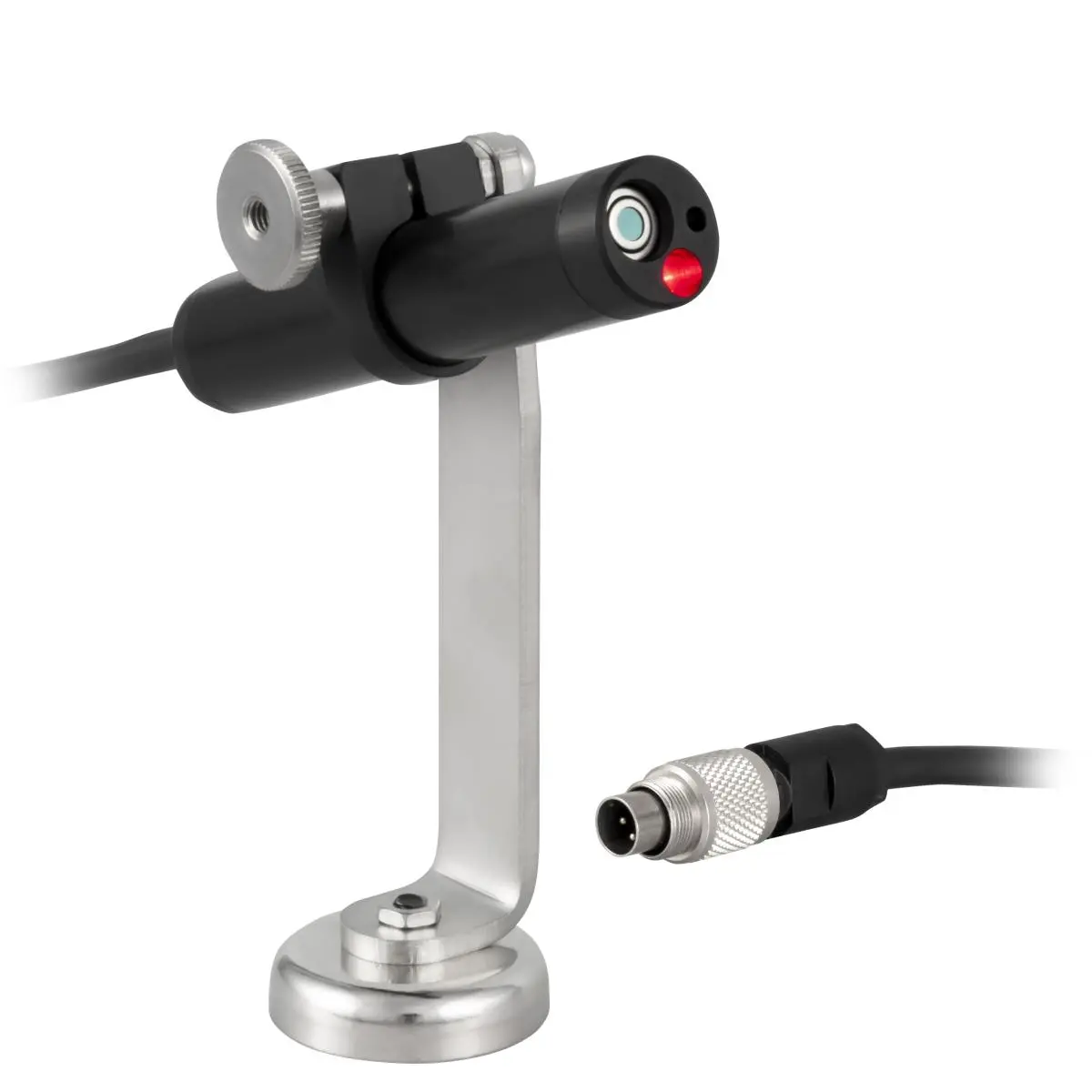

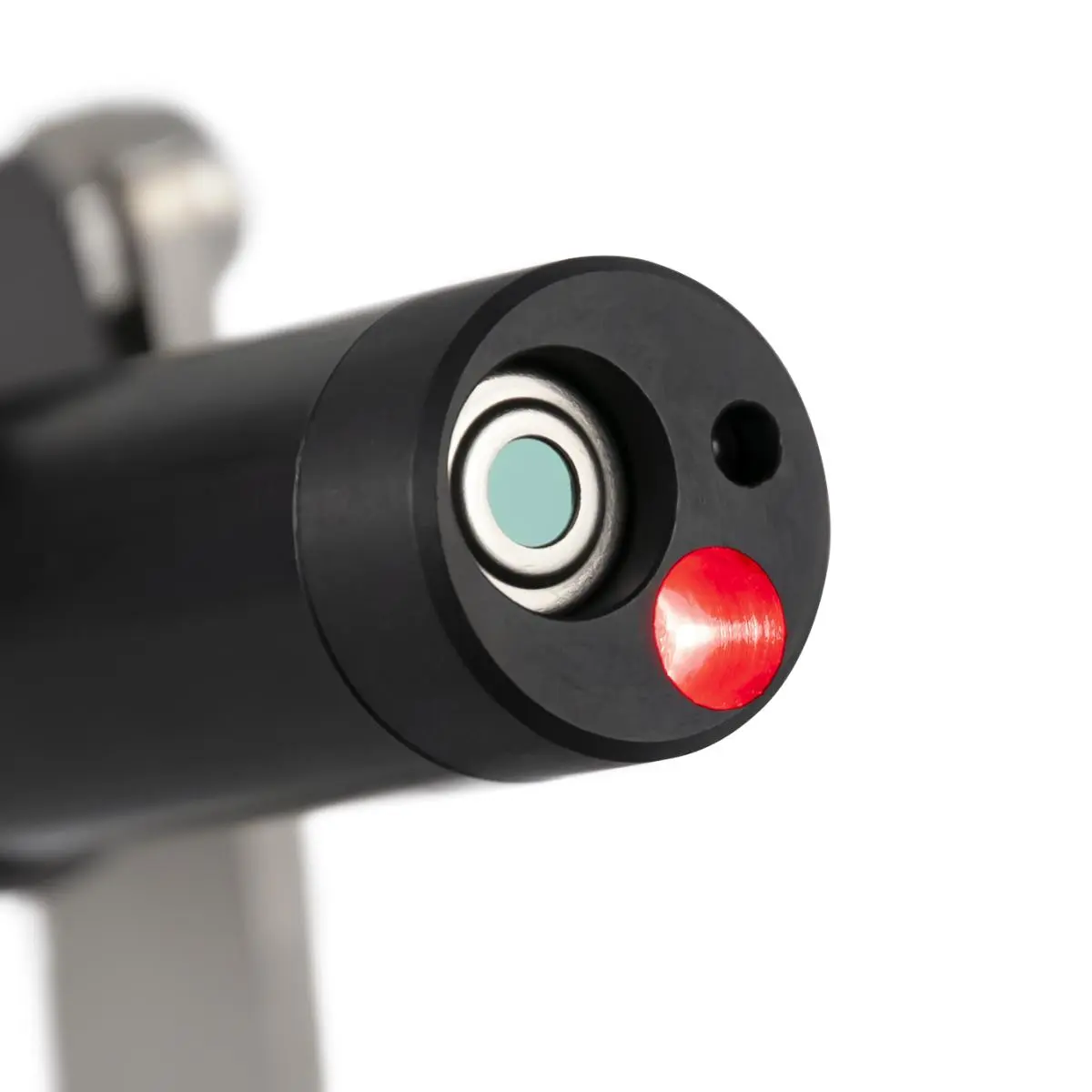

Specificaties infrarood- en snelheidssensor

Kabellengte

ca. 1,2 m

Afmetingen

Ø16 x 83 mm

Gewicht

75 gr

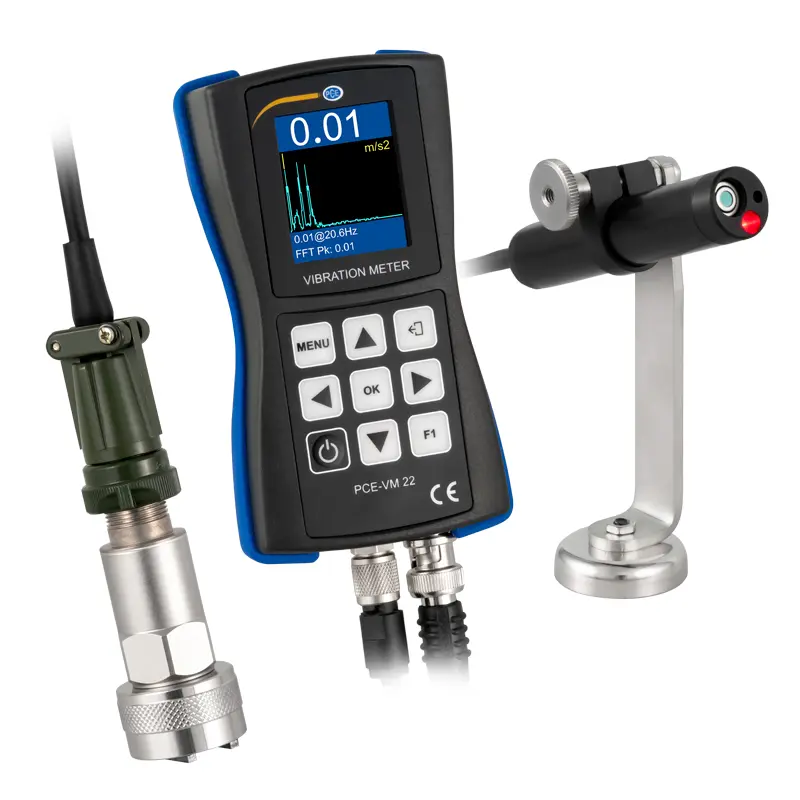

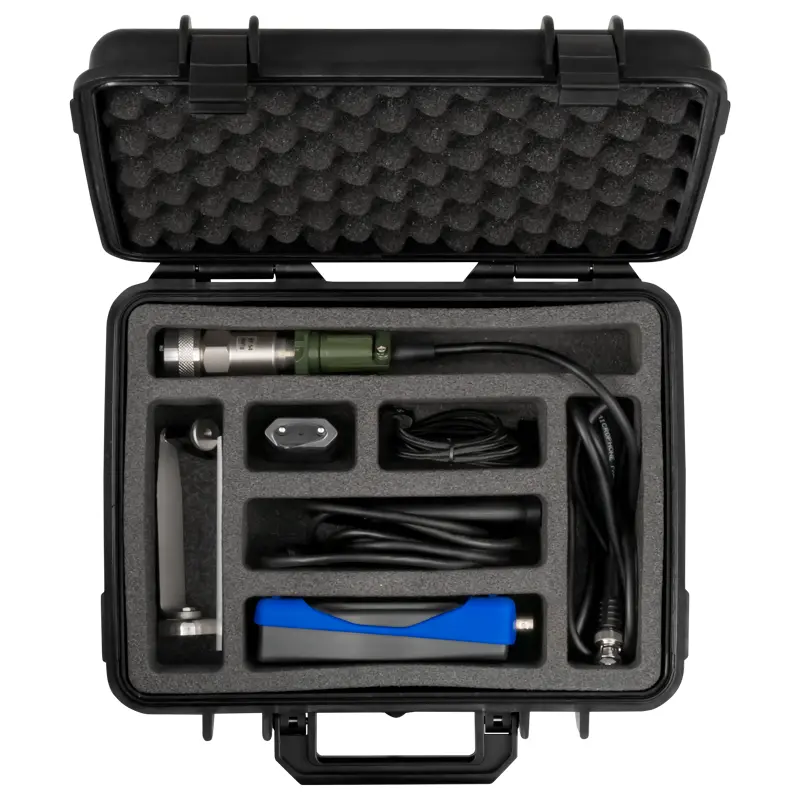

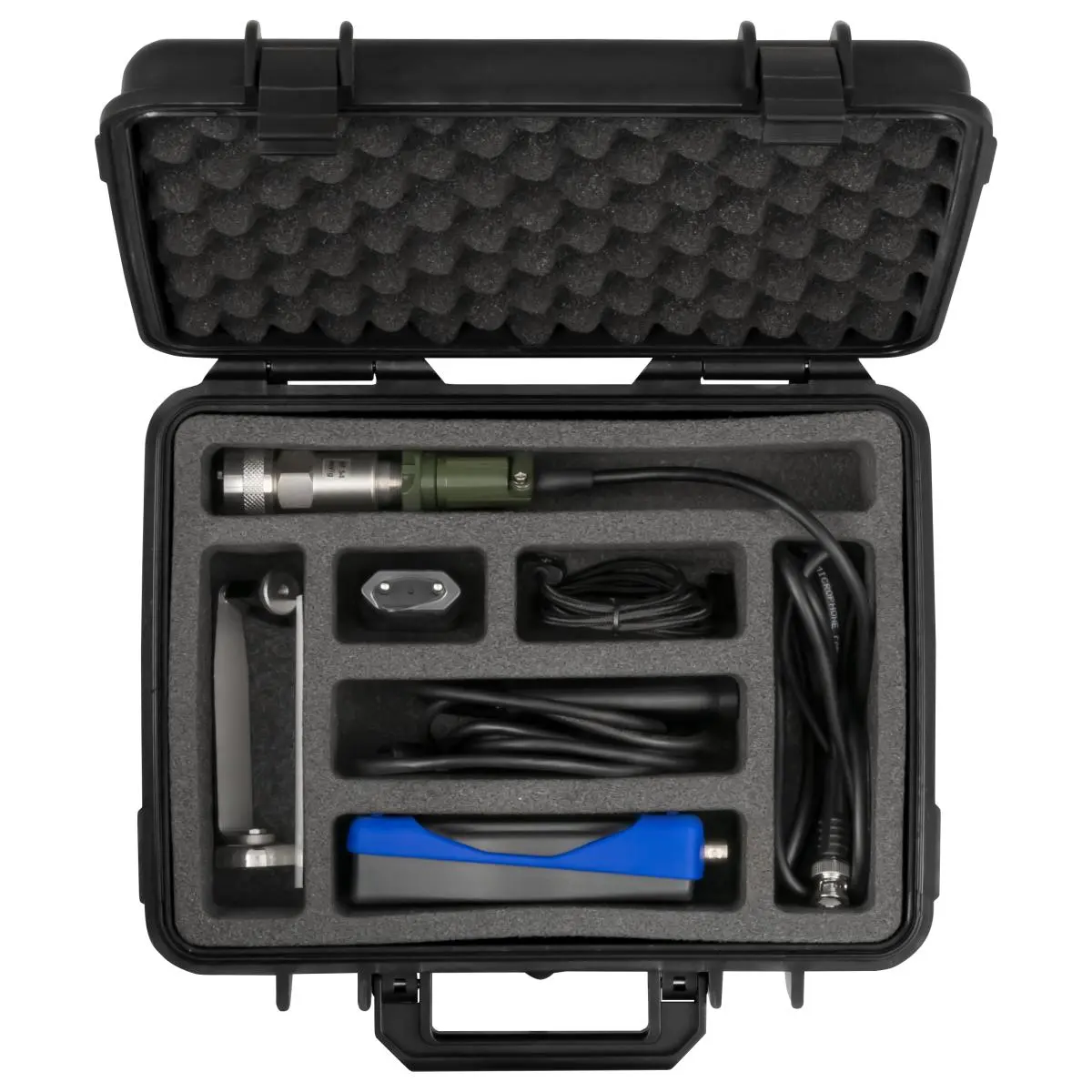

Leveromvang

1 x trillingsmeter PCE-VM 22
1 x trillingssensor met aansluitkabel en magnetische houder
1 x infraroodsensor met snelheidssensor
1 x magnetische houder
1 x USB-oplaadadapter
1 x Micro USB-kabel
1 x transportkoffer
1 x gebruikershandleiding
