Trillingsmeter PCE-VM 31

Best.nr.: PCE-VM 31
EAN:
2.005,90 €
2.427,14 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-VM 31
Levertijd: minimaal 4 weken

Beschrijving

Menselijke trillingsmeter voor hand-arm trillingen en lichaamstrillingen / Meetbereik voor versnelling, snelheid en afstand / geheugen 10000 metingen

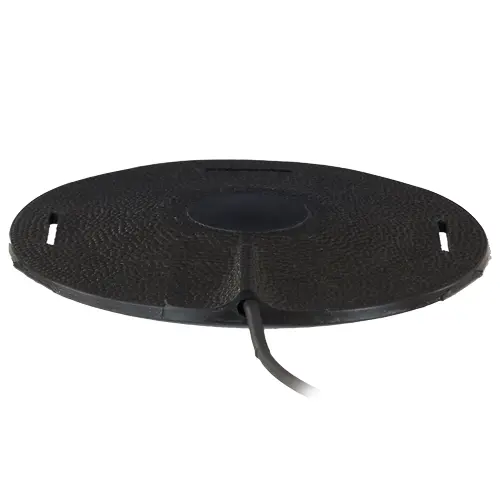

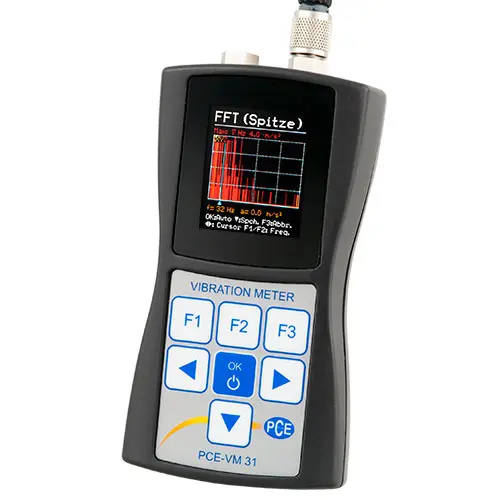

De PCE-VM 31 is ontworpen voor het meten van hand-arm trillingen en lichaamstrillingen naar ISO5349 en 263. Dit meetinstrument valt op door zijn meetfuncties voor het meten van versnelling, snelheid en afstand, alsmede voor het weergeven van alle relevante waardes van geleidende en interval-RMS, MTVV,VDV,aW, piekwaarde en maximale piekwaarde. Bovendien bezit de PCE-VM 31 een extra meetkanaal voor bijvoorbeeld SEAT-metingen van stoelen voor bestuurders van voertuigen. Het apparaat heeft daarnaast een driekanaal-FFT voor het vinden van hoofdfrequenties en een TEDS-ondersteuning voor automatische sensorherkenning. De trillingsmeter is met een geheugen voor 1000 metingen uitgerust en bezit een USB-interface voor data-overdracht naar de PC. De PCE-VM 31 is dankzij zijn compacte bouwvorm en gemakkelijke bediening erg geschikt voor praktische metingen op het gebied van arbeidsveiligheid.

Kenmerken

De Human trillingsmeter PCE-VM 31 wordt in drie uitvoeringen aangeboden:
- als Hand-Arm-trillingsmeter naar ISO5349 normen
- als lichaamstrillingsmeter naar ISO2631
- als Human Vibration Meter naar ISO 10326-1 / 7096 als SEAT trillingsmeter
- Hand-arm-trillingsmeting
- Lichaamstrilling
- SEAT-trillingsmeter
- Versnelling, snelheid en afstand
- Compacte bouwvorm
- Driekanaal-FFT
- TEDS-ondersteuning
- Geheugen voor 10000 metingen
- USB-interface
- Gemakkelijke bediening
Info voor meting van lichaamstrillingen
Hand-arm-vibratie
De dagelijkse grenswaarde voor blootstelling, gebaseerd op een referentieperiode van 8u, is op 5 m/s² vastgesteld. De dagelijkse afgiftewaarde, gebaseerd op een referentieperiode van 8 u, staat op 2,5 m/s² . De beoordeling van het niveau van blootstelling tegenover de hand-arm trilling verloopt aan de hand van de berekening van de referentieperiode (van 8u) en de dagelijkse expositiewaarde A. Deze wordt uigedrukt als kwadraatwortel uit de som van kwadraten (gezamenlijke waarde) van de effectieve waarde ( van de versnelling) in drie loodrechte richtingen ahwx, ahwy, ahwz (norm ISO 5349-1:2001).
Lichaamstrilling
De beoordeling van de waarde van blootstelling tegenover de lichaamsvibratie gebeurt aan de hand van de berekening van de dagelijkse blootstelling A. Deze wordt uitgedrukt als de equivalente duurversnelling voor een tijdsbestek van 8 u, berekend als de hoogste effectieve waarde of de hoogste waarde van de trillingsdosis waarde (VDV), de versnelling van de frequentie in de drie loodrechte richtingen (1,4 awx, 1,4 awy, awz, voor een zittende of staande werknemer / ISO 2631-1.

Specificaties

Algemene Technische specificaties van de Human trillingsmeter PCE-VM 31
Ingangen4 Low-Power-IEPE-ingangen, >0,7 mA / 17 V, Sensorgevoeligheid 0,8 ... 120 mV/ms²
TEDS-ondersteuning voor template 25 naar
IEEE 1451.4
Weergave groottes
Menselijke trillingInterval- Effectieve waarde
Vectorsom
Max. geleidende effectieve waarde (MTVV)
Trillingsdosis waarde (VDV)
Alg. trilling (versnelling / snelheid / afstand)Geleidende effectieve waarde
max. geleidende effectieve waarde
Vectorsom
Piekwaarde
Maximale piekwaarde
MeetbereikSensor met 1 mV/ms²  Sensor met 10 mV/ms²
Versnelling1100 m/s²  110 m/s²
Snelheid100 ... 10 000 mm/s (1 kHz/1 Hz) 10 ... 1000 mm/s
(1 kHz/1 Hz)
Afstand (piekwaarde)250 ... 15 000 µm
(5 Hz/250 Hz)
 25 ... 1500 µm
(5 Hz/250 Hz)
Weergave resolutieSensor met
1/10 mV/ms²
Sensor met
100 mV/ms²
Versnelling0,01 m/s²  0,001 m/s²
Snelheid0,1 mm/s  0,001 mm/s
Afstand1 µm  0,1 µm
Lineariteit bereik> 75 dB (voor < ± 6 % fouten)
Geruis<0,003 m/s²
Filter
Human trillingBeoordelingsfilter Wb, Wc, Wd, Wh, Wj, Wk, Wm
ongewogen: 6,3 ... 1259 Hz (Hand-Arm);
0,4 ... 100 Hz (lichaam)
Versnelling0,1 Hz ... 2 kHz; 1 Hz ... 1 kHz
Snelheid1 Hz ... 100 Hz; 2 Hz ... 1 kHz; 10 Hz ... 1 kHz
Afstand5 Hz ... 250 Hz
Frequentie analyse125 kenmerken-FFT kenmerken voor X/Y/Z; piekwaarde van de snelheid
Frequentiebereik: 3 ... 240, 6 ... 480,
12 ... 960, 24 ... 1920 Hz
Refresh rate: 0,5/s, Venstertype: Hann
Data geheugenFlash, 10 000 Meetwaarde datasets, 1000 FFTs
DisplayOLED, gekleurd, 128 x 160 punten
USB-interfaceUSB 2.0, full-speed, CDC-modus, via kabel VM2x-USB
Batterijen3 cellen Typ AAA, Alkaline (LR03) of NiMH-Accus (HR03)
Bedrijfsduur10 ... 14 uur, afhankelijk van de batterijcapaciteit
Bedrijfstemperatuur-20 ... +60 °C
Afmetingen125 x 65 x 27 mm (zonder stekkerverbindingen)
Gewicht140 g (met batterijen, zonder sensor)


Leveromvang

1 x trillingsmeter PCE-VM 31
1 x USB-kabel
1 x batterij
1 x draagtas
1 x handleiding

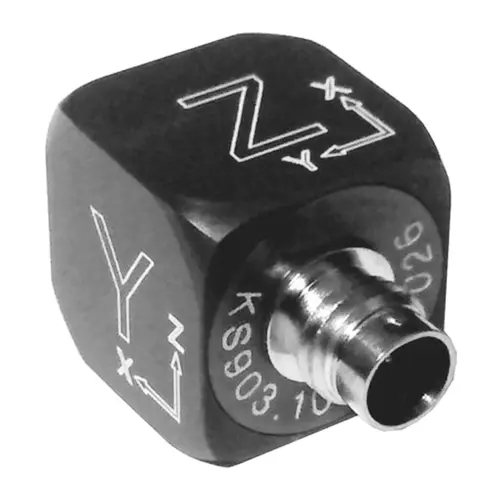

Sensoren apart bestellen! Zie 'Accessoires'
