Trillingsmeter PCE-VM 31-HAWB

Best.nr.: PCE-VM 31-HAWB
EAN:
5.105,90 €
6.178,14 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-VM 31-HAWB
Levertijd: minimaal 4 weken

Beschrijving

Trillingsmeter PCE-VM 31-HAWB voor het meten van menselijke trillingen op de werkplek / Meting van snelheid, acceleratie en verplaatsing / Geheugen voor 10.000 meetwaarden / USB-Interface / Hoog gebruikersgemak

De PCE-VM 31-HAWB is ontworpen voor het meten en analyseren van menselijke trillingen op de werkplek. Zo kunnen met dit apparaat lichaamstrillingen volgens ISO 2631 en hand-armtrillingen volgens ISO 5349 opgemeten worden. Om dit doel te kunnen bereiken, beschikt deze trillingsmeter over twee triaxiale versnellingsmeters voor zit- en handmetingen. Daarnaast kunnen met geschikte sensoren trillingsmetingen aan machines worden uitgevoerd. Hierbij kan de trillingsmeter de parameters snelheid, versnelling en verplaatsing vaststellen. Ook SEAT-metingen kunnen worden uitgevoerd met behulp van een speciale sensor. In totaal beschikt de trillingsmeter PCE-VM 31-HAWB over 4 low-power IEPE-ingangen met TEDS-ondersteuning voor het aansluiten van sensoren. De gemeten waarden kunnen zowel als traploze, met interval, vector som of trillingendosis weergegeven worden. Het geïntegreerde flash-geheugen biedt voldoende ruimte voor maximaal 10.000 datasets of maximaal 1.000 FFTs. Dankzij de USB-interface kunnen gegevens naar een PC worden overgebracht om bijvoorbeeld te analyseren in Excel.

Kenmerken

- Meting van menselijke trillingen; snelheid,
  acceleratie en verplaatsing
- Driekanaals-FFT
- TEDS-ondersteuning
- Geheugen tot 10.000 meetwaarden
- USB-interface
- Compact design
- Eenvoudige bediening

Specificaties

Technische specificaties
Meetbereik Sensor met 1 mV (m/s²) Sensor met 10 mV (m/s²)
Versnelling 1100 m/s² 110 m/s²
Snelheid 100 ... 10.000 mm/s
(1 kHz /1 Hz)		 10 ... 1.000 mm/s
(1 kHz / 1Hz)
Verplaatsing (piekwaarden) 250 ... 15.000 µm
(5 Hz/250 Hz)		 25 ... 1.500 µm
(5 Hz/250 Hz)
Beeldschermresolutie (1/10 mV(m/s²))
Versnelling 0.01 m/s²
Snelheid 0,1 mm/s
Verplaatsing1 µm
Lineariteitsbereik> 75 dB voor ± 6% fout
Ruis <0,003 m/s²
Ingangen4 Low Power IEPE ingangen; 0,7 mA / 17 V; TEDS steun, IEEE1451.4, Template 25
Sensorgevoeligheid 0,8-120 mV / (m/s²)
Weergavegrootte menselijke trillingen (versnelling)Interval RMS, vector som
max. bewegende RMS (MTVV)
Trillingen dosis (VDV)
Weergave grootte versnelling, snelheid en verplaatsingBewegende RMS
max. RMS
Vector som
Piekwaarde
Maximale piekwaarde
Filter Beoordeling filters: Wb, Wc, WD, Wh, Wj, Wk, Wm
Ongewogen: 6,3 - 1259 Hz (H/A) / 0,4-100 Hz (G/K)
Versnelling: 0,1 - 2000 Hz / 1-1000 Hz
Snelheid: 1-100 Hz / 2-1000 Hz / 10-1000 Hz
Verplaatsing: 5-250 Hz
Frequentie-analyse (FFT)125 lijnen voor X / Y / Z, piekwaardenspectrum van de versnelling, 3-240 / 6-480 / 12-960 / 24-1920 Hz
GeheugenFlash, 10.000 meetwaarden, 1.000 FFts, met datum, tijd en commentaar
WeergaveOLED, 128x160 pixels, met kleur
Interface USB 2.0 Full Speed, CDC-modus (virtuele COM-poort), kabel VM2x-USB
Batterijen 3x 1,5V AAA batterijen of accu (LR03 of HR03)
Omgevingsomstandigheden -20 ... + 60 °C, <95% r.v.
Afmetingen125 x 65 x 27 mm (zonder connectoren)
Gewicht 140 g


Leveromvang

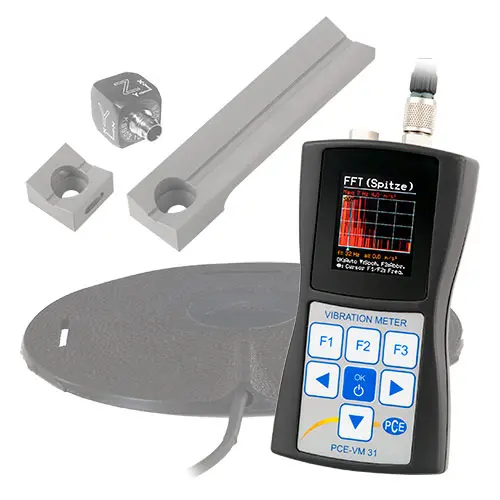

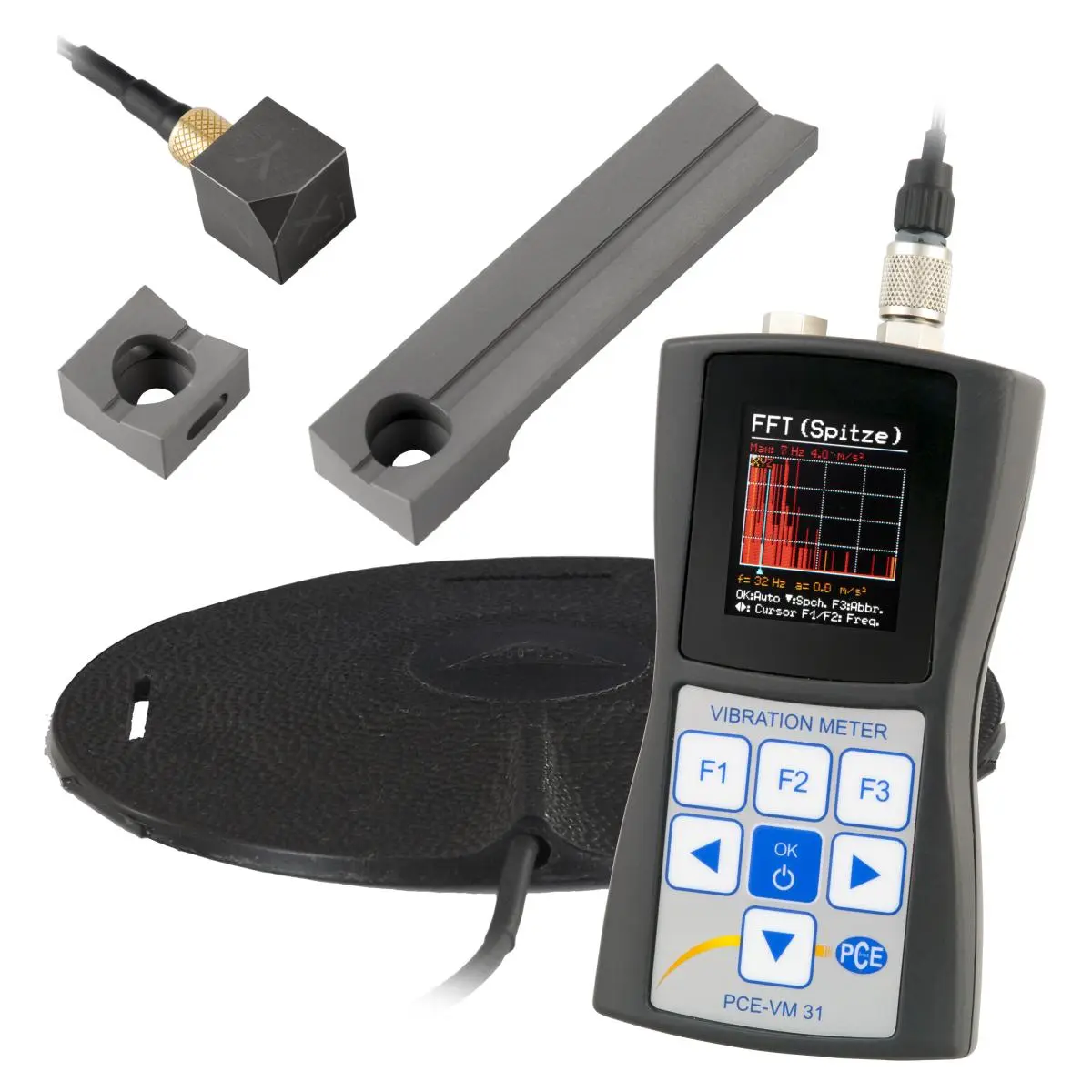

1 x human-trillingsmeter PCE-VM 31

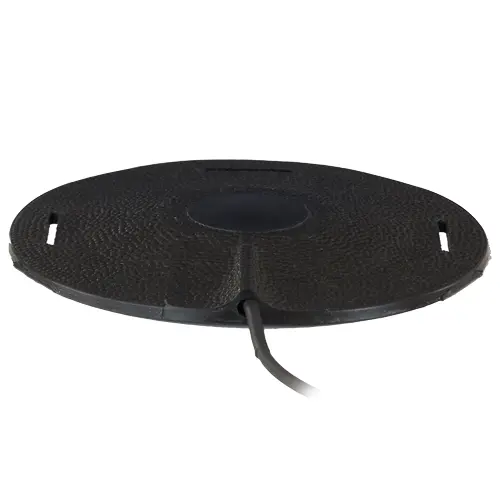

1 x lichaamsversnellingssensor KB103SVD

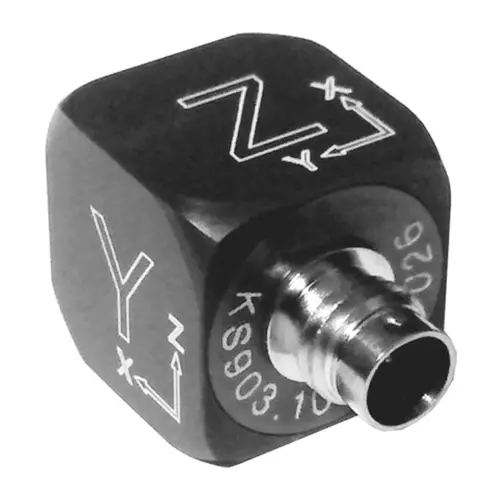

1 x drieassige versnellingsmeter KS903.10
1 x sensor-kabel (3 m)
1 x handvat-adapter 140
1 x handvat-adapter 142
1 x USB-kabel
1 x batterijenset
1 x handleiding
