Trillingsmeter PCE-VT 3950S

Best.nr.: PCE-VT 3950S
EAN: 4250348732934
1.622,90 €
1.963,71 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348732934
PCE-VT 3950S
Levertijd: Binnenkort weer leverbaar!

Toebehoren

ISO-kalibratie certificaat CAL-V-I
Kalibratiecertificaat voor trillingsmeters
215,90 €

Beschrijving

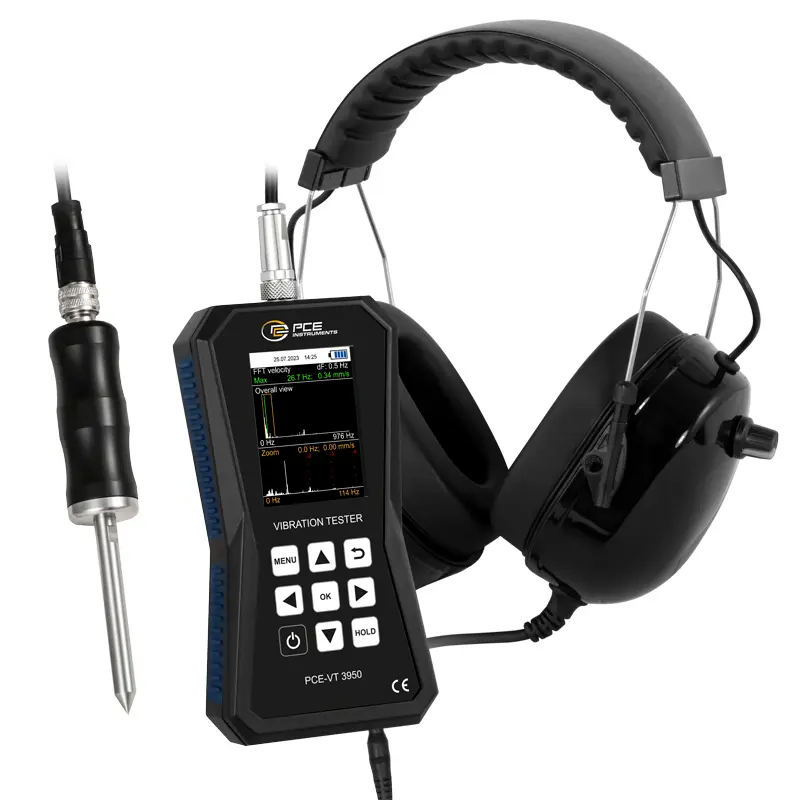

Trillingsmeter met intern geheugen / routemeting / oplaadbare batterij / software voor evaluatie van opgeslagen gegevens / meetbereik tot 399,9 m/s² / PC-interface / optioneel met ISO-kalibratiecertificaat / incl. hoofdtelefoon

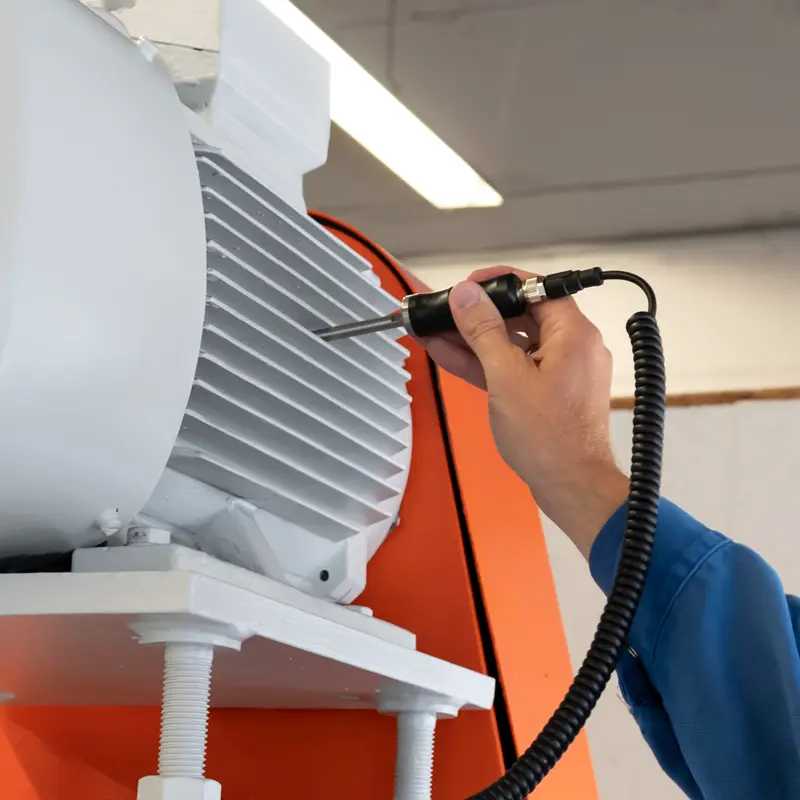

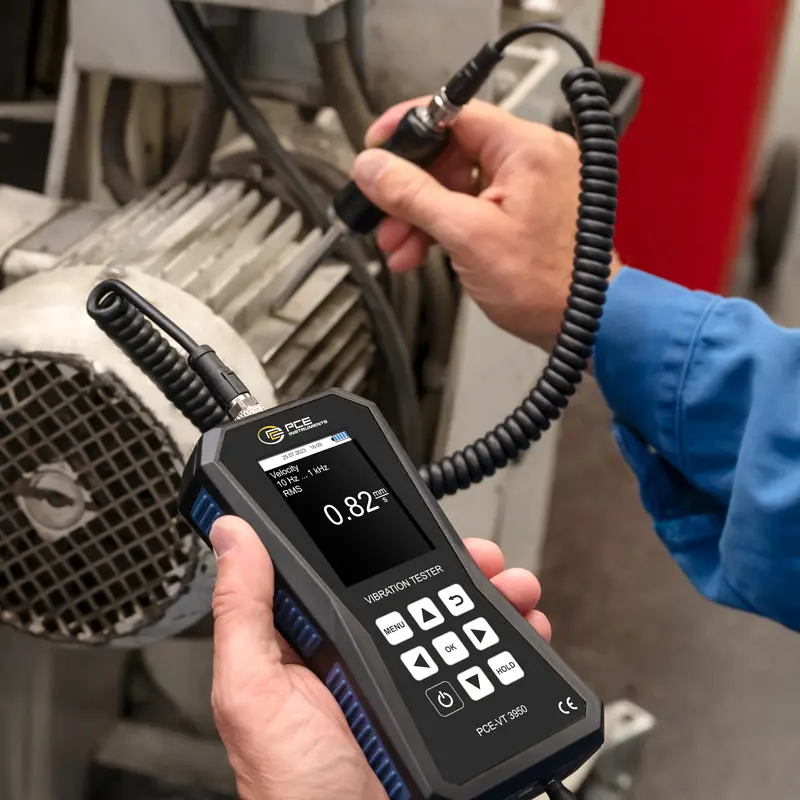

De trillingsmeter is een ideaal meetapparaat voor het snel en nauwkeurig testen van trillende onderdelen, machines en ook systemen. Deze trillingsmeter bepaalt de trillingsverplaatsing (meetbereik 0,000 ... 3,9 mm), de trillingssnelheid (meetbereik 0,00 ... 399,9 mm/s) en de trillingsversnelling (meetbereik 0,0 ... 399,9 m/s²) via de externe trillingssensor. Er zijn verschillende meetparameters beschikbaar voor de trillingsmeter, zoals RMS, piek, piek-tot-piek en crestfactor. De trillingsmeter is uitgerust met een modus waarmee een meting automatisch kan worden geëvalueerd volgens de grenswaarden van ISO 10816-3. De trillingsmeter analyseert de gemeten waarden en toont een bijbehorende goede/slechte evaluatie op het display. De ingebouwde batterij van de trillingsmeter heeft een capaciteit van 2500 mAh en kan direct worden opgeladen via de ingebouwde micro-USB-interface.

Naast de normale meetmodus heeft de trillingsmeter een FFT-modus. In de FFT-modus wordt het frequentiespectrum van de gemeten trillingssnelheid of trillingsversnelling berekend en weergegeven. In een grafische weergave worden de berekende FFT-lijnen weergegeven in een totaalbeeld voor de volledige frequentieband en parallel in een zoombeeld voor de weergave van de afzonderlijke lijnen.

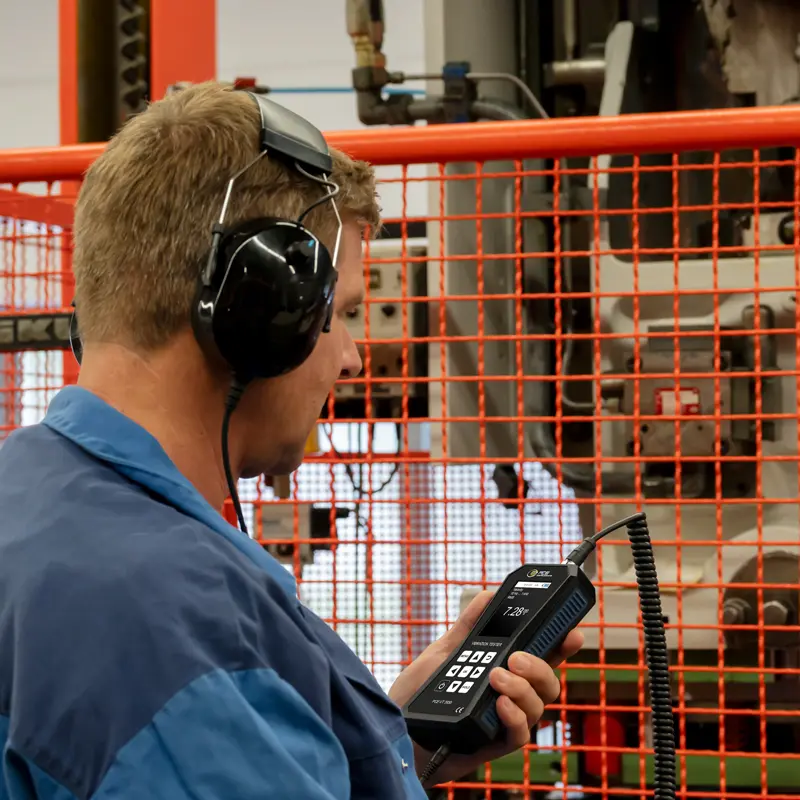

Een extra functie is de trajectmeting. De routemeting is speciaal bedoeld voor terugkerende metingen op identieke meetpunten. Dit maakt een geordende meting van verschillende meetpunten mogelijk. Daarom vindt de FFT trillingsmeter zijn toepassing in onderhouds- en reparatiewerkzaamheden aan machines vanwege zijn uitgebreide meetfuncties.

In het interne geheugen van de FFT trillingsmeter kunnen de weergegeven meetgegevens van de verschillende meetfuncties worden opgeslagen. Na een meting kunnen de op de trillingsmeter opgeslagen meetgegevens worden overgebracht naar een PC via de ingebouwde micro-USB interface. Met de software van de trillingsmeter kunnen de meetwaarden vervolgens grafisch en in tabelvorm worden geanalyseerd. Voor verdere verwerking van de meetgegevens kunnen ze via de software worden geëxporteerd als CSV-bestand. Om de trillingsmeter altijd up-to-date te houden, kan naast de analyse van de meetgegevens ook een automatische firmware-update worden uitgevoerd via de software.

Kenmerken

- Voor mobiele trillingsmetingen
- Meetbereik tot 399,9 m/s²
- FFT-analyse
- routemeting
- Handmatig meetwaardegeheugen
- automatische ISO 10816-3 evaluatie
- intern geheugen
- 2,48" LC-scherm
- oplaadbare batterij
- Micro-USB interface

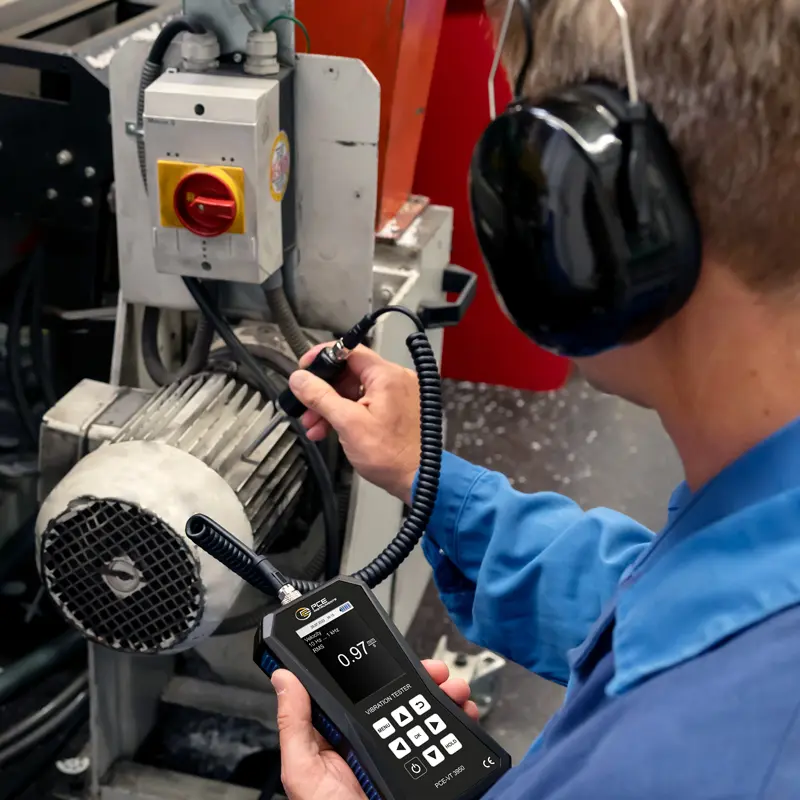

- incl. hoofdtelefoon


Specificaties

Meetbereik

Versnelling



0,0 ... 399,9 m/s²

Resolutie

0,1 m/s²

Nauwkeurigheid @ 160 Hz

±2 %

Band

10 Hz ... 10 kHz



1 Khz... 10 kHz





Meetbereik

Snelheid



0,00 ... 399,9 mm/s

Resolutie

0,1 mm/s

Nauwkeurigheid @ 160 Hz

±2 %

Band

10 Hz ... 1 kHz





Meetbereik

Snelheid



600 ... 50000 omw/min

FFT-versnelling

10 Hz ... 8 kHz

FFT-snelheid

10 Hz ... 1 kHz

Nauwkeurigheid @ 160 Hz

±2 %

Aantal FFT-lijnen

2048

Route meting

100 routes, elk met 100 machines met elk



100 Meetpunten met elk 1000 meetwaarden





Meetbereik

Pad



0,000 ... 3,9 mm

Resolutie

1 μm

Nauwkeurigheid @ 160 Hz

±2 %

Band

10 Hz ... 200 Hz





Meetparameters

RMS, Piek, Piek-Piek



Kuiffactor

Handmatig geheugen

99 mappen met elk 50 lezingen

Datalogger

Verschillende start/stop triggers



Meetinterval tussen 1 s ... 12 u



50 geheugenlocaties á 43200 gemeten waarden

Eenheden

schakelbare metriek / imperiale

Display

2,8" LC-scherm

Menu talen

Engels, Duits, Frans



Spaans, Italiaans, Nederlands



Portugees, Turks, Pools



Russisch, Chinees, Japans

Voeding

Intern: LiPo-batterij (3,7 V, 2500 mAh)



Extern: USB 5 VDC, 500 mA

Hoofdtelefoonaansluiting

3,5 mm Klink

Batterijduur

ca. 15 ... 20 u (afhankelijk van de helderheid van het scherm)

Omgevings- en opslagcondities

Temperatuur: -20 ... +65 °C



Vochtigheid: 10% RH ... 95% RV,



niet-condenserend

Bescherming

Ip52

Afmeting

165 x 85 x 32 mm

Gewicht

239 gr

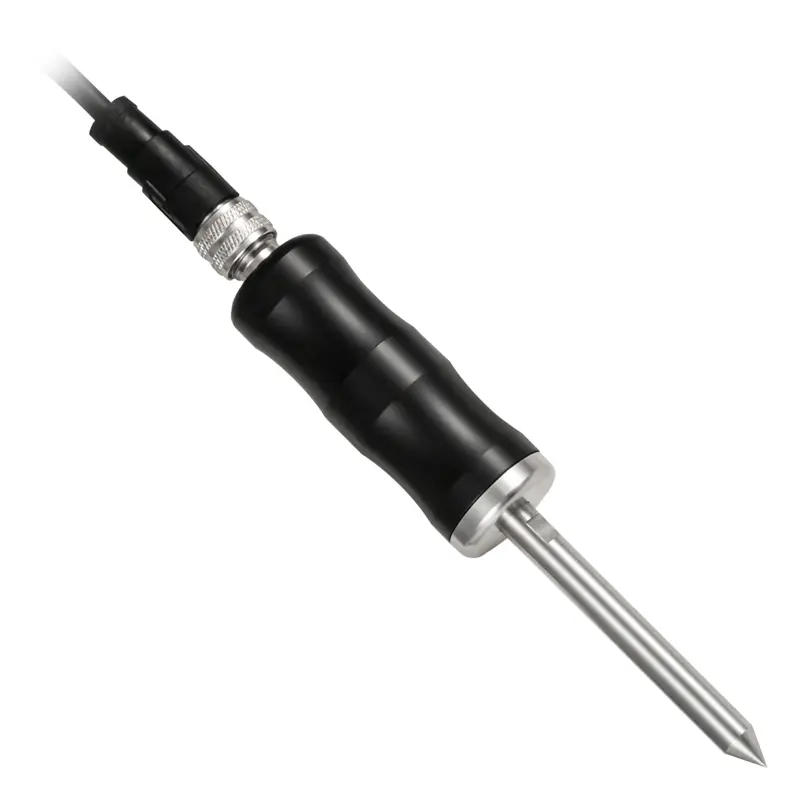

Technische gegevens versnellingsmeter

Resonantie frequentie

24 kHz

Blussen

≤ 5%

Vernietigingslimiet

5000 g (piek)

Omgevings- en opslagcondities

-55 °C ... +150 °C

Materiaal behuizing

Edelstaal

Montagedraad

¼ - 28"

Afmeting

Ø 17 x 46 mm

Gewicht (zonder kabel)

52 gr

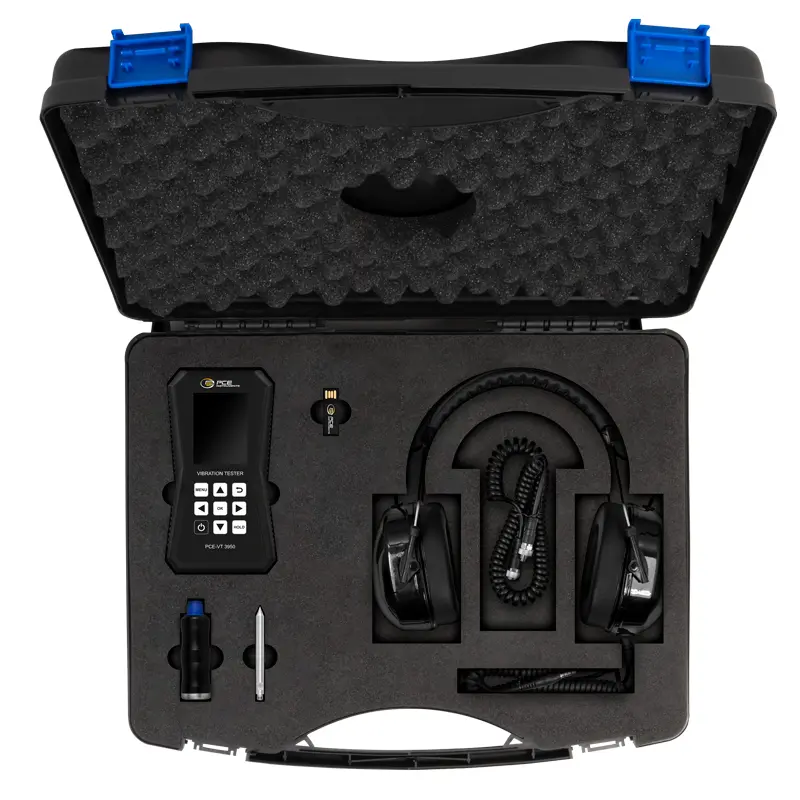

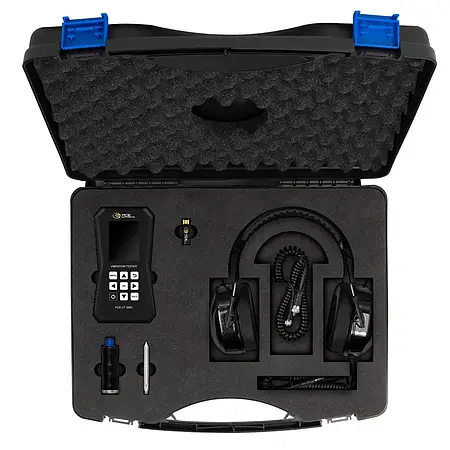

Leveromvang

1 x trillingsmeter PCE-VT 3950S
1 x sensor
1 x spiraalkabel
1 x magnetische adapter
1 x Micro-USB-kabel
1 x USB-stick met software en instructies
1 x Quick Start Guide
1 x kunststof koffer
1 x hoofdtelefoon
