VDE tester PCE-ITE 55B

Best.nr.: PCE-ITE 55B

EAN: 4250348732026

Toebehoren

EVSE-adapter PCE-EVSE 310

332,90 €

Beschrijving

Installatietester met draagriem / snel testen van vaste installaties / isolatieweerstand / foutlusimpedantie / schakelbare testspanningen en foutstromen / menutalen Duits en Engels

De installatietester is een multifunctioneel meetapparaat dat geschikt is voor het testen van elektrische veiligheid volgens de normen EN 61557 en DIN VDE 0100. Het biedt vele functies die speciaal zijn ontworpen voor het testen en evalueren van elektrische installaties. De installatietester kan een nauwkeurige meting uitvoeren van de isolatieweerstand tussen spanningvoerende delen en aarde. De RCD-test kan zowel type A als AC, B, B+ en F-gestuurde aardlekschakelaars efficiënt testen. Dit garandeert de goede werking van deze essentiële beveiligingsapparaten.

Met de installatietester kan de lusweerstand snel en nauwkeurig worden gemeten om er zeker van te zijn dat er voldoende weerstand is om een veilige uitschakeling te garanderen in het geval van een aardlekstroom. Bovendien kan de continuïteit van geleiders en verbindingen worden gecontroleerd door de weerstand van de aardleiding te meten. Een grafische weergave van de bedrading helpt de operator om de metingen correct uit te voeren.

De helderheid van het display kan worden ingesteld op 4 niveaus. Een instelbare alarmtoon waarschuwt voor fouten of als de grenswaarde wordt overschreden. De instelbare uitschakeltijd van de installatietester kan worden gebruikt om onbedoeld ontladen van de batterijen te voorkomen. Het apparaat wordt geleverd met meetsnoeren die voldoen aan de specifieke eisen van CAT III / 600 V en CAT IV / 300 V.

De installatietester biedt een gebruiksvriendelijke interface, duidelijke displayelementen en een robuust ontwerp om te voldoen aan de eisen van verschillende omgevingen. Doordat hij voldoet aan internationale normen, garandeert hij een veilige en betrouwbare beoordeling van elektrische installaties volgens de hoogste industrienormen.

Met onze optionele EVSE-testadapters kunnen ook tests worden uitgevoerd op wallboxen en laadstations voor elektrische voertuigen.

Kenmerken

- Testen volgens EN 61557 en DIN VDE0100

- Isolatieweerstand

- RCD type A, AC, B, B+ en F

- Lijn- en foutlusimpedantie

- Continuïteitstest

- Spanning, draaiveld en frequentie

- Testen van EV-laadstations met optionele testadapter

- incl. meetsnoeren en draagtas

Specificaties

AC Voltage AC
Meetbereik	0 V ... +550 V
Resolutie	1 V
Nauwkeurigheid	±(2% v.v. Mv. + 2 cijfers)

Isolatieweerstand
Testspanning DC	50 V
Meetbereik	0,1 m Ω ... +80 m Ω
Resolutie	0,001 MΩ (0,100 ... 1.999) 0.01 MΩ (2.00 ... 80.00)
Nauwkeurigheid	±(5% v.v. Mv. + 3 cijfers)

Isolatieweerstand
Testspanning DC	100 V, 250 V
Meetbereik	0,1 m Ω ... +199,9 m Ω
Resolutie	0,001 MΩ (0,100 ... 1.999) 0.01 MΩ (2.00 ... 99,99) 0,1 MΩ (100,0 ... 199,9)
Nauwkeurigheid	±(5% v.v. Mv. + 3 cijfers)

Isolatieweerstand
Testspanning DC	500 V, 1000 V
Meetbereik	0,1 m Ω ... +199,9 m Ω
Resolutie	0,001 MΩ (0,100 ... 1.999) 0.01 MΩ (2.00 ... 99,99) 0,1 MΩ (100,0 ... 199,9)
Nauwkeurigheid	±(2% v.v. Mv. + 3 cijfers)

Isolatieweerstand
Testspanning DC	500 V, 1000 V
Meetbereik	+200 M Ω ... +999 M Ω
Resolutie	1 MΩ
Nauwkeurigheid	± (10% van Mw)

Continuïteitscontrole
Meetbereik	0,1 Ω ... +20 Ω
Resolutie	0,01 Ω
Nauwkeurigheid	±(3% v.v. Mv. + 3 cijfers)

Continuïteitscontrole
Meetbereik	+20 Ω ... +1999 Ω
Resolutie	0,1 Ω (20,0 Ω ... 99,9 Ω) 1 Ω (100 Ω ... 1999 Ω)
Nauwkeurigheid	± (5% van Mw)

Impedantie
Meetbereik	0,25 Ω ... +9999 Ω
Resolutie	0.01 Ω (0,20 ... 19,99) 0,1 Ω (20,0 ... 99.9) 1 Ω (100 ... 9999)
Nauwkeurigheid	±(5% v.v. Mv. + 5 cijfers)

Frequentie
Meetbereik	+10 Hz ... +499,9 Hz
Resolutie	0,1 Hz
Nauwkeurigheid	0,2% + 1 cijfer

Algemene technische gegevens
Type display	TFT-kleurendisplay
Displaygrootte	3.3 duim
Norm(en)	EN61557, DIN VDE 0100
Batterijduur	15 uur
Automatische uitschakeling instelbaar	0.5 ... 60 min.
Automatische uitschakeling kan worden gedeactiveerd	Ja
Aardlekschakelaar Test Huidige karakteristieken	A, AC, B, B+, F
Aardlekschakelaar Uitschakelstroom	650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
RCD-triggertijd	0 ... 500 ms
Contactspanning	0 ... 99,9 V
Taal	Duits, Engels
Voeding	Batterij
Gewicht	1300 gr
Apparaatgewicht bij de levering inbegrepen	2165 gr
Gewicht van het apparaat met leveringsomvang en buitenverpakking	2300 gr
Afmetingen (L x B x H)	250 x 135 x 107 mm
Omgevingscondities	0 ... 40 °C , 95 % RV
Opslagcondities	-10 ... 70 °C , 90 % RV

Leveromvang

1 x Installatietester PCE-ITE 55B

1 x testkabel voor EU Schuko stopcontacten

3 x meetsnoeren 1m

3 x testsondes

3 x krokodillenklemmen

1 x draagriem

6 x 1,5V AA batterijen

1 x fabriekscertificaat

1 x gebruiksaanwijzing

1 x draagtas

Downloads

Productblad

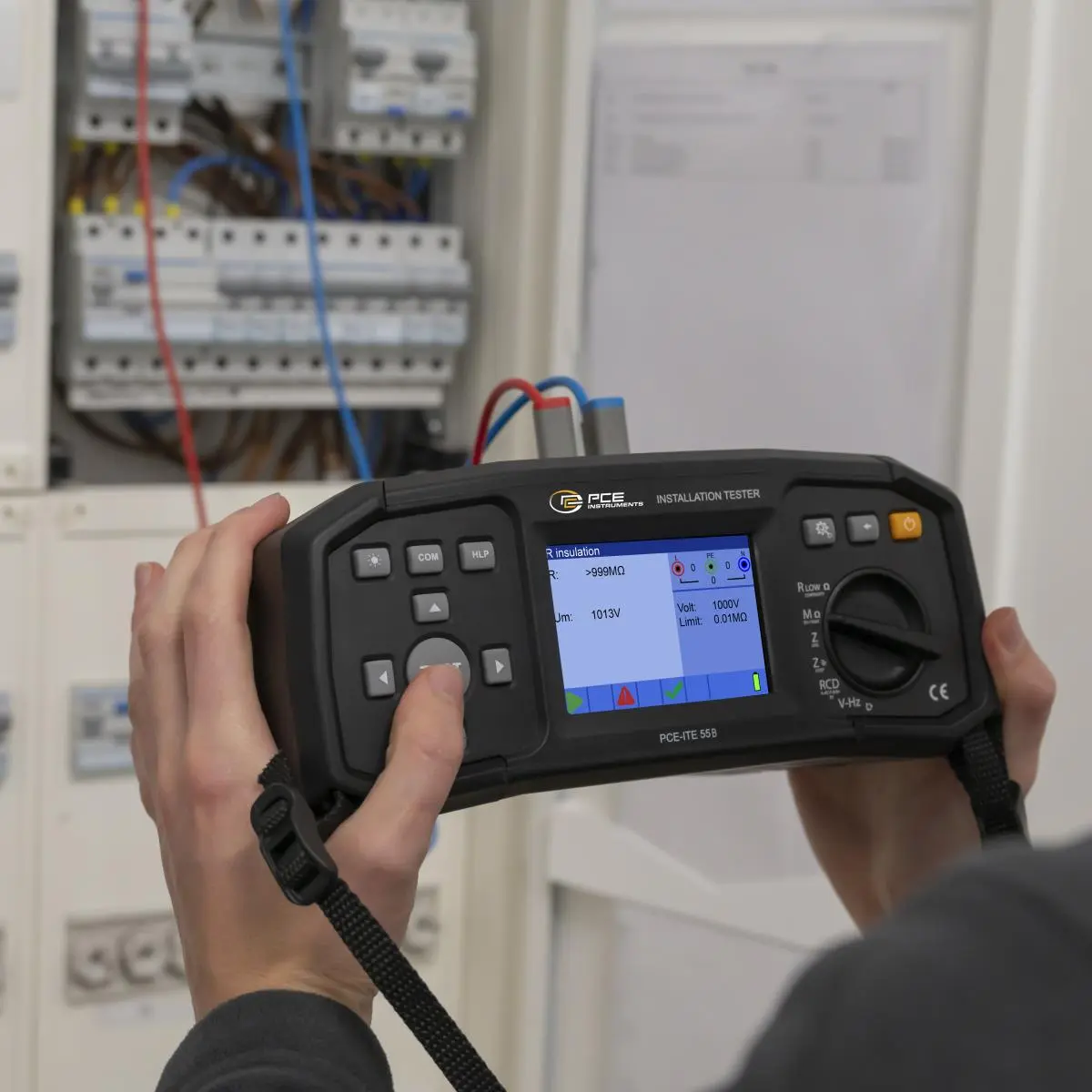

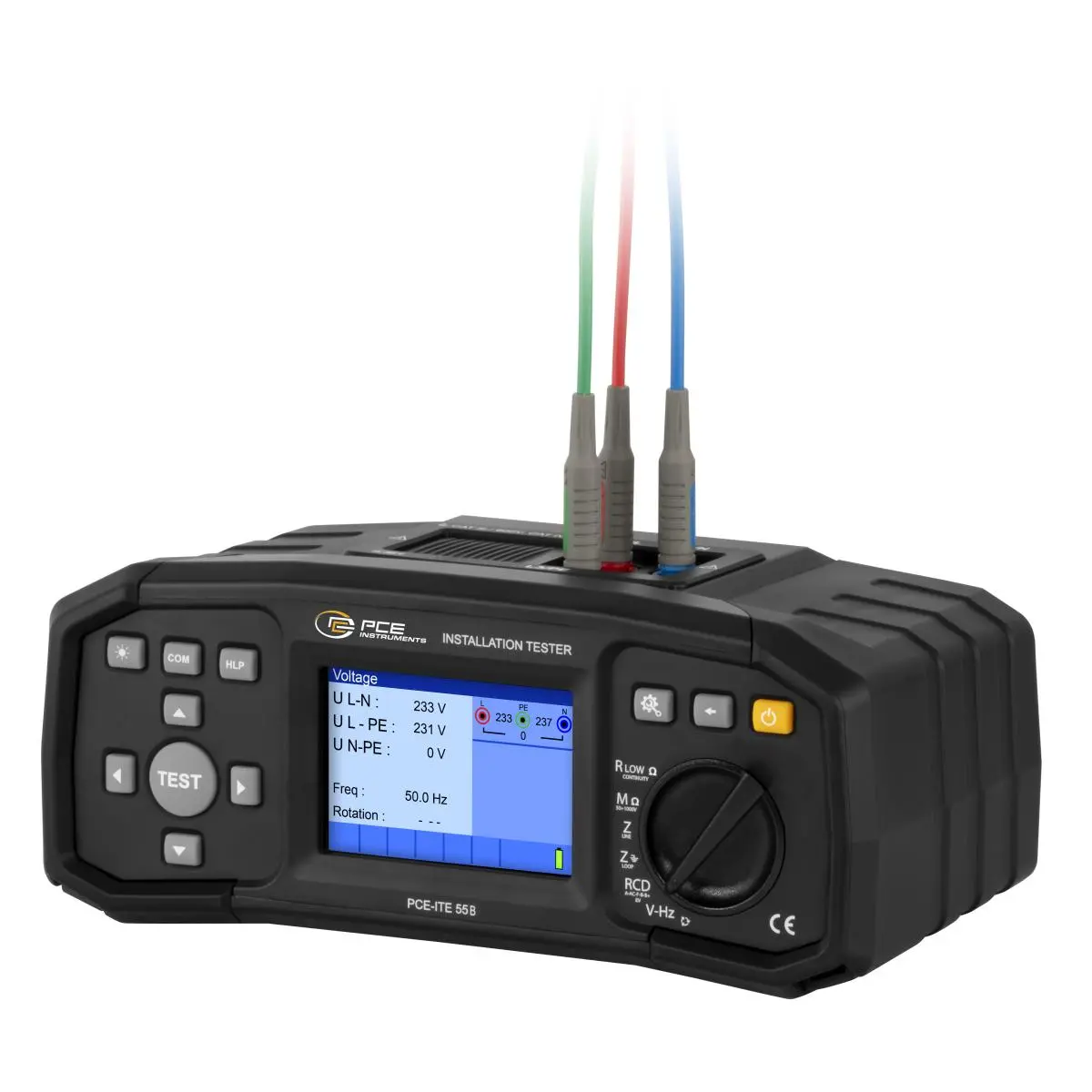

Installatietester PCE-ITE 55B

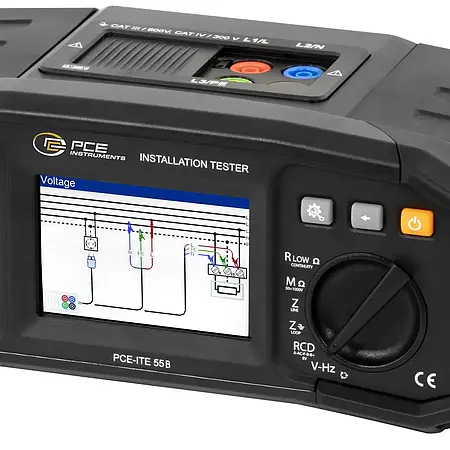

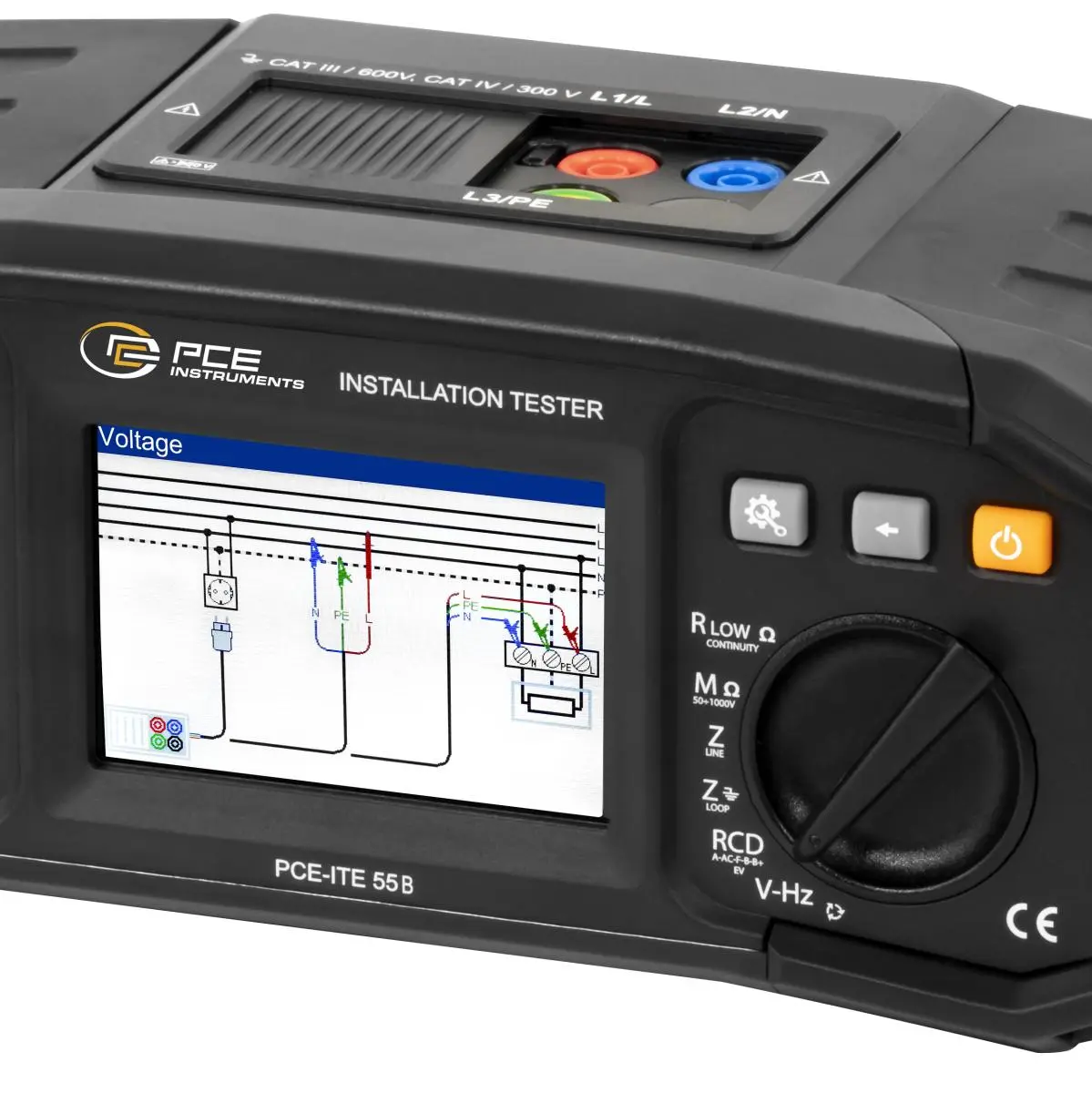

Display

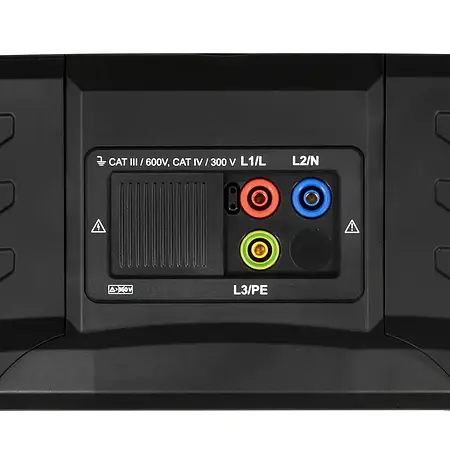

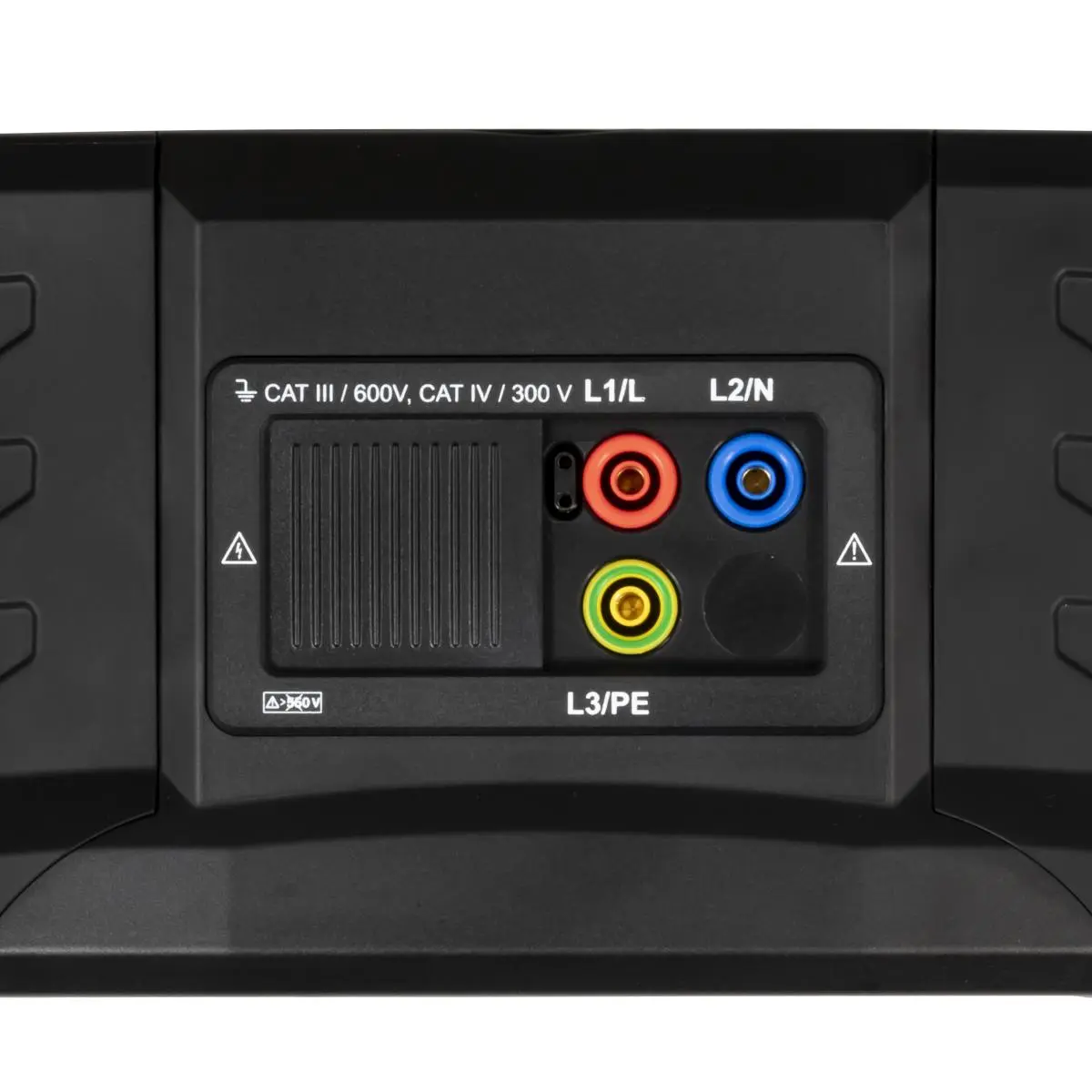

Aansluitingen

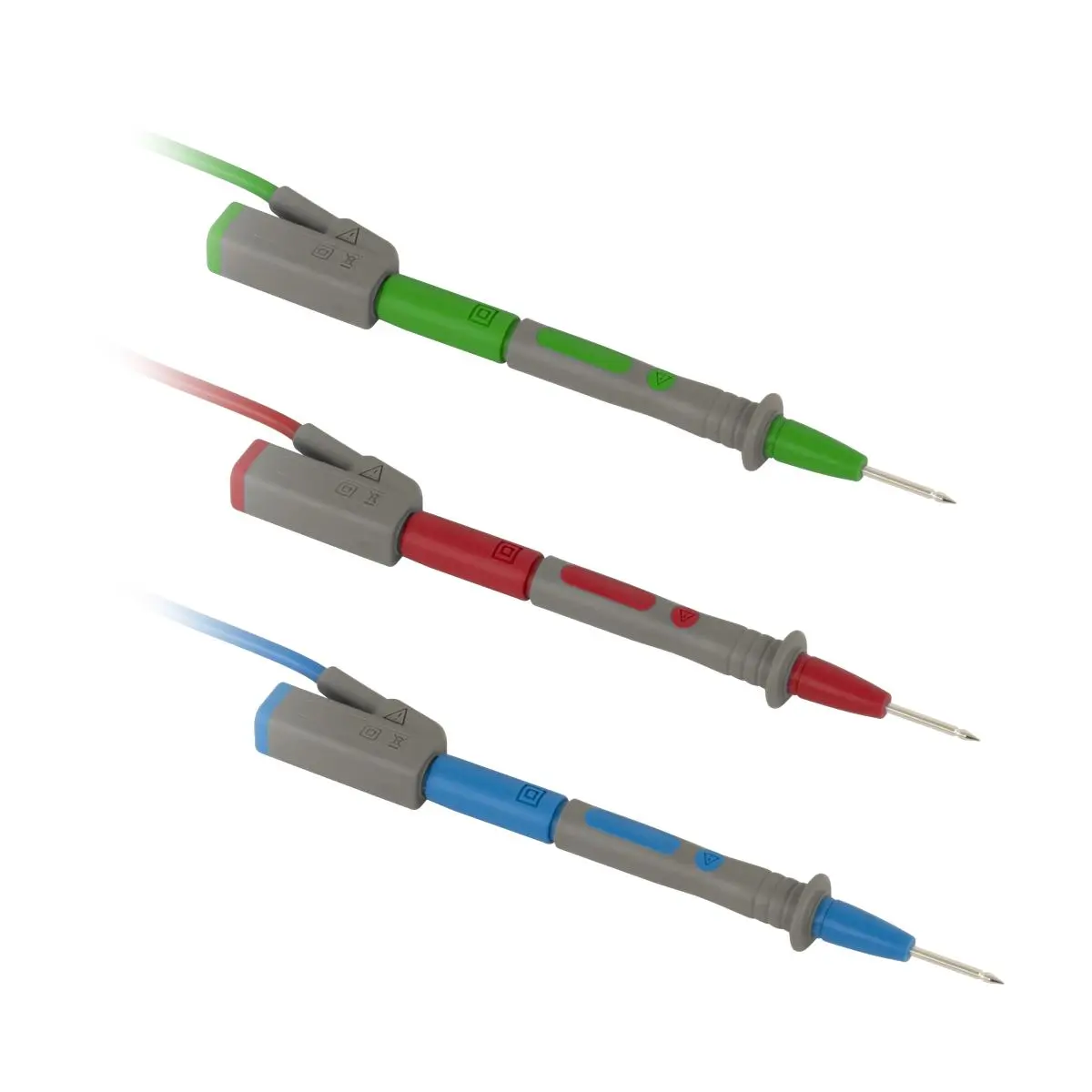

Testleidingen

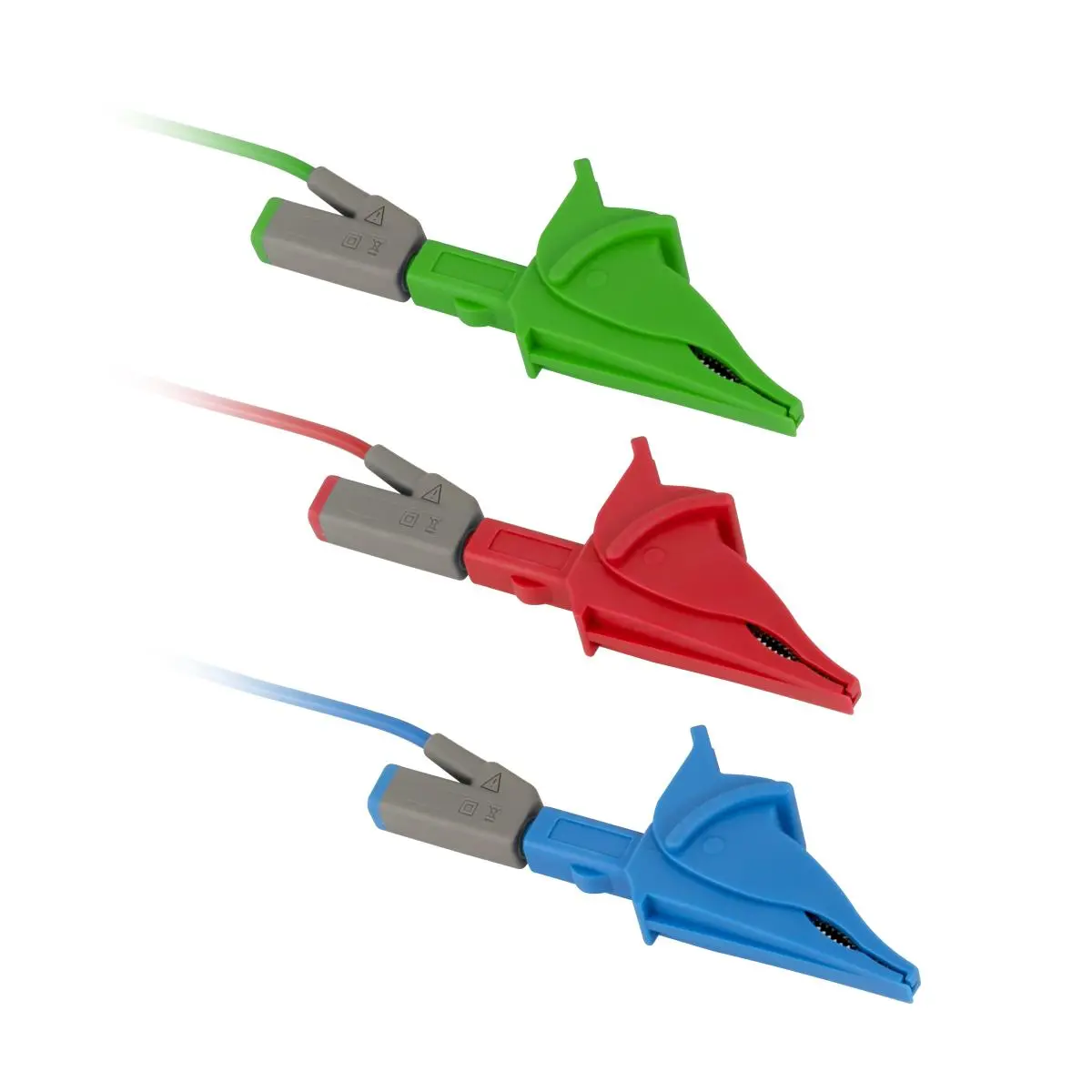

Krokodillenklemmen

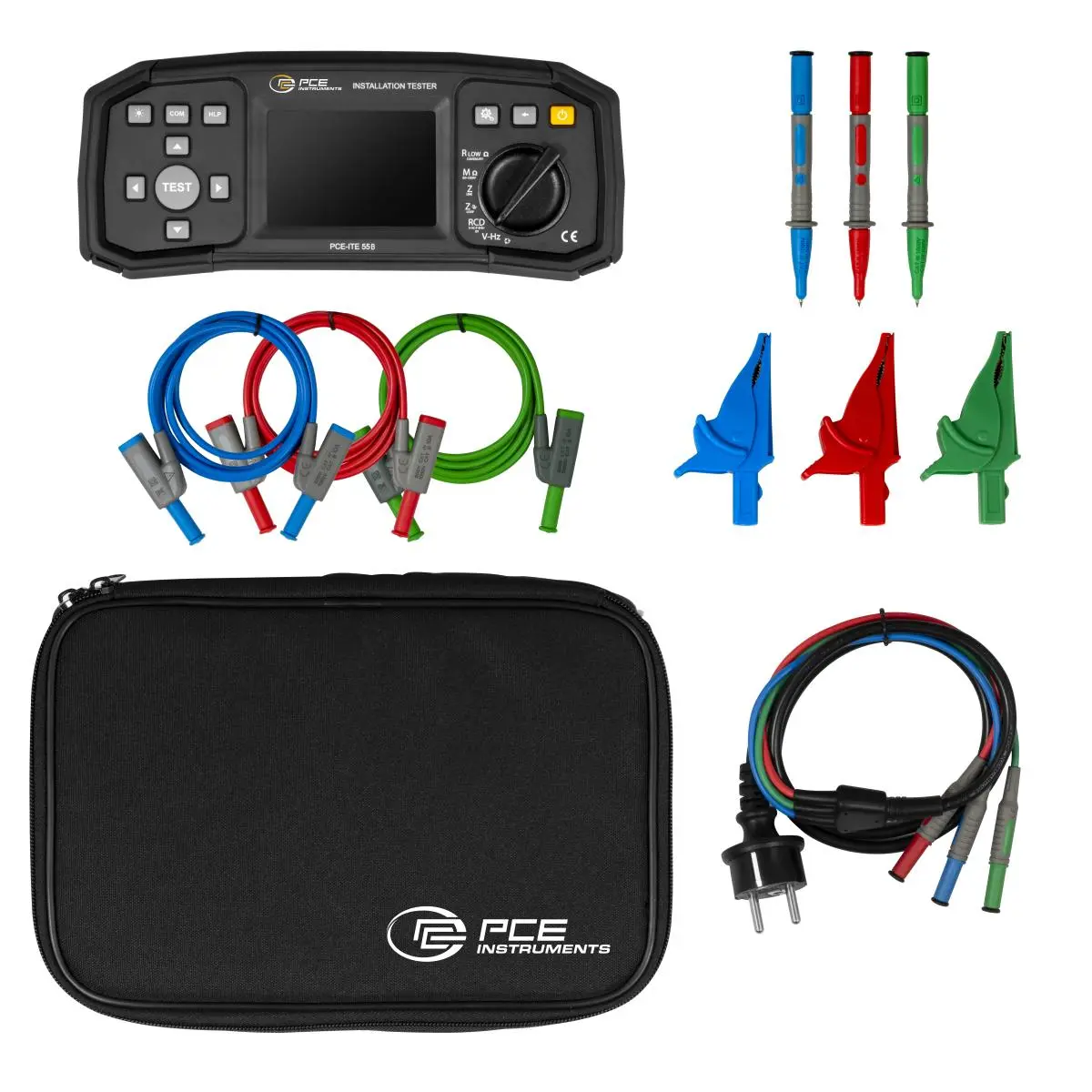

Leveromvang
