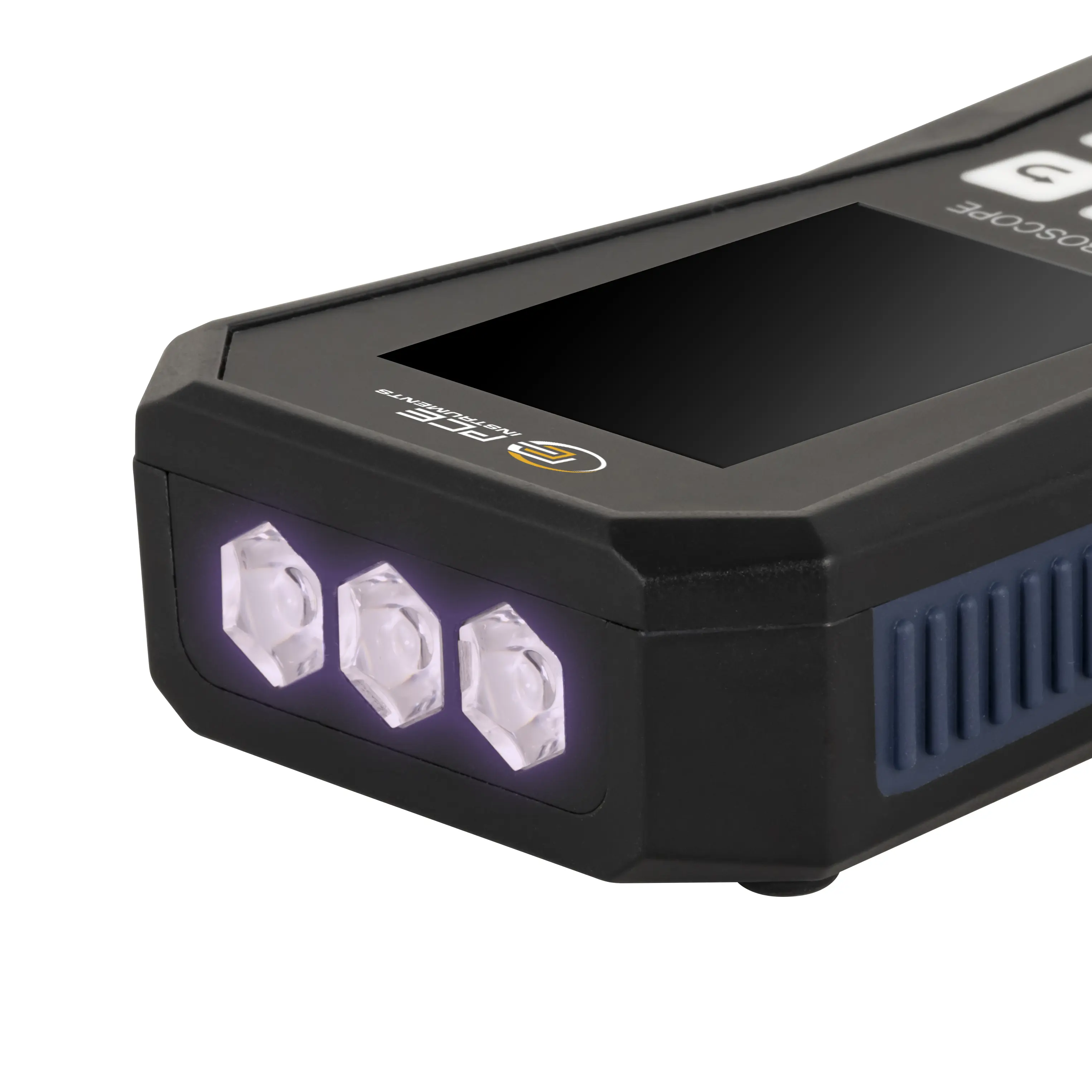

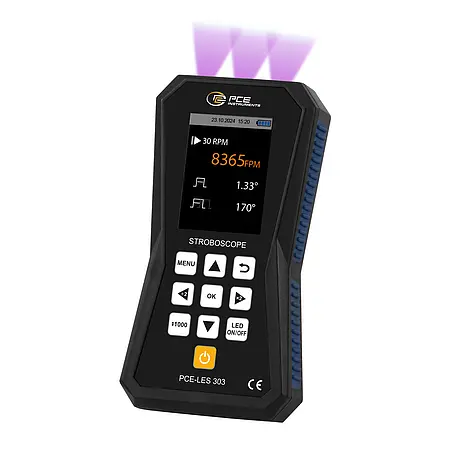

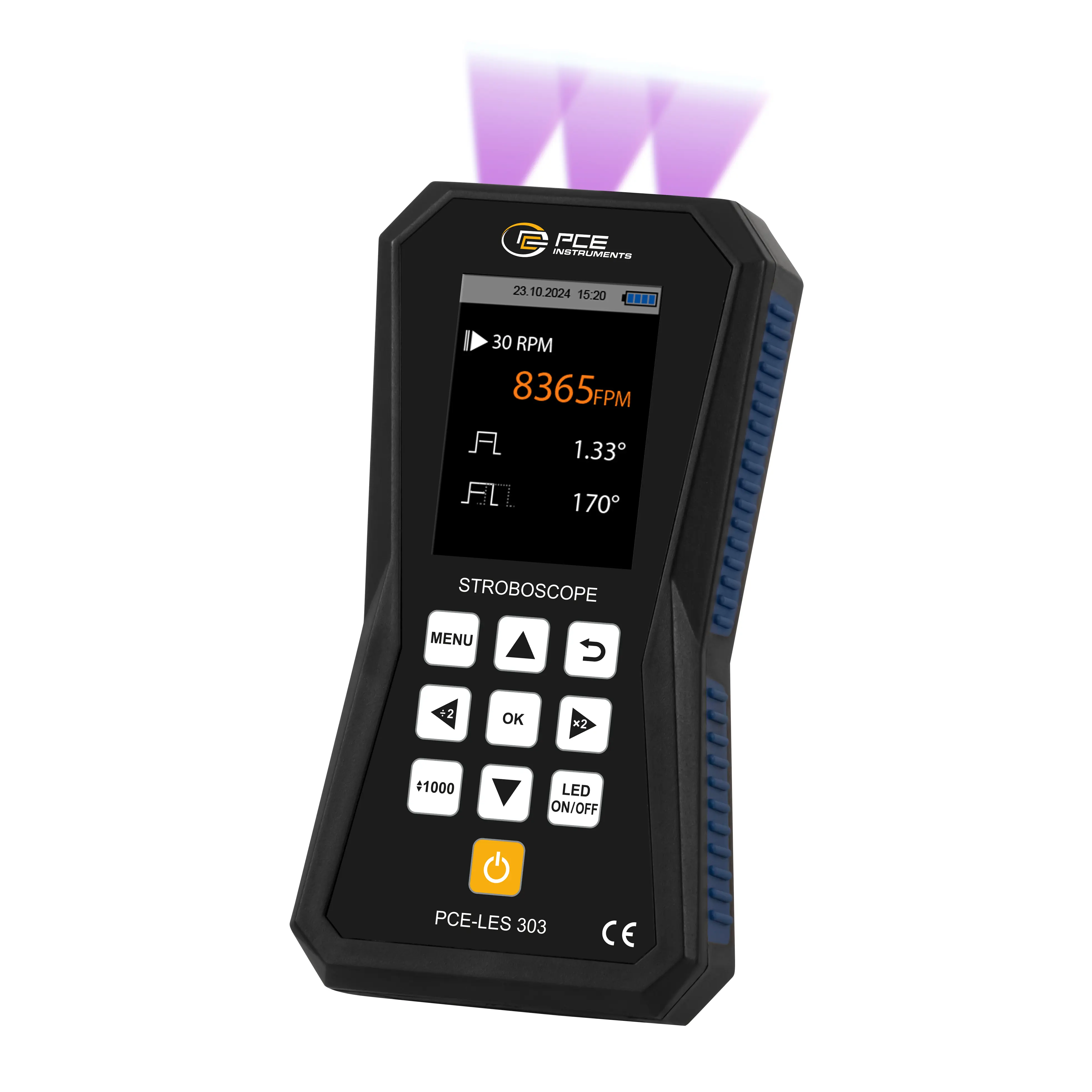

Het analyseren van de beweging van roterende machines gaat snel en eenvoudig met onze stroboscoop. De Trillingsmeter is uitgerust met 3 UVA high-power LED's, die samen een lichtintensiteit van 1731 μW/cm² genereren op een afstand van 30 cm. Met de stroboscoop kun je de flitsfrequentie instellen in zowel FPM als Hz. De Trillingsmeter is zakformaat en ook onafhankelijk van het lichtnet dankzij de oplaadbare batterij.

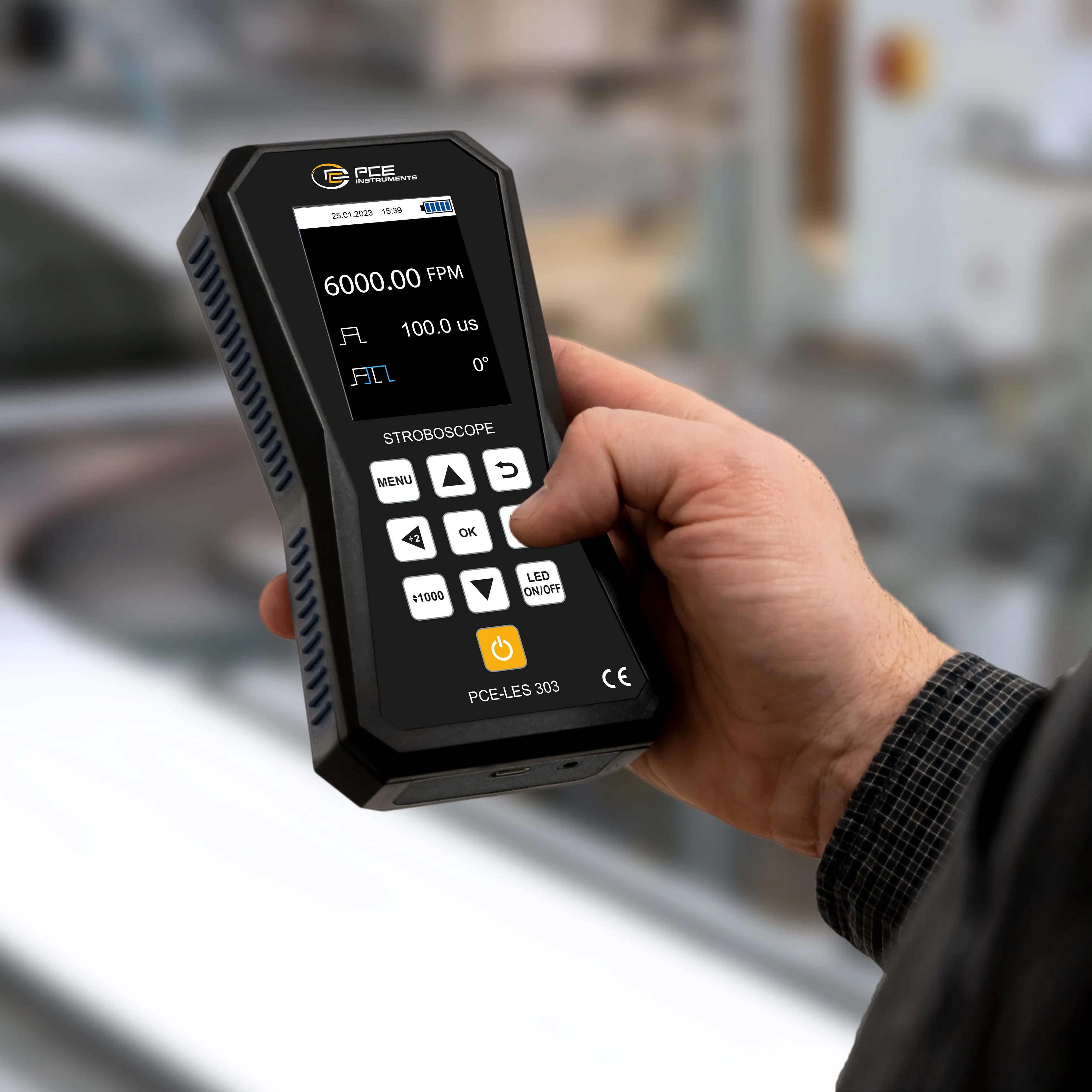

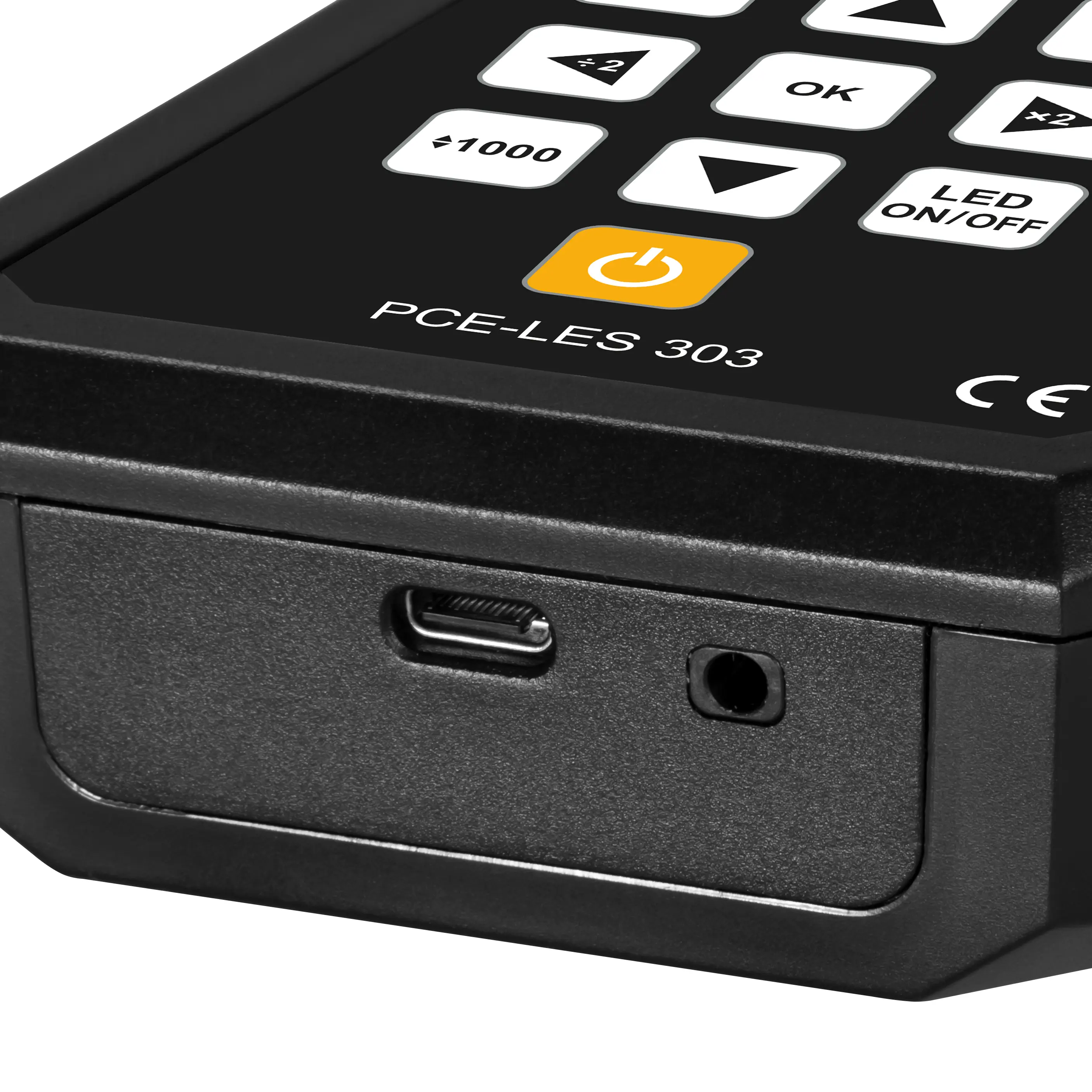

De Trillingsmeter wordt intuïtief bediend met de 10 knoppen, waardoor snelle aanpassingen mogelijk zijn. Met de faseverschuiving kan het observatiepunt variabel worden verplaatst. Met de pulsbreedte kan de duur en dus ook de intensiteit van de flitsfrequentie worden ingesteld. De helderheid van het display kan worden ingesteld in het instellingenmenu, net als het uitschakelen van het display na een periode van inactiviteit, waardoor de batterij langer meegaat. De Trillingsmeter wordt geleverd met een USB-C oplaadkabel in een servicezakje.
Als de ingangstriggermodus is geactiveerd, synchroniseert het apparaat de flitsfrequentie van de LED's op basis van het aangeboden ingangstriggersignaal (of met het uitgangstriggersignaal). Een opgaande of neergaande flank van het te synchroniseren signaal kan worden geselecteerd. In de uitgaande triggermodus genereert de Trillingsmeter een PWM-signaal met de geselecteerde frequentie, de geselecteerde duty cycle en de geselecteerde faseverschuiving.
Met de routemetingmodus kun je een aantal vooraf gedefinieerde instellingen voor frequentie, duty cycle en faseverschuiving gebruiken en van het ene punt naar het andere navigeren zonder de waarden op elk punt handmatig te hoeven instellen. Het apparaat kan tot 15 routes opslaan met een maximum van 10 machines per route en een maximum van 5 punten per machine.
UV-stroboscopen zijn onmisbare instrumenten voor het bewaken en inspecteren van productiefaciliteiten, bijvoorbeeld in de druk- en textielindustrie. Maar ook voor algemene onderhouds- en inspectietaken in alle industriële sectoren. Ze maken ook contactloze snelheids- en trillingsmetingen mogelijk: als de flitsfrequentie van de Trillingsmeter overeenkomt met de bewegingsfrequentie, lijkt het gemeten object stil te staan.
| Frequentie | |
| Meetbereik tot | 60 ... 9999,99 FPM |
| Resolutie | 0,01 FPM |
| Nauwkeurigheid | ±0,003 % van de instelling of ±1 LSD |
| Frequentie | |
| Meetbereik tot | 10000 ... 300000 FPM |
| Resolutie | 0,1 FPM |
| Nauwkeurigheid | ±0,003 % van de instelling of ±1 LSD |
| Frequentie | |
| Meetbereik tot | 1 ... 5000 Hz |
| Resolutie | 0,01 Hz |
| Nauwkeurigheid | ±0,003 % van de instelling of ±1 LSD |
| Algemene technische gegevens | |
| Display type | LCD-kleurenscherm |
| Schermgrootte | 2,8 Douane |
| Opslagmedium | Intern geheugen |
| Bedrijfstijd | 4,5 h |
| Bedrijfstijd Extra informatie | bij flitsfrequentie 100 Hz, 1%, helderheid display 70% |
| Automatische uitschakeling van...tot | 2 ... 10 min. |
| Automatische uitschakeling kan worden gedeactiveerd | Ja |
| Lichtsterkte | 2943 μW/cm2 @ 20 cm @ 1000 Hz, 1% 1731 μW/cm2 @ 30 cm @ 1000 Hz, 1% 1045 μW/cm2 @ 50 cm @ 1000 Hz, 1% |
| Lichte kleur | UV-licht (365 ... 370 nm) |
| Faseverschuiving | -360 ... 360 ° |
| Pulsbreedte | 0,01 ... 1% van pulsduur Resolutie: 0,01 % 0,01 º ... 3,60 º van 360 º Resolutie: 0,01 º |
| Trigger-ingang | Ingang: toegestane ingang: NPN-signaal, 24 V DC, sensorvoeding: 24 V / 100 mA voor externe sensoren Uitgang: open-drain uitgang, tot 24 V, 50 mA |
| Routemeting | Tot 15 routes, 10 machines per route, 5 punten per machine |
| Menutaal | Turks, Engels, Pools, Spaans, Duits, Chinees, Russisch, Frans, Italiaans, Nederlands |
| Beschermingsklasse (apparaat) | IP52 |
| Stroomvoorziening | 5 V DC, 2 A |
| Batterij | 1 x 7,4 V stagiair , Lithium-ion batterij |
| Capaciteit | 2200 mAh |
| Omgevingscondities | -20 ... 60 °C , 35 ... 85 % r. F. |
| Opslagomstandigheden | -20 ... 60 °C , 35 ... 85 % r. F. |
| Afmetingen ( L x B x H ) | 165 x 90 x 35 mm |
| Gewicht | 284 g |
