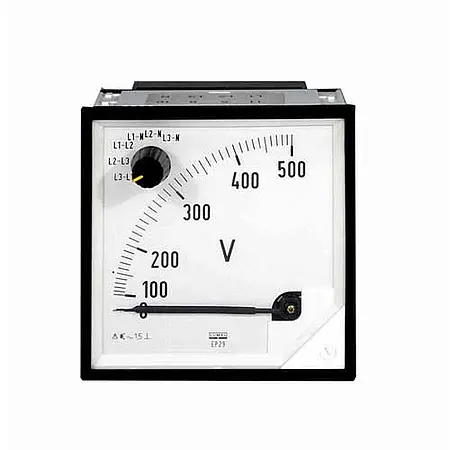

Analoog-spanningsmeter PCE-EP29

Best.nr.: PCE-EP29
EAN:
36,00 €
43,56 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-EP29

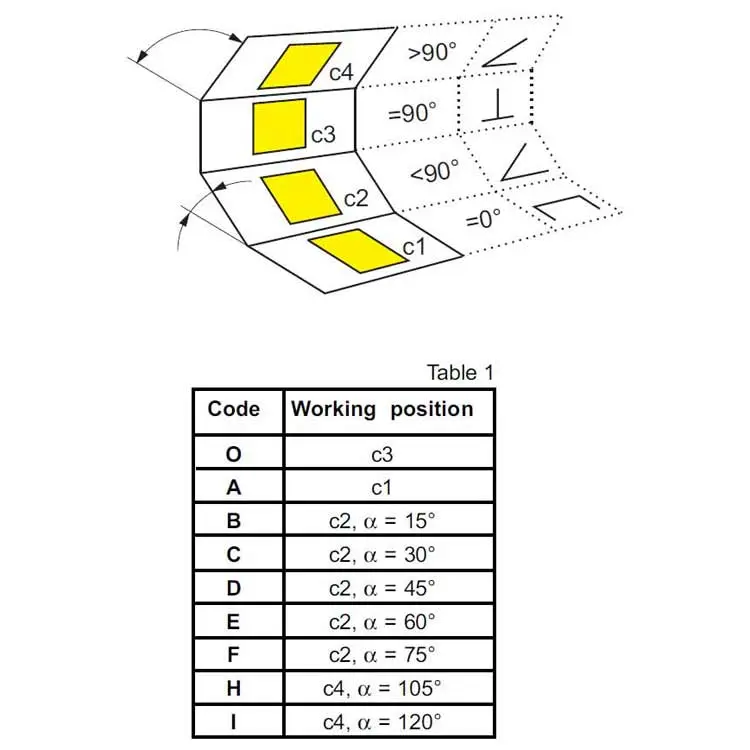

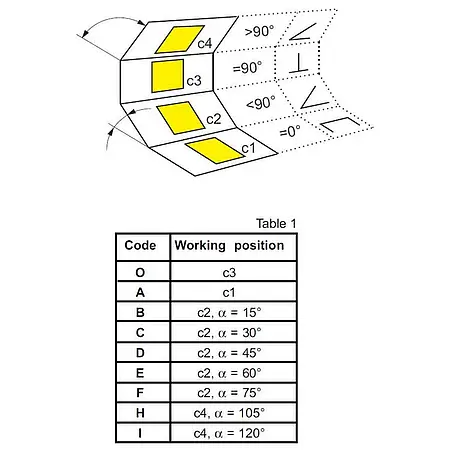

De exacte montagepositie kunt u zien in de afbeelding.

Beschrijving

Analoog-spanningsmeter met fase-omschakeling / 96 x 96 mm /
eenvoudige aansluiting / verschil. installatieposities
De analoog-spanningsmeter PCE-EP 29 wordt gebruikt om 3-fase spanningen te meten. Deze analoog-spanningsmeter wordt in het voorpaneel geïnstalleerd. De afmetingen van deze weekijzer meter zijn 96 x 96 mm. Dit maakt een goede leesbaarheid van de gemeten waarden mogelijk. De analoog-spanningsmeter is individueel in diverse meet- en weergave bereiken programmeerbaar. De analoog-spanningsmeter voor AC spanningen kan tot 500 V (fase naar fase) direct meten. Deze meter heeft de meetcategorie III en is dus geschikt voor vele toepassingen bij de controle van spanningen in de regeltechniek. De beveiliging tegen overbelasting van de analoog-spanningsmeter bedraagt 100% van de geselecteerde schaal. Een bijzonder hoogtepunt van de analoog-spanningsmeter is dat het over een fase-omschakeling beschikt. Hierdoor kan men met slechts één analoog-spanningsmeter meerdere fasen controleren.

Kenmerken

- Analoog-spanningsmeter met omschakeling
- 96 x 96 mm
- Paneel-installatie
- Lange levensduur
- Tot 500 V direct meetbaar (fase
  naar fase)
- Individueel programmeerbaar

Specificaties

Technische specificaties van de analoog-spanningsmeter PCE-EP29
Meetbereik (directe spanningsmeting) 500 V AC (fase naar fase)
300 V (fase naar N)
Meetbereik (indirecte spanningsmeting) x / 100 V
x / 110 V
Nauwkeurigheid 1,5
Frequentie van het meetsignaal 45 ... 65 Hz
Max. bedrijfsspanning (P-N) 300 V AC
Meetcategorie CAT III
Vervuilingsgraad 2
Overbelasting 100 % van het geseselecteerde meetbereik

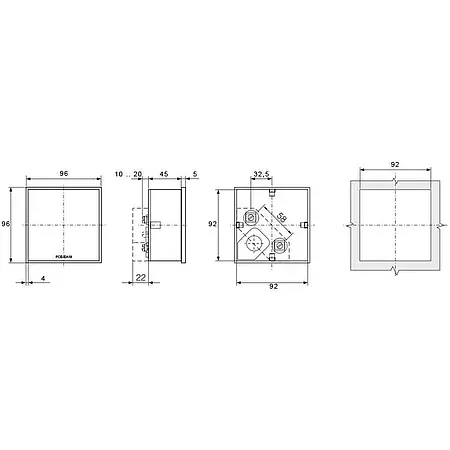

Paneel-uitsparing 92 x 92 mm
Buitenafmetingen 96 x 96 x 45
Schaallengte 95 mm
Gewicht 290 g
Elektrische aansluiting Schroefklemmen
Bescherming IP 50
Omvang van de levering van de analoog-spanningsmeter PCE-EP29
1 x analoog-spanningstester PCE-EP29, 2 x schroeven voor montage, 1 x handleiding
