Inbouw display PCE-DPD-P1

Best.nr.: PCE-DPD-P1
EAN: 4250348722393
243,90 €
295,12 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348722393
PCE-DPD-P1
Levertijd: 1-2 werkdagen

Beschrijving

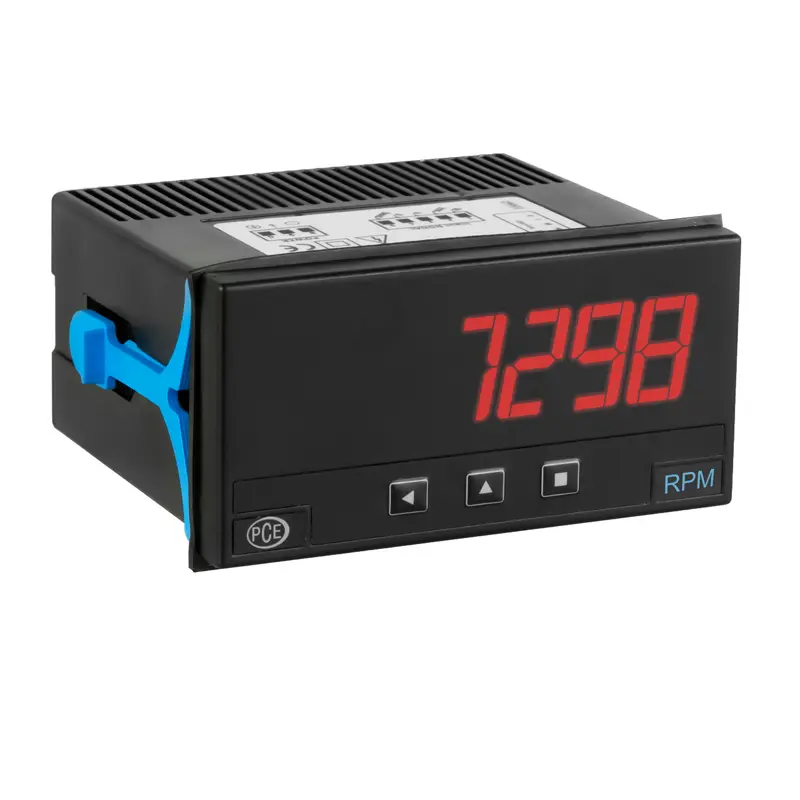

Inbouw display met twee toerenteller-ingangen / reset-ingang / 6-cijferig LED-display / 14 mm cijferhoogte / modelafhankelijke voeding

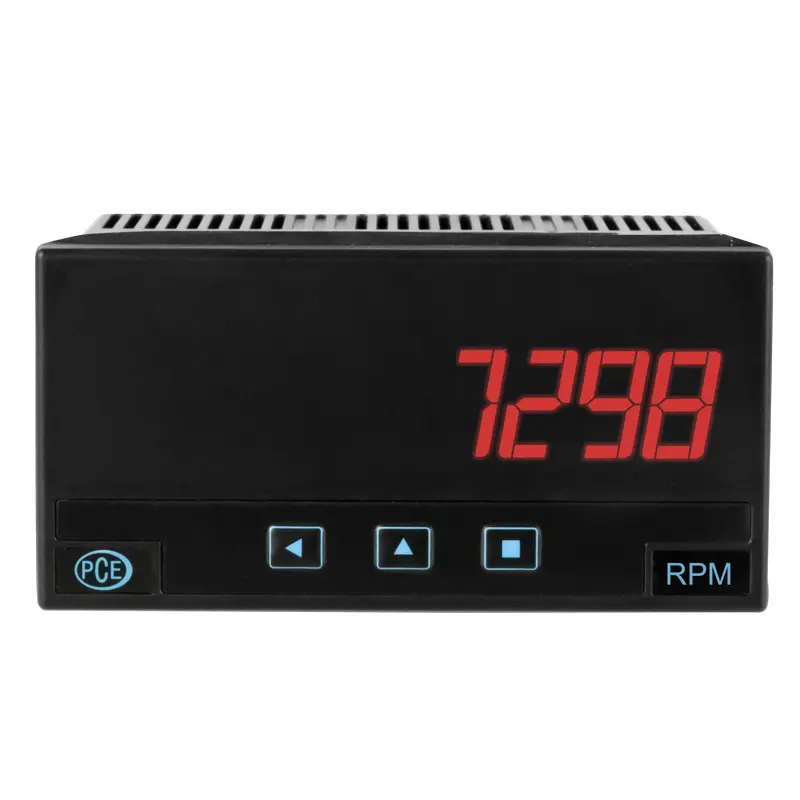

Het inbouw display heeft twee pulsingangen (NPN / PNP) en een reset-ingang. Het inbouw display toont meetwaarden tussen -199.999 ... 999.999 op het 6-cijferige LED-display. De weergave van het industriële display kan worden ingesteld met de drie frontknoppen en de ingang kan individueel worden geschaald.

Het inbouw display kan NPN, PNP & Namur-sensoren zoals encoders en naderingssensoren uitlezen en is dankzij de instelmogelijkheden geschikt voor stuks tellingen, snelheidsmetingen, etc. Het industriële display heeft een afmeting van 96 x 48 mm en heeft verschillende telfuncties (optellen, aftrekken, blokkeren, kwadratuur ...). Aan de achterkant kunnen optioneel maximaal drie verschillende uitgangskaarten in het inbouw display worden geïnstalleerd.

Kenmerken

- 2 telingangen
- 1 resetingang
- 6-cijferig LED-display
- 14 mm cijferhoogte
- optionele uitgangskaarten
- modelafhankelijke voeding


Specificaties

Ingang

2 telingangen (NPN / PNP)
1 stuursignaal (reset)

Meetbereik teller

fast : max. 250 kHz
normal: max. 9 kHz

Flowsensoren

fast: max. 500 kHz
slow: 1 mHz ... 200 Hz

Periodeteller

normal: max. 500 kHz
slow: 1 mHz ... 200 Hz

Display

weergavebereik -199.999 ... 999.999
decimaal punt instelbaar
6-cijferig 7-segment LED-display, 14 mm
update-rate: 15 Hz

Energieverbruik

70 mA

Uitgangen (optioneel)

relais (250 V / 8 A AC)
analoge uitgang (0/4 ... 20 mA of 0 ... 10 V)
transistor alarmuitgang ( 30 V DC / 35 mA)

SSR-uitgang (15 V DC / 45 mA)
RS485-interface
RS232-interface
Modbus- interface

Omgevingstemperatuur

In bedrijf: -25 ° C ... 55 ° C
opslag: -33 ° C ... + 70 ° C

Afmetingen

96 mm x 48 mm x 91 mm

Paneeluitsparing

92 mm x 45 mm (volgens DIN)

Voedingsspanning

85 ... 265 V AC / DC (PCE-DPD-P1)
11 ... 60 V AC / DC (PCE-DPD-P2)

Bescherming

Voorkant: IP 65

Gewicht

<150 g

Montage

montageklemmen

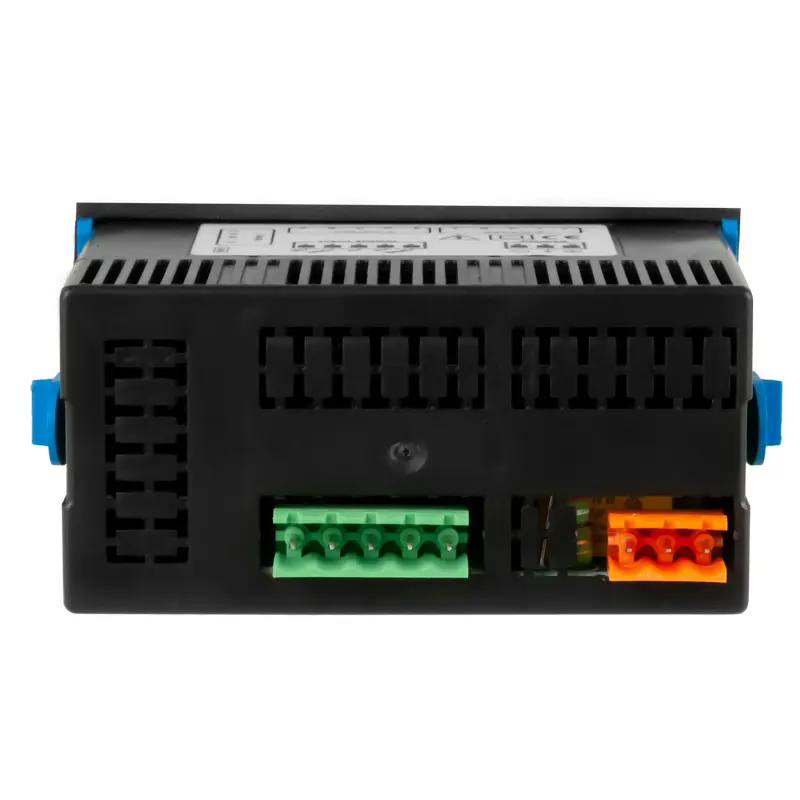

aansluiting via klemmenstrook

Normen

EN 61010-1 CAT III

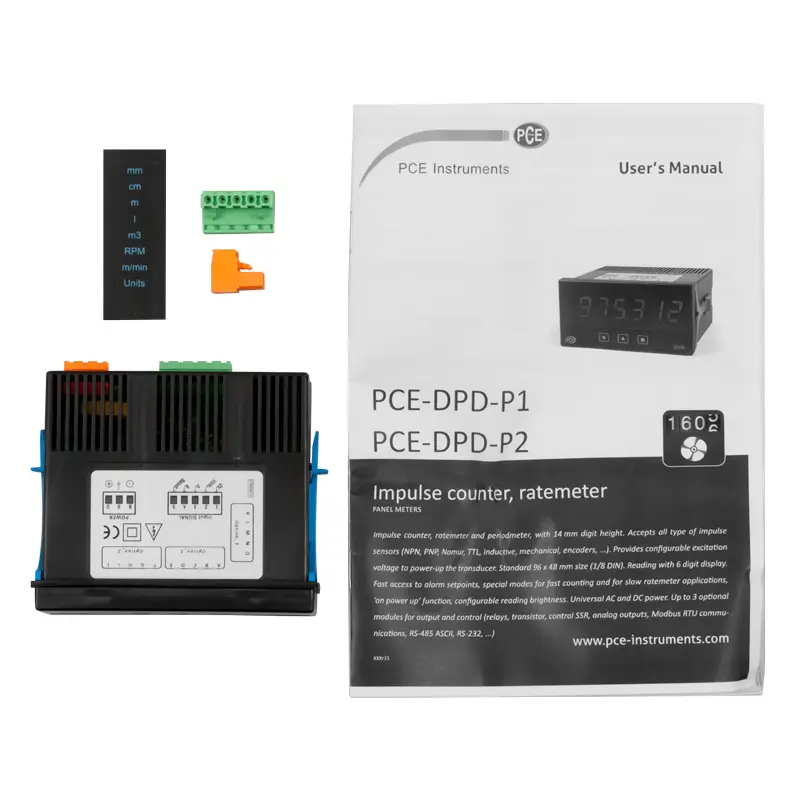

Leveromvang

1 x inbouw display PCE-DPD-P (in de gewenste configuratie)
1 x eenheden sticker
1 x handleiding
