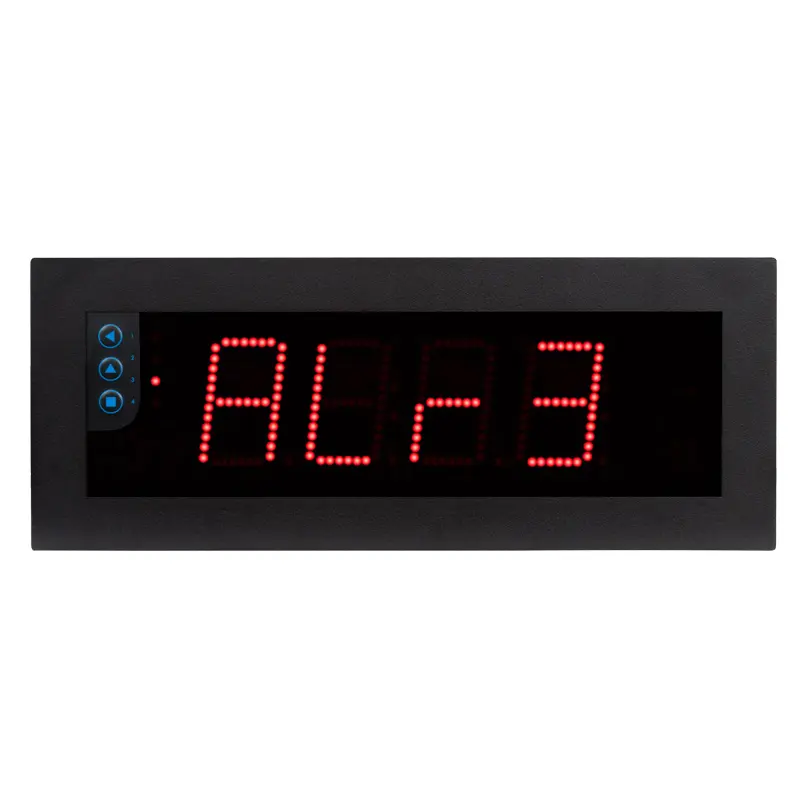

Industrieel inbouw display PCE-BPD-U-46A

Best.nr.: PCE-BPD-U-46A
EAN:
756,90 €
915,85 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-BPD-U-46A
Levertijd: 5-7 werkdagen

Toebehoren

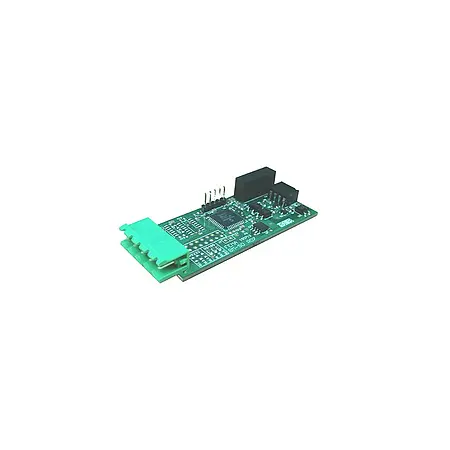

PCE-DPD/T
Transistormodule voor inbouw proces display PCE-DPD
52,90 €

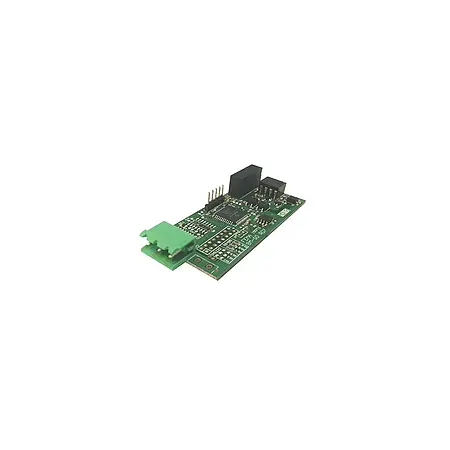

PCE-DPD/SSR
SSR-Module voor inbouw proces display PCE-DPD
52,90 €
PCE-DPD/232
RS485-Module voor inbouw proces display PCE-DPD
99,90 €
PCE-DPD/232
RS232-Module voor inbouw proces display PCE-DPD
99,90 €
PCE-DPD/MB
Modbus RTU module voor inbouw proces display PCE-DPD
99,90 €
PCE-DPD/AV
Analoge uitgangsmodule voor inbouw proces display PCE-DPD
99,90 €

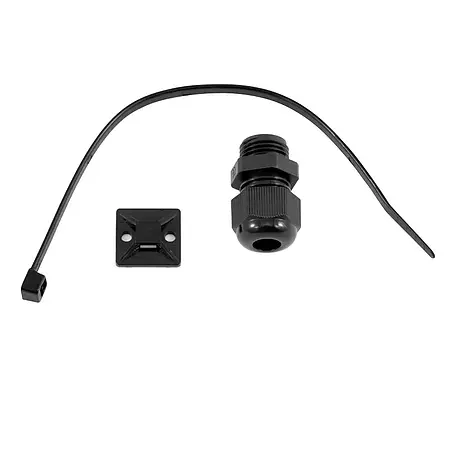

Montagekit voor besturingsuitgangsmodule PCE-BPD/KIT
Montagekit voor besturingsuitgangsmodule PCE-BPD/KIT
6,90 €
Afstandsbediening PCE-BPD-RK
Afstandsbediening PCE-BPD-RK
135,90 €

Beschrijving

Industrieel digitaal inbouw display met metalen behuizing / wand- en schakelkastmontage / IP65 / felrode LED-weergave / individuele parameters instelbaar/ cijferhoogte tot 100 mm /
verschillende uitgangssignalen / op grote afstanden afleesbaar

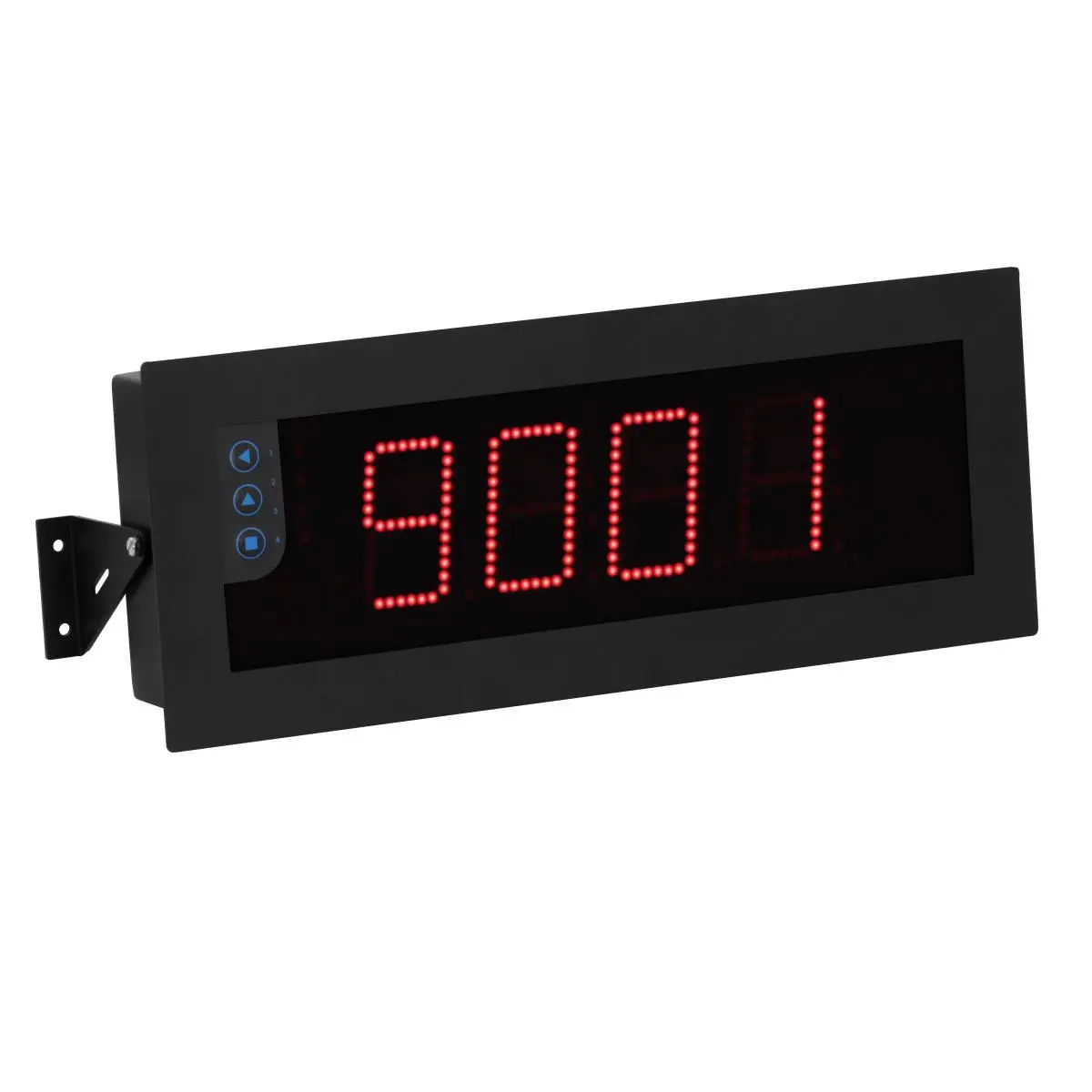

Het industriële digitale inbouw display is zo ontworpen dat de weergegeven meetwaarden van grote afstand af te lezen zijn. Met een cijferhoogte van 60 mm of 100 mm is de leesafstand voor het inbouw display 25 m of 50 m. De rode LED's van het industriële digitale display maken het aflezen van de meetwaarden mogelijk, zelfs in een zeer heldere omgeving. De behuizing van het inbouw display is gemaakt van metaal en is met een IP65-klasse spatwaterdicht. Hierdoor kan het inbouw display onder zware omgevingsomstandigheden worden gebruikt.

Er zijn veel verschillende varianten beschikbaar als ingangssignalen voor het digitale display. In de industrie wordt veelvuldig gebruik gemaakt van digitale displays m.b.v. 4 ... 20 mA en pulsen. Het inbouw display wordt rechtstreeks via de toetsen geconfigureerd. Digitale display-uitgangsinterfaces zijn optioneel verkrijgbaar voor de het gebruik in de industrie. Hierdoor is het mogelijk om processignalen en pulsen te schakelen via het industriële digitale display, bijvoorbeeld wanneer een grenswaarde wordt bereikt.

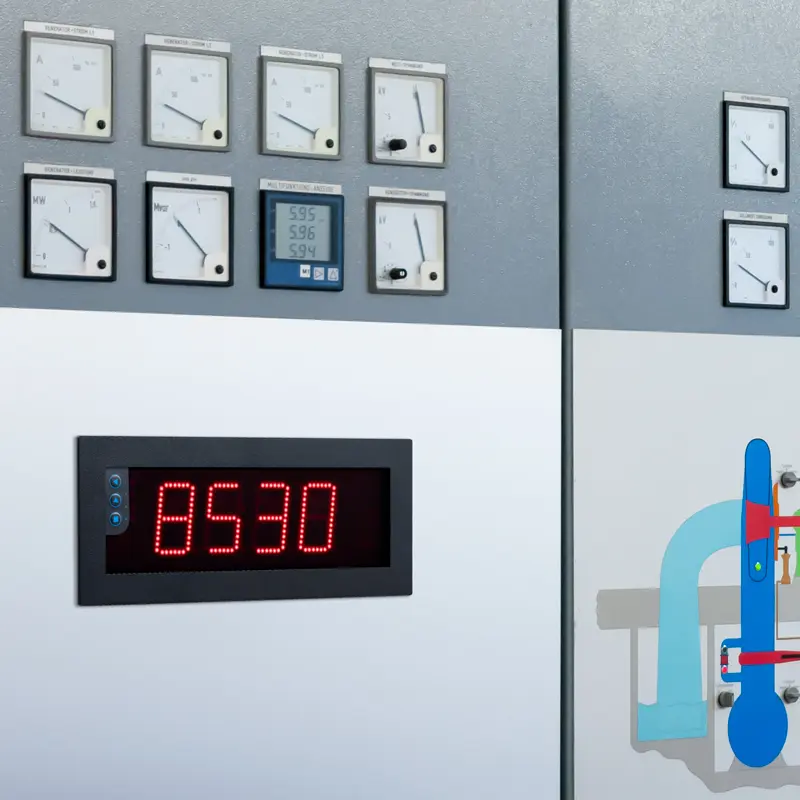

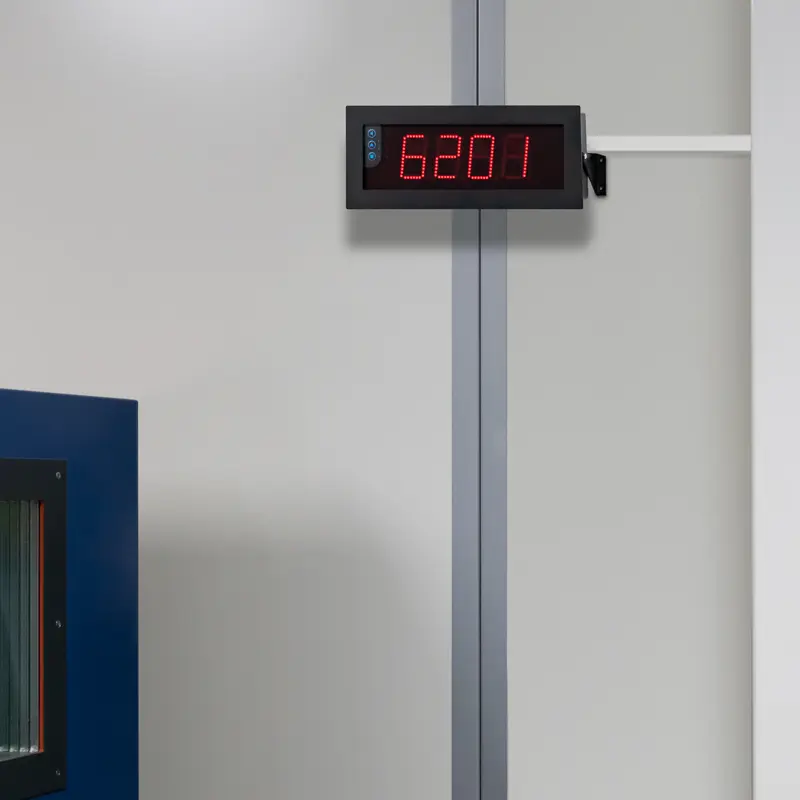

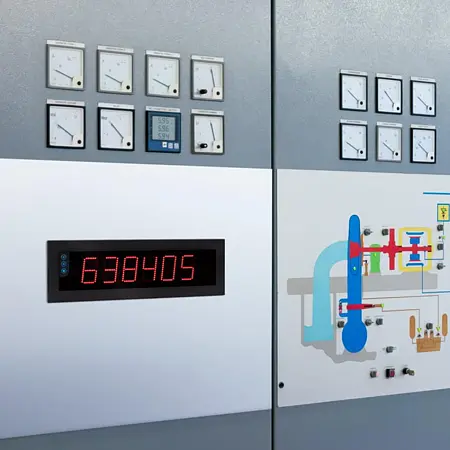

Het inbouw display kan verticaal worden uitgelijnd voor een optimale uitlijning bij montage aan de muur. Naast wandmontage kan het digitale display ook op een schakelkast worden gemonteerd. De isolatie op de behuizing zorgt ervoor dat er geen water in de schakelkast kan komen.

Kenmerken

- Beschermingsklasse IP65
- Robuuste metalen behuizing
- Individueel configureerbaar
- Helder rode LED-weergave
- Voor wand- of schakelkastmontage
- Verschillende ingangssignalen


Specificaties

PCE-BPD-U-46A

zet analoog signaal om in bruikbare waarde

Ingangssignaal

4 ... 20mA, ±20mA DC, 0 ... 10V DC, ±10V DC

Maximaal ingangssignaal

100mA of 100VDC

Ingangsimpedantie (stroommeting)

11Ω

Ingangsimpedantie (spanningsmeting)

932kΩ

Aantal digits

4

Cijferhoogte

60 mm

Maximale leesafstand

25 m

Nauwkeurigheid

0,05% van mb

Meetsnelheid

15Hz

Reactietijd voor waardeveranderingen

120ms (0 tot 99% van het signaal)

Weergavebereik

-1999 ... 9999

Aantal uitgangen

2

Energieverbruik

3W (zonder optionele accessoires)

5W (met optionele accessoires)

Sensorvoeding

20, 15, 10, 5VDC

Nauwkeurigheid sensorvoeding

±5%

Maximale stroom sensorvoeding

35 mA (met kortsluitbeveiliging)

Stroomvoorziening

85...265VAC / 120...370VDC

Gewicht

2200g

Leveromvang

1 x inbouw display PCE-BPD-serie
1 x gebruikshandleiding
