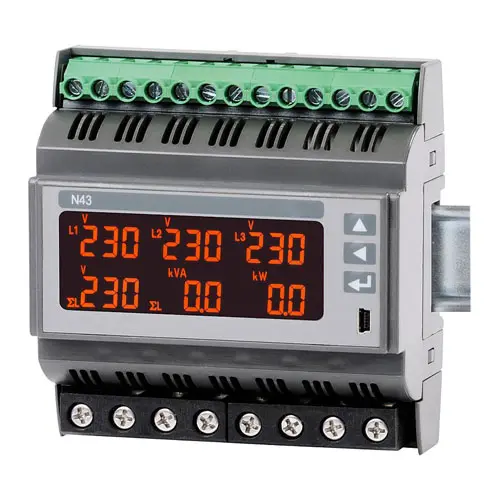

Inbouw energiemeter PCE-N43

Best.nr.: PCE-N43
EAN:
204,90 €
247,93 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-N43
Levertijd: 10 - 14 dagen

Beschrijving

PPrestatie-indicator voor voldoen aan ISO 50001 / meet tot 63A direct / Modbus-interface / meting en weergave van stroom, spanning, frequentie, macht, machtsfactor en fasehoek
De Prestatie-indicator PCE-N43 meet direct stroom tot 63A. Daardoor is het mogelijk de Prestatie-indicator direct aan te sluiten aan de hoofdverdeler. Natuurlijk is het ook mogelijk via stroomtransformatoren hogere stroom te meten. De Prestatie-indicator PCE-N43 meet alle relevante netparameters zoals stroom, spanning, prestatie en frequentie. De Prestatie-indicator is ideaal voor metingen om te voldoen aan de ISO 50001 energiemanagement-norm. Er is directe weergave van de gemeten parameters die via Modbus-interface worden doorgegeven. Zo is het mogelijk om met het aangesloten datageheugen de data op te nemen.

Kenmerken

- Meet tot 63A direct
- Metingen van U, I, F, P , Q, S, PF
- DIN-rail montage
- Om te voldoen aan ISO 50001
- Alarm functie

- Puls uitgang voor actieve energie
- Eenvoudig te bedienen
- Verlicht LCD-scherm
- Eenvoudig te installeren
- RS485 Modbus-interface


Specificaties

Technische specificaties
Gemeten grootte Weergavebereik Meetbereik Nauwkeurigheid
Stroom In
1A 0,00 ... 1200 A 0,005 ... 1,2 A AC ± 0,5 % v. meetbereik
5A 0,00 ... 60000 A 0,025 ... 6 A AC
63A 0,10 ... 63 A 0,10 ... 76 A
Spanning L-N
57,7 V 2,8 ... 70,0 kV ± 0,5 % v. meetbereik
230 V 0,0 ... 1,012 MV 195 ... 253 V AC
290 V 0,0 ... 1,200 MV 246 ... 300 V AC
Spanning L-L
100 V 5,00 ... 120 kV 340 ... 440 V ± 0,5 % v. meetbereik
400 V 0,0 ... 1,752 MV 425 ... 520 V
500 V 0,0 ... 2,000 MV
Frequentie 47,0 ... 63,0 Hz 47,0 ... 63,0 Hz ± 0,5 % v. Meetwaarde
Actief vermogen -9999 ... 999 MW -1,52 kW ... 1,52 kW ± 1 % v. meetbereik
Reactief vermogen -9999 ... 999 MVAR -1,52 ... 1,52 MVAR ± 1 % v. meetbereik
Schijnbaar vermogen 0,00 VA ... 999 MVA 1,0 VA ... 1,52 VA ± 1 % v. meetbereik
Power factor PF -1 ... 1  - 1 ... 1 ± 1 % v. meetbereik
Tan φ -1,2 ... 1,2  -1,2 ... 1,2 ± 1 % v. meetbereik
Algemene specificaties van de Prestatie-indicator
Relaisuitgang 3 x Turnkey
max. 250 V AC / 0,5 A
Impuls uitgang actief vermogen 1 x O/C (NPN)
RS485 interface Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1
Baudrate 4800 / 9600 / 19200 / 38400 bit/s
Beeldscherm LCD met achtergrondverlichting
Voedingsspanning van L3 85 ... 253 V AC / DC
20 ... 40 V AC / DC
Omgevignscondities -20 ... 55 °C / 25 ... 95 % RV
Opslagcondities - 30 ... 70 ° C / niet condenserend
Elektrische veiligheid EN 61010-1
Afmetingen 105 x 110 x 60 mm
Montage DIN-rail
Gewicht ca. 300 g
Bescherming IP 20
Omvang van de levering
1 x Prestatie-indicator PCE-N43, 1 x handleiding
