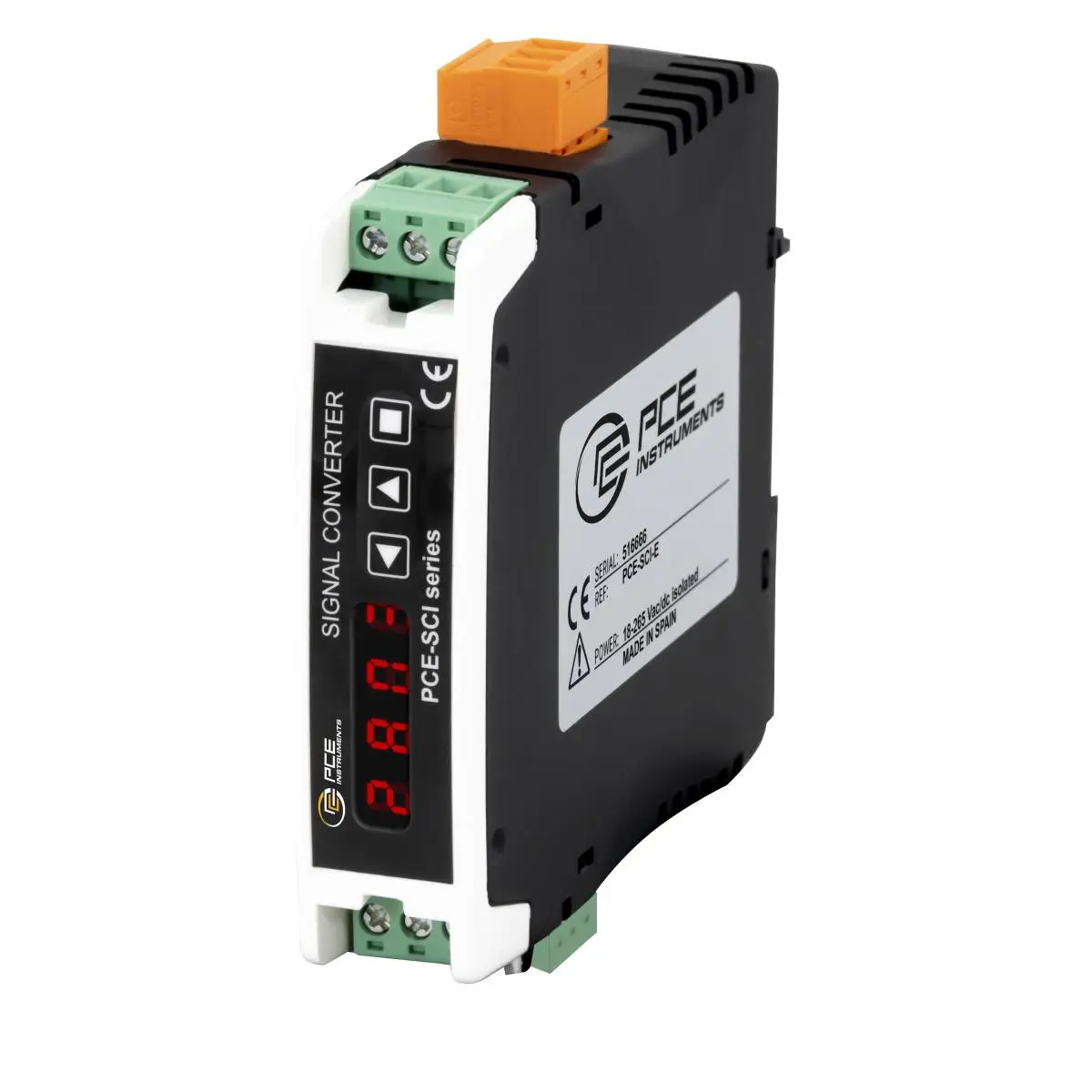

Meetomvormer PCE-SCI-E

Best.nr.: PCE-SCI-E
EAN: 4250348728340
205,90 €
249,14 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348728340
PCE-SCI-E
Levertijd: 1-2 werkdagen

Beschrijving

Meetconverter voor DIN-railmontage / meetbereik 0 ... 600 V AC/DC /
Uitgangssignalen in 4 ... 20 mA en 0 ... 10 V / configureerbaar via toetsenbord /
Stroommeetbereik 0 ... 5 A AC/DC / frequentiemeting

De transmitter heeft een instelbaar meetbereik van 0...600 V AC/DC en kan daardoor een groot aantal verschillende spanningen meten. Zo is het onder andere mogelijk om de meetomvormer op een voedingskabel aan te sluiten om de aangelegde spanning te bewaken. Naast spanningsmetingen kan de meetomvormer ook de stroom rechtstreeks meten met een maximaal instelbaar meetbereik van 0... 5 A AC/DC. Op de meetomvormer kan een stroomtransformator worden aangesloten om het stroombereik uit te breiden. De meetwaarde wordt vervolgens door de meetomvormer omgezet in een gestandaardiseerd analoog 4…20 mA- of 0…10 V-signaal. Hierdoor is de transmitter de ideale uitbreiding van een procesbesturing.

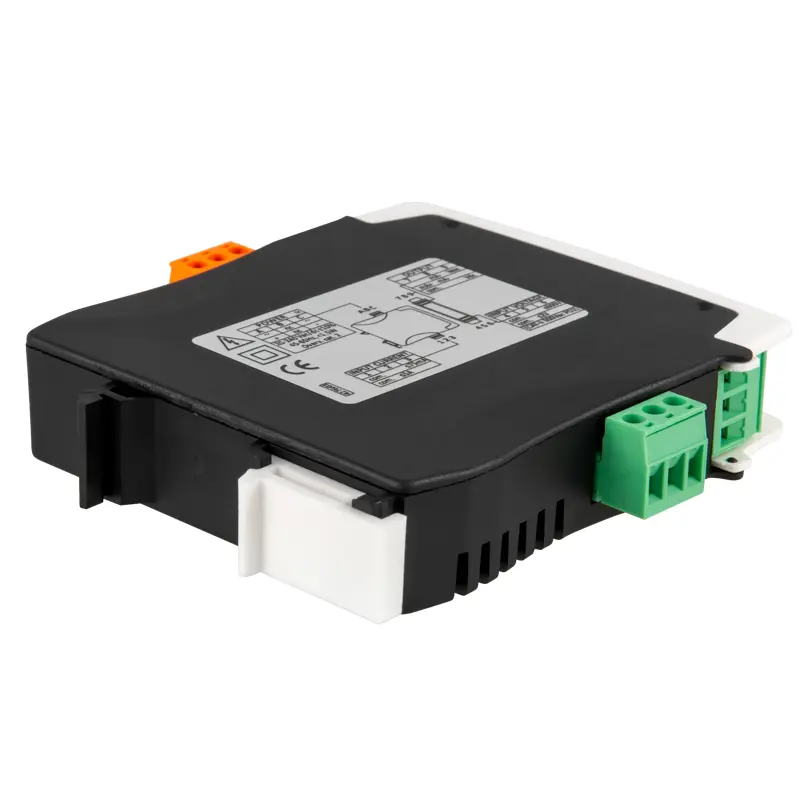

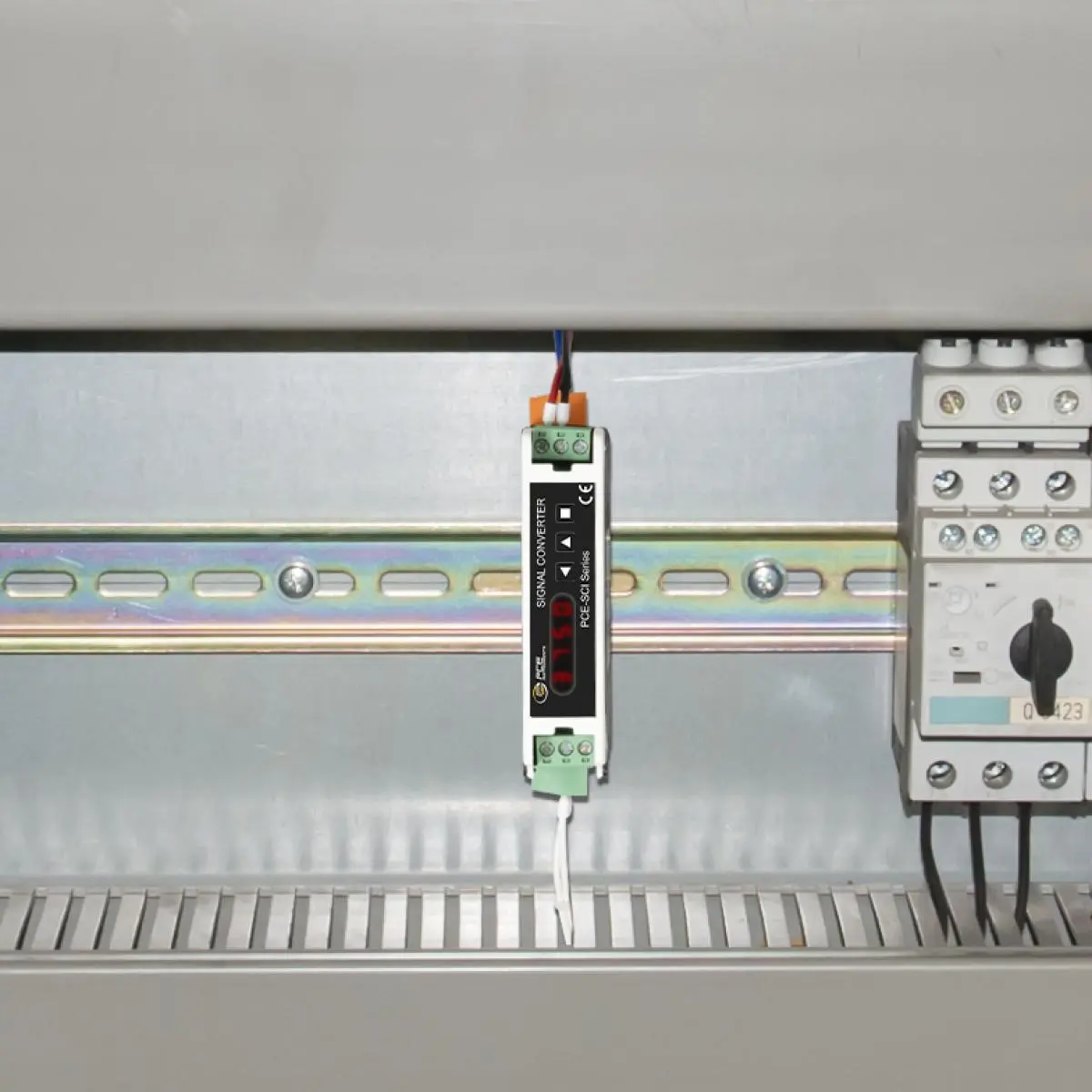

Doordat het ingangs- en uitgangsbereik identiek kunnen worden ingesteld, kan de meetomvormer worden gebruikt voor galvanische ontkoppeling. De meetomvormer wordt rechtstreeks via de knoppen op het apparaat geconfigureerd. Dit heeft als voordeel dat er geen extra kabel of software nodig is voor het instellen van de signaalomvormer. De meetomvormer wordt gemonteerd op een DIN-rail en werkt met een spanning van 18 ... 265 V AC / DC met een frequentie van 45 ... 65 Hz.

Kenmerken

- DIN-railmontage
- Meetbereik 0 ... 600 V AC/DC
- Actief en passief uitgangssignaal

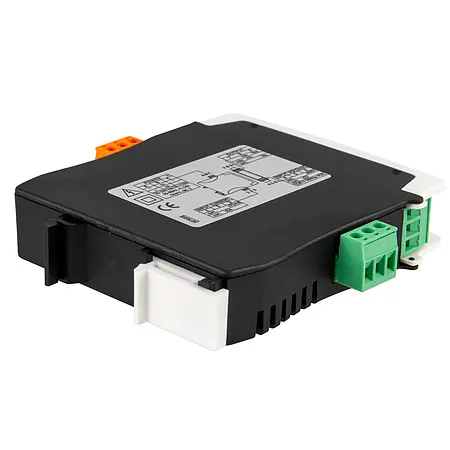

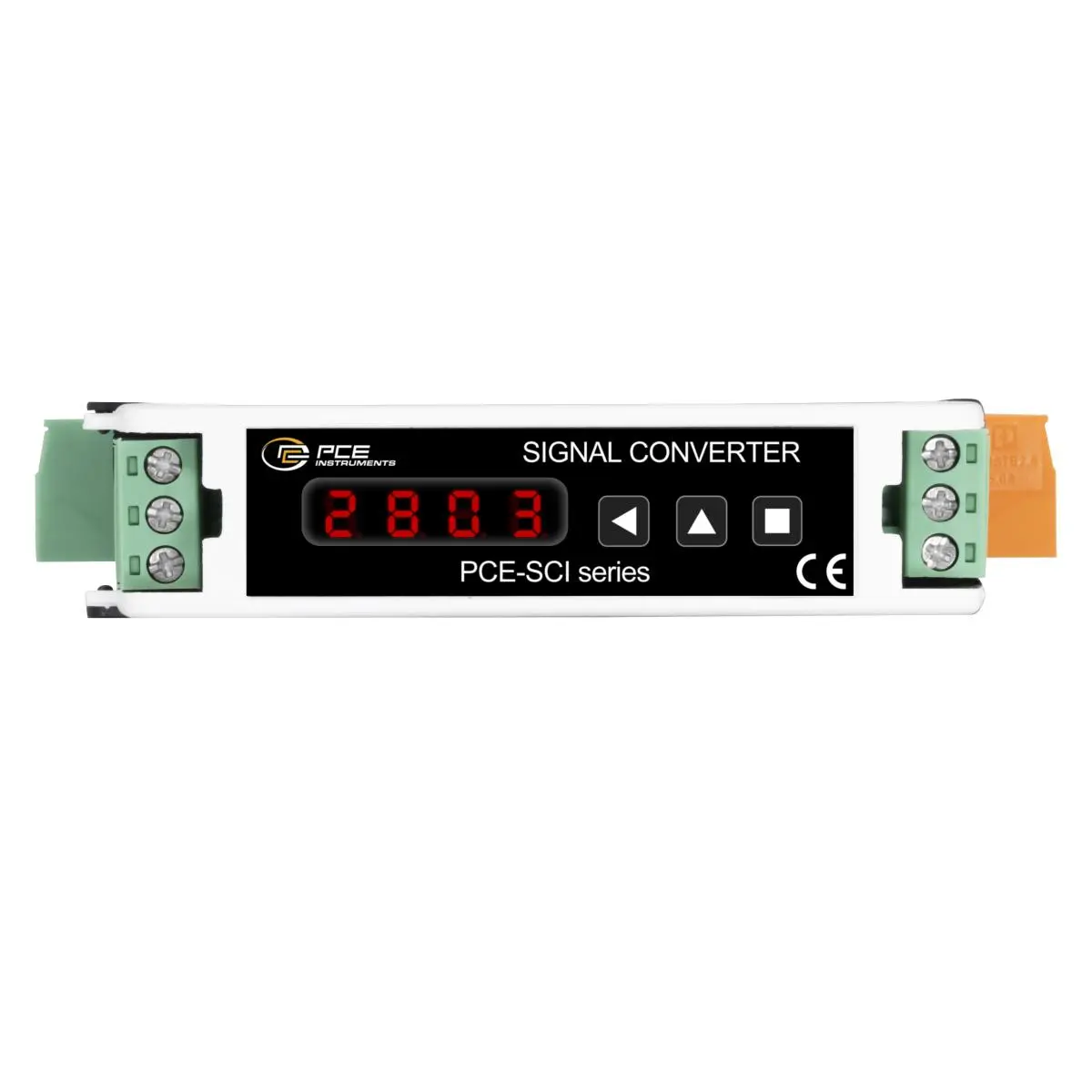

- Display en toetsen voor configuratie
- Frequentiemeting
- Meetbereik 0 ... 5 A AC/DC


Specificaties

Ingangssignalen



Wisselspanning



Instelbare meetbereiken

0 ... 1/2/10/15/30/60/100 /



150/300/450/600 V AC,



0 ... 50/60/75/100/150 /



200/300/500 mV AC

Nauwkeurigheid

<0,3% van meetbereik

Maximaal ingangssignaal

800 V AC bij het meetbereik 10 ... 600 V AC,



50 V AC bij het meetbereik 50 mV AC ... 2 V AC

Meetweerstand

13 MΩ bij het meetbereik 10 ... 600 V AC,

81 KΩ bij het meetbereik 50 mV AC ... 2 V AC

Meettype

True RMS

Beschermingscategorie

CAT-II 300 V AC

Gelijkspanning



Instelbare meetbereiken unipolair

0 ... 1/2/10/15/30/60/100 /



150/300/450/600 V DC,



0 ... 50/60/75/100/150 /



 200/300/500 mV DC

Instelbare meetbereiken bipolair

± 1 / ± 2 / ± 10 / ± 15 / ± 30 / ± 60 / ± 100



/ ± 150 / ± 300 / ± 450 / ± 600 VDC,



± 50 / ± 60 / ± 75 / ± 100 / ± 150 /



 ± 200 / ± 300 / ± 500 mV DC

Nauwkeurigheid

<0,2% van meetbereik

Maximaal ingangssignaal

800 V DC bij het meetbereik 10 ... 600 V DC,



50 V DC bij het meetbereik 50 mV DC ... 2 V DC

Meetweerstand

13 MΩ bij het meetbereik 10 ... 600 V DC,



81 KΩ bij het meetbereik 50 mV DC ... 2 V DC

Wisselstroom



Instelbare meetbereiken

0 ... 1/2/3/4/5 A AC,



0 ... 5/10/20/50/75/300/500 mA AC

Nauwkeurigheid

<0,3% van meetbereik

Maximaal ingangssignaal

7 A AC bij het meetbereik



300 mA AC ... 5 A AC (gedurende maximaal 7 seconden),



150 mA AC bij het meetbereik



5 mA-AC ... 75 mA-AC

Meetweerstand

20 mΩ bij het meetbereik 300 mA AC ... 5 A AC,



3,33 Ω bij het meetbereik 5 mA AC ... 75 mA AC

Gelijkstroom



Instelbare meetbereiken

0 ... 1/2/3/4/5 A DC,



0 ... 5/10/20/50/75/300/500 mA DC

Nauwkeurigheid

<0,2% van meetbereik

Maximaal ingangssignaal

7 A DC bij het meetbereik



300 mA DC ... 5 AD (gedurende maximaal 7 seconden),



150 mA DC bij het meetbereik



5 mA DC ... 75 mA DC

Meetweerstand

20 mΩ bij het meetbereik 300 mA DC ... 5 A DC,



3,33 Ω bij het meetbereik 5 mA DC ... 75 mA DC

Frequentie



Instelbare meetbereiken voor spanning

0 ... 100/45 ... 55/55 ... 65 Hz

Instelbare meetbereiken voor stroom

0 ... 100/45 ... 55/55 ... 65 Hz

Nauwkeurigheid

<0,2% van meetbereik

Reactietijd



AC-signalen

<350 ms typisch 0 ... 99%

DC-signalen:

<90 ms typisch 0 ... 99% zonder filter



<175 ms typisch 0 ... 99% met 50/60 Hz filter



<350 ms typisch 0 ... 99% met 50 en 60 Hz filter

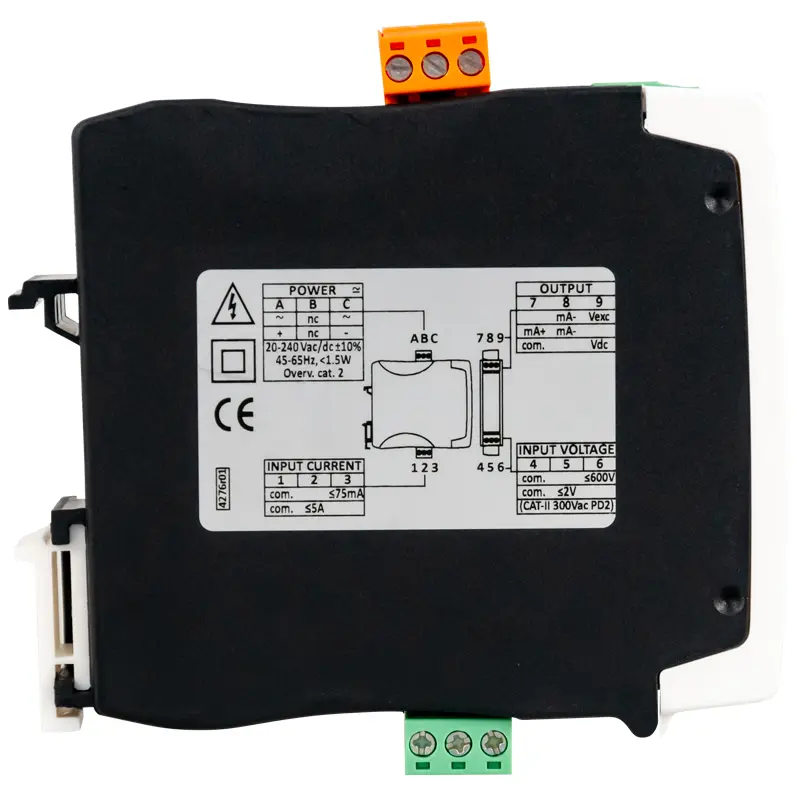

Uitgangssignalen

Stroomuitgang actief

4 ... 20 mA minimaal 0 mA en maximaal <22 mA

Stroomuitgang passief

4 ... 20 mA maximaal 30 V DC

Spanningsuitgang

0 ... 10 V DC



minimaal 0 V DC en maximaal <11 V DC

Belastingsweerstand

Stroomuitgang maximaal <400 Ω



Spanningsuitgang minimaal > 1 KΩ





Overige specificaties



Alle nauwkeurigheden hebben betrekking op een omgevingstemperatuur van 25°C

Thermische drift

150 ppm / ° C

Stroomvoorziening

18 ... 265 V AC / DC geïsoleerd



(20 ... 240 V AC / DC ± 10%)

Frequentie

45 ... 65 Hz

Energieverbruik

<1,5 W

Geleider doorsnede

1 ... 2,5 mm²

Overspanningscategorie

CAT-II

Isolatie

3000 Veff gedurende 60 seconden

Beschermingsklasse

IP30

Bescherming tegen stoten

IK06

Bedrijfsomstandigheden

0 ... 50 ° C, 0 ... 95% r. ., niet-condenserend

Opslagcondities

-20 ... 70 ° C, 0 ... 95% r. v., niet-condenserend

Opwarmtijd

15 minuten

Maximale werkhoogte

2000 meter

Montage

Standaard DIN-rail 35 x 7,5 mm

Aansluiting

insteekbare schroefklem (raster 5,08 mm)

Materiaal behuizing

Polyamide V0

Afmetingen

106 x 108 x 22,5 mm

Gewicht

<150 gram

Leveromvang

1 x Meetomvormer PCE-SCI-E
1 x Handleiding
