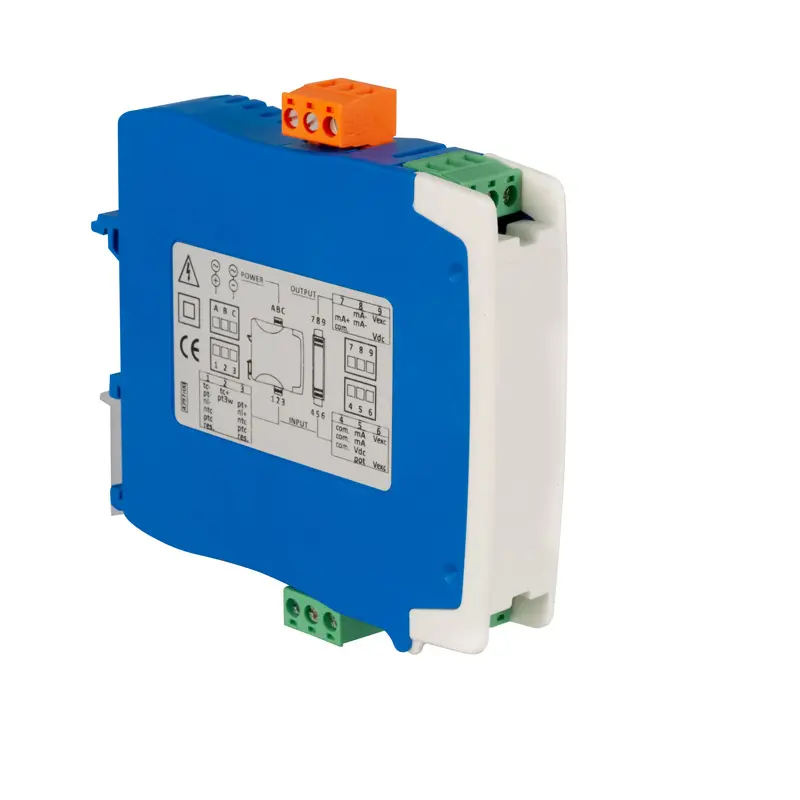

Meetomvormer voor temperatuur PCE-SCI-U

Best.nr.: PCE-SCI-U

EAN: 4250348722256

Beschrijving

meetomvormer voor stroom, spanning, temperatuur / > 100 combinaties instelbaar / analoge ingangssignalen (0 ... 10 V, 4 ... 20 mA, Pt100, thermo-elementen) in galvanisch gescheiden, analoge normsignalen

De meetomvormer voor temperatuur converteert een analoog ingangssignaal om naar een analoog uitgangssignaal. Daarbij zijn de in- en uitgangssignalen van de meetomvormer volkomen galvanisch gescheiden. De instelling van het in- en uitgangsbereik wordt gedaan met behulp van twee knoppen. De instelling wordt hierbij weergegeven op een intern digitaal display van de meetomvormer.

Het feit dat er meer dan 100 verschillende combinaties van in- en uitgangen, alsmede de vrije inschaling binnen het ingestelde bereik, maakt deze meetomvormer een universeel inzetbaar apparaat. Het apparaat kan ook gebruikt worden voor galvanische ontkoppeling, omdat het in- en uitgangsbereik ook identiek ingesteld kan worden. De meetomvormer wordt eenvoudigweg op een C- of DIN-rail gemonteerd. Het apparaat kan gevoed worden met een spanning tussen 18 ... 265 V AC/DC.

Kenmerken

- > 100 combinaties instelbaar

- vrij in te schalen

- binnen slechts 5 min. gebruiksklaar

- omvormer voor analoge ingangssignalen

- volkomen galvanisch gescheiden

- voeding 18 ... 265 V AC/DC

Specificaties

ingang	meetbereik	nauwkeurigheid	overbelasting

processtroom	4 ... 20 mA	< 0,3 % van meetbereik	max. 25 mA
processpanning	0 ... 10 V	< 0,3 % van meetbereik	max. 25 V DC

potentiometer 0 ... 100 %	0 ... 500 Ω	< 1 % van meetbereik
	0 ... 20 kΩ

weerstand	0 ... 2,5 kΩ	< 1 % van meetbereik
	0 ... 5 kΩ
	0 ... 10 kΩ
	0 ... 25kΩ
	0 ... 50 kΩ
	0 ... 100kΩ

NTC(R25=10K; β=3500)	-60 ... 90 °C	<1 % van meetbereik
NTC (44006)	-60 ... 90 °C
	0 ... 90 °C

thermo-element type J	0 ... 150 °C	<0,5% van meetbereik
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1200 °C

thermo-element type K	0 ... 150 °C	<0,5 % van meetbereik
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1350 °C

thermo-element type N	0 ... 150 °C	<1 % van meetbereik
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1300 °C

thermo-element type E	0 ... 150 °C	<0,5 % van meetbereik
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 900 °C

thermo-element type T	0 ... 100 °C	<1 % van meetbereik
	0 ... 200 °C
	0 ... 300 °C
	0 ... 400 °C

thermo-element type R	0 ... 900 °C	<2 % van meetbereik
	0 ... 1200 °C
	0 ... 1500 °C
	0 ... 1750 °C

thermo-element type S	0 ... 900 °C	<2 % van meetbereik
	0 ... 1200 °C
	0 ... 1500 °C
	0 ... 1750 °C

Pt100 (2- & 3-draads)	-200 ... 200 °C	<0,5 % van meetbereik
	-100 ... 100 °C
	-50 ... 50 °C

	0 ... 100 °C	<0,3 % van meetbereik
	0 ... 200 °C
	0 ... 300 °C
	0 ... 400 °C
	0 ... 500 °C
	0 ... 600 °C
	0 ... 700 °C

Pt500	-150 ... 150 °C	<1 % van meetbereik
	0 ... 300 °C
	0 ... 630 °C

Pt1000	-150 ... 150 °C	<1 % van meetbereik
	0 ... 300 °C
	0 ... 630 °C

Ni100	-60 ... 180 °C	<1% van meetbereik
Ni1000	-60 ... 180 °C	<1% van meetbereik

temperatuurdrift	150 ppm/°C
responstijd	300 ms ( 0 ... 99 % van meetbereik)
uitgang	actief: 4 ... 20 mA; max. last 400 Ω
	passief: 4 ... 20 mA; max. 30 V lusspanning
	0 ... 10 V ; max. last 1 kΩ
instelling	interne knoppen
display	intern LED Display
voeding	18 ... 265 V AC/DC / 45 ... 65 Hz
vermogensopname	< 1,5 W
aansluitbare kabeldoorsnede	1 ... 2,5 mm²
veiligheidscat.	2
isolatie	2300 V eff (max 60 s)
beschermgraad	IP30
montage	35 mm DIN-rail montage
omgevingscondities	0 ... 50 °C / niet condenserend
opslagcondities	-20 ... 70 °C / niet condenserend
opwarmtijd	ca. 15 min.
afmetingen	106 x 108 x 22,5 mm
gewicht	ca. 150 g

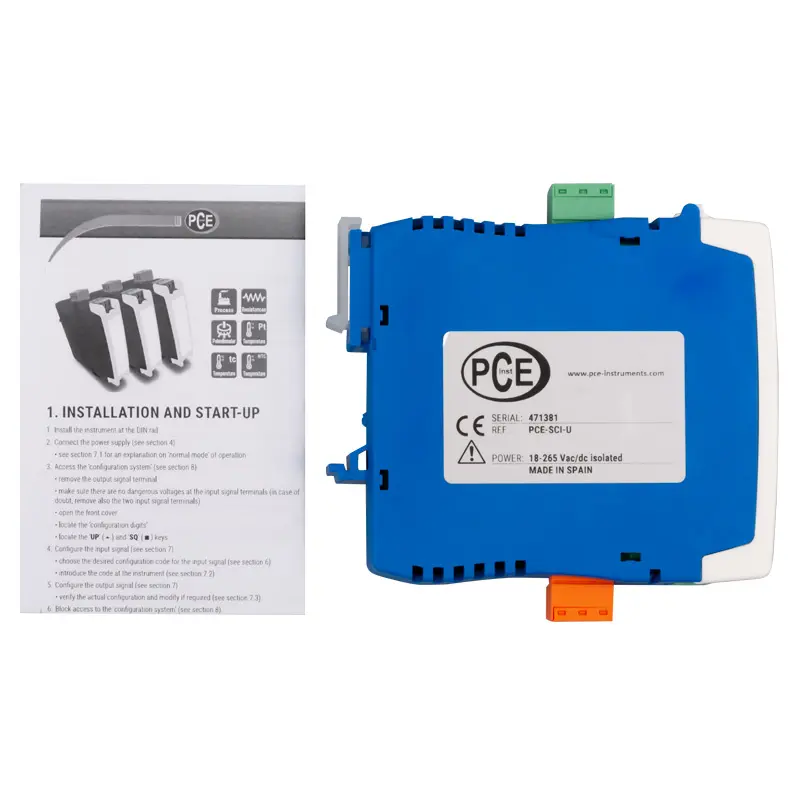

Leveromvang

1 x meetomvormer PCE-SCI-U

1 x handleiding
