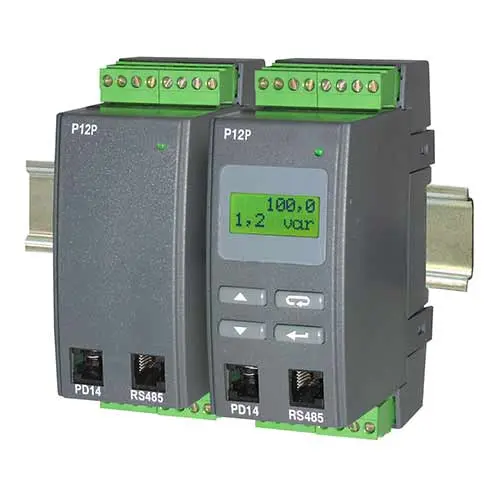

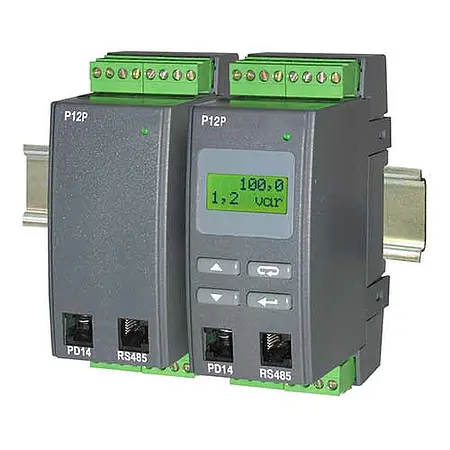

Vermogenstransmitter PCE-P12P

Best.nr.: PCE-P12P
EAN:
259,90 €
314,48 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-P12P
Levertijd: 10 - 14 dagen

Beschrijving

Vermogenstransmitter ter controle van 1-fase netwerkparameters / Alarmrelais / Analoge uitgang / Modbus-interface / Montage op DIN-rail / Optioneel met display verkrijgbaar
De vermogentransmitter PCE-P12P wordt ingezet om 1-fase netwerkparameters te bewaken en te controleren. Hierbij zet de vermogenstransmitter de relevante parameters om in een normsignaal. Bovendien worden de parameters aan een Modbus van vermogentransmitters doorgegeven. De vermogenstransmitter PCE-P12P beschikt naast de analoge uitgang ook over een programmeerbaar alarmrelais. De transmitters kan met behulp van knoppen of een programmeeradapter worden ingesteld. Dankzij het optionele display van de vermogenstransmitter kunnen de metingen worden afgelezen. Naast de presentatie van de waarden wordt de gebruiker ook geïnformeerd over de huidige status door middel van eventueel ingestelde alarmen. Naast het omzetten van meetsignalen in een normsignaal kan de vermogenstransmitter PCE-P12P een normsignaal ook als gebeurtenis opslaan. Het instrument beschikt over een geheugen voor maximaal 750 gebeurtenissen. Ook kunnen de Wh, en de maximale en minimale metingen opgeslagen worden.

Kenmerken

- Eenvoudige montage op DIN-rail
- Optioneel met display
- Stroom- of spanningsuitgang
- Eventlogging tot 750 momenten
- Instelbaar via de PCE-PD14
- RS485 Modbusinterface
- Alarmrelais
- Opslag van Wh/Max-/Min-waarde

Specificaties

Technische specificaties van de vermogenstransmitter PCE-P12P
Meetbereik/Meetgrootte  Schaal / BereikNauwk. van meetbereik
100 V RMS 1 V … 99.999 MV ± 0,2 %
400 V RMS 4 V … 99.999 MV ± 0,2 %
1 A 0.01 A … 99.999 MA ± 0,2 %
4 A 0.01 A … 99.999 MA ± 0,2 %
Frequentie 20 … 500 Hz ± 0,1 %
Actief vermogen -99.999 … 99.999 GW ± 0,5 %
Reactief vermogen -99.999 … 99.999 Gvar ± 0,5 %
Schijnbaar vermogen0 … 99.9999 Gvar ± 0,5 %
Actieve-1 … 1 ± 1 %
Fasehoek 0 …359,9 ° ± 1 %
Actieve energie -99.999 … 99.999 GWh ± 0,5 %
Reactieve energie -99.999 … 99.999 Gvarh ± 0,5 %
Schijnbare energie -99.999 … 99.999 GVAh ± 0,5 %
Uitgang (selecteerbaar) 0 ... 5 mA
0 ... 20 mA
4 ... 20 mA
0 ... 10 V
Relais uitgang 2 NO-relais (250 V/5 A AC; 30 V/5 A DC)
Interface RS485 Modbus ASCII / RTU
Programmeringsinterface RS232 RJ11 voor PCE-PD14 (RTU 8N1)
Display (optioneel) LCD 2 x 8 karakters
Afmetingen 45 x 100 x 120 mm
Gewicht 300 gram
Beschermingsgraad IP40
Stroomvoorziening 85 ... 253 V AC / DC
20 ... 50 V AC / DC
Werkomstandigheden -20 ... 55 °C
0 ... 95% r.v.
Opslagcondities -25 ... 85 °C
0 ... 95% r.v.
Meetcategorie CAT III / 600 V
Omvang van de levering van de vermogenstransmitter PCE-P12P
1x Vermogenstransmitter PCE-P12P, 1x Handleiding
