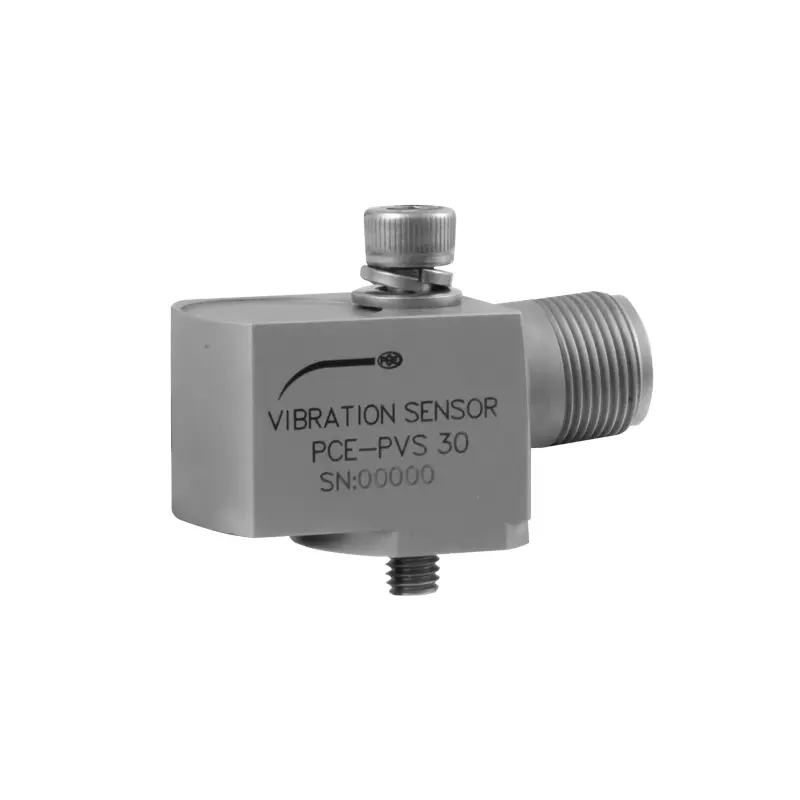

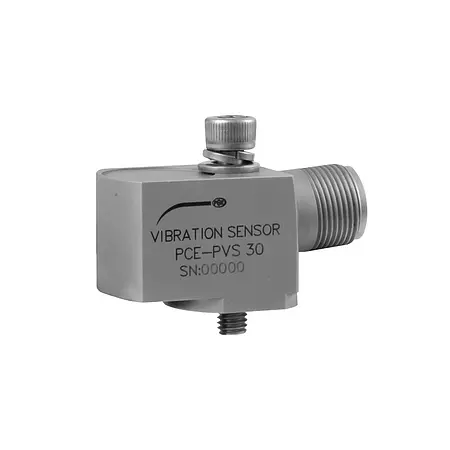

Trillingssensor PCE-PVS 30

Best.nr.: PCE-PVS 30

EAN: 4250348722607

Toebehoren

Proces display PCE-N30U

188,90 €

Beschrijving

Trillingssensor voor het bewaken van de trillingssnelheid / 4 ... 20 mA-uitvoer / MIL-C-5015-verbinding / 3 ... 1500 Hz bandbreedte

De trillingssensor is ontwikkeld voor het continu bewaken van de trillingssnelheid. De trillingssensor is verkrijgbaar in verschillende versies. Afhankelijk van het type trillingssensor wordt onderscheid gemaakt in ontwerp en meetbereik. De trillingssensor meet de trillingssnelheid in het bereik van ± 12,7 mm / s of ± 25,4 mm / s in het frequentiebereik tussen 3 Hz en 1500 kHz. De gemeten vibratiesnelheid wordt afgegeven als een 4 ... 20 mA processtroom. De trillingssensor is via een MIL-C-5015-connector in een stroomlus aan te sluiten op een controller of procesweergave. Afhankelijk van de uitvoering wordt de aansluitbus verticaal of horizontaal aan de trillingssensor bevestigd. De trillingssensor kan worden gebruikt met een spanning van 12 ... 24 V DC.

Kenmerken

- horizontale of verticale aansluiting

- processignaaluitgang

- MIL-C-5015-aansluiting

- M6 procesaansluiting

- diverse meetbereiken

- robuuste constructie

Specificaties

Meetbereik	PCE-PVS 10: ± 12,7 mm / s PCE-PVS 20: ± 25,4 mm / s PCE-PVS 30: ± 12,7 mm / s
Frequentiebereik	3 ... 1500 Hz
Uitgang	2 geleiders 4 ... 20 mA
Gevoeligheid	<5%
Schoklimiet	± 1000 g
Stroomvoorziening	12 ... 24 V DC in stroomlus
Isolatie	> 10 ⁸ ohm
Uitgangsimpedantie	<100 ohm

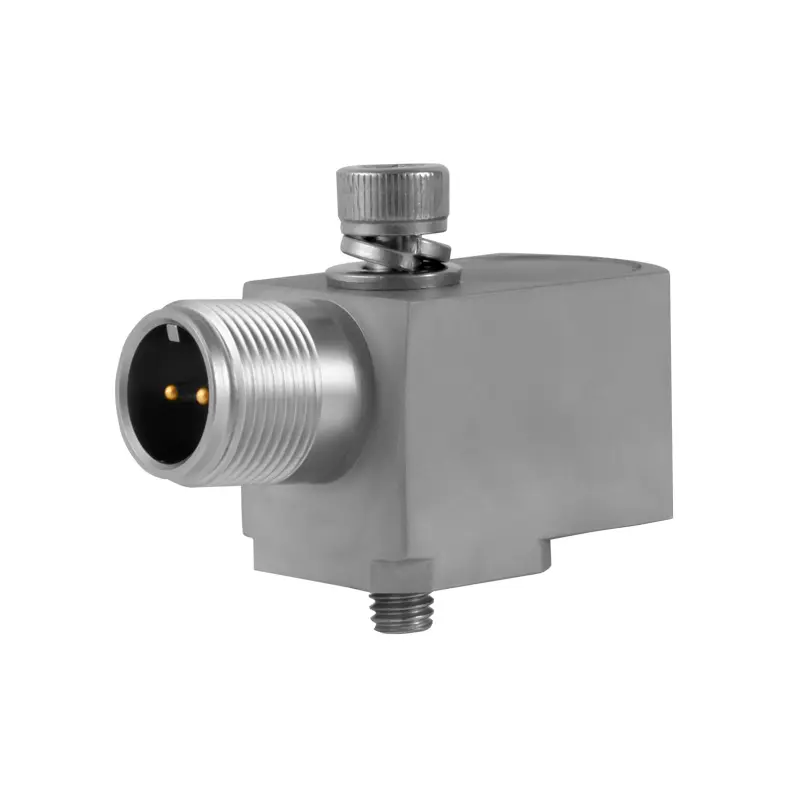

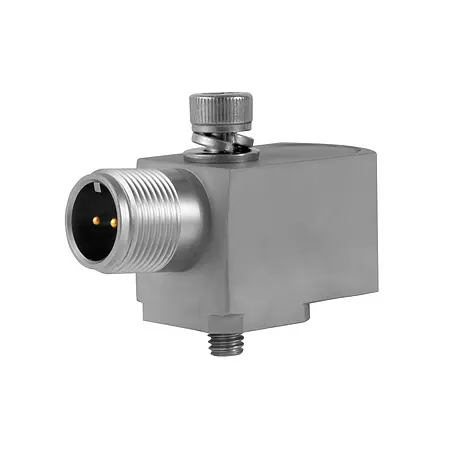

Ontwerp	PCE-PVS 10/20: verticale aansluiting PCE-PVS 30: aansluiting zijkant
Elektrische verbindingen	Pin A: + 4 ... 20 mA Pin B: - 4 ... 20 mA
Connectie type	2-pins MIL-C-5015
Bedrijfstemperatuur	-40 ... 85 ° C
Afmetingen	PCE-PVS 10/20: Ø22 x51 PCE-PVS 30: 23 x 23 x 25 mm
Montage schroefdraad	M6

Leveromvang

1 x trillingssensor PCE-PVS

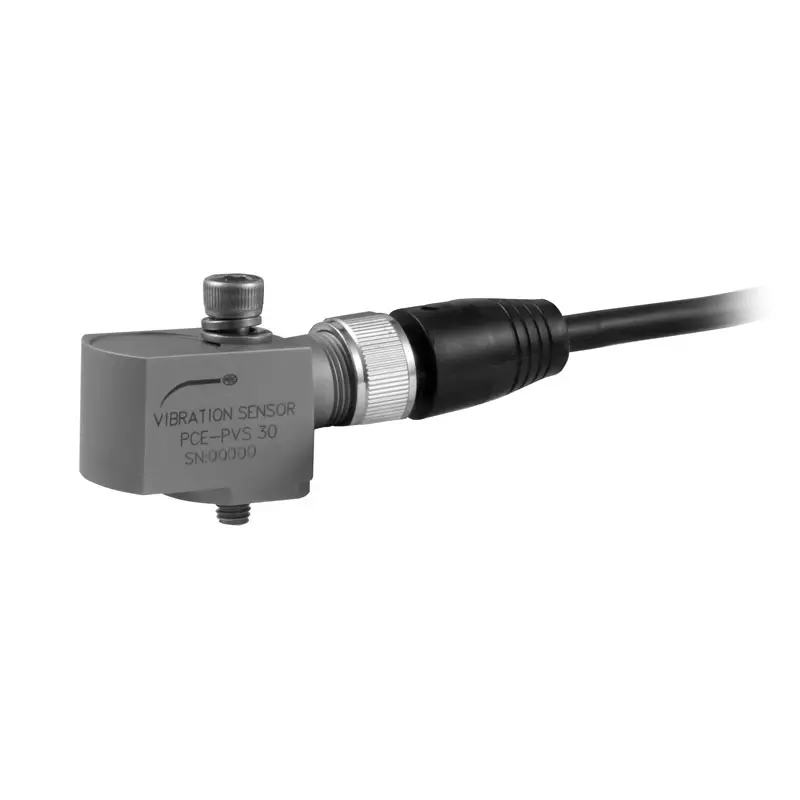

1 x MIL-C 5015-stekker op 5 m kabel

1 x handleiding
