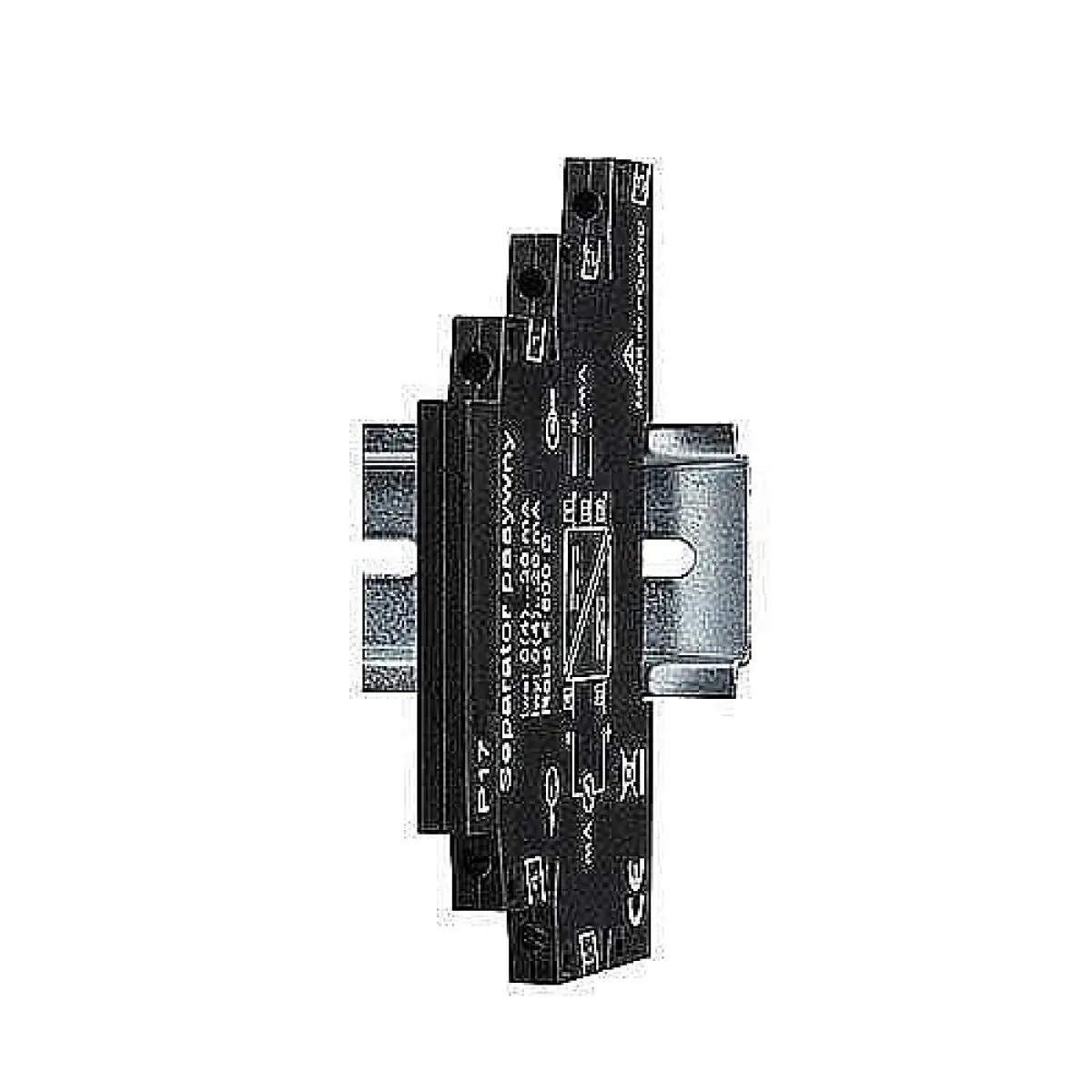

Signaalomvormer PCE-P17I

Best.nr.: PCE-P17I
EAN: 4250348710574
69,90 €
84,58 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
:
4250348710574
PCE-P17I
Levertijd: Op aanvraag

Beschrijving

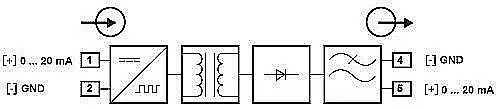

Scheidingstransformator voor de galvanische scheiding van signalen van 0 ... 20 mA / voedingslus / slechts 6 mm breed / montagerail / speciaal voor PCE-P18
De scheidingstransformator PCE-P17I wordt gebruikt voor de galvanische scheiding van signalen. De scheidingstransformator scheidt bijvoorbeeld onderling verbonden massa’s. In omzetters of transformatoren zonder signaal splitters zijn de massa’s vaak verbonden. Dit leidt tot meetfouten omdat de signalen elkaar overlappen. De signaal splitter voorkomt dit probleem. De scheidingstransformator wordt vaak gebruikt om beide stroomsignalen van de PCE-P18 te gebruiken. In combinatie kan de scheidingstransformator de gemeten signalen naar de PCE-KD5 doorsturen. Hier worden de, door de scheidingstransformator PCE-P17I, galvanisch gescheiden signalen, schoon verwerkt.

Kenmerken

- Galvanische signaalscheiding van 0 ... 20 mA
- Voedingslus
- Kleine montagebreedte
- Installatie op DIN-rail
- Filtert hoge frequentie
  stoorsignalen
- Eenvoudige bouw

Specificaties

Technische specificaties van de Scheidingstransformator PCE-P17I
Ingangssignaal0 ... 20 mA (4 ... 20 mA)
Reactief vermogenaprox. 150 µA
Max. stroomingang40 mA
Uitgangssignaal0 ... 20 mA ... (4 ... 20 mA)

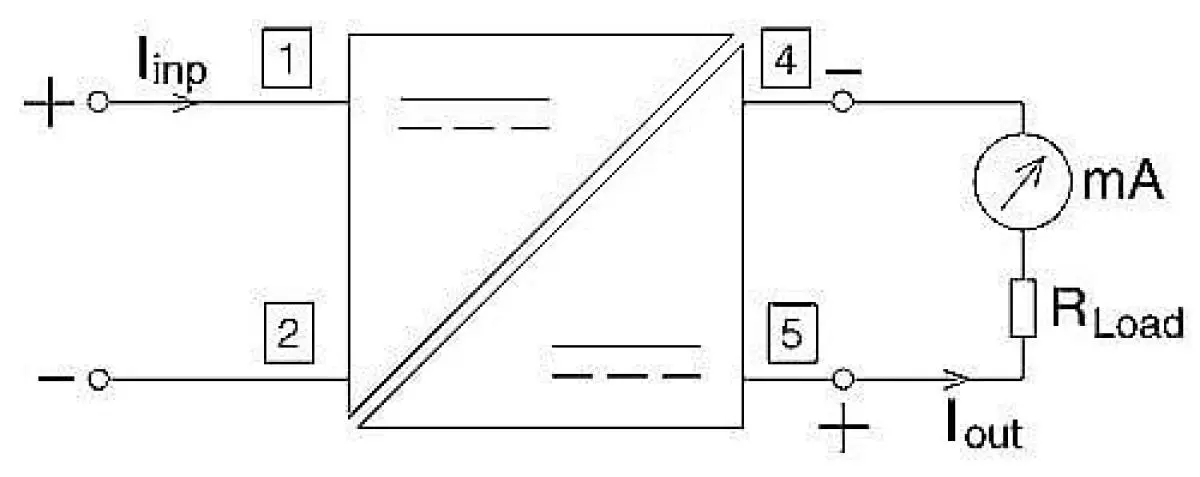

Belasting (RLOAD)0 ... 100 Ω (máx. 500 Ω)
Kabeldoorsnede 0,2 mm² ... 2,5 mm² (AWG24-12)
Montagebreedte6,2 mm
Gewicht80 g
Omgevingstemperatuur-20 ... + 65 °C
Omgevingsvochtigheid<95 % niet condenserend

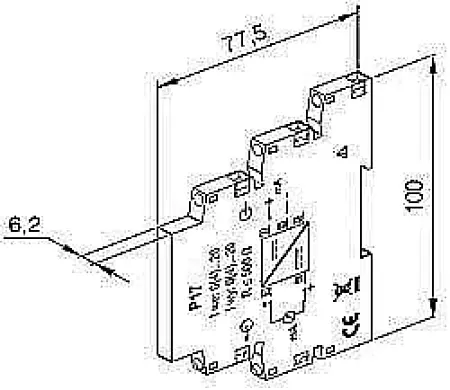

Afmetingen
Omvang van de levering van de Scheidingstransformator PCE-P17I
1 x scheidingstransformator PCE-P17I, 1 x gebruiksaanwijzing
